Le truc dont je peux plus me passer pour l'assemblage c'est le systeme lamello.

Bon c'est incompatible avec la colle polyuréthane (mais moi aussi je suis incompatible avec), ca demande un outil specifique (30€ en solde chez casto) de qualité de préférence, mais qu'est ce que ca va vite!



d'ailleurs hier je suis tombé en rade de lamelles pour faire mon support de miroir pour foucaultmetre :cry: ...

  • Réponses 149
  • Créé
  • Dernière réponse
mariposa

mariposa

Posté
  • Auteur
Posté

connais pas ce truc je regarderai ce que c est.....



hummmm la bonne odeur de vernis ! ça faisait longtemps !! sortez les dolipranes et ouvrez les fenetres !



apres avoir poncé, poncé, poncé......



la cage secondaire est finito, le HC2 en place, manque 3 trous pour fixer l'araignée dont les pattes ont été coupée à la bonne longueur.... et.....

mais.....mais ...mais c'est dégagéééééééééééé.............

mariposa

mariposa

Posté
  • Auteur
Posté

tu as le même ? !!! sur !!!?

parce que un sorcier du congo m'avait dit que un jour je trouverai une personne aimant les animaux et habitant un pays reculé, qui aurait ce même serre joint.



ces serres joints sont sacrés !!

et cette personne qui aura le deuxième serre joint umbugu (c'est leur nom) essayera d'entré en contact avec moi.

mais il ne faut surtout pas que je lui réponde car, si les deux serre joint se retrouvent dans une même pièce, le feux deviendra obscure et l'ombre naitra sur la terre entière.....



ne me parle plus de ce serre joint, je ne repondrai plus a tes message..... loin de moi newton de malheur...... ou alors .....

attends.....l'obscurité, tout le temps..... ah ouais..... donc.... il fait tout le temps nuit !!! c'est ça ? et ....le feu.....les lampadaires.... bah oui, tout se recoupe !!!



ah ouais....... bon j 'arrive la gelbique c est pas loin, j attrape mon scope et mon serre joint umbugu sacré .... bouge pas , mais vire le chat s'teuplait ... :be:

Newton

Newton

Posté
Posté

:lol::lol::lol::lol:

J'ai explosé de rire ! Ma femme s'est même levée pour venir voir ce qui se passait !!!

mariposa

mariposa

Posté
  • Auteur
Posté

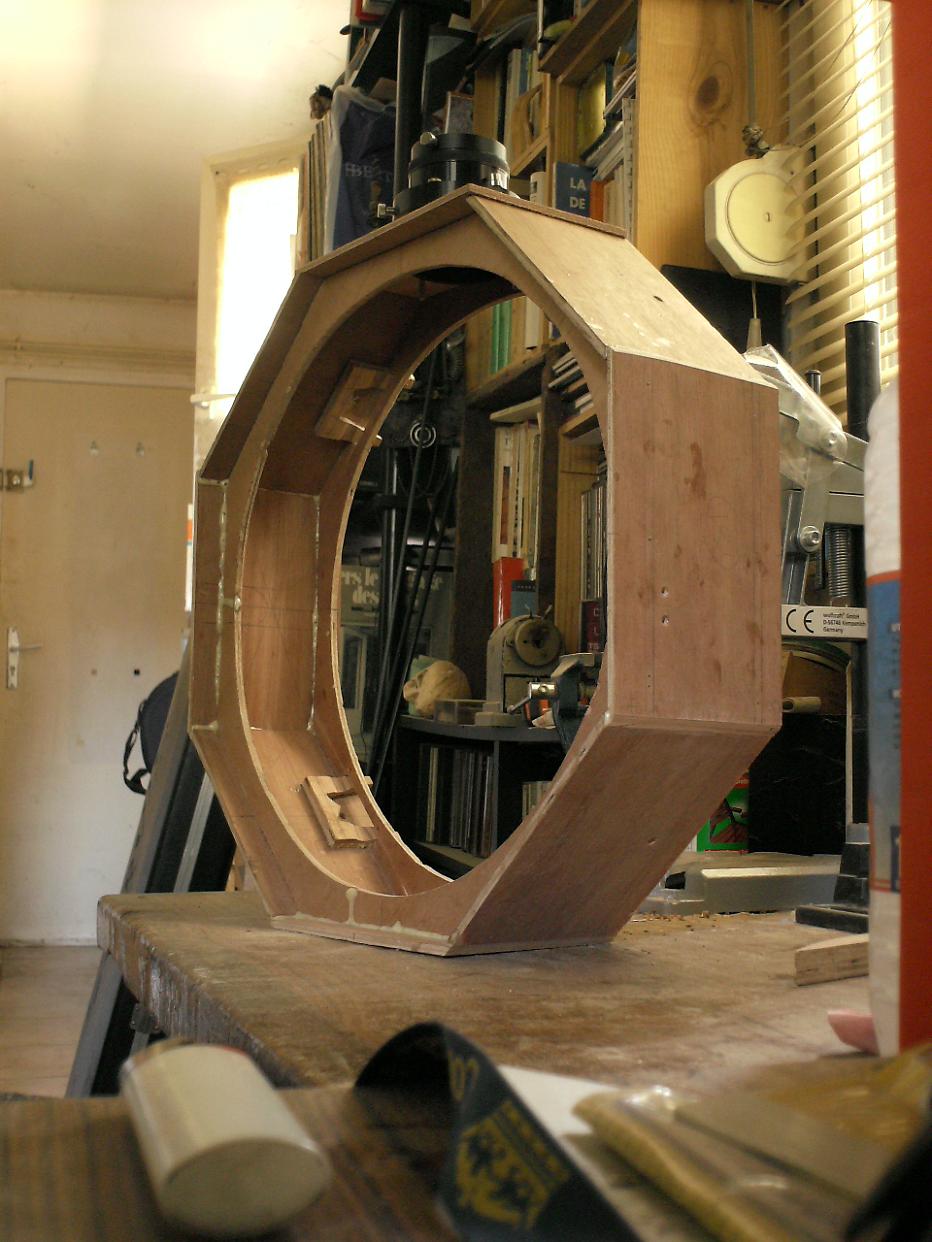

pouf..... poncage de la cage secondaire, vernissage....

le ponçage, ça prends un temps, mais un temps......

les p'ti coins, les p'ti recoins...... 'foiré !

et c est parti pour 4, 5 jours d'odeur de vernis....minimum....

dolipraaaaaaaaaaane

'suis tombé sur une plaque à pizza de 34 cm tiens.... ce sera a tester ....



j'men va me ballader tiens, un peu marre aujourd hui, faut dire que j ai été observé jusqu'a pas d'heure cette nuit .... temps sec, transparence excellente.....

Jeff Hawke

Jeff Hawke

Posté
Posté
faut dire que j ai été observé jusqu'a pas d'heure cette nuit .... temps sec, transparence excellente.....



Comment tu fais pour observer avec ton télescope en pièces détachées dans ton atelier ? On t'en a fourni un second en prêt pendant les réparations ? :be:

mariposa

mariposa

Posté
  • Auteur
Posté

non, les miroirs sont toujours dans le tube, j ai touché a rien..... (enfin si pour prendre les mesure mais apres j ai remis, pas fou ....



tites photos

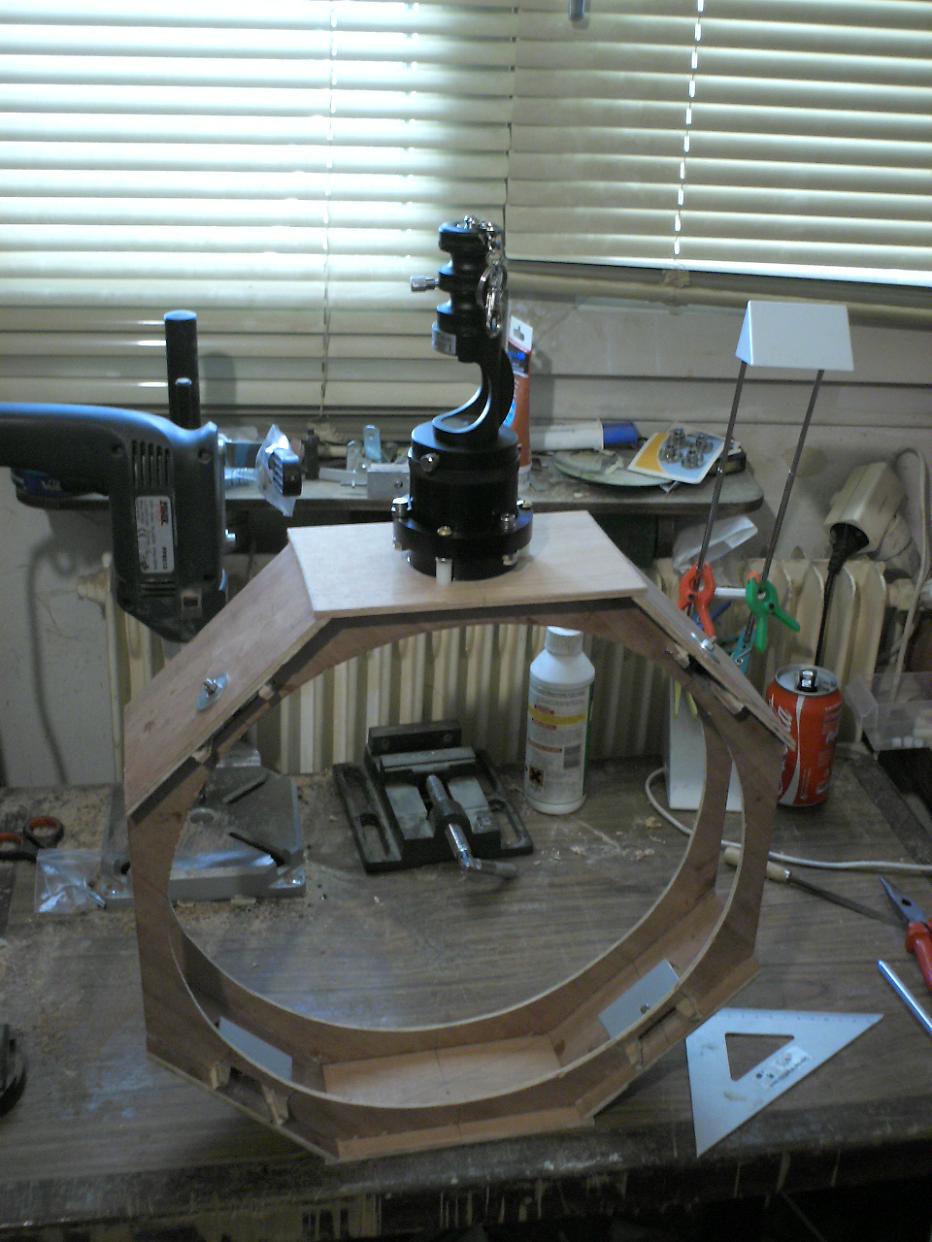

la cage secondaire (presque) montée avec le hc2

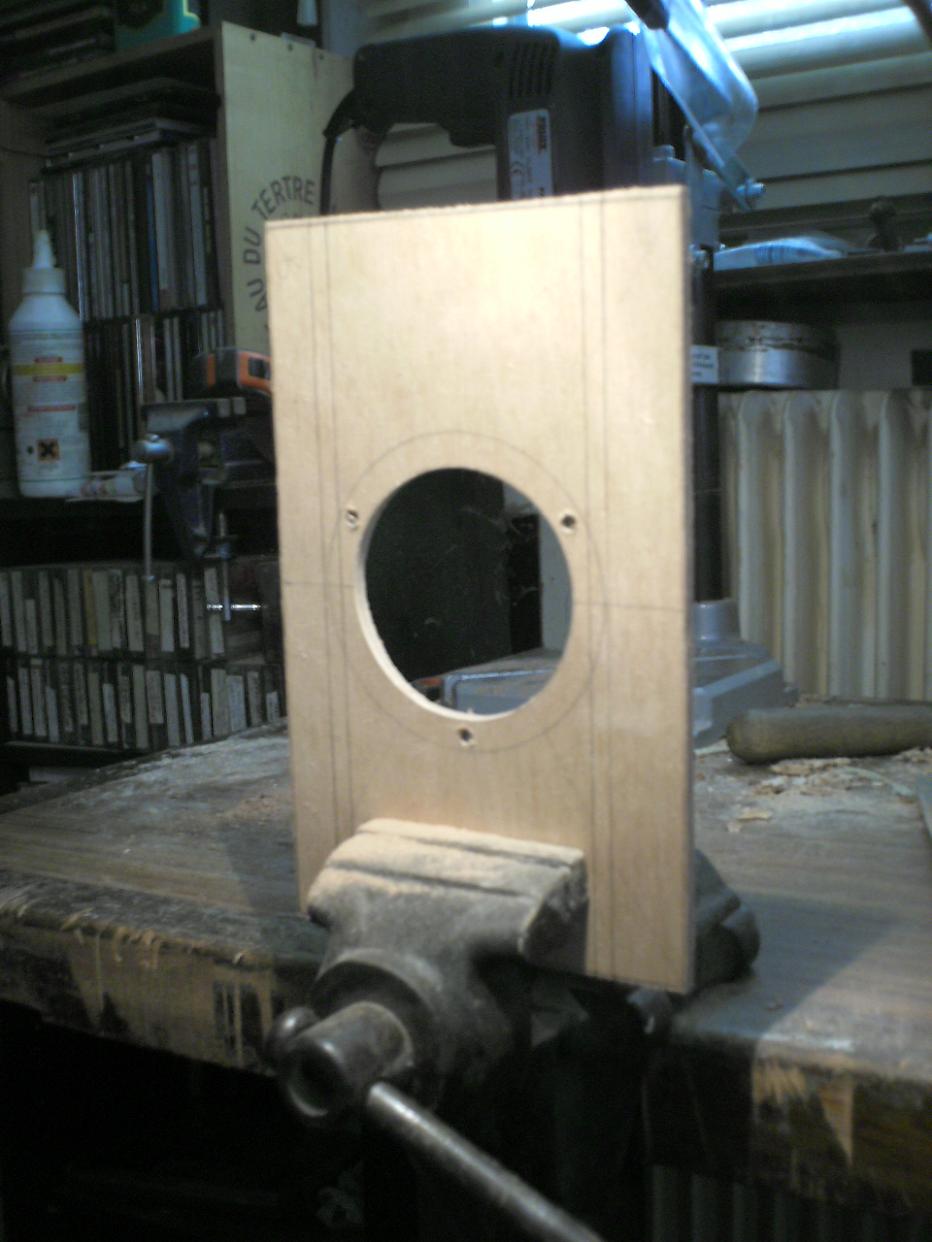

le passage fait dans une des plaques de la cage secondaire ( c est là qu il faut du bois de qualité sinon, bonjour les dégats !!)






auparavant,avec la plaque "PO" et la plaque face au PO, on a vérifié, ajusté la bonne orthogonalité de l'affaire a coup de crayon et de collimateur.... ( même si on peut ajuster cette orthogonalité avec les vis du PO.






c est dans le mille ( émile)apres quelques coup de lime ...

serge vieillard

serge vieillard

Posté
Posté

super superbe !



un strock 300....

dommage que tu n'ai pas dévoilé ton projet plus tôt, j'avais mille trucs a envisager pour une telle configuration.



Sinon, bravo pour tout !

seul bémol, ton barillet me semble un peut faible. Mais c'est de la sensation. Et dommage en effet de ne pas avoir oser la collim par avant.



Sinon pour les tiges,

*-mettre une tige dans la tige ne changera quasiment rien à la rigidité,

*-mettre un tube autour de la tige modifiera absoluement tout !!!

rappel de la RDM : la matière au centre d'une section ne sert à rien !!!!

moralité : changes sans hésiter de diamètre !



amicalement



Serge

mariposa

mariposa

Posté
  • Auteur
Posté

les carrée d'alu vides du barillet sont de 15 mm de coté , 2mm d'épaisseur. la structure montée est bien rigide, pour l'avoir testée manuellement. apres, avec un miroir dessus .....faut voir à l'oculaire si ça bouge.... si avec le temps ça pli....





*-mettre une tige dans la tige ne changera quasiment rien à la rigidité,



cela a été un sujet de méditation pendant toute une nuit !!!



*-mettre un tube autour de la tige modifiera absoluement tout !!!



il m'aurai fallu une nuit de plus peut etre pour en arrivé là :)



moralité : changes sans hésiter de diamètre !



je n ai pas changé de diametre mais de matière : tube carbone de 8 mm ! là, ça roule ! avant c'etait de la fibre de verre, je voulais essayer car plus que moitié prix par rapport au carbone....qui ne tente rien.....





c'est quoi la RDM ? la rigidité des matières ?

serge vieillard

serge vieillard

Posté
Posté

Resistance des matériaux,

de longues journées à potasser les efforts divers, les moments, les équations, les inerties, les trucs et les machins

Mais au final, une certaine sensibilisation sur ce fondamental de la mécanique.



Serge

mariposa

mariposa

Posté
  • Auteur
Posté

ok thank you seurge ! ;)



me rappel une lecture de "petite logique des forces" de paul sandori ,qui est super je trouve.... (pour un néophyte comme moi

mariposa

mariposa

Posté
  • Auteur
Posté

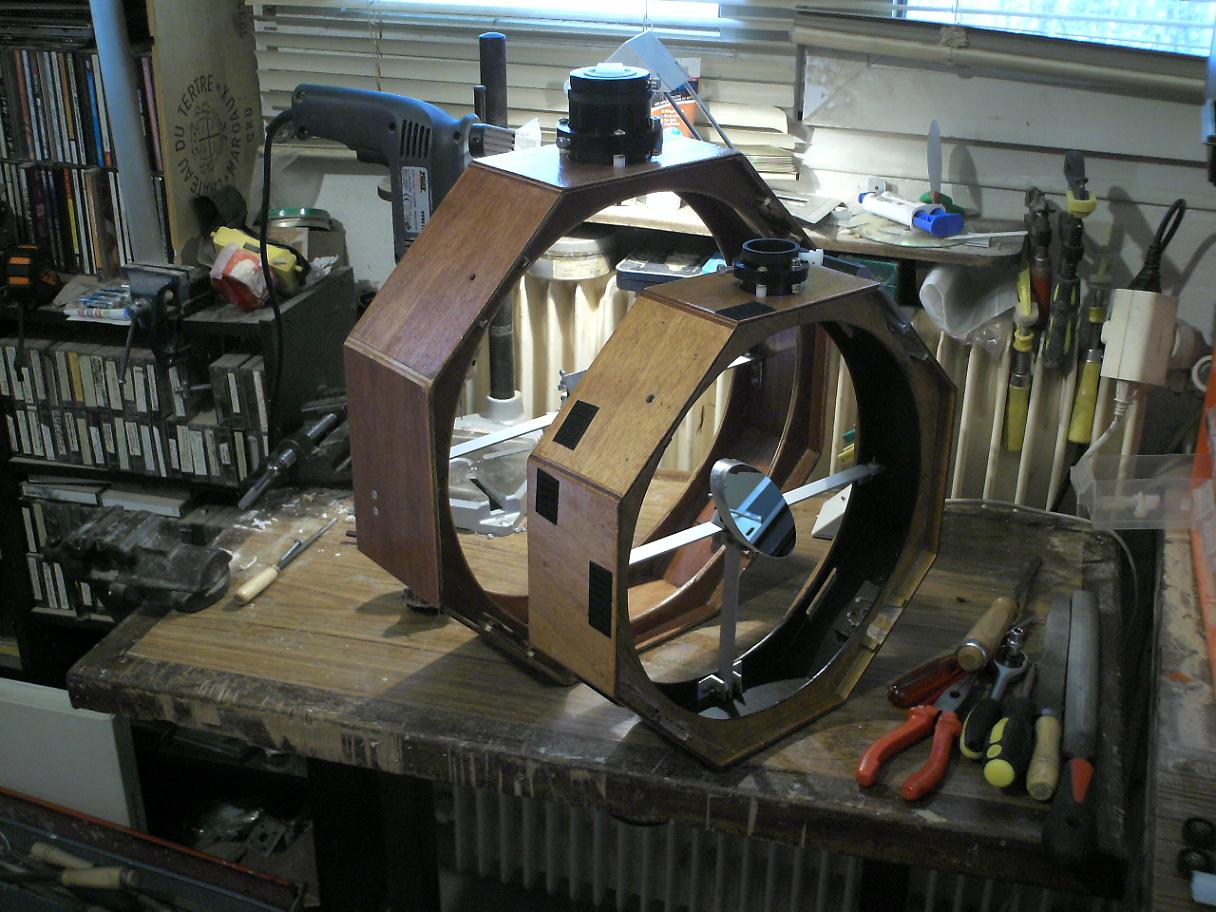

tiens j ai pas fait mon p'ti live report aujourd hui !



je suis dans les p'tite bidouilles, les trucs " ah! mais là ça serai p'tète mieux si..... et puis ça j'avais oublié, raaaaah la vis là elle à 0.5mm en trop....."et le vernis, le vernis, le vernis.....



oyez oyez dormez bonnes gens, tout fa chèsse.... non, tout cha fèsse.... merde... tout ça chèssse.. tout cha... oh et puis merde ...



5340-1221092775.jpg[/img]

mariposa

mariposa

Posté
  • Auteur
Posté

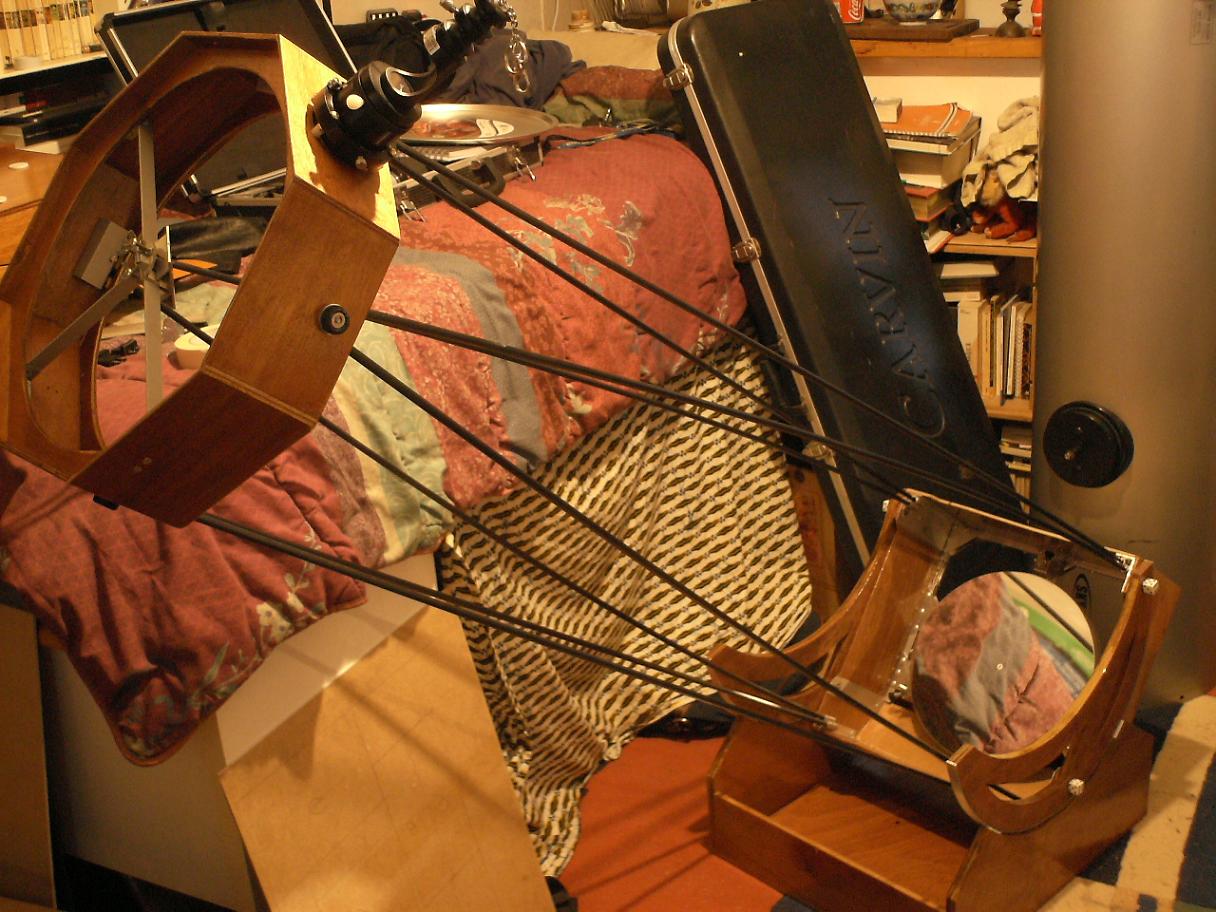

ça avance....doucement....doucement .....



même pas assez de recul chez moi pour prendre une tof du machin !!!



les tiges ne sont pas encore a bonne hauteur quand même, trop longue...



collage du secondaire cette nuit....plus plein de bidouilles a faire...



bon demain je reprends mes activités professionnelles, moins de temps....




frl68

frl68

Posté
Posté
Salut frl68,



(Non mais qué pseudo!! Perso, je suis plutôt pour la nudité du nom de l'état civil... au moins quand on se croise on se reconnait! Mais "chacun fait sky lui plait plait plait..." comme disait la chanson!)



Alors les tiges arquées:



C'est un truc qui ne marche (tu l'as parfaitement flairé) que si les tiges sont assez costaudes pour bien tenir la cage secondaire. Mon proto 200-1200 avait 8 tiges de 4 mm en carbone 1 mètre creux. C'était un poil trop peu. Il fallait une jupette ajustée pour serrer les tiges et éviter la flexion.



Avec en gros 1,5 kg (chargé barlow + oculaire + point rouge + laser vert + mes doigts) au secondaire, les tiges de 6 mm carbone creux 1 mètre sont au poil. Et YA 2 la marge!



L'intérêt:

1 - c'est de pas avoir besoin de vis pour serrer les tiges en bas... C'est ça de moins! Mais ... bien que... certains... y-a parfois des cas ousque il faut kek-chose !

2 - C'est que t'a pas de vibration ! Biscotte tout droit aussi mince, tu trembles... essaye! Et me fais pas dire ce que j'ai pas dit (que ça tremble aussi si c'est plus gros)!

3 - Aussi mince, si c'est droit, c'est sujet au flambage. BON ! J'ai pas fait l'essai. Mais autant que tu crains que ça marche pas arqué, autant je crains que ça flambe tout droit! Vise les équation de la résistance des matériaux (ReuDeuMeu : pour ceux qui ont subit ça dans leur prime jeunesse).

4 - YA que moi qui ai osé! Mais ça c'est un peu perso comme intérêt... genre cheville gonflée!



VOILE OU!

PS: Je suis fana du b... de la pièce de bricolage de Mariposa, ... pas vous? Preuve que c'est pas ça qui empêche de bricoler !





Bonjour Pierre,



pour le pseudo, c'est une longue histoire qui remonte aux 7 années passées sous les drapeaux (et j'y tient, même si effectivement Franck Lechevalier c'est plus parlant ...)

Pour la RDM, j'en ai fait aussi et effectivement, en plongeant dans mes souvenirs, c'est comme pour un ressort, plus c'est tordu, plus c'est difficile à tordre (jusqu'à la déformaton ou la rupture pour du carbone)

Quant à Mirrosphère, tu as raison, ils ne font que les miroirs, j'ai "amalgamé" en me souvenant du site dobson.2005 .

Merci pour les explications, j'espère bien qu'on se rencontrera un de ces 4 (frl tu te souviendra ?) peut-être au Champ du feu le 27 ?



ps. pour le b...l,je me demande si les photo ne viennent pas de mon atelier...



A+ et bon ciel .



Franck .



Edit. Oups! les Yvelines, c'est peut-être un peu loin ...

mariposa

mariposa

Posté
  • Auteur
Posté

bon... pas de collage de secondaire .... un coup de perceuse mal placé (surtout perceuse qui a du jeu quoi, saloperie....) m'a niqué ma plaque du secondaire..... pas évident a faire précisement cette affaire quand on veut que ce soit beau, propre et tout.... bon...c'est pas méchant a refaire..... je vais me faire une petite pause de toute manière dans la construction du bouzin, je commence à en avoir ma claque.



le plus gros est fait, la faisabilité de la collim a été verifiée, la rigidité que vont donner les tiges carbones de 8 mm à la bonne longueur va etre bien , des choses dont je suis assez content, d'autres non....bon....je peux me prendre un peu de vacances

( ça tombe bien , je vais commencer a taffer un peu :) ) tout ça pour ne même pas etre sur que ça va tenir la route (foutu miroir de 38mm qu'il est lourd l'enfoiré ! )



pas facile la fin. comme tout! ce qui est dur à gérer, c'est le début et la fin (y aura t'il une fin? ). pas évident de ne pas partir dans tous les sens. plein de petites choses a faire... ne pas se faire bouffer par l'envi de finir.



à ceux et celles qui voudrai se lancer dans l'aventure d'une construction dans ce style ou pas d'ailleur il faut savoir quand même que cela représente énormément de temps !

cela ne se fait pas en quelques jours, loin de là. savoir qu'est ce qu'une longueur focale, , le cheminement optique, tout ça un minimum, quoi quand même aussi, comment ça marche un dobson.... sans entrer spécialement dans les équations (on peut mais alors là,c est dix ans pour moi....) .....le sens du bois...





l'important est de ne pas se fixer de date de fin du truc ....c est pas évident de ne pas se faire avoir par ça , on voit que ça avance et on se dit: "bah samedi, c est bon! " ouais tient samedi t'es toujours dans tes histoires de machins.....parce que le jour d'avant, c etait la journée sans et tu as plutot eu l'impression d'avoir débouler 500 m en arrière que d'avoir continuer pépère ta monté. et puis il y a ça et çi et oui, tu avais dit que tu verrais plus tard, et bien plus tard c'est maintenant, p'ti gars !



ça ne demande pas de qualité de bricoleur comme on dit spéciale mais il faut savoir etre minutieux et patient ! faire marcher les boyaux de sa tête et prendre le bon bout de la raison comme dirait rouletabille ! mais on se fait avoir quand même desfois.... rester tranquille juste faire ce qu'il y a à faire et de pas juste faire pour finir. être présent, du zen quoi..... ;)



on se retrouve dans des situations à la con ou, pour visser 6 vis, il faut 40 minutes car ceci et cela....et évidemment la solution la meilleure, tu la trouves quand c'est presque terminé ! ou alors le lendemain, ou mieux, quand il faut tout enlever car cela ou ceci....(là on se traite de con .....)



la réflexion prends pas mal de temps aussi!

quelle solution choisir?

avec quel matériaux?

comment faire?

est ce réalisable?

est ce que cela est fonctionnel?

il y a pas plus simple?

ah oui, mais....



j'étais parsti sur une soluce avec des roues de vélo à la base, masi pas de bol ! ça marche pour un 250 ou pour un 400 avec les côtes des roues qu'on fait ! alors je suis reviendu vers cette chouette structure strock ! de toute maniere tout aurai tenu dans une boite !



le chantier a commencé le 18 aout , on est (le quoi dejà ?) ah oui le 12 septembre , soit 25 jours. j'ai pas chaumé une journée!



je n'ai certe que des outils de base. pas d'outils spécialisé pour le bois ou autres :



une perceuse sur colonne et une scie sauteuse toutes les deux de qualité euh...premiers prix quoi ,

des limes,

une valise cliquets/tournevis

marteau,

scie metal,

petit etau,

ciseaux à bois,

de quoi tarauder,

pinces,

règle,

cutter,

serre joint,

une table de bistrot en guise d'etabli....



la seule chose que j ai acheter c'est la pince riveteuse pour les rivets pop ! (ah!!! si des lunettes de protection pour la découpe du bois!)



les aller retour au magasin de brico aussi ça , ça prends du temps, mais on trouve des soluces au volant de la bagnole !!! si si !



fureter dans les rayons (tous les rayons) ça take du time méchant aussi pour aller voir si il n'ont pas des bidules comme ça dans la tuyauterie,dans les trucs de chiottes, et en electricité ? , les plaques de fours, rayons accessoires vélo, accessoires pèche, les jupes en lycra (c'est pour quelle taille? euh, 300 vous faites? )



en terme de fric je dois en être dans les 250 neurones en ayant fait quelques achats à la con, des tentatives de... etc...



je me ballade partout avec un mètre dans une poche: tiens ce machin, ça fait combien? ah mince !!



mais jusqu ici, je n'avais pas de contrainte de temps ou d'à coté .....



c'est du taf !! mais comme d'hab une sacrée aventure.... je comprends david kriege quand il a nommé son "obsession 1" ....

Jeff Hawke

Jeff Hawke

Posté
Posté

Bien que n'ayant aucune intention, ni maintenant ni dans un futur proche ou lointain, de me lancer dans une telle construction (je connais mes capacités et mes limites), je lis avec grand intérêt ce post. ;) Je trouve tes réflexions très intéressantes, d'une portée qui dépasse le simple cadre de la construction du dob...



Une sorte de "voie de la construction du dobson", au delà de la simple technique.:cool:



Quelques citations zen-like de l'art chevaleresque de construire un dob...



ne pas se faire bouffer par l'envi de finir.



tu avais dit que tu verrais plus tard, et bien plus tard c'est maintenant, p'ti gars !



je me ballade partout avec un mètre dans une poche: tiens ce machin, ça fait combien? ah mince

dobcat

dobcat

Posté
Posté

bonjour oui !ya pas de doute! tu as découvert une voie d'enrichissement dans ta démarche astro , qui feras que tout ce que tu observeras maintement, prendra un autres gout !

prochaine voie l'optique, mais c'est comme pour le scope, tu l'as dit ,c'est surtout l'envie qui fait tout ! aprés le reste tu l'apprend !

ton travail en direct est super ,bravo !

mariposa

mariposa

Posté
  • Auteur
Posté

merci a vous.... :)



dobcat, pour la prochaine voie heu....quand je le sentirais d'accord :) mais pourquoi pas, mais accompagné....



long, long....... tout est relatif et qui plus est on a rien sans rien, et quand foskifo foskifo et.....



d'une portée qui dépasse le simple cadre de la construction du dob...



et encore je me retiens, j adore les analogies et autres méthaphores plus ou moins claires ou obscures.... ;)

frl68

frl68

Posté
Posté

Salut à tous,



Tu as bigrement raison, mariposa, ça fait 6 mois que que je suis le même parcours que toi dans les magasins de bricolage, les foirfouilles et tout ce qui peut vendre toute sorte de "bidules" et autres "machins" qui pourraient peut-être servir si on peut les raccourcir ou les percer ou ...

J'ai un cahier complet de croquis, de calcul de champ, d'ouverture de l'anneau supérieur etc...

j'ai même construit 2 supports de miroir secondaire avant de réaliser que ma solution ne serait pas "belle" . Du coup, un troisième support est sorti fonctionnel ET beau .



Je cherchais un miroir de 305mm d'occas et j'ai trouvé un 318 (12,5"), donc j'ai tout recalculé, redessiné ...

J'ai reçu le miroir cette semaine et j'ai autant envie de me lancer que d'attendre pour verrifier que je n'ai pas fait d'erreur de conception ou de calcul ...

Bon, quand foyalé, foyalé !



PS: c'est un HC2 ton PO ? te souviens-tu du montant des frais de port, de douane ? parce qu'à 104$ je pense que je vais m'en commander un .



Allez, je te laisse bosser, le dénouement est proche ...



A+



Franck .
