Construction Dobson 400mm

[avet]

Mais euhhhh .... et dans le mien alors ?



Sorry Crabe, mais il faudra comparer!!!



Plus sérieusement, j'étais sur le c.l, mais tu n'avais qu'à venir....



Orgasme 100% garanti.

JP était sans voix., pas un mot, ... rien!

A 2,50€ les 30 secondes, tout le monde faisait encore la queue alors je suis passé à 5€. Le miroir a presque été entièrement remboursé le premier soir

[dobcat]

salut , voilà ,tu sait ce que l'on éprouve a la premiers lumieres de son bébé !

y as pas de mots !!!!!!

bravo! de tout coeur avec toi !

[avet]

Oui, comme quoi même avec un temps pourri quand tu constates que tout ou presque fonctionne comme tu l'espérais ... c'est du bonheur.



En plus, de partager ce moment avec ces collègues amateurs d'Astro c'était très sympa.

Merci à toi

[fvb]

Patrick : Super instrument qui semble fonctionner parfaitement : bravo



Crabe : Rhââââ ! Miam, miam !!!

[crabe]

Patrick : Super instrument qui semble fonctionner parfaitement : bravo



Crabe : Rhââââ ! Miam, miam !!!



Je dirais même plus :



Rhâââ + +

[serge vieillard]

trèèèèèèèèèèèèèèèèèèèèèèèèèèèèèès bien !!!!!

bravo,

voila une très belle conception, une magnifique réalisation



Serge

[avet]

Merci Serge,



Je suis très content du résultat et les critères de départ sont bien respectés.



Je me pose néanmoins une question sur la protection du secondaire.

Comme vous pouvez le constater il est actuellement très exposé lors du stockage ou des transports.



Je recherche donc des solutions ou des expériences en la matière.



Quelles seraient vos recommandations?



Que pensez-vous de :

- L'utilisation d'une chaussette?

- Faire une "boite" en carton qui viendrait autour du miroir?



Merci de votre aide.

Modifié 2 avril 2009 par avet

[rastalaly]

Je pense que tu peux sans problème t'inspirer des astuces de Den ici présent qui cache son secondaire dans un "cul de bouteille" en plastique découpé pour laisser passer les branches de l'araignée.



voir par ici



Il me semble que Catluc à utilisé un système similaire sur son 625mm (un morceau de tuyau pvs il me semble)

[serge vieillard]

sur mon T400-c,

j'ai pris un tube en carton et l'ai ammené au diamètre idoine, afin que le secondaire rentre dedans juste comme il faut. C'est simple : yaka fendre un tube d'un diamètre approchant, et retirer une bande ou en ajouter une de largeur calculée pour obtenir le dia désiré.

Un coup de feuille de papier collé dessus pour liaisonner le tout et retrouver un aspect correct,

un coup d'Epoxy pour bakéliser le papier et le rendre très rigide et insensible à l'humidité,

quelques fentes judicieusement placées pour laisser passer les branches de l'araignée

et voilà !

le tube semboite pile-poile, protège la surface optique lors des transports et des montages/démontage.

De plus, cette colonne à une hauteur idoine pour faire un pilier de renfort dans la valise de transport du télescope, garantissant la solidité de celle-ci à l'écrasement.



Serge

[avet]

Bonsoir,



Quelques nouvelles du T400...qui est quasiment fini

Désolé, mais le post est un peu long! Il faut dire que cela fait pas mal de temps que je n'avais rien posté.



J'ai passé 3 ou 4 couches de vernis (en fonction des différentes pièces); le résultat avec "Le tonkinois" est vraiment très sympa.



Il m'a fallu du courage pour passer par dessus de la peinture noire mate.

Mais l'objectif d'un télescope est de donner de belles images ....

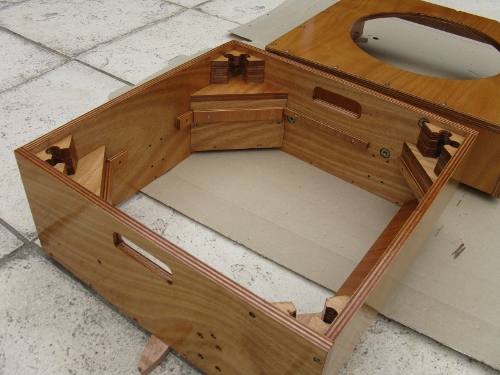

Caisse du primaire avant peinture

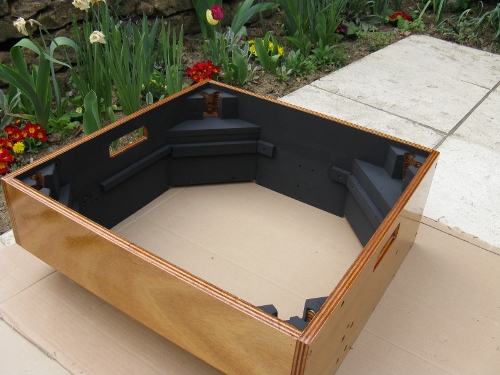

Après peinture

C'est mat, non?

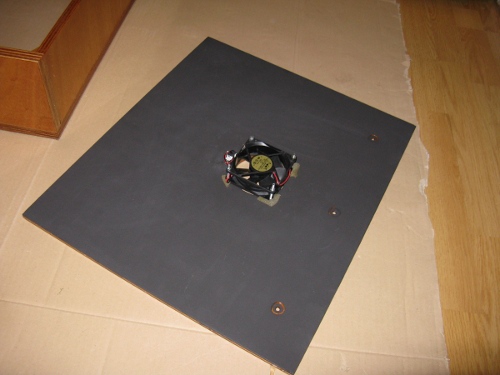

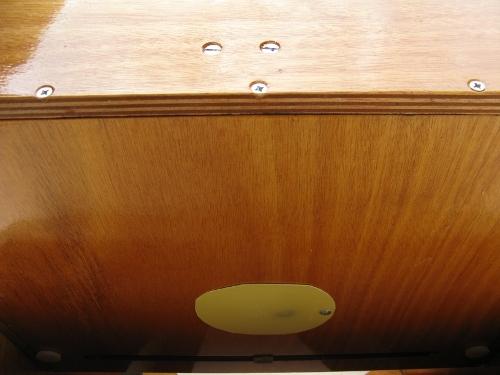

Le fond de la caisse primaire est naturellement également peint en noir.

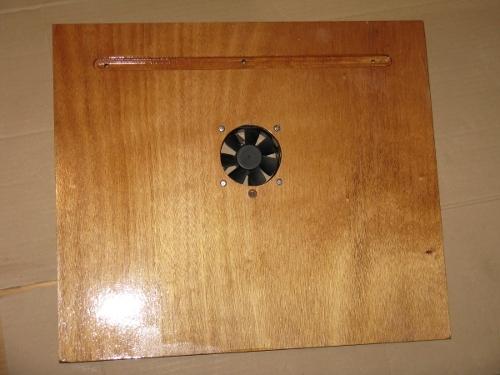

J'ai placé un ventilateur de PC et une prise femelle jack pour l'alimenter.



Une barre en métal est placée dans la gorge (absente sur la photo).

L'idée était d'utiliser éventuellement des contrepoids aimantés.

En fait je n'en aurais certainement jamais besoin (sauf si un jour j'ai une bino!)



Un couvercle de bac à glace permet de fermer l'ouverture du ventilateur.

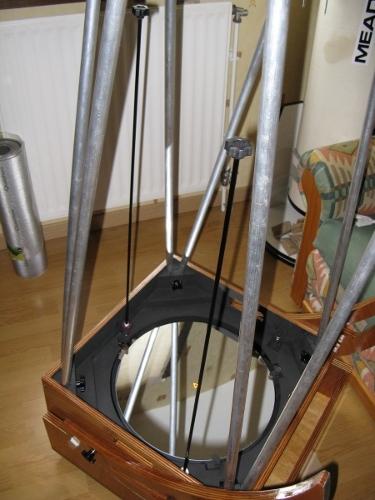

Aller encore un peu de noir...

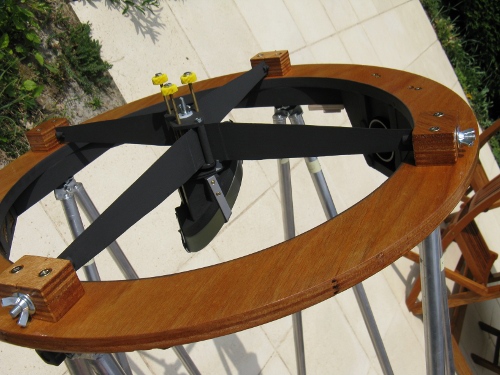

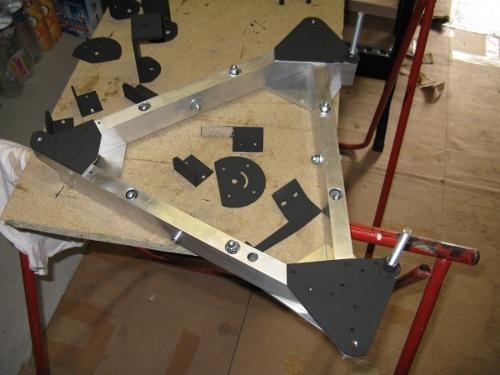

Coté secondaire... encore un peu de noir...

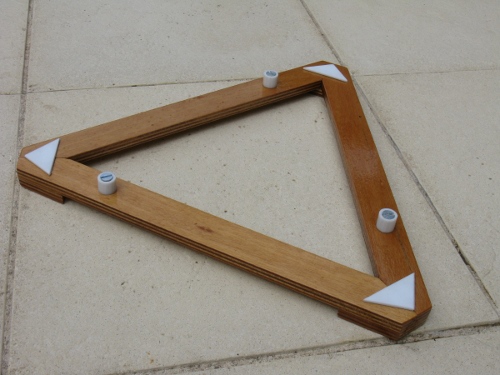

La base a été refaite pour une meilleure stabilité

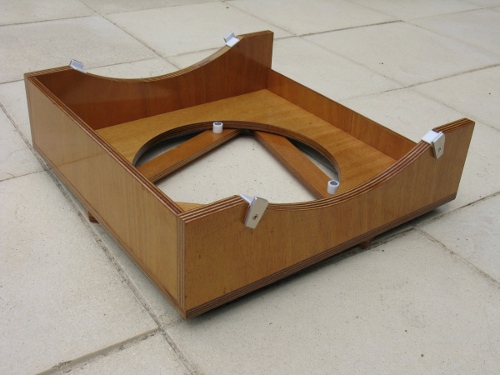

Avec le Rocker

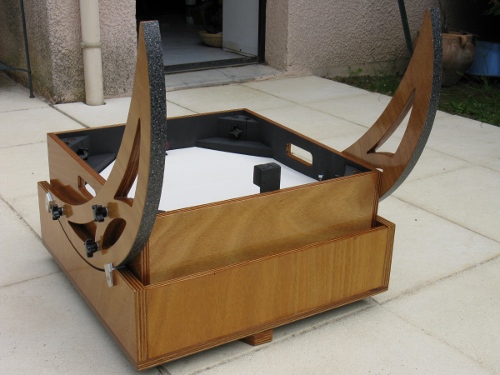

Et la caisse primaire

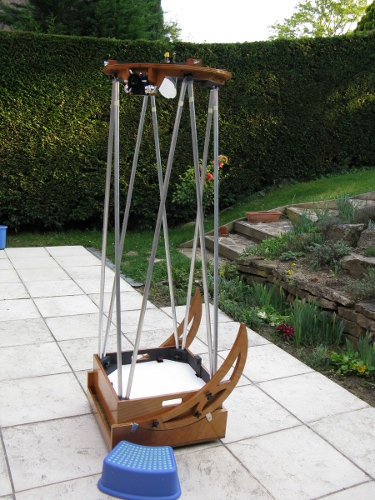

Et enfin tout monté!

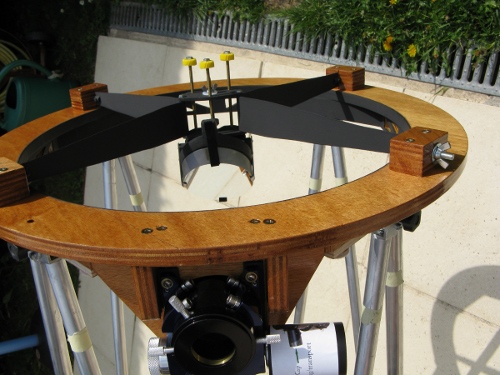

Pour la collimation, le réglage par le haut avec des tiges est vraiment fantastique! En quelques secondes la collimation est parfaite



Pour la protection du secondaire, j'ai suivi tous les conseils de Serge (sauf l'Epoxy)



Ben voilà... reste plus qu'à peaufiner le bafflage et à OBSERVER!!!!!



Je l'aime bien mon p'tit scope, il faut dire que j'y ai passé du temps (beaucoup beaucoup plus que ce que j'avais imaginé avant de commencer).

Il est bien compact, facile à transporter et à monter: objectif atteint



Encore une fois merci à tous pour vos conseils



Patrick

Modifié 30 juillet 2020 par avet
pb affichage images

[Lasilla]

Superbe!!!





Bon, ben je retourne finir le mien.....

[crabe]

Et bien , il n'y a plus qu'à retourner observer avec !



En tout cas, images superbes et piquées lors de la dernière observation ! M 3 et M 5 warfffffff !!

[crabe]

Euh.... c'est pour moi le marche-pied bleu ???

[avet]

Superbe!!!





Bon, ben je retourne finir le mien.....

Merci Lasilla, mais le tien n'est pas mal non plus sacré beau boulot! bravo

[avet]

Et bien , il n'y a plus qu'à retourner observer avec !



En tout cas, images superbes et piquées lors de la dernière observation ! M 3 et M 5 warfffffff !!

Mais tu n'as encore rien vu!!!!!

Attend une nuit avec peu de turbu... tu vas chialer tellement il déchire grave....



Euh.... c'est pour moi le marche-pied bleu ???

Non juste pour moi, pour toi j'ai acheté un escabeau!

[dobcat]

champion une trés belle finition, un travail d'ébeniste , il as pas de couleur si ce n'est celle de l'arbre dont il est fait ! et ça lui va bien bravo

a toi "las estrellas"

es bounis, y me grade molts ,força barça

[kiwi74]

Superbe réalisation, entre toi et Lasilla, vous nous donnez envie de se lancer aussi

[avet]

Superbe réalisation, entre toi et Lasilla, vous nous donnez envie de se lancer aussi

Alors fonce, il te faut juste un tout petit peu de temps ....et une perceuse colonne!



Le très gros avantage c'est que tu peux faire l'instrument qui correspond exactement à tes critères...

Avec en plus de la satisfaction de l'avoir fait avec tes 10 petits doigts

[kiwi74]

Alors fonce, il te faut juste un tout petit peu de temps ....et une perceuse colonne!



Le très gros avantage c'est que tu peux faire l'instrument qui correspond exactement à tes critères...

Avec en plus de la satisfaction de l'avoir fait avec tes 10 petits doigts



Ben le problème il est là, c'est que mes 10 doigts sont composées de pouces gauches :b:

[avet]

Ben le problème il est là, c'est que mes 10 doigts sont composées de pouces gauches :b:

Impossible!

Je monte à Annecy ce WE il faut que je vois cela!



Il suffit de s'y mettre, et si tu ne cherches pas aller trop vite (comme mon ami El Crabos... ou plutôt El Crados) tu seras surpris du résultat.

Par contre il faut un minimum d'outils et d'espace pour faire du bon travail et que cela reste gérable.

[Lasilla]

Alors fonce, il te faut juste un tout petit peu de temps ....et une perceuse colonne!



Et une ponceuse à bande

[crabe]



Non juste pour moi, pour toi j'ai acheté un escabeau!



hummm..... pas sûr que je te prête mon Nagler 22.....



Et si t'es pas sage, je fais un 510 !

[Didou]

Je suis toujours stupéfait par vos réalisations...



Où achetez-vous vos miroirs?

[avet]

Bonjour,



Le choix du fournisseur des optiques est différent en fonction de la qualité recherchée et du budget que l'on souhaite mettre dans son instrument.



Pour ma part, j'ai choisi de prendre toutes mes optiques chez Mirro-sphère, qui produit de manière artisanale chaque miroir et dont la qualité est vraiment excellente.



Les autres choix possibles sont : miroir GSO chez telescop-service, Orion Optics en UK, Lightholder au USA, autres artisans, etc...., et évidemment on peut également les faire soit même!

Modifié 7 mai 2009 par avet

[Strock Pierre]

C'est du beau ! Bravo !



Il faudra nous faire des rapports d'appréciation sur le glissement de l'axe d'azimute avec ces trois pitons verticaux. C'est un truc qui m'intrigue. Ca colle, ca colle pas?



Pierre

Modifié 7 mai 2009 par Strock Pierre

[avet]

Merci Pierre,



En fait normalement ce sont des roulements de roller qui devraient être utilisés.



Mais j'avais du téflon en tube creux, alors j'ai testé et ça semble parfait.



Attention ils ne sont pas bloqués; ils tournent comme le ferait un roulement.



Comme le tube avait un trou un peu plus grand que la vis M8, j'ai recouvert la vis de chatterton, juste ce qu'il faut pour permettre au tube de tourner librement et sans trop de jeu.

J'ai également fraisé une extrémité du tube. Ainsi la vis fraisée dépasse le moins possible et la tête de vis bloque le tube, l'empêchant de tomber (et donc de le perdre) mais également de monter.



Sans ce système, en tournant le tube avant tendance à monter. Ceci pouvait bloquer le mouvement en altitude du télescope (car ça passe au millimètre un peu comme sur vos Strock!).



Il y a également un peu de jeu entre la tête de la vis et le tube, pour qu'elle ne bloque pas la rotation.



Maintenant, comme je viens de refaire la base je ne l'ai pas encore testée.

Avec l'ancienne base le système fonctionnait néanmoins parfaitement.



Lors de la première lumière sans l'Ebony star j'ai été très surpris de la facilité de déplacement du télescope. Le suivi était très facile, même avec un grossissement de plus de x400.



Je compte faire des photos détaillées du système, et je ne manquerai pas de les poster ici.



Patrick

[Strock Pierre]

Super ces petits détails qui permettent de bien comprendre.

Pierre

[JMBeraud]

Didou, voir aussi chez MirroSphère, Franck Grière fait des merveilles.

J'ai depuis quatre semaines un Dobson avec miroirs de Franck (410mm FD4) , je n'ai pas encore pu le tester dans des conditions optimales (c'est fou comme j'ai l"impression que le temps s'est gaté depuis que j'ai l'engin...), mais j'a déjà eu de bonnnes sensations, et j'attends encore 100 fois mieux !

J'étais allé visité son atelier, il est très sérieux et pas avar d'explications, ce qui ne gache rien.

C'est la qualité d'un artisan français qui travaille avec passion. Le prix s'oublie, la qualité reste...!



JMarc

[avet]

Petit déterrage de post.



Voilà un an que j'utilise ce télescope et je ne suis absolument pas déçu du résultat



Par manque de temps (et autres priorités) les derniers bricolages prévus ont pris énormément de retard....

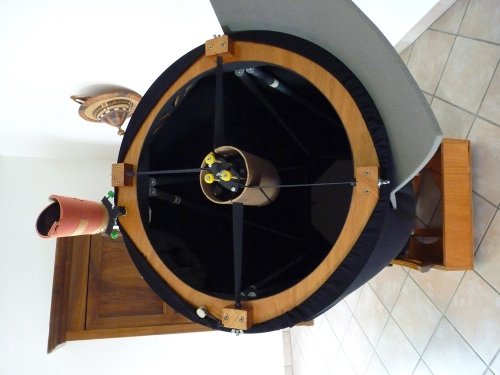

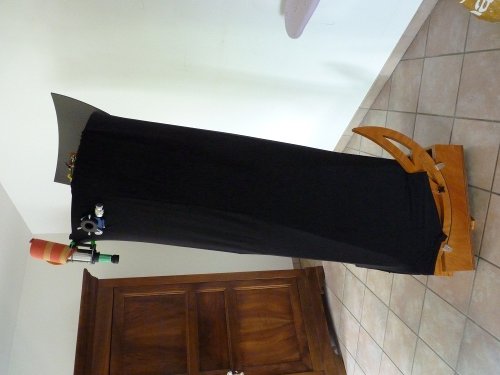

J'ai néanmoins pu lui donner une petite jupette qui procurera une sécurité bien nécessaire quand beaucoup de monde est présent.



Je ne l'ai pas encore testée, si le contraste est meilleur, elle risque bien de s'imposer...

Je l'ai réalisée avec du Jersey (quelle m..de à travailler) qui est un tissus extensible. J'ai fini par faire très simple, un simple tube du diamètre de l'anneau du secondaire.

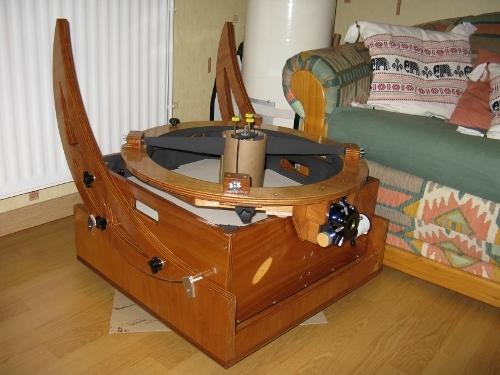

Coté secondaire j'ai mis un élastique dans un ourlet que je peux tendre avec un système de blocage (type ce que l'on trouve sur les capuches).



Pour le PO une simple découpe carrée.

Coté primaire, la jupe est tendue par un élastique en utilisant les molettes des vis des tourillons.

Seul le bafflage supérieur est conservé.

[basque en balade]

merci



je ne savait plus trop à qui j'avais piqué l'idée du rocker et d'autre ...
