Variateur de chauffage pour SC

[GéGé]

Bonjour!



Voilà un petit bricolage qui nous replonge en classe de terminale technique.... un variateur de chauffage pour résistance 20W 12V (Scopemania, L'Astronome, TS etc...) prévue pour les Schmidt Cassegrain et autres Maksutov ou lunettes.



Destiné au C8 de Zozo



Avec une batterie de 9Ah, on doit obtenir 5 à 6h de chauffage à pleine puissance, ou 11 à 12h à mi-puissance! De quoi se les peler consciencieusement...





L'idée au départ est d'apporter juste ce qu'il faut de chaleur pour empêcher la condensation, afin de préserver la (petite) batterie et de ne pas chauffer inutilement le tube !



Le réglage de chaleur consiste à alimenter la résistance par un signal carré de rapport cyclique variable. L'oscillateur est un bon et sympathique vieux multivibrateur qui pédale à 200Hz. Il règle la puissance entre 2 et 18W, de façon continue par le potar.



A droite du schéma, un circuit de surveillance de la batterie coupe le chauffage si la tension batterie tombe sous 10,9V. En allumant une LED rouge .



A gauche du schéma, la commande de puissance. Le transistor de puissance MJE3055 en boîtier plastique ne chauffe pas, puisqu'il fonctionne en saturé/bloqué. Noël oblige, c'est la saison des guirlandes, aussi une LED verte s'allume plus ou moins selon la puissance envoyée .



L'ampli op utilisé est un LM358 ou LM1458, car la sortie doit descendre à la tension 0V lorsqu'il sature vers le bas. Sinon, les valeurs des composants ne sont pas critiques. Respectez juste le trigger de Schmidt (ah, tiens...) qui surveille la batterie.



Un fusible de 5A protège Zozo de l'embrasement en cas de court-circuit...

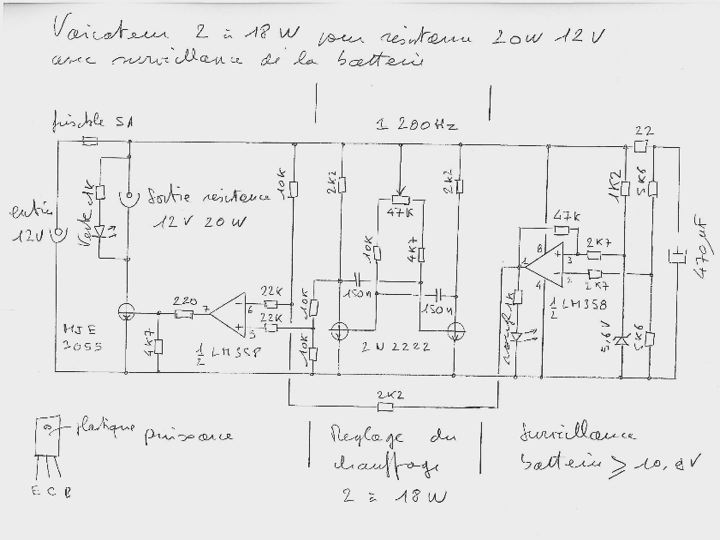

Voici le schéma. La maquette fonctionne, je mettrai des photos de la réalisation terminée. L'ensemble tiendra dans un petit boîtier plastique de 120x60x40mm.







A vos fers à souder!





PS le 13 mai 2009: La batterie initiale, au plomb de capacité 9Ah, ne tient absolument pas au froid! Il faut une batterie de voiture!
