Démarrage d'un 400mm : photos de l'araignée

[zeubeu]

Ok, je vais réfléchir...

Comment faites-vous, dans le cas des tubes écrasés, pour bien les écraser symétriquement ? (en plus je suppose qu'il faut mettre une barre dans la partie à ne pas écraser...)

Est-ce que ça se centre tout seul lors de l'écrasement ? Vous faites ça à l'étau ?



Merci,

Fred.

[zeubeu]

Quelques nouvelles photos de la suite des travaux ...

http://astrosurf.com/zeubeu/t400.html



A++

[den]

Pour écraser les tubes d'alu, je manchonne à l'intérieur avec un tube laiton pour éviter qu'il ne se fracture sur les bord, et je place la queue d'un foret dans la partie qui ne doit pas être déformée. et j'écrase dans l'étau.

http://www.reto.fr/t250d/imagepages/image22.html

Mais il s'agissait là de tube de 8 mm extérieur.

Avec les tubes carbone en 6 mm ou 8 mm de decathlon, je préfère manchonner à l'extérieur pour éviter la fracture des extrémités en cas de contrainte accidentelle.

[avet]

Salut,



Les éléments de ton barillet sont superbes

Félicitions



Le mien est actuellement en cours de réalisation et repose sur des choix assez proches.



Bonne continuation,

Patrick

[zeubeu]

Ok Den, merci.

Mes tubes carbone font 15 mm intérieur, je pense partir sur des inserts en Alu à coller à l'intérieur. Je vais en faire un, je vais voir si c'est facile avant de partir sur les 16 pièces...



Avet, merci, mais j'espère surtout que ça sera efficace !! :-)



Fred.

[avet]

Vue la qualité de ton travail, pourquoi en douter?

[jmlagalette]

Juste une remarque, les triangles de 6mm d'épais, ça va pas fléchir !!

[zeubeu]

"Vue la qualité de ton travail, pourquoi en douter?"

J'en doute pas !! Je voulais seulement dire qu'il ne faut pas que ce soit qu'esthétique, et qu'il faut surtout que ce soit efficace !! ;-)



"Juste une remarque, les triangles de 6mm d'épais, ça va pas fléchir !!"

J'ai fait avec ce que j'avais !!!

[zeubeu]

Salut,

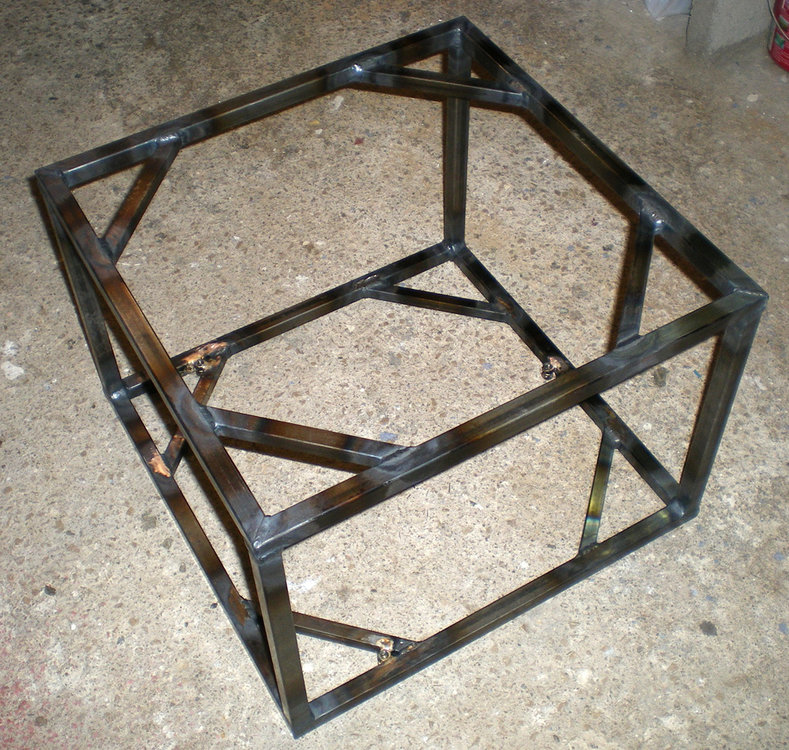

aujourd'hui j'ai avancé sur ma caisse du primaire en tube ... Reste à souder les renforts dans les diagonales des 4 faces...





Et d'autres images sur mon site



Fred.

[dobcat]

Salut,

aujourd'hui j'ai avancé sur ma caisse du primaire en tube ... Reste à souder les renforts dans les diagonales des 4 faces...





Et d'autres images sur mon site



Fred.



bonjour :)trés beau travail ,.

je suis pas un spécialiste du soudage , mais tu soude avec des bagUettes, un peu comme en plomberie , ce n'est pas de la soudure a l'arc ?

[zeubeu]

Effectivement c'est de la plomberie (c'est d'ailleurs mon père, ancien tuyauteur qui a tout soudé !!) !! C'est brasé avec des baguettes d'acier pour souder acier/acier et des baguettes d'argent pour souder les écrous inox sur acier.



Fred.

[zeubeu]

Salut,

quelques images de la suite des travaux sur mon site :



Finalement je suis en train de faire les inserts en alu, 30 mm seront colés à l'intèrieur des tubes carbone, 10 mm dépasseront avec un trou tarraudé de 6mm pour la fixation...





Nouvelle question aux bricoleurs de géni...

Je voudrais faire un système de résistance chauffante au niveau du secondaire, (j'ai vu que certain collait les résistances derrière le dos du secondaire) est-ce que je pourrai mettre quelques résistances dans les trous que j'ai fait dans la plaque en alu qui supportera le secondaire ? Est-ce que la chaleur se répartirait bien par l'alu jusqu'au dos du secondaire ?



J'y connais rien en électronique, je ne sais pas combien il faut de résistance , quelles puissance, quelle alim (des piles ?) ...



Merci,

Fred.

[CoreDump]

Ce serait peu efficace. Il vaut mieux isoler l'arriere du miroir (cf site de Serge), avec de la couverture de survie ou autre.

Surtout que dans ton cas l'alu ne couvre pas tout le secondaire, et que ca masse est tres importante.

[den]

Par contre, tu as de la place pour coller les résistances sur le miroir autour de l'alu et c'est là qu'elles seront le plus efficace.

Sur mon 350 j'ai pu mettre un chapelet de 7 x10 ohms en série, soit 70 ohms au total, et cela fonctionne très bien. Quand un peu de buée fini par arriver, on ne voit plus grand chose à travers le brouillard

70 ohms sous 9 v(6 piles ou une pile pression 9v) cela fait 1,15 W (p = u²/r) et cela semble une valeur suffisante. tu peux mettre 4 x 20 ohms, cela donnera la même chose à peu près.

Avec un jeu de 6 piles rechargeables 2000 ma, tu tiens plusieurs nuits. Une petite pile 9 v t'en fait une sans problème et plus si affinité.

[zeubeu]

Merci pour ces valeurs !!

Je suppose qu'il faut relier les résistances en série ?...



Celà ne génère pas de la turbulence ?





Fred.

[den]

Je suppose qu'il faut relier les résistances en série ?...

Celà ne génère pas de la turbulence ?



Oui, il faut les mettre en série et je n'ai jamais remarqué de turbulences et n'ai jamais lu que quelqu'un en remarquait.

J'ai fait passer deux fil très fins le long d'une des branches de l'araignée et je fixe le porte pile avec une sangle velcro sur le bord de la cage secondaire.

En se contentant de la pile 9 v, on peut bidouiller un petit support sur le support secondaire.
