Un viseur type Telrad, simplifié

[Fred_76]

Bonsoir,



Pour ma planchette équatoriale, il me fallait un viseur. J'ai fabriqué mon viseur selon le principe du colimateur (type Telrad) mais en lui supprimant le miroir et en ne conservant que la plaque transparente (à la façon du viseur Rigel Quickfinder).



Ca marche très bien.



15s d'expo, LED un peu trop puissantes pour cette durée. On voit une double image causée par la réflexion entre les faces de la lame de plexi. Au passage belle pollution lumineuse au Havre, temps couvert et pluvieux à minuit en janvier !



Voir ici les étapes de fabrication :



http://astrosurf.com/fred76/viseur-fab.html



A+



Fred

Modifié 21 janvier 2009 par Fred_76

[the pokerisator]

Ce bricolage devra surement en intéresser plus d'un

[Snark]

ça pourrait marcher avec une lamelle de microscope ?

[Fred_76]

Certainement, mais il en faudrait une large. Dans le montage que j'ai fait, la plaque fait 32 mm de large.



Le standard dans les lames porte-objet de microscope est 76x26 mm et de 1,0 à 1,2 mm d'épaisseur : avec cette épaisseur le dédoublement d'image est fort probable. Avantage : leur rigidité par rapport au plastique, problème : largeur pas assez importante.



Les lamelles couvre objet sont bien plus fines avec 0,1 à 0,2 mm d'épaisseur, donc moins de risque de dédoublement d'image mais elles sont aussi plus petites (carrés de 15 à 22 mm de coté). Leur finesse les rend extrèmement fragiles, mais elles sont livrées en boites de 100 (voire +) pour quelques euros : on peut donc les changer sans casser sa tirelire. C'est une solution à investiguer.







A+



Fred

Modifié 22 janvier 2009 par Fred_76

[Snark]

Certainement, mais il en faudrait une large. Dans le montage que j'ai fait, la plaque fait 32 mm de large.



Le standard dans les lames porte-objet de microscope est 76x26 mm et de 1,0 à 1,2 mm d'épaisseur : avec cette épaisseur le dédoublement d'image est fort probable. Avantage : leur rigidité par rapport au plastique, problème : largeur pas assez importante.



Les lamelles couvre objet sont bien plus fines avec 0,1 à 0,2 mm d'épaisseur, donc moins de risque de dédoublement d'image mais elles sont aussi plus petites (carrés de 15 à 22 mm de coté). Leur finesse les rend extrèmement fragiles, mais elles sont livrées en boites de 100 (voire +) pour quelques euros : on peut donc les changer sans casser sa tirelire. C'est une solution à investiguer.







A+



Fred



Merci pour ces précisions, mais si une faible épaisseur est primordiale, je vais peut-être tenter le coup avec une découpe d'une chemise en plastique (bureau), ou alors avec un film fraîcheur tendu sur un cadre, reste à voir à basse température.

[Ratatouille]

Salut Fred.



J'ai essayé ton bricolage.

J'ai fait une mire en papier que j'ai huilée. Ca marche impec.

En revanche, lorsque je pointe une étoile dans le ciel, si je bouge légèrement, l'étoile ne reste pas centrée.

Sais-tu pourquoi ?

[Fred_76]

En revanche, lorsque je pointe une étoile dans le ciel, si je bouge légèrement, l'étoile ne reste pas centrée.

Sais-tu pourquoi ?



Le + difficile c'est de bien régler la distance entre le réticule et la lentille. Il faut absolument que le réticule soit au foyer de la lentille. Si il y a un écart, alors l'image n'est plus projetée à l'infini d'où le pb de paralaxe.



Plus la distance focale est courte, plus la parallaxe sera prononcée si le réticule n'est pas au foyer. D'où l'intéret de prendre des grandes focales (Graham Wood recommande > 120 mm) mais on arrive à un viseur très long.



Le mieux est de tester ... et une fois le meilleur réglage trouvé, on scotche tout pour plus que ça bouge !



A+



Fred

[dorches]

Félicitation pour cet excellent bricolage Fred !

Sa fabrication et son fonctionnement sont très clairement expliqués et détaillés sur ton site, bravo.



Personnellement je possède un Quickfinder... pas le même coût

[Ratatouille]

Ca y est. J’ai fini mon viseur grâce à ton site, Fred.

Merci encore.



J’ai utilisé une lentille de 22mm récupérée sur une vieille paire de jumelles,

un support de pile bouton 3 V d’une carte mère de PC, du tube PVC et un boitier de CD-Rom pour la vitre.

L’interrupteur vient d’un jouet de chez mac-daube, le potentiomètre et la led

trainaient dans un tiroir. La molette de réglage d'intensité n’est autre qu’un joint de robinet.



Le tout pèse 150 gr.



Pour le réglage, il suffit de tourner la mollette en laiton et/ou le corps du chercheur.

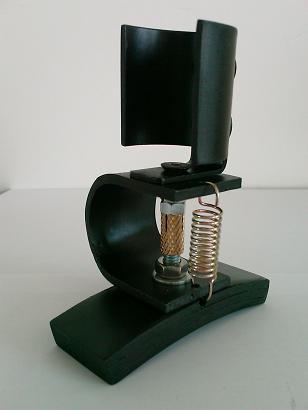

Voici le corps et son support:

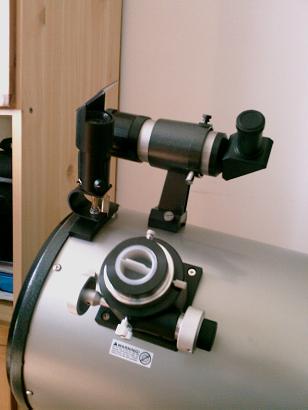

La cible et le tout monté:



[dorches]

Ca y est. J’ai fini mon viseur grâce à ton site, Fred.

Merci encore.



A oui quand même !



Magnifique réalisation

[Ratatouille]

Merci Dorches.



Y a plus qu'à tester en vrai.....

[syncopatte]

C'est joliment réalisé Ratatouille, mais faudrait prévoir une protection anti-buée (et anti griffe/choc pour le rangement tant qu'à faire)



Patte.

[Ratatouille]

Merci Syncopatte pour cette critique constructive.

Pour le rangement, démontage du corps du viseur après chaque utilisation et rangement dans une boite (le viseur est simplement clipsé sur le support, qui est lui-même collé au double face sur le tube).



Pour ce qui est de la buée, je n'y ai pas encore réfléchi. Je verrai au fil du temps.

[astroboy1]

Merci Syncopatte pour cette critique constructive.

Pour le rangement, démontage du corps du viseur après chaque utilisation et rangement dans une boite (le viseur est simplement clipsé sur le support, qui est lui-même collé au double face sur le tube).



Pour ce qui est de la buée, je n'y ai pas encore réfléchi. Je verrai au fil du temps.



Hell-o



C'est superbement, bravo, est ce que tu n'aurais pas un peu plus de détail pour le montage?? Je veux le même lol

surtout que je crois que j'ai tout ce qu'il faut



merci

[Ratatouille]

Salut astroboy.



Je peux te fournir des détails mais pas tout de suite (histoire de quelques jours). Il faut que je dessine des plans et que je les scanne.

Pour ce qui est de la rotule, j'ai utilisé du pvc diamètre 100 que j'ai coupé puis chauffé avec un décapeur thermique afin de lui donné la forme voulue.

Pour la cible, tu pourras la télécharger ici: http://www.webastro.net/upload/index.php?mbgalt=8907



Mais avant tout, il te faut trouver une lentille avec une focale assez courte (50 mm) sinon, ton telrad sera long (pas très compact).



Avec du recul, la buée est un problème. Mais un coup de chiffon, et ça repart.

Et si la vitre est trop rayée, je la change.

[Type-Taupe]

Salut fred,

Je viens de tomber sur ton bricolage, c'est super.

A l'origine j'étais parti dans la fabrication d'un viseur de type telrad trouvé sur le web ( http://tronicspace.fr/index.php/astronomie/viseur-telrad?showall=1&limitstart= ) , mais je n'ai pas trouvé de lentille de focale suffisante et en plus mon miroir c'est cassé en deux ( trop serré apparemment dans son tube et une forte variation de température a eu raison de lui sans que j'y touche)

J'ai donc cherché une solution annexe ( pas envie de me retaper la taille d'un miroir pendant des heures pour rien ) et là je t'ai trouver sur google, ça va le faire je crois. En plus c'est trés bien expliqué.

MERCI

Modifié 30 octobre 2012 par Type-Taupe

[Newbie Mais]

Ah très intéressant! Et belles réalisations.



Je vais me mettre en quête de la lentille, certainement ce qui est le moins simple à trouver.



Pierre

[Fred_76]

Il y a des lentilles partout ! Viel objectif photo, jumelles, vieux oculaire... C'est pas ce qui manque.



Il faut s'adapter à ce qu'on trouve.

[Newbie Mais]

Ah ben je n'ai rien de vieux dans ces trucs-là

Si, de vieux objos photo en M42, mais pas question de les pirater



Il faudra que je trouve autre chose.



Pierre

[Type-Taupe]

Il y a des lentilles partout ! Viel objectif photo, jumelles, vieux oculaire... C'est pas ce qui manque.



Il faut s'adapter à ce qu'on trouve.



Ah bein j'en ai des lentilles: d'appareil topho, microscope, redresseur terrestre, viseur optique, petite loupe...et bein elles sont toutes à me faire suer avec leur p'tite focale....mais je ne m'avoue jamais vaincu !!!! J'y arriverais.... quand je pense que tu dis l'avoir fait en une soirée...je suis loin du compte ...ce sera plus une année



Et un petit laser qui pointerais le plexi ? Le blême c'est qu'il faudrait sacrément atténuer son intensité pour la commodité et surtout pour la protection de la vue

[doub67]

Salut astroboy.



Je peux te fournir des détails mais pas tout de suite (histoire de quelques jours). Il faut que je dessine des plans et que je les scanne.

Pour ce qui est de la rotule, j'ai utilisé du pvc diamètre 100 que j'ai coupé puis chauffé avec un décapeur thermique afin de lui donné la forme voulue.

Pour la cible, tu pourras la télécharger ici: http://www.webastro.net/upload/index.php?mbgalt=8907



Mais avant tout, il te faut trouver une lentille avec une focale assez courte (50 mm) sinon, ton telrad sera long (pas très compact).



Avec du recul, la buée est un problème. Mais un coup de chiffon, et ça repart.

Et si la vitre est trop rayée, je la change.



Hello,



Je déterre un chouilla le post mais je trouve très sympa cette idée de fabrication de chercheur type quickfinder ou telrad et merci pour les infos.



J'ai récupéré deux lentilles, je vais faire des tests pour trouver leurs focales et si ça passe je me lance.Par contre le lien pour la mire ne fonctionne pas...quelqu'un aurait cette mire à imprimer svp?Et j'ai pas trop compris, il faut l'imprimer sur du papier calque?

Merci merci.

[Fred_76]

La mire et son calcul sont détaillés ici : http://www.astrosurf.com/fred76/viseur-fab.html, cf. premier post.

[chatbleu54]

Hello

Ça y est, j'ai compris ! Il suffit de tourner les images de 90° ! Je ne voyais pas comment on regardait la mire. Le tube est vertical sur le télescope, debout !

Eric

[Ratatouille]

La mire est à imprimer sur papier traditionnel, puis à huiler pour rendre translucide le réticule. Ça doit aussi fonctionner avec du calque.



Je me permets de mettre la photo du réticule. Elle vient du site de Fred_76 (http://www.astrosurf.com/fred76/viseur-fab.html)



"reticule mire" dans google image donne de bons résultats.

[doub67]

Super merci beaucoup!

[Fred_76]

Sauf que pour respecter l'échelle il faut aller voir sur mon site, en fonction de la focale de la lentille !

[doub67]

Sauf que pour respecter l'échelle il faut aller voir sur mon site, en fonction de la focale de la lentille !



Effectivement j'avais lu ça, mais je saisi pas trop le calcul, la longueur "d" du réticule correspond à quoi?Par exemple sur le réticule de gauche sur l'exemple?

Le segment correspond au rayon du réticule?

Désolé je suis un peu à l'ouest....

[Fred_76]

Par exemple, on veut tracer un cercle qui fasse 1,5° de diamètre une fois projeté à l'infini avec une lentille de 83 mm de focale :



diamètre du cercle sur le papier = 83 x tan (1,5 x pi / 180 ) = 2,17 mm

[doub67]

Ok merci, j'étais pas sure mais tu confirmes ce que je pensais.

Je ne me suis jamais servi d'un telrad ou quickfinder, à quel distance de la vitre inclinée placer l'oeil pour viser?

[Fred_76]

Peu importe, c'est tout l'avantage de ce type de chercheur. Du moment que tu vois le cercle (ou point) rouge, ca marche.
