Frein pour Dobson

[Dédé de St Fé]

Salut



J'avais encore une dernière lacune concernant mon nouveau dobson modifié, il était devenu trop souple sur l'axe de déclinaison.



Lorsque je changeait d'oculaires, il avait tendance à remonter vers le zénith, donc à chaque fois il me fallait repointer l'objet observé



J'ai alors demandé à Pierre-Yves s'il pouvait y mettre un frein, à la fois efficace et simple d'utilité.



Le résultat est plus que satisfaisant, il a découpé une tole d'inox qu'il a courbé, d'un coté il a soudé un petit tube taraudé où il a mis une molette filletée de 6mm, de l'autre coté il a fait une encoche pour incérer le frein dans une petite vis qui reste fixe.



Du coté de la molette, il a fixé une platine avec une encoche qui sert à tendre le frein, le tour est joué





Je l'ai testé la nuit dernière, c'est très efficace , je règle le frein à la bonne tension, ni trop dure ni trop souple et tout va bien, si je me sert du 35mm à J-Paul qui pèse plus de 900g , je tends un peu plus mon frein.



Voili-voilou !



Merci Pierre-Yves

[Ratatouille]

Bien vu.



Tu vas finir par donner des idées aux chinois....

[den]

Il est super, Pierre-Yves, il fournit le frein et l'oculaire pour aller avec

[Dédé de St Fé]

Il est super, Pierre-Yves, il fournit le frein et l'oculaire pour aller avec



L'oculaire de 35, il est à HGT, P-Yves, me fournit les................Ethos de 13 & de 8

[kiwi74]

Dédé = gros dormeur et gros voleur d'oculaires !!!!!

[syncopatte]

Bon plan pour les dobs de commerce équipés de tourillons trop petits.



Mais entre le petit orthoscopique 20mm et la tête bino équipée de gros cailloux?

Faut pas serrer tellement que le mouvement en hauteur (déclinaison, c'est pour les équatoriens) perd sa douceur?

En tout cas c'est mieux que rien.



Pourquoi 20 cieux font-ils des tourillons si petits?

Avec des tourillons plus grands, moins de soucis, surtout quand ils sont en forme d'œuf!



Patte.

[Dédé de St Fé]

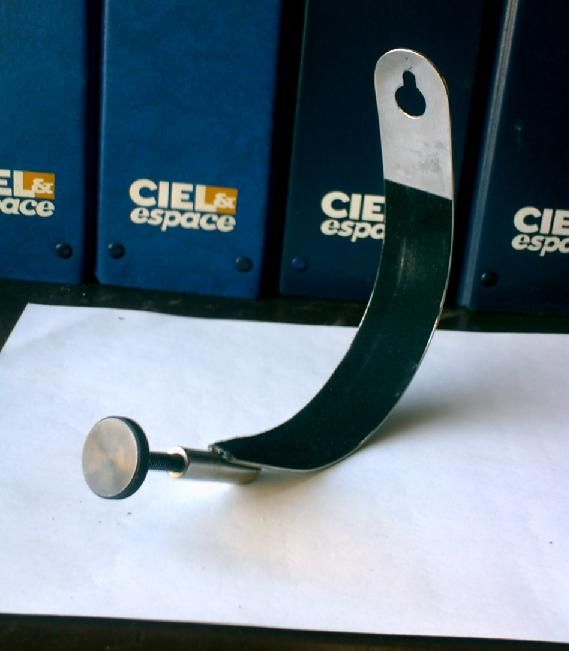

A noter qu'il a collé une bande de feutrine afin de ne pas que le frein risque de "rayer" le tourillon et en même temps pour que ça glisse mieux :







Kiwi:

Dédé = gros dormeur et gros voleur d'oculaires !!!!!

Aujourd'hui 11h35



Dis-donc, tu vas finir pas me donner une mauvaise réputation, de toute façon il n'y a que TES Naglers qui m'intéressent

[kiwi74]

[vincent.becker]

Y aurait-il moyen de mettre une tige de serrage-desserrage? ainsi on pourrait régler la tension avec l'oeil à l'oculaire.

[Dédé de St Fé]

Y aurait-il moyen de mettre une tige de serrage-desserrage? ainsi on pourrait régler la tension avec l'oeil à l'oculaire.



Et bien la molette sert justement pour régler la tension tout en restant l'oeil à l'oculaire, on peut le voir sur la photo en bas à droite du premier post (où justement je serre cette vis de réglage) , une fois réglé, un quard de tour sur la vis suffit pour passer d'un oculaire très légé au 35mm de 900gr.

J'essayerai de prendre d'autres photos plus parlantes

[Dédé de St Fé]

Vous pouvez je pense faire ce type de frein avec une petite sangle si vous ne disposez pas l'outillage nécessairre pour travailler la ferraille, c'est d'ailleurs ce que j'avais proposé au début à P-Yves

[Dédé de St Fé]

Dédé de St-Fé :

J'essayerai de prendre d'autres photos plus parlantes



Bon, j'ai repris quelques photos hier soir que je vous poste avec les explications :

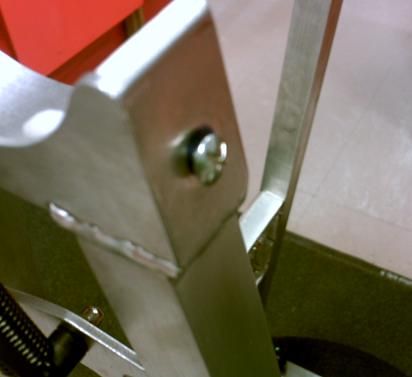

La première c'est la vis fixe à l'opposé de la molette de réglage pour mettre le frein à l'aide de son encoche :

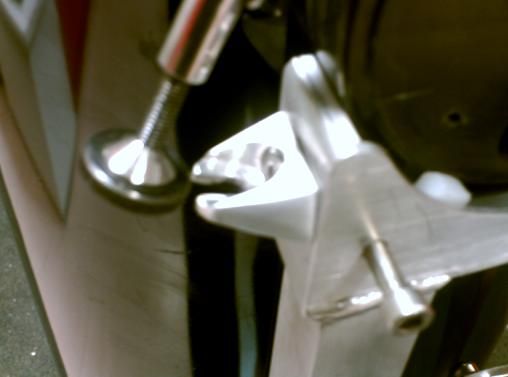

Cette photo ci-dessous, c'est du coté de la molette, vous voyez clairement le support où la vis de réglage va se loger:

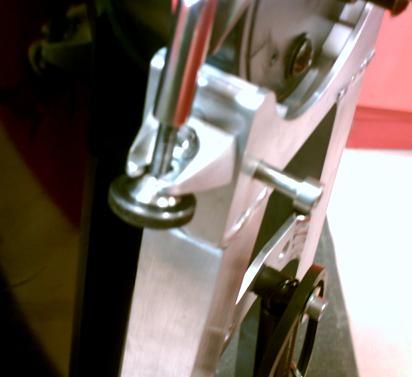

enfin cette dernière photo est prise lorsque le frein est à sa place, il me suffit ensuite de visser ou dévisser la molette pour tendre le frein à la bonne tention !







Voilà, je reste à votre disposition si vous avez quelques questions à me poser .



Dédé

[dob300]

Tiens..... moi je sais d'où l'idée t'est venue ....



Le frein de chaine de ta tronçonneuse !



J'ai bon ?



Pour sûr CA DOIT FREINER

[fvb]

Oui c'est une bonne idée, ça !

J'ai aussi un frein sur mon dob 250, il agit sur le flanc du tourillon, ce qui permet d'ajuster la dureté selon les besoins et préférences, et d'utiliser aussi bien un plössl qu'un gros Nagler deux pouces !

[dob300]

Freiner un dobson, maintenant que j'y pense, à quoi sa sert ?

Il faut juste des mouvements sans à-coups, non ?

Vous allez freiner combien de secondes avant que l'objet sorte du champ ?



J pierre

[syncopatte]

Non, c'est juste pour trouver une bonne friction, qui permet les mouvements souples mais fermes.



Suivant la charge sur le PO, l'équilibre est alterné et le frein permet de retrouver une stabilité suffisante.

Le secret réside dans la différence du coefficient de frottement statique contre dynamique.



Tout est dans le subtil!



Avec des tourillons petits, c'est nettement plus ardu qu'avec des haches bien grandes.

(et en forme d'œuf)



Patte.

[dobcat]

bonjour, bravo ! une trés bonne idée et facilement copiables avec un serflex inox ! non?

[Dédé de St Fé]

Comme le dit Patte, c'est bien pour faire le réglage de la souplesse suivant le poids des oculaires et autres accessoires que je mets sur le porte oculaire.





Vendredi dernier, je suis sortis observer avec et je dois dire que le système est super efficace et parfaitement au point, je suis passé de mon oculaire de 20mm qui pèse que quelques grammes au 35mm de HGT qui pèse environ 900gr sans avoir de soucis, j'ai juste eu à serrer d'un demi-tour la mollette en restant l'oeil à l'oculaire





Dobcat:

facilement copiables avec un serflex inox



Je pense que c'est jouable car un serfex est très souple, mais il faut sans doute quand même le modifier pour que ça reste assez pratique
