Fixer un point rouge en parallèle

[Otzi]

Dans la série "valorisons nos chutes de plomberies " (ou "taillons un bout de bois en attendant la nuit"), un mini bricolage vite fait :



Je m'étais quelque peu cassé la tête pour trouver une facon non destructrice (ajout d'un 2e support en percant le tube etc...) de fixer mon point rouge en parallele sur mon chercheur 8*40.



En gardant simplement le corps du chercheur point rouge , j'ai taillé une attache murale de tuyau de 40 au cutter (le rond où se trouve le pas de vis), pour reproduire l'embase du support.

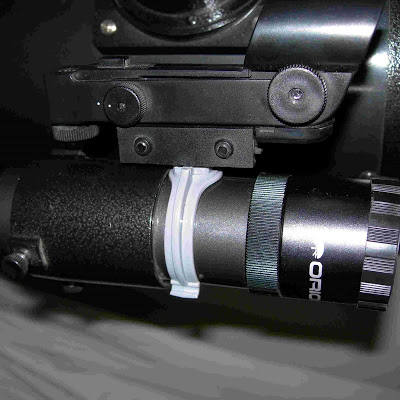

vu de profil :

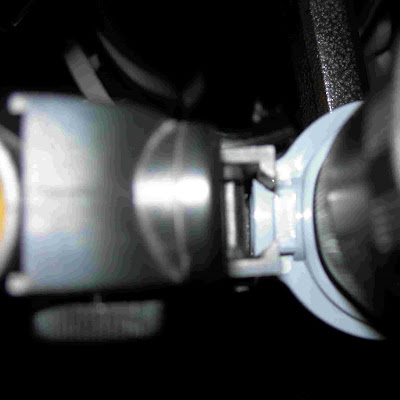

la découpe , enserrée par les "machoires" du point rouge:

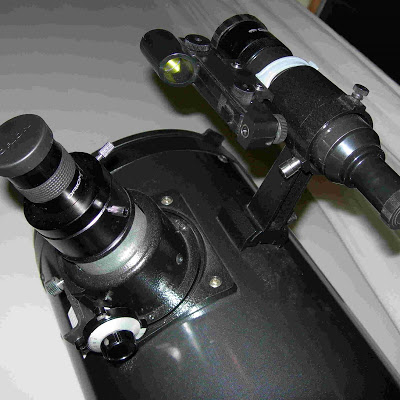

l'ensemble (nb, le point rouge se positionne autour du 8*40 au gré du confort de l'utilisateur) :



Voila, il reste un léger jeu, donc un petit alignement a faire a l'allumage du point rouge, mais apres ca ne bouge pas. Probablement ameliorable mais en tous cas fonctionnel



Je teste sur le terrain...dès que possible...





NB : le jeu est lié au serrage de l'attache autour du 8*40 (le point rouge ne bouge pas au niveau de sa fixation sur l'attache). Peut-etre a tester avec 2 attaches en ligne...l'espace disponible le long du tube du chercheur est un peu juste, mais en taillant un peu ca devrait passer.

Modifié 14 juin 2014 par Otzi
mise ajour lien image

[syncopatte]

Paaaarfait!



Nettement plus zergonomique que ta fixation précédente que j'ai vue à Chapois.



As-tu remplacé les vis des machoires par des moletées?

Exemple avec des rondelles frein:





Patte.



PS: depuis la photo j'ai renforcé le "L" avec une lamelle alu en //

[BipBip Boréalis]

Nickel!

Merci Otzi!



Bip

[Otzi]

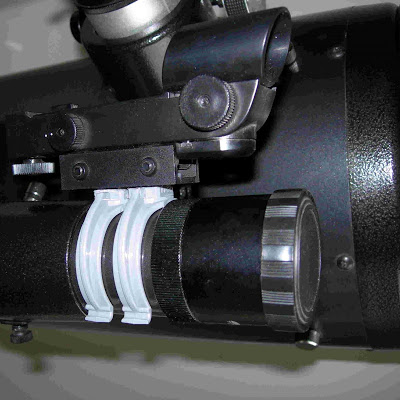

Et voila la version finale : j'ai mis 2 attaches :





La c'est nickel : plus le moindre jeu !



j'ai aligné le pt rouge avec le 8*40 une fois pour toutes. Comme il sont solidaires, l'alignement par rapport au tube se fait en réglant uniquement le 8*40

Modifié 14 juin 2014 par Otzi

[patry]

Très malin ça.

Je le note dans un coin.

[virginie67]

Bonne idée , je me posais en plus récemment la question de savoir comment monter ( en plus du chercheur) un point rouge sans percer le tube !



Merci

[felipe massa]

plutôt sympa comme montage;)

[LGT150]

Ah oui , merci à tous .

Modifié 18 juin 2012 par LGT150

[david95]

Dans la série "valorisons nos chutes de plomberies " (ou "taillons un bout de bois en attendant la nuit"), un mini bricolage vite fait :



Je m'étais quelque peu cassé la tête pour trouver une facon non destructrice (ajout d'un 2e support en percant le tube etc...) de fixer mon point rouge en parallele sur mon chercheur 8*40.



En gardant simplement le corps du chercheur point rouge , j'ai taillé une attache murale de tuyau de 40 au cutter (le rond où se trouve le pas de vis), pour reproduire l'embase du support.



vu de profil :





la découpe , enserrée par les "machoires" du point rouge:



l'ensemble (nb, le point rouge se positionne autour du 8*40 au gré du confort de l'utilisateur) :



Voila, il reste un léger jeu, donc un petit alignement a faire a l'allumage du point rouge, mais apres ca ne bouge pas. Probablement ameliorable mais en tous cas fonctionnel



Je teste sur le terrain...dès que possible...





NB : le jeu est lié au serrage de l'attache autour du 8*40 (le point rouge ne bouge pas au niveau de sa fixation sur l'attache). Peut-etre a tester avec 2 attaches en ligne...l'espace disponible le long du tube du chercheur est un peu juste, mais en taillant un peu ca devrait passer.



bref, c'est le chercheur du chercheur !!



bon idée le raccord de tuyauterie:cool:

[gglagreg]

Bonjour



je ne comprends pas tous ces bricolages /empilages qui sont parfaitement inutiles si on sait qu'il faut ouvrir les deux yeux pour faire la première visée avec un chercheur doit .



Un œil ( le droit ) est ouvert et regarde directement l'étoile cible brillante , l'autre (le gauche ) regarde à travers le chercheur , (il a donc la croix en plus) => hop on déplace le tube de manière très naturelle , tout d'un coup on voit passer l'étoile que l'on avait comme cible dans l'œil " du chercheur" , on peut alors fermer l'œil qui regardait le ciel en direct pour ne se concentrer que sur l'œil "du chercheur" et affiner le pointage ....



sur mon dobson j'utilise la combinaison point rouge puis oculaire grand champ ( je n'ai pas de chercheur ) , avec un chercheur coudé , je comprends l'utilité du point rouge puisque la vision en direct est impossible , mais point rouge + chercheur droit .... pour moi c'est inutile !



essayer par exemple sur la lune la méthode des deux yeux ouverts ...





Ceci n'enlève rien à la qualité de la réalistion proposée , du réemploi de matériel , et de l'astuce du bricolage de ce post ...qui pourra être utilisé avec un chercheur coudé par exemple !



tout comme la vision décalée que l'on doit apprendre quand on débute , je crois qu'il faut rappeler qu'un chercheur droit se suffit à lui même et que l'on dégrossi le pointage les deux yeux ouverts .... ( et évite de tomber en panne de pile quand on oublie de l'éteindre à la fin de la séance précédente )



bien amicalement



G-

Modifié 2 juillet 2012 par gglagreg

[serge vieillard]

chacxun vise comme il veut, et le mélange des genres est sympa.

Ce que je ne comprends pas, c'est pourqoi fait compliqué quand etc....

COmment fixer un truc sur un machin ?

Mais par collage, tout simplement !!!!!

le scotch double-face (genre mousse noire pour retrovisuer) est épatant pour ce genre de besogne (et démontable au besoin en un coup de cuter). En 30'', c'est réglé élégament, joliment, et solidement.

[choco]

Dans mon cas c'est parce que je veux pouvoir démonter...et remonter à ma guise:)

Pour gglagreg, il y a bien un chercheur coudé sur un de mes tubes: le newton que j'ai monté en dobson; mais alors l'emploi du point rouge devient acrobatique

si l'on pointe vers le zenith:b:

[gglagreg]

ben faut inventer le point rouge coudé .... ça fera un genre de plus à empiler ... et ça sera encore plus sympa !

[pascalp]

Le point rouge coudé existe, c'est le starbeam de Televue.

[DanH]

Le point rouge coudé existe, c'est le starbeam de Televue.



C'est celui que j'utilise sur ma lunette... et j'ai donc viré le chercheur Meade qui était instable et forçait à des contorsions pour les étoiles à proximité du zénith.



C'est vraiment le top, avec le miroir de renvoi. Dommage qu'il soit tout de même cher !

[gglagreg]

alors un chercheur droit + un point rouge + un chercheur coudé + un starbeam + un telrad et quikfinder .... le tout avec du scotch double face !





vu de face ça va commencer à ressemble à la fameuse Gatling du FarWest





Ah j'oubliais le pointeur laser !



moi je suis partisan du plus simple surtout en visuel , car il ya déja assez de trucs en // sur un tube en photo... donc c'est certainement par "réaction" que je tente d' être minimaliste lorsque je suis en visuel ...



g-

Modifié 3 juillet 2012 par gglagreg

[Toutiet]

Comme celle d'otzi, voici ma version "deux colliers" cette fois sur un chercheur 10x50 :

http://img801.imageshack.us/img801/9013/dscn8755.jpg

[Otzi]

Ce que je ne comprends pas, c'est pourqoi fait compliqué quand etc....

COmment fixer un truc sur un machin ?

Mais par collage, tout simplement !!!!!

le scotch double-face (genre mousse noire pour retrovisuer) est épatant pour ce genre de besogne (et démontable au besoin en un coup de cuter). En 30'', c'est réglé élégament, joliment, et solidement.



30" certes, mais tailler mes deux attaches puis dévisser/revisser la machoire du point rouge ne m'a pas vraiment pris des semaines (disons 10 minutes pour arriver a une coupe propre Et comme je demonte toujours mon chercheur pour le transport, ca me semble plus pratique ainsi



si on sait qu'il faut ouvrir les deux yeux pour faire la première visée avec un chercheur doit .



tu as raison gglagreg, mais je trouve qd meme que la combinaison est plus confortable, un vrai petit goto avec le PSA



vu de face ça va commencer à ressemble à la fameuse Gatling du FarWest





Yes ! je veux un tube de killer !



si on sait qu'il faut ouvrir les deux yeux pour faire la première visée avec un chercheur doit .



Sympa aussi ton montage ! Mais si tu taille en biseau les attaches, tu pourrais éviter la plaque, le support et le pied du chercheur...histoire de limiter le poids et l'encombrement

[Toutiet]

Ah non, pas 30", qui est une unité angulaire (erreur traditionnellement commise ) mais 30 s (unité de temps).
