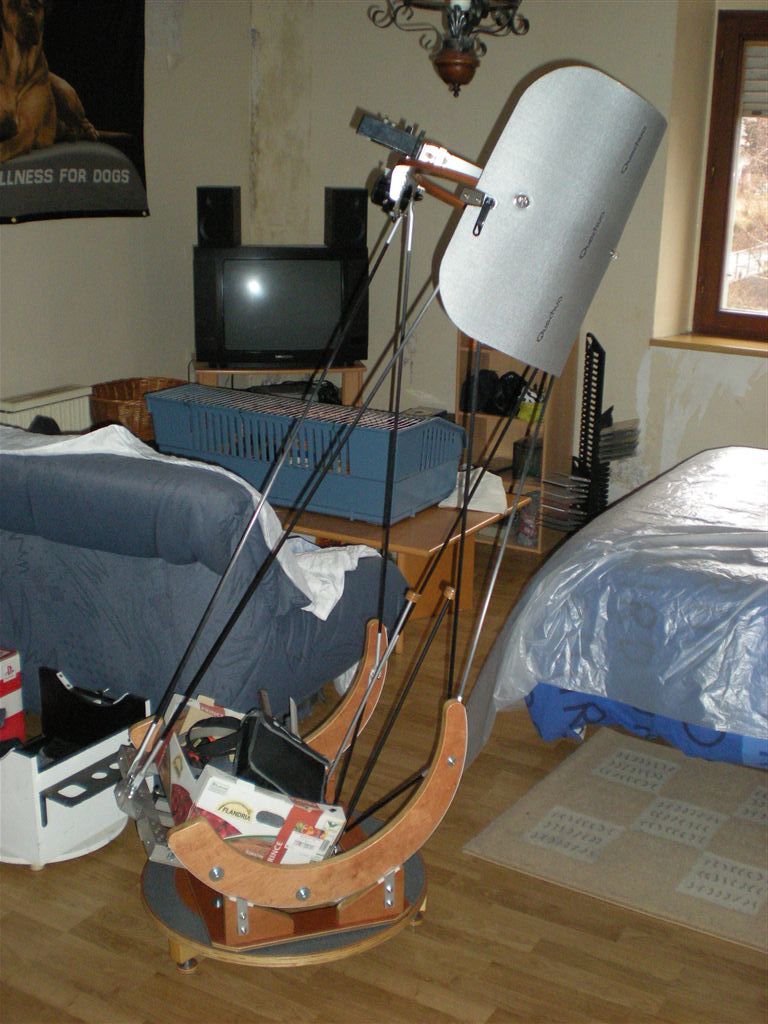

bonjour, un super instrument , il as tout d'un grand !!! il marie tres bien, alu, carbone et bois, sans compter sur cette araignée tout a fait a mon gout , bravo et felicitations

serge vieillard

serge vieillard

Posté
Posté

salut,

très belle réalisation d'un UC original, j'adore !!!!

- des solutions audacieuses, l'araignée à branches courbe !!!!

- finitions soignée,

- une collimation sur l'avant, d'un concept bien "strockien",



quelques remarques :

- il me semble que ça gagnerai énormément avec une entretoise horizontale entre les 2 tourillons,

- dommage que la collim du primaire se fasse sur la partie qui se trouve en bas dès qu'on incline le télescope. En retournant les leviers, les tiges de réglage se trouvent au- dessus, c'est bien plus pratique !!!!

- dans lme concept UC/UL, les 4 calles latérales qui maintiennent les tourillons en position sont MONSTRUEUSEMNT grosses, avec des grosses vis... Du poids inutile !

- les 3 pîeds de la base annualire en vis me semblent supperflues et nuisent à la stabilité.



Amicalement



Serge

PierreDesvaux

PierreDesvaux

Posté
Posté

Ah, mais c'est un très bel ouvrage!! Bravo! J'aime beaucoup beaucoup!



Quelques remarques quand même:



Je crois également qu'une entretoise horizontale entre les tourillons pourrait améliorer la rigidité globale.



Pour la base, je l'aurais fait plus épaisse: Avec un flex rocker, il faut en effet une base très très rigide. J'aurais donc mis une épaisseur de plus ou un sandwich: deux épaisseurs et des tasseaux entre les deux.



Pour les pieds, cela se discute. Je mets toujours 3 pieds à mes engins, des tiges par trop longues, mais assez épaisses (pour un 300, du 6 mm, pour un 400, du 10 mm). Bien sur, sur du béton, ou une surface très dure, cela peut induire des vibrations, mais sur l'herbe ou une surface pas totalement plane, la base posée directement sur le sol ne sera jamais stable. Il vaut donc mieux avoir ces trois points de support. Par contre, les tiges pourraient être un peu plus épaisses.

POur fixer ces pieds, il faut également que la base soit assez épaisse, sinon, les tiges vont "swinguer"...



Kentaro

frl68

frl68

Posté
  • Auteur
Posté

4 remarques, donc 4 réponses :

- Les tiges de collim par devant "en bas" : J'ai du me poser la question à peu près ... 2 secondes, car je suis gaucher, donc les molettes à ma gauche, ça m'a paru naturel .



-Les vis de mise à niveau de la base : sur mon 200, je n'en ai pas et comme je pose mon dob sur différents types de surface (parking en dur, en graviers, chemin en terre, herbe ...) j'ai déjà eu des problèmes de glissement "spontanné" en azimut . Là, j'ai des vis M8 vissées en force dans 44mm de bois, écrou borgne pour les revètements durs et plaquette de 50mm de diamètre pour les revètements souples . Je compte sur 20mm de réglage maxi par pied : ça devrait être stable (l'expérience me le dira !) .



-L'épaisseur de la base : Ah ! l'épaisseur ... Là, j'ai hésité . Au départ, je voulait deux cercles de 15mm avec des renforts en sandwich . Mais la difficulté de centrer correctement les deux anneaux m'a conduit à une base plus simple .

Donc un anneau de 30mm ?

Ma plus grande fraise pour ma défonceuse fait 25mm (et je ne connaissas pas encore la fraise à copier !) .

Finalement, j'ai pris le pari du 22mm car sur l'excellentissime site de kentaro (http://dobson.2005.googlepages.com/) une des remarques qui revient le plus souvent est la possibilité d'alléger la base en faisant moins épais . Et puis aussi, il m'en restais un bout suffisament grand : Là encore wait and see !



-dernières remarques sur le flex-rocker : Oui, mes cales sont MONSTRUEUSES ! Pour la hauteur, cela s'explique par la forme du rocker . Etant carré, le cadre du miroir primaire vient rapidement buter sur le bois (j'ai même été obligé d'agrandir l'évidement central !) et pour laisser un peu de place pour les roulements de guidage, il m'a fallut "remonter" un peu le télescope ...

Pour la largeur c'est, pour moi, une question de proportion (faut aussi que je le trouve beau !), quant aux grosses vis, pour le collage, c'est pratique . Je pourrais les enlever, maintenant, mais j'ai toujours été un peu "ceinture ET bretelles" ...

Enfin, rigidifier un FLEX-rocker, ça me semble ... bizarre comme démarche . Les appuis sont verticaux (même sur terrain inégal gràce à mes pieds réglables) Les patins sont bien alignés ... ça devrait le faire !



En tout cas, merci pour vos remarques, je les note dans un coin, on ne sait jamais !

Merci aussi pour vos appréciations :wub:

frl68

frl68

Posté
  • Auteur
Posté

Tant que je vous tiens, depuis que j'ai changé le miroir secondaire de mon 200 (50mm au lieu de 62mm) et viré l'affreux support en plastic noir, mes sorties (avec le 200) se sont arrêtées brusquement pour cause de secondaire embué voire gelé !

En cherchant un peu, on conseille : soit un morceau de couverture de survie collé au dos du miroir, soit de peindre en noir tout ce qu'on peux sur le support du secondaire et le dos du miroir (voir le télescope en string de Vincent Becker) .

Des retours d'expérience ?

vincent.becker

vincent.becker

Posté
Posté

Surtout pas! il faut peindre en noir le MINIMUM pour assurer l'élimination des reflets (juste la tranche sur mon string telescope) et rendre le dos du miroir aussi isolé et réfléchissant que possible (couverture de survie). Le noir rayonne admirablement sur le fond de ciel et a vite fait d'amener ton miroir en-dessous du point de rosée.



En enlevant le support en plastique noir tu as vraisemblablement enlevé aussi une bonne isolation thermique, le plastique étant un piètre conducteur. Les supoprts en alu sont assez catastrophiques pour ça, ce sont de superbes radiateurs...



Sur mon 250 j'ai collé un bout de tapis de sol réflectorisé, ainsi j'ai une épaisseur d'isolant et une surface réfléchissante. Ca a bien amélioré le problème.

frl68

frl68

Posté
  • Auteur
Posté (modifié)

Effectivement, l'ensemble de mon support de secondaire est en alu !

Merci Vincent, j'ai du lire ton "aventure" un peu vite .



Tapis isolant réfléchissant : J'ai !

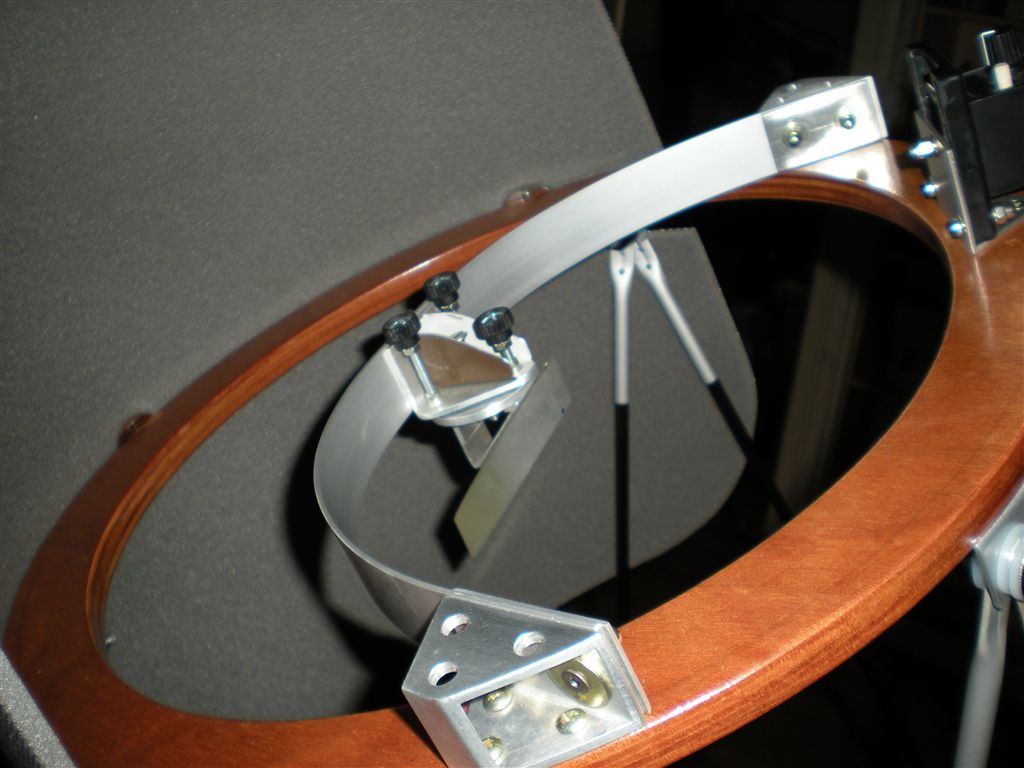

Et en passant, suite à quelques test (sur le relais tv au loin :confused:) la lame de mon araignée (cerclage métalique de caisse) vibrait plus de 6 secondes à la moindre pichenette . Changement pour un plat d'alu (2mm soit 2% d'obstruction en plus !) et moins d'une seconde de vibration !




Modifié par frl68
  • 2 mois plus tard...
dimi

dimi

Posté
Posté

Super l'araignée, très bien conçu dans l'ensemble à 1è vue ! Bravo !



Je suppose que tu n'as pas d'aigrettes autour des étoiles que tu pointes ?

frl68

frl68

Posté
  • Auteur
Posté

Merci dimi,

effectivement, pas d'aigrette ...

Mais pour la collim, ça surprend, de ne plus avoir un beau cercle lumineux régulièrement coupé en 4 parts bien égales pour aider à centrer le secondaire ...





Franck .

  • 3 mois plus tard...
awa

awa

Posté
Posté

ben moi je l'est essayer et ben il est terrible ce scope c'est moi qui vous le dit :)



merci franck pour la superbe soirée d'observation.



anthony

frl68

frl68

Posté
  • Auteur
Posté

De rien, Anthony,

tout le plaisir était pour moi ...



Tu reviens quand tu veux, tes "exclamations" nous ont ravis toute la soirée.

Aaaah, la passion ...



Franck.

awa

awa

Posté
Posté

pour l'avoir vu et utilisé je peut vous assurer que les photos sont trompeuses en fait



il est encore plus beau en vrai, du vrai travail de pro !!

aucun defaults que ce soit sur le bois ou sur l'alu, tout est fait sur mesure au mm pres



moi ca m'a bleuffer !!! ;)

awa

awa

Posté
Posté
fayot :p



ha non lol ;)



pas fayot du tout, c'est reel et je peut t'assurer que si j'avais les moyen j'achete le 200 dans la minute ( je l'aurai acheté samedi soir en fait )



tellement il est beau et d'une maniabilité exeptionnel ( je parle pas du 300 qui m'a fait verser une larme tellement il est houaaaaaaaaaaaaaaaaaaa !!! y'a pas de mots.... et celui de ludo c'est pareil )

perefog

perefog

Posté
Posté
ha non lol ;)



pas fayot du tout, c'est reel et je peut t'assurer que si j'avais les moyen j'achete le 200 dans la minute ( je l'aurai acheté samedi soir en fait )



tellement il est beau et d'une maniabilité exeptionnel ( je parle pas du 300 qui m'a fait verser une larme tellement il est houaaaaaaaaaaaaaaaaaaa !!! y'a pas de mots.... et celui de ludo c'est pareil )



je retire ce que j ai dit , les prix vont flamber sinon :be:

awa

awa

Posté
Posté
je retire ce que j ai dit , les prix vont flamber sinon :be:



lol , il en vaut bien plus car le prix c'est juste celui des optiques.....



vraiment moi je regrette de pas pouvoir, parce qu'avec cette qualité c'est un objet rare ;)

frl68

frl68

Posté
  • Auteur
Posté

:blush:

N'en jetez plus, la cour est pleine ...



Sérieusement: Un bon croquis à l'échelle pour voir les proportions par rapport à la fonctionnalité des pièces, un peu d'attention pour le sens des fibres (puisqu'on doit les voir), les marques et rayures sur l'alu et, comme disait Coredump, beaucoup de soin et d'huile de coude pour les finitions.





Merci encore, le temps de reconstituer les finances et j'espère que le prochain sera de la même veine ...





Franck.

perefog

perefog

Posté
Posté

j arriverai avant le prochain

Ma vengeance artistique va être terrible...;)



maintenant que je n'ai plus rien a perdre ..en poids , je vais me concentrer sur le coté ...comment dire...sublimale..plus beau que lui....aie aie aie..y aura pas.

ça me prendra du temps..il vous foudra être patient pour voir cet objet...unique..et combien éfficace..:p
