Modification d'un AZ3 pour fixation par queue d'aronde (ex d'un Mak127)

[PierreH]

Bonjour à tous,



Possédant un Mak127 sur monture Autotrack avec raquette Synscan ou Goto, je regrettais la simplicité de mon instrument de débutant, une lulu 70/700az2, qui me permettait des observations courtes entre le diner et le coucher des enfants.

Aussi je souhaitais mettre le Mak127 sur une monture AZ3 mais sans passer par un adaptateur pour vis Kodak, trop léger à mon goût.

C'est chose faite avec un minimum de travail et un minimum de dépenses grâce aux PA de WA :-)

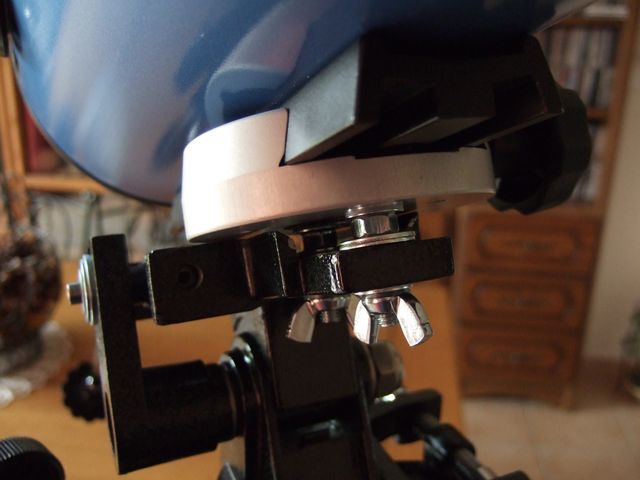

L'embase femelle pour queue d'aronde ( http://www.astronome.fr/produit-embase-photo-femelle-pour-queue-d-arronde-style-vixen-599.html ) possède 2 trous non filetés pile poil en face de 2 trous de la monture (vers l'avant, ce qui améliore l'équilibrage) : c'est une bonne surprise.

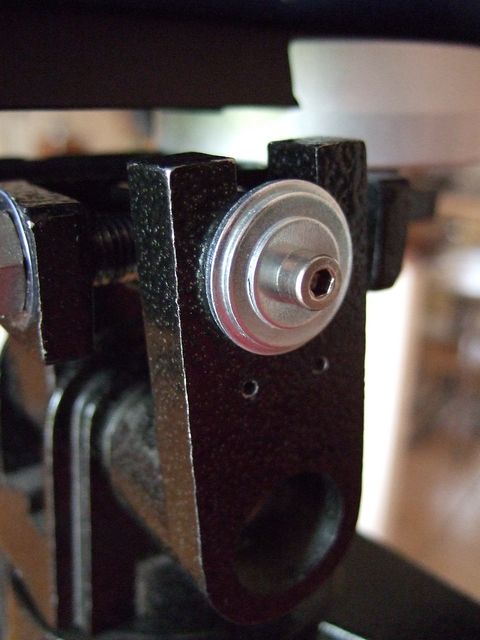

J'ai modifié aussi le réglage fin de l'altitude qui présentait un jeu très important à cause de la fine tôle qui sert de support à la vis. Je l'ai remplacé par une rondelle très épaisse et donc rigide : les autres rondelles de diamètre intérieur et extérieur décroissant permettent d'obtenir une assise au bon diamètre pour la vis : plus aucun jeu !

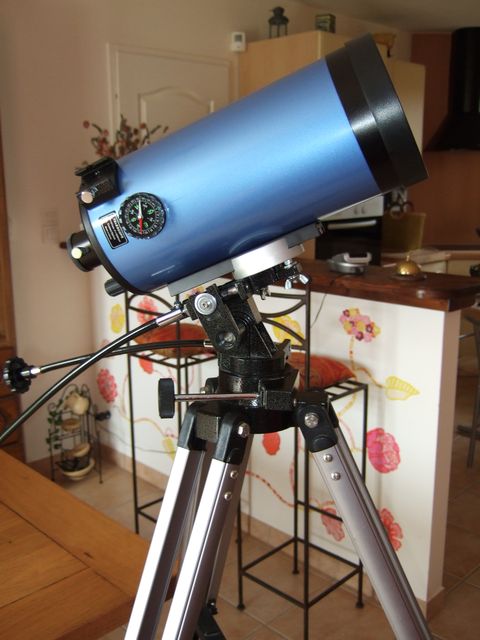

Avec le bon serrage de l'axe d'altitude le mak ne bascule même pas près du zénith ni de l'horizon tout en restant encore déplaçable à la main.

J'ai rajouté un tasseau pour permettre la manipulation rapide et grossière.



Trop fass' comme dirait mon fils

[PierreH]

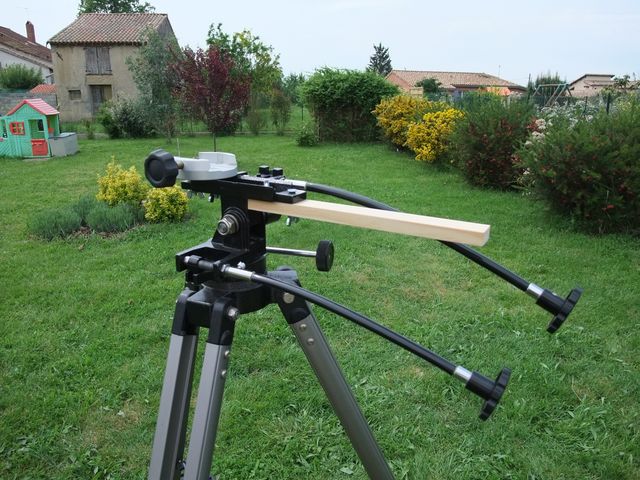

Ajout du bras de manipulation rapide

[syncopatte]

Attends, il est du côté observateur?



Et les loooooongues molettes aussi, ça ne gène pas pour accéder à l'oculaire du petit mak?



Autre question, c'est un clinomètre sur le flanc de l'instrument?



Patte.

[PierreH]

Oui

et je pensais aussi que je devrais raccourcir les molettes mais en fait, une fois l'oculaire installé sur son renvoi coudé, ça tombe au bon endroit à l'usage.

Ce n'est pas un clinomètre mais une boussole qui sert à orienter correctement la monture Autotrack/Supatrack lorsqu'elle est utilisée avec la raquette simple non GoTo

[PierreH]

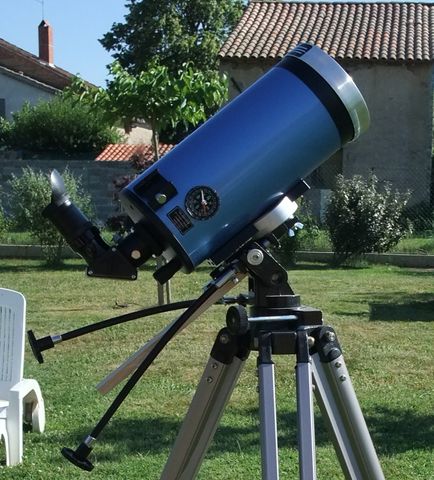

le voici en config complète
