SW 150/750 Eq3-2 : quelques bricolages (et des photos ).

[zeecj]

Bonjour a tous.

Ayant récemment fait l'acquisition du tres célèbre SW 150/750 et sa non moins connue Eq3-2 je me suis trouvé rapidement face à quelques soucis d'ordre pratique diront nous.

Je précise que j'ai acheté mon télescope aux JOA directement chez Medas et que j'ai bénéficié d'un très bon tarif (173€) car c'était un matériel d'expo. Il était donc neuf mais avait surement été un peu tripoté par des clients potentiels en magasin.



Problèmes :

1- Le trépied n'est pas un modèle de stabilité.



2- Les mouvements de la monture présentent des a-coups, du jeu dans les axes et des friction plutôt désagréables, bref ça manque de fluidité et de rigueur.



3-Le chercheur "normal" ne me convient pas vraiment.



4- C'est pas évident à stocker chez soi et à transporter tout ce bastringue là.



Comme la femme et les enfants étaient partis une petite semaine, je me suis mis en tête de remédier a tous ces petits soucis.



Solutions :

1- J'ai démonté tout le trépied et ai injecté cette fameuse mousse expansible.

A noter qu'elle tache vraiment, et qu'il faut bien mettre des gants et si possible travailler sur une bâche plastique sur laquelle la mousse n'adhère pas.







Il suffit juste de bien secouer la bomber et tête en bas injecter un peu de mousse dans le milieu des tubes préalablement humidifiés grâce a la longue buse fournie.





J'en ai même mis dans les pieds pour plus de stabilité.





Quand c'est sec (1 à 2h) on coupe tout se qui dépasse et on remonte le tout. Tadaaa !!!

Le gain en absorption de vibrations est assez satisfaisant par rapport a avant, et le surplus de poids vraiment négligeable.



2- J'ai démonté la monture et ai suivi les conseils de inico88 à la lettre dans son post : http://www.webastro.net/forum/showthread.php?t=20322.

En utilisant de la graisse lithium et on jouant bien avec les vis qui tiennent les vis sans fins,et avec celle de butée on arrive a avoir des mouvements fluides aucun a-coups et aucun jeu.



3-Ayant fait l'acquisition d'un chercheur point rouge pour seconder le chercheur optique standard qui me donne le tournis, je voulais pouvoir fixer l'un sur l'autre de manière simple et efficace.

Je me suis ici inspiré du post de Otzi : http://www.webastro.net/forum/showthread.php?t=42172.

La différence avec mon cas c'est que les pinces en plastiques étaient bcp trop grosses pour le diamètre de mon chercheur, il a fallu donc jouer avec des épaisseurs de scotch de réparation pour que le tout tienne impeccablement. Ça évite de percer le tube pour rien et on peux tout a fait utiliser l'un et l'autre chercheur.









4 - Le plus gros de mon temps est passé dans la solution du transport de mon télescope. Comme cette fois je n'avais pas trouvé d'idées sur le forum je me suis creusé un peu (beaucoup) les méninges

Il me fallait quelques chose de léger, costaud, secure, pour transport le tube et le trépied, et le stocker a la verticale chez moi.

Le reste du matériel allant dans un petit trolley ou "valise de steward" comme je l'appelle.

Après un bon mois de réflexion j'ai opté pour quelque chose qui aujourd'hui me satisfait, après il faudra voir a l'usage quitte a faire d'autre modifications.



Fabrication d'une caisse en bois (contreplaqué 5mm + renforcement en scotch de réparation) avec un "garniture" polystyrène et un sac de Hockey pour transporter et stocker le tout facilement.



Après avoir acheté mon bois, mon polystyrène, mes ptits clous, mon scotch, mes charnières et mes aimants au castomerlin du coin (j'adore cette formule gégé), j'ai commencé le chantier.

Heureusement que madame n'était pas là, y'en avait de partout sur la terrasse et dans l'appart.

J'ai d'abord fabriqué la caisse en bois. Cout : 20€ bois + 7€ scotch, quincaillerie 5€ et 8€ la scie sauteuse( qui suffit largement pour de la découpe simple). Temps passé 5 heures.





Ensuite j'ai découpé mes plaques de polystyrène au cutter une à une en sculptant les espaces vides sur chacun des plaques, puis les ai scotchés ensembles (la colle : pas bien pour le polystyrène).







Cout : 11€ polystyrène .

Temps passé 5 heures de prise de tête (eh oui le polystyrène est fragile à la découpe et n'aime pas qu'on le scotch).

A noter que pour 100€ une boite spécialisée dans la mousse me faisait un remplissage (sont pas fous?).







Ensuite ya plus qu'a assembler les pièces du puzzle et faire les finitions.

J'ai choisi le sac de Hockey pour transporter le tout car il est solide, léger et à des roulettes. J'ai comblé a l'intérieur coté roulettes avec du polystyrène pour que je puisse le faire tenir debout.



J'en ai aussi profité pour nettoyer mon miroir (eau déminéralisée + liquide vaisselle) et refait une collimation de l'appareil.

Bon faut plus que ces méchants nuages s'en aillent.













En relisant le tout ça a l'air super simple, mais j'en ai vraiment bavé lol. Le plaisir de faire ses propres améliorations et de mettre les "mains de le cambouis" est incomparable. De plus cela permet vraiment de bien connaitre le fonctionnement matériel.



Voilà après avoir piqué les idées des autres je met une des mienne sur le fofo histoire que ça donne d'autres idées à certains.

[jmarc]

Beau travail et de bonnes idées (j'aime bien le point rouge sur le chercheur). Je me demande juste si les charnières de la boite vont aller dans le temps.

Je n'en voit pas mais au cas où je te suggère une fermeture sur la boite en bois, en prenant le sac mal fermé, tu pourrais te retrouver avec le télescope par terre. Je connais quelqu'un qui a cassé sa lunette comme ça.

[Invité astrobruxelles]

waw! beau travail

[Super]

bien bien bien ... du beau boulot tout ça ... je suis pas partisan des grosses caisses en bois, je préfère tout mettre en vrac dans la voiture pour le moment . Un jour peut être ...



Dis moi, pourrais tu peser ton trépied ?... sans la monture hein !!! juste le trépied pour comparer avec le mien rempli de sable (6,4 kg pour ma part) .

J'avais demandé à Rastalaly de le faire mais j'attend encore ...



bon ciel ...

[zeecj]

Ben pour les fermetures j'ai mis des aimants sur chaque coté ça a l'air de tenir, je mettrai surement un vrai fermeture plus tard. Pour les charnières je me fais pas trop d'illusions je verrai sur le long terme.



Pour le poids du trépied après opération : 2.6 Kg.

[yesso]

on peut remplir son trepied de sable? j'etais pas au courant, sa m'intéresse vu que mon eq2 est peu stable, peut tu donner plus d'info stp?

[Super]

on peut remplir son trepied de sable? j'etais pas au courant, sa m'intéresse vu que mon eq2 est peu stable, peut tu donner plus d'info stp?





c'est simple comme bonjour, mais j'ai une EQ3.2 comme Zeecj (c'est quoi ce pseudo de fou ??? ).

Je ne sais pas si tu peux faire la même chose avec une EQ2 (mais sans doute vue la photo que je viens de trouver sur google les trépied semble identiques!!!)



Donc le principe est simple: tu démontes tout, comme sur la photo du haut, tu mets du silicone au niveau des pieds pour faire joint avant de les renfiler et revisser, puis tu mets ton sable (sec !!! sinon t'auras de la moisissure, ça va puer) par en haut... tu bourres un peu de silicone par dessus pour éviter les fuites et tu revisses tout.



Je ne te conseille pas forcément de le faire, c'est lourd après. à toi de voir : 6,4 kg contre 2,6 ... bon c'est bien stable évidemment, le vent peut soufler ça va pas s'envoler mais c'est chiant à porter je te l'annonce dessuite !!!

[Otzi]

Beau boulot Zeecj !



Content que ca serve



Et en plus, le scotch fera office de pare buée pour le chercheur !

[Didou]

Beau bricolage.



Il est vrai que chez moi, je sens les vibrations provoquées par les trains qui passent à 300m de chez moi...

[Super]

Il est vrai que chez moi, je sens les vibrations provoquées par les trains qui passent à 300m de chez moi...



faut mettre du velour sur les rails, ça atténue les vibrations



[Breizhrabit]

Quelqu'un d'autre à essayé cette fameuse mousse expansive ? Parsque j'ai vu des bombe de 500g à 1€50 à Brico-Depotoire, ça peut être super valable



Sinon j'aurais aimé mettre une queue d'aronde femelle sur ma monture et mâle sur les colliers qui n'y sont pas d'origine, j'ai eu beau cherché mais po trouvé une suggestion ou j'suis myope ? Merkiiii

[Super]

Quelqu'un d'autre à essayé cette fameuse mousse expansive ? Parsque j'ai vu des bombe de 500g à 1€50 à Brico-Depotoire, ça peut être super valable



Sinon j'aurais aimé mettre une queue d'aronde femelle sur ma monture et mâle sur les colliers qui n'y sont pas d'origine, j'ai eu beau cherché mais po trouvé une suggestion ou j'suis myope ? Merkiiii





Pour 1,50 euros, tu risques rien de faire la manip ... c'est breveté comme bricolage , yen a plusieurs qui l'ont fait.



Pour ta queue d'arronde je comprends pas ? tu as acheté le tube seul ? et qui dit monture ... dit emplacement pour mettre la queue d'arronde du scope .. je pige point trop ... c'est une EQ 3.2 ta monture ?

[Breizhrabit]

C'est bien une EQ 3.2, j'ai acheté le scope en entier et non en séparé. Ben j'ai bien regardé mais pas de queue d'aronde en vue, y'aurais pas plusieurs EQ 3.2 différents ?



Bon ben j'vais essayé la mousse :-)

[Super]

visiblement il doit bien y avoir plusieurs principe de fixation effectivement, je ne connaissais pas celui là ... mais pourquoi veux tu changer de système ?

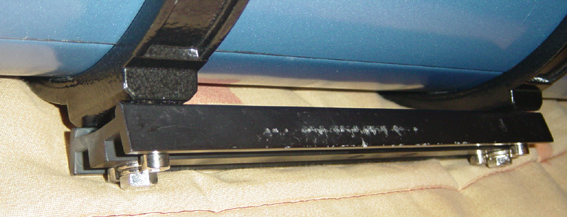

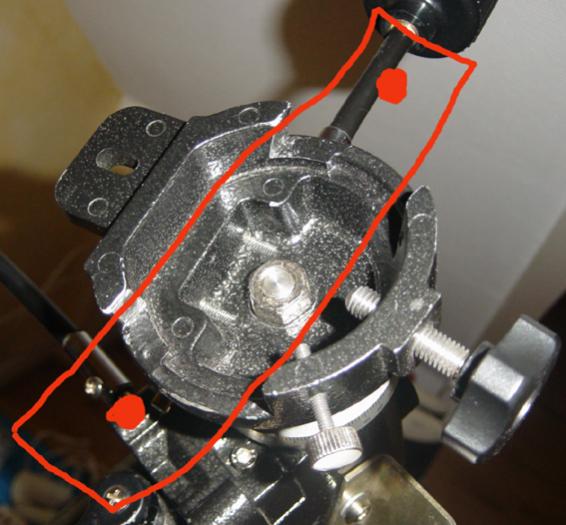

voilà les photos de ma monture et de la queue avec les colliers sur le scope ... en rouge la place que prend la queue avec les deux trous pour les colliers ... sur le coté droit de la monture, on voit les 2 molettes qui tiennent la queue d'arronde une fois en place (une grande et petite) ... as tu ces 2 molettes ?







Les queues d'aronde se vendent au détail, pour la partie femelle je ne sais pas trop ...

[Breizhrabit]

visiblement il doit bien y avoir plusieurs principe de fixation effectivement, je ne connaissais pas celui là ... mais pourquoi veux tu changer de système ?



Ben j'veux changer parsque pour le montage et démontage j'peux juste séparer le tube de la monture en desserrant les 2 vis manuelles sur les colliers, ce qui fait que la monture est assez encombrante, autrement obligé de desserrer avec une clé la liaison colliers/monture ... Assez pénible à la longue. En fait ça serait juste pour un gain de temp et pour que la monture soit moins encombrante pour le rangement dans une caisse par exemple



Et puis ben non j'ai pas ton système.

[galaxie19]

Trés beau travail!!!

[gglagreg]

bonjour



Breizhrabit



moi aussi j'ai le système sans queue d'arronde ...c'est l'ancien système , les nouvelle EQ3-2 ont une queue d'arronde ...



pour le trépied j'ai jamais trouvé qu'il avait un Pb de stabilité ...j'ai jamais eu envie de le bourrer de sable ou autre chose ..... pour tant je fais de la photo avec autoguidage avec ....



pour le viseur , il suffit d'apprendre à viser les deux yeux ouverts ...un oeil qui regarde la cible en direct et l'autre oeil qui voit la croix ( le réticule ) ....bon enfin si vous préférez les point rouges ...



pour le démontage graissage ...j'ai jamais eu le courage de m'y mettre ...Bravo !



j'ai une EQ 6 depuis 3 mois , mais j'ai toujours mon EQ3-2 , et je pense qu'elle retrouvera bientôt son 150 ...



à bientôt

Gg

[Super]

Trés beau travail!!!



tééé tu es de Brive ? on s'est peut être croisé, j'y suis resté 4 ans ... dommage que tu ne te sois pas présenté lors de ton inscription, on aurait pu faire des soirées astro ensemble. Il y a d'autres "brivistes" sur le fofo si ça t'interesse... c'est plus sympa à plusieurs.



pour le trépied j'ai jamais trouvé qu'il avait un Pb de stabilité ..



Le lest c'est bien quand ya un poil de vent ... mais franchement, si c'était à refaire, je crois que j'éviterai.... le trépied plombe trop maintenant .. à tel point que je songe à le vider !

[remy gallet]

Super la Caisse de rangement !







Rémy
