Présentation de mon nouveau télescope !

fvb

Par fvb
dans Les bricoleurs

Messages recommandés

fvb

fvb

Posté
Posté

Bonsoir à tous ! :)

J'ai le plaisir de vous présenter mon nouveau télescope : un dobson 460mm.

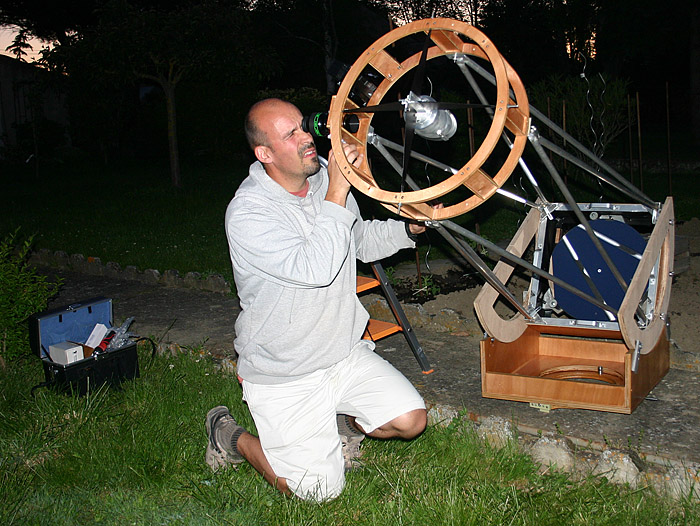

Cet instrument a reçu sa première lumière il y a quelques jours, sur la Lune presque pleine et sur Saturne.

La turbu gênait pas mal (surtout sur Saturne) mais les nombreux détails vus sur la Lune même à faible grossissement laissent présager de belles images dès que les conditions s'y prêteront.

Côté ciel profond, je n'ai pas encore eu "le moment de vérité" mais puisque ça marche en planétaire, je ne vois pas pourquoi ça ne marcherai pas en ciel profond...

C'était donc une première lumière plutôt "technique", ayant le mérite de valider le bon fonctionnement de la machine.

Autant vous dire que j'attends avec impatience de bonnes conditions pour braquer ce gros miroir vers des cibles extragalactiques !

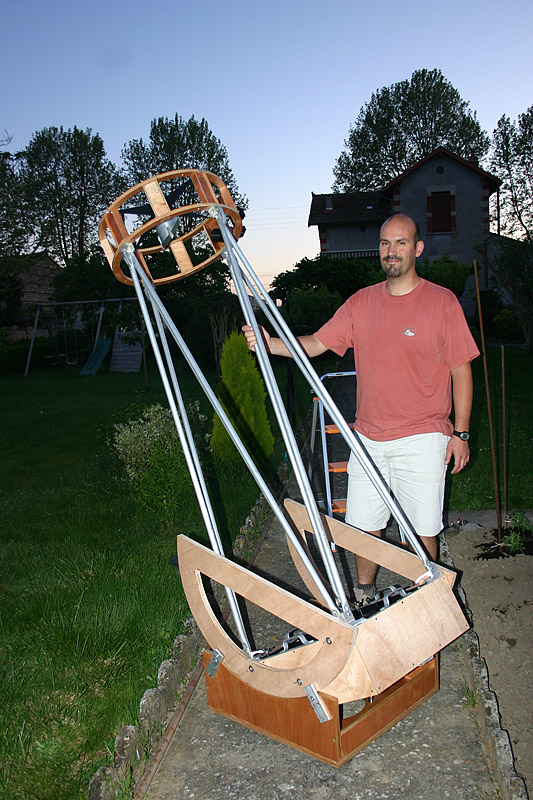

Voici à quoi ressemble l'instrument (et son heureux propriétaire ;) ) :







A ce jour, le télescope doit encore recevoir certaines finitions (vernis sur les couvercles, les tourillons, bafflages, chaussette, etc.



Pour les curieux de la technique, j'ai mis en ligne cette page sur mon site : http://www.astrosurf.com/chouettastro/dob460

Vous pourrez voir en quelques images la fabrication de l'instrument qui s'est étalée sur 18 mois environ.



Fabrice

avet

avet

Posté
Posté

Il est SUPERBE, bravo Fabrice,



Cela me fait très plaisir de le voir (presque) fini!

A toi plein de belles observations.



J'aime bien ton rocker... on va peut-être bien arriver à lancer une mode ;)



Patrick

P.S. C'est vraiment dommage que je ne puisse pas le voir dans 15 jours.

fvb

fvb

Posté
  • Auteur
Posté
jolie bestiole!!!!!!!

pour info, tu as récupéré des pièces "industrielles" ou tu as tout fait toi même?????



Je n'ai pas beaucoup de mérite : j'ai surtout la chance de faire partie d'un club où ça bricole sévère !!! :D c'est grâce à cette structure que le télescope a été fait. Par ex l'araignée et le support du secondaire ont étés usinés au club. (pour plus de précisions, voir la page de mon site dont j'ai donné le lien).

Nous avons aussi fait appel à une entreprise de chaudronnerie pour les soudures alu.

C'est clair que sans l'aide reçue, je n'aurais jamais pu le faire seul (où alors avec des solutions beaucoup plus rudimentaires).

fvb

fvb

Posté
  • Auteur
Posté
Il est SUPERBE, bravo Fabrice,



Cela me fait très plaisir de le voir (presque) fini!

A toi plein de belles observations.



J'aime bien ton rocker... on va peut-être bien arriver à lancer une mode ;)



Patrick

P.S. C'est vraiment dommage que je ne puisse pas le voir dans 15 jours.



Oui, j'avoue sans aucune honte avoir honteusement copié sur le tien ! Mais après tout, c'est pour celà qu'on les montre sur internet, non ?

Quoiqu'il en soit, tant mieux si on lance une mode car cela semble fonctionner plutôt bien !

Dommage pour le WE de l'ascension... partie remise, j'espère !

ça fait longtemsp qu'on cogite un WE avec le Crabe, à mi chemin de chez nous... à méditer ?

kiwi74

kiwi74

Posté
Posté

Superbe réalisation !!!



Je visitais régulièrement ton site dernièrement pour la très belle réalisation de ton dosbon 250mm.



Bravo !!!!!!!!

dobcat

dobcat

Posté
Posté

molts bé , es bounic !y me grade !

superbe du debut a la fin, beau travail, belle finition , un projets pas facile et complet, qui a été mené a bien, felicitations!

fvb

fvb

Posté
  • Auteur
Posté
Excellent!



Eventuellement ajouter une barre de stabilisation horizontale entre les haches?



Patte.



c'était prévu mais j'attends encore pour voir si c'est utile ou pas.

En serrant les freins (deux patins qui agissent sur les tourillons) ça fait se rapprocher les deux tourillons. Mais si je place les freins à l'arrière (en retournant la boîte du primaire dans le rocker), les freins agiront sur la portion des tourillons qui est plaquée à la boîte donc en principe plus de problème.

Si ça ne suffit pas, je ferai une barre.

fvb

fvb

Posté
  • Auteur
Posté
Bonjour

3 petites questions

c'est quoi?








où l'as tu trouvé?

est-ce qu'il y en a 3 ou 4?

merci



Ce sont des roulements de roller, il y en a 4 empilés, ce qui correspond à l'épaisseur de la surface en bois contre lesquels ils roulent (chacun fait 7mm d'épaisseur).

frl68

frl68

Posté
Posté

Pas Maaaaal !



Travail soigné, bravo !



Petites questions (il y en a toujours !) : Tu n'as pas peur que le contact roulements/bois abîme le bois assez rapidement ? (ou ne le marque suffisamment pour gêner le fonctionnement)



Je vois que tu as prévu des freins sur les deux mouvements . Il va falloir qu'ils soient au top pour contrôler les mouvements hyper-fluides (choix du "tout roulement") .Tu peux nous en dire un peu plus sur ces freins ?



J'ai hâte de lire tes premières observations et surtout tes impressions et ton ressenti sur le fonctionnement ...





Franck .

fvb

fvb

Posté
  • Auteur
Posté
Pas Maaaaal !



Travail soigné, bravo !



Petites questions (il y en a toujours !) : Tu n'as pas peur que le contact roulements/bois abîme le bois assez rapidement ? (ou ne le marque suffisamment pour gêner le fonctionnement)



.



ça fait partie des choses que je vais surveiller de près. si le bois se marque, j'envisage de coller un anneau de formica sous le rocker.





Je vois que tu as prévu des freins sur les deux mouvements . Il va falloir qu'ils soient au top pour contrôler les mouvements hyper-fluides (choix du "tout roulement") .Tu peux nous en dire un peu plus sur ces freins ?



J'ai hâte de lire tes premières observations et surtout tes impressions et ton ressenti sur le fonctionnement ...





Franck .



Les freins sont de simples patins de feutrine qui pressent contre les tourillons.

Maintenant que le scope est mieux équilibré (j'ai refait un essai, je n'avais pas monté le chercheur optique la première fois), l'action des freins est moins forte et celà semble bien fonctionner.

Pour le frein d'azimut, je ne m'en suis pas encore servi (c'est moins crucial) et je ne l'ai pas encore finalisé.

Je rentre juste d'un essai dans de très mauvaises conditions (vent fort par rafales et voile important) mais les premières images sont encourageantes (bras de M51 entre autres).

J'attends une vraie bonne soirée pour faire un croa digne de ce nom !

CATLUC

CATLUC

Posté
Posté

Bonjour

Joli bébé bravo.

Simple sobre, tout le contraire du mien.:be:

Pour éviter de marquer le bois un anneau en alu plat sur le pourtour avec un raccord en biais pour que les roulements passent un par un sur le raccord.

Bonne journée.

Luc.;)
