Saturne, la galère planétaire à 254mm!!!

[broxot]

Bonjour à tous,



Comme le titre le dit justement je suis dans une m... Planétaire, y a rien qui va...Voilà je vous post quelques photo faite hier soir avec mon LX6 (254mm/1600mm natif) que je test en ce moment! C'est la première fois que je fais du planétaire, j'ai donc pas d'expérience là dessus, mais mes premiers résultats sont très décevant . J'ai vraiment besoin de votre aide et de vos conseils!



Pour info, à l'oculaire de 20mm, je voir saturne avec ses satellites bien brillants, ça donne bien, mais avec un 5mm déjà la Map semble impossible, j'ai beau tourné dans tout les sens, l'étoile ne s'affine plus . Pour la collim, je trim... J'ai pas la technique, enfin je sais pas... car avec le masque de hartmann, ça semble bien, mais j'ai des étoiles pas net ça bouge...enfin! J'ai une tâche immonde, pas un beau rond!



Quelques chose ne doit pas tourné rond? J'ai vu que lenébuleux27 avait des problèmes aussi avec un 254mm, mais moi c'est bien pire! Que me conseillez vous au vu des tof (à part d'arrêter le planétaire et de ce faire un tabouret avec le LX6 ). Merci de votre aide car je sais plus quoi faire...



pour plus de détails ici et là pour mes essais de collim et finalement là pour le setup et ici pour les résultats en CP.



La map est faite sur une étoile faible ou forte, avec la technique d'aigrette (mais je ne vois pas grand chose, avec le 80ed, l'aigrette était net, là faut y croire!).



Voilà les tofs donc spc900 mode couleur optimisé, 450imag selec, Brillance 32%, gain 33% obtu 1/50, peut pas faire mieux sinon sa sature!je joint une brute et une traitée







avec du tirage + spc900 mode couleur optimisé, 600imag selec, Brillance 31%, gain 32% obtu 1/25, peut pas faire mieux toujours!je joint une brute et une traitée







Un 254mm, ça doit dépoter normalement! Quel Galère...déjà 5 nuits de galère...



@+



BROXOT

[xs_man]

Oui en effet, on est loin du potentiel d'un 250 !

En ce moment c'est la cata côté turbu mais quand même on voit à peine l'anneau ! Je suis perplexe.



Albéric

[selenite]

en effet c'est étrange,si c'était la collim il faudrait qu'elle soit vraiment à l'ouest pour un tel resultat

une question qui va peut être te paraitre bête mais tu ne shoote pas par une fenêtre ouverte par hasard ?

comment sont les images à l'écran du pc ?

[broxot]

Bonjour, en faite je fait mes shoots dehors! quelqu'un à une idée, une solution?



@+



BROXOT

[syncopatte]

Pas moi, mais je suis ce topic avec intérêt, vu que je vais m'y mettre bientôt.



Il y a énormément de chromatisme: liseré, non pire, ça bave en bleu et orange.



Une solution peut-être en travaillant en mono avec filtres?



Patte.

[Hama]

ouff avec un 254 ?!!! ben y a soucis c'est sur mm avec de la turbu, les couches sont très décalées, collimation a revoir.

[broxot]

Bonjour,



Que me conseil tu hama? Est-ce la collimation ou l'optique dedans? Dois-je le démonter voir si tous va bien? Que faire?



Merci



BROXOT

[broxot]

Ce qui me semble curieux c'est qu'en CP j'ai l'impression d'avoir quelquechose de bien non! c'est donc que le scope est bien non!



C'est peut-être la lame de schmidt qui n'est pas bien orienté (je pense que c'est une lame correctrice, donc son orientation à de l'importance), dans ce cas comment vérifié? Le fait que j'utilise un oculaire de 25mm est-il un problème (je vois beaucoup de 10mm!!)? Le primaire est peut être légérement désaxé avec le secondaire?

[domi69]

salut broxot

ben oui ,là il ya un gros soucis: on peut tout imaginer: une turbu de folie(voir turbu locale)une colim. aux fraises ,par consequent une mise au point impossible , un defaut optique majeur ....

je vois que tu as du matos ,je te conseille de faire des essais le meme soir avec 2 ou 3 instruments differents et de comparer

tu dois pouvoir sortir qqs chose de bien

courage

dominique

[Alarcon yves]

Bonjour broxot, j'ai fait un petit tuto sur la manière d'effectuer la collimation de mon Mewlon, si cela peut t'aider. Courage en espérant de tous cœur que ton problème ne vienne pas du tube.

Yves.

[waskol]

Nan, on vois pas les anneaux, c'est pas Saturne, c'est Jupi ça...

(Sans dec, c'est Saturne ? z'êtes surs surs surs ?????)



Dans mon p'tit ETX/70 AT de chez Lidl, avec le Plossl de 4mm pourrave je distinguais très net les anneaux hier soir, et mon image était plus petite...

En tout cas ça ressemble plus à ce que je vois quand je vise Jupiter, et la deuxième photo ne me semble pas trop mauvaise d'ailleurs



tu as quoi comme rapport F/D avec ton jouet ?

Si il est "petit" (<4,5), tu dois certainement te régaler en ciel profond, mais en planétaire, c'est pas la joie normalement.

[selenite]

Bonjour,



Que me conseil tu hama? Est-ce la collimation ou l'optique dedans? Dois-je le démonter voir si tous va bien? Que faire?



Merci



BROXOT



non ne demonte rien et si tu as un probleme optique tourne toi vers ton revendeur,il est sous garantie ton scope ?

[broxot]

Merci yves je vais refaire la collim ce soir, ton tuto sera le bien venu



Je viens de décortiquer la bête! voilà quelques photos, j'ai nettoyé l'optique, dévisé et tout revisé on ne sais jamais et j'ai redressé une des vis du secondaire qui était légérement tordu! Entre nous y'a rien dans un SC, que du vide et des soucis . Bon voilà je vais refaire un essai de collim ce soir, on verra, si vous avez des conseils ou des solutions. Quand à la garantie selenite, c'est un LX6 des années 80! Le fabricant est mort et probablement son premier proprio aussi, alors la garantie...



L'optique avant et après lavage

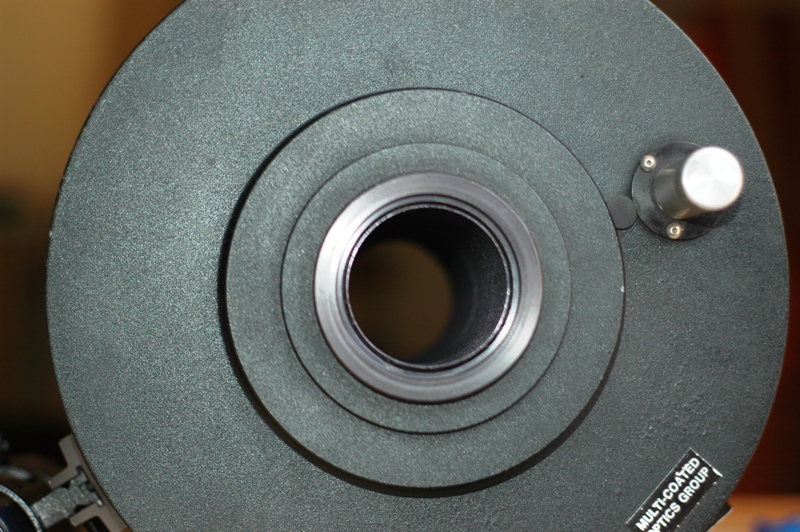

Le barillet inférieur





et le secondaire





Pour info le F/D est de 6.3 natif! Effectivement en CP c'est fast!



Merci et @+



BROXOT

[patry]

Le trèfle dans la dernière image c'est le support du secondaire ?

Il est vachement près du primaire du coup !



Le lavage semblait necessaire en tout cas !



Marc

[broxot]

bonsoir patry,



oui le trèfle c'est le support du secondaire, l'une des vis longue était un peu plié, je l'ai redressé! la focale du LX6, c'est 1600mm et non 2000mm comme la plupart des autres SC 10". Je trouve ça aussi bizzard, de mettre un trèfle comme ça, pourquoi pas raccourcir le tube? Ca laisse peut-être la possibilité de le virée et de revenir sur une focale plus grande, enfin la taille du primaire et certainement spécifique, quand penses-tu? Et que penses-tu de mon problème toi qui à un 8" et un 11"?



@+



BROXOT

[xs_man]

As-tu verifié que les optiques et la mécanique ne portaient pas de marquage pour aligner primaire et lame de fermeture (si c'est bien un SC) ?



Albéric

[broxot]

bonjour,



oui j'ai vérifié les optiques, en effet, il présente des marques de positionnement que j'ai respecté au remontage. Mais avant tout été ok. Est-ce cela pourrait-il provenir de l'acquisition avec la spc? Car je pense que la collim est bonne (merci yves!), pas parfaite, mais.. J'ai toujours trop de lumière! Je m'explique, pour saturne je suis un tuto et le gars a comme paramètres avec un LX200: barlow x2+ tirage+ir/uv-cut+toucam pro 2 mode optimisé 1/33e-gain 80%, gamma 0%-lum 75%, focale de 7500mm (F/D=37). Moi si je prend les même paramètre, mon image est grillé, plein de lumière, il faut que je change très fort les paramètres pour "dégriller". Je vais poster une capture d'écran d'hier.



A l'oculaire de 25mm à l'oeil saturne est vraiment très brillante, donc avec projection oculaire sur un 25mm comme je le fait là, l'acquisition spc est peut-être compliqué, comment faire pour géré cette lumière!



Si vous avez des idées?



@+



BROXOT

[broxot]

Rebonjour,



J'ai refait un montage en projection oculaire avec un TMB burgness de 6mm, avec ça saturne devrait être moins lumineuse, à voir. C'est un constat peu de personne utilise un 25mm en projection oculaire c'est souvent 10mm!



alors hier soir la lune ou j'ai du fortement augmenter l'obturation 1/500 et diminuer le gain et la lumière voilà le résultat:





et la copie d'écran avec saturne avec du tirage ici F/D=30 (projection oculaire de 25mm) avec moins j'ai beaucoup trop de lumière je dois obturer à 1/50 mini et mettre la lum et le gain à 30% max!





Les paramètres que je trouve sur Webastro et sur le net ne sont vraiment les mêmes!



Qu'en pensez vous est-ce que mon problème peut venir de là? Avez vous des solutions?



Merci pour votre aide, je suis à court d'idée!



@+



BROXOT

[xs_man]

Broxot,



C'est difficile de te répondre. Le plus simple ce serait que tu observes avec d'autres astrams ayant des télescopes de 200 à 300 mm (sans se préoccuper de la formule optique) pour comparer les images obtenues à grossissemnt proches.

C'est une solution qui te permettra au moins de voir si c'est la turbu qui est responsable ou si tu as aussi un problème sur la chaine optique.



Albéric

[broxot]

merci xs_man,



j'ai un LX90 que j'équipe pour le moment, je ferai les tests avec la même config, on verra en tous cas merci encore



@+



BROXOT

[Frederic Jabet]

Fais un test simple : capture nous une image intra et extra focale d'une étoile. Tu fais un petit AVI que tu stack avec registax pour avoir une image un peu comme cela :



[waskol]

Nan, on vois pas les anneaux, c'est pas Saturne, c'est Jupi ça...

(Sans dec, c'est Saturne ? z'êtes surs surs surs ?????)



Dans mon p'tit ETX/70 AT de chez Lidl, avec le Plossl de 4mm pourrave je distinguais très net les anneaux hier soir, et mon image était plus petite...

En tout cas ça ressemble plus à ce que je vois quand je vise Jupiter, et la deuxième photo ne me semble pas trop mauvaise d'ailleurs



tu as quoi comme rapport F/D avec ton jouet ?

Si il est "petit" (<4,5), tu dois certainement te régaler en ciel profond, mais en planétaire, c'est pas la joie normalement.



Non mais dites le que je n'ai pas ma place ici. aucune réaction...

Bon, Je voulais juste arriver sur cette question : ton tube serait il atteind de presbytie (si on peu qualifier ainsi d'un instrument qu'il voit de loin et non de près) ?

Je m'explique, peut être que le foyer optique de ton scope se construit trop loin ou trop près par rapport à ce qu'il devrait ? Auquel cas peut être celà est-ce du au positionnement longitudinal du primaire par rapport au mirroir secondaire ?



F/D=1600/254=6 (ça fait encore petit pour du planétaire à fort grossissement, non ?)

Enfin moi, ce que j'en dis...

[broxot]

Bonjour et merci pour votre aide



chronum: ok je vais faire un cliché (une image directement issue de la spc te suffira?). Je place la spc au foyer et je défocalise un peu en intra et en extra et je rend une image dans QCfocus, c'est bien cela! En tout cas merci encore pour ton aide!



waskol: oui en ciel profond c'est très rapide et ça donne pas mal, en tout cas avec le LX6, je ne suis pas déçu, c'est en planétaire que je suis déçu . En faite, j'ai lu des critiques sur le LX6 F6.3 pour le planétaire, mais bon de la à avoir une saturne qui ressemble à jupi . En plus, Il y a au Us des gars qui sorte des trucs avec le LX6 F6.3 en planétaire comme là et là (Mars, saturne et jupi), donc c'est que le LX6 peut le faire! Donc, je dois pouvoir réglé le bignou pour le faire .



Pour info, un extrai du manuel:"Perhaps the most significant advancement in commercial telescopes since the introduction of the Schmidt-Cassegrain itself, the Meade f/6.3 optical system results in numerous advantages over the traditional f/10 telescope system. Fields of view are 59% wider, images are 2 1/2 times brighter, and photographic times are 60% faster than those obtained with f/10 telescopes. Because of their computer-optimized ultra high contrast baffling, all of this is possible without any compromise of resolution or performance on high power lunar and planetary work."





@+



BROXOT

[waskol]

oui, je pense que le test de chronum te permettra d'être fixé assez vite sur la position réelle de ton foyer par rapport à la position où il devrit se trouver.



En tout cas, il n'y a pas de raison que tu n'arrives pas a avoir quelque chose de moins bon que ce que j'obtiens avec mon ETX70 de chez Lidl (ce qui me semblerais franchement étonnant) !



Pour info : l'ETX70 c'est un rapport F/D de 350/70=5, avec une image nette, certes petite mais nette, de Saturne et surtout de ses anneaux.

[broxot]

Merci waskol, j'espère régler mon problème de planétaire, on verra, sinon le LX6 restera dédié au CP "rapide".



Pour info et pour les adepte du pas cher, voilà un montage pour projection oculaire, en faite un simple manchon de 32mm avec un joint intérieur, il marche avec tous mes oculaires, même le burgness 6mm, qui lui sied parfaitement, pas de jeu trop important que du bohneur lentille à environ 35-40mm du capteur spc soit un gradissement de x4.5 à x5.5 avec un oculaire de 6mm!







@+



BROXOT

[broxot]

Re,



Voilà chonum, j'avais oublié, mais j'ai une photo en intra ou extra je sais plus avant le nettoyage des optique, mais avec l'optique collimaté par mes soins . Qu'en penses-tu? Veux-tu d'autres clichés?





@+



BROXOT

[Hama]

bon deja fais une image extra et une intra avec un diametre un peu plus serré que l'on puisse voir les anneaux de diffraction .

en tout cas sur ton image la collimation est deja pas bonne si tu vas vers la map le defaut va s'emplifier.

[broxot]

Ok je vais faire ça ce soir si le ciel le permet



PS: comment tu vois que la collim est déjà pas bonne, l'ombre semble concentrique non!



Merci hama

[broxot]

Bonsoir,



Voilà Hama et chonum les clichés avec la spc au foyer : focalisé, intra et extra, qu'en pensez vous? La lumière périphérique fluctuait perpétuellement et assez fortement, pas moyen de faire mieux avec les paramètres spc, j'ai essayé d'ajuster l'obturation et le gain, mais en vain .









Merci à vous



BROXOT

[Alarcon yves]

Bonsoir Broxot, je suis pas spécialiste loin de la, mais sur tes dernières images je vois une forte turbulence, impossible de régler quoi que ce soit. Tu est sure que ton instrument est à température, ou alors tu à une source de chaleur prés du tube. Je sais qu'il est en poste fixe, comment est fait ton observatoire, tu là déjà utiliser avec un autre instrument de gros diamètre.

Yves.
