spectro Vision du spectre solaire au lhires III

[gabal]

Une séquence d'image couvrant le spectre solaire prise avec un apn non défiltré ce qui correspond bien à ce que l'on voit au lhires III.

C'est en mode F, à main levée, en jpg avec plein de poussière sur le capteur, mais je suis content

Fait avec windows movie maker

http://cjoint.com/?hqthzOrWvM

[Jean Louis]

Une séquence d'image couvrant le spectre solaire prise avec un apn non défiltré ce qui correspond bien à ce que l'on voit au lhires III.

C'est en mode F, à main levée, en jpg avec plein de poussière sur le capteur, mais je suis content

Fait avec windows movie maker

http://cjoint.com/?hqthzOrWvM

Une autre face de l'observation solaire:).Peux tu commenter pour de néophytes.

[gabal]

En guest star :

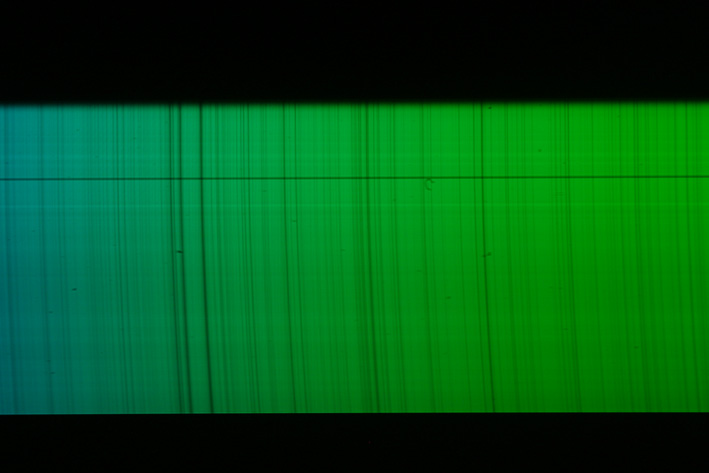

Le triplet du magnésium :

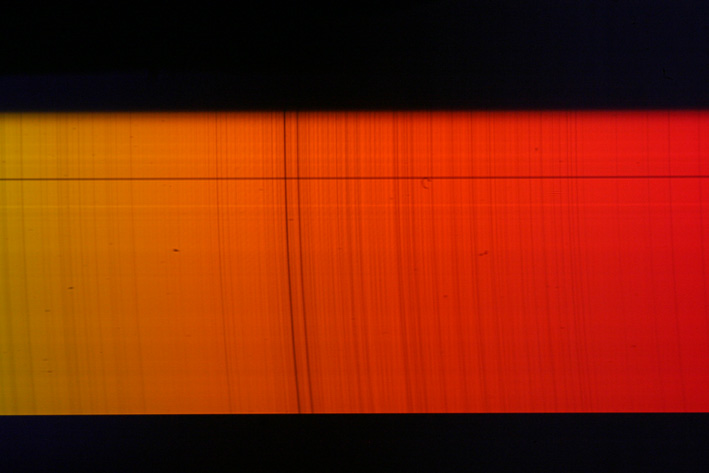

Le doublet du sodium

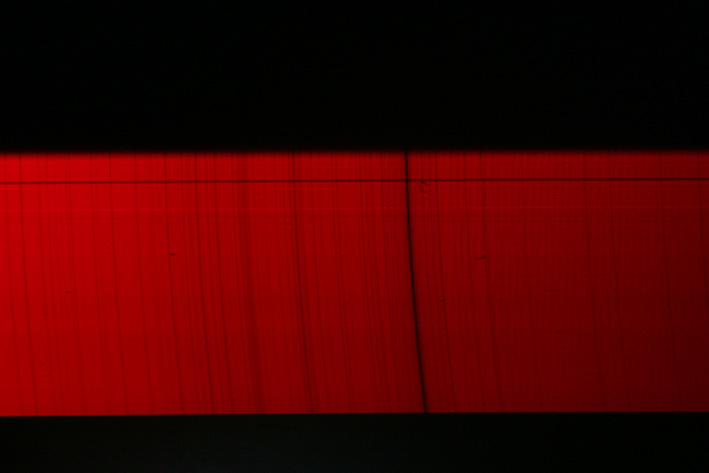

Et le tres célèbre h_alpha



Remarquez la chute de sensibilité de l'apn, non défiltré, mais qui correspond bien à ce que l'on perçoit à l'oculaire du Lhires III.

[gabal]

Pour ceux qui connaissent le soleil que par l'observation visuelle ou photographique, un petit topo sur la spectro solaire :

En décomposant la lumière du soleil par un prisme ou un réseau on obtient un arc en ciel. Si la dispersion de la lumière est grande, ici un réseau de 2400 trait/mm, de subtiles raies noires apparaissent et hachurent le spectre solaire. C'est la signature des éléments chimiques contenus dans les milieux denses que la lumière solaire a traversé pour venir à nous. Il y a donc en absorption les éléments de la surface solaire émittrice mais aussi de notre atmosphère.

On peut en déduire tout un tas de choses, T°, densité, abondance, composition, champs magnétiques, champs de vitesse, en fait pratiquement tout ce que l'on connait des objets en astrophysique. Et c'est à votre portée

[Jean Louis]

Un grand merci,Gabal:).Apprendre à connaitre notre étoile est utile et ça nous permet de mieux expliquer lors de manifestations publiques.

[gabal]

Mise bout à bout, les 9 images (unitaires Jpg) forment un long ruban arc en ciel. Toutes les couleurs du soleil y sont, du violet au rouge profond, proche infra rouge. On remarque qu'il émet une lumière centrée sur le jaune vert, ça tombe bien c'est le maximum de sensibilité de notre oeil et de nos apn non défiltré . De nombreuses raies spectrales d'éléments chimiques, molécules ou atomes sont visibles dont la très observée H-alpha des instruments solaires, large dans le rouge profond en fin de ruban.

Le spectre original fait 20 kpix de long, ici réduit à 9kpix. Si y a des amateurs de la version originale faites le moi savoir

[Poussin38]

la full la full



génial le collage : l'étalement des raies les plus fortes peut il être interprété par l'effet zeeman?

[gabal]

Il peut y avoir plusieurs raison, l'effet zeeman en est une, mais pour le h-alpha, l'effet doppler en est une autre. On se sert de la forme des raies pour modéliser des surfaces stellaires pourtant non résolue par nos télescopes actuels. C'est bien l'effet du champ magnétique, zeeman, sur les raies qui permet ce miracle, celui ci étant plus fort au niveau des taches, et la rotation aidant, le profil des raies changent avec le temps. On fait une doppler/zeeman. Ainsi on connaît le cycle des taches solaire, leur taille, position, t° sur des astres bien plus lointain que notre étoile. En ce moment le soleil ne présente pas de taches et j'ai utilisé le spectro sans instrument en visant à main levée le soleil. je pense que c'est plutôt le doppler qui élargie les raies ou l'épaisseur de la région d'absorption.

Pour la full je vais peut être attendre qu'il y ait plus d'émules, ca risque d'allonger considérablement le post !

Une manip possible est de faire un spectre d'une région active pour mettre en évidence le zeeman mais au foyer d'une lunette, en plaçant la fente sur une tache.

[gabal]

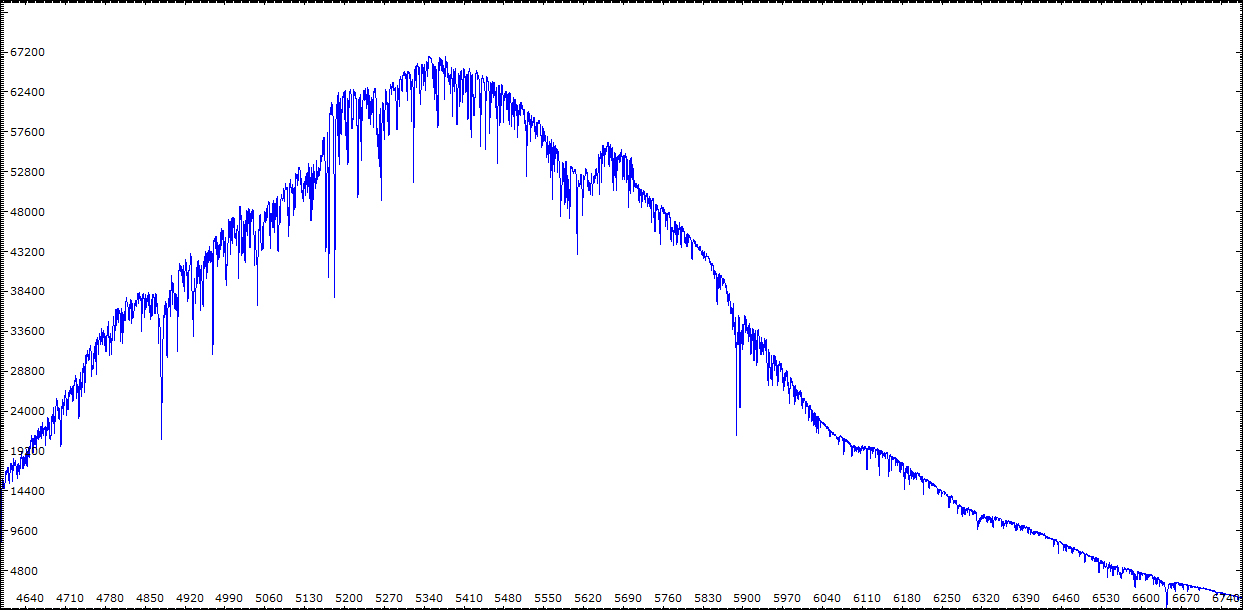

The Courbe, faut pas trop s'y fier, les images étaient unitaires, à main levée, sans offset, en jpg, avec un apn, en tongle, le mode F quoi...



[Tetsuo]

Vraiment chouette ça donne envie

Quel definition !!



Pourquoi les raies apparaissent elles courbe?

[gabal]

Merci, je ne sais pas encore pourquoi les raies sont arciformes, c'était une première utilisation du lhires III pour moi, à part une observation visuelle précédente. Il y a plein de réglages à faire du spectro. Sinon ça n'est pas génant pour la réduction du spectre, il suffit de réduire la zone de bining et de corriger le slant. J'aimerai bien refaire la manip avce un apn défiltré ou baadérisé.

[José9]

Magnifique, tu me donnes envie

[gabal]

C'est le but

[tatien]

c'était une première utilisation du lhires III pour moi



ça y est, tu as craqué pour un Lhires III!

Des hordes de spectres vont bientôt hanter cette rubrique.

[Will]

ça y est, tu as craqué pour un Lhires III!

Des hordes de spectres vont bientôt hanter cette rubrique.



Ca fout les boules vot truc ...

[gabal]

Ouaip !

T'as qu'à voir un spectro et tu verras que ça fout les jetons ce truc là . Tu tiens là un des plus merveilleux instrument de la connaissance.

En tout cas le mien trône toujours sur la table de la salle à manger. Je sens que je vais me faire virer un de ces jours mais là au moins je peux observer la bête et la tenir en respect. Pour les spectres venus du ciel et pas des abats jours, faudra attendre encore un peu...



En tout cas pour ceux que le soleil interressent allez faire un tour sur les sites mentionnés dans le post des ccd linéaires. Une mine, attention migraine sous roche...

[gabal]

Pourquoi les raies apparaissent elles courbe?



Ca y est j'ai trouvé. Fallait lire la doc !

Dans le lhires on est en montage lithrow donc une seule lentille et un montage en rélexion. On est légèrement hors axe, mirroir plan renvoyant le faisceau entrant sur le réseau à réflexion à traver la lentille, faisant alors office de collimatrice. Euh, un extrait de la doc, ça serat plus clair :

"NOTE: La courbure des raies en grand champ est normale: elle est due au fait qu'on travaille en 3D,

et non dans un plan: Le fait que le faisceau retour passe à coté du miroir de renvoi impose de

travailler avec un léger hors-axe. Cela conduit à une déformation des raies - c'est de la simple

géométrie."

CQFD

[Tetsuo]

Ok merci

Heureusement ce n'est pas genant.

[Franck34]

ohpopo... t'as craqué ! j'en étais sûr.

La longeur des spectre est impressionnante. As-tu réussi à câler les raies d'un spectre connu pour pouvoir avoir des données calculées : T°, densité, abondance, composition, champs magnétiques, champs de vitesse que tu cites

[jubu]

rhooooooooo y'a plein des couleurs:wub: c'est zoli votre truc même si on comprend rien:be:



Beau boulot Thierry !

[gabal]

Merci les gars, ça fait chaud au coeur de se savoir compris

Et comme Jubu t'as rien à faire de sérieux en ce moment et que tu animes la section soleil, va voir les liens de spectrohéliographie, ici :

http://www.astrosurf.com/spectrohelio/index.php

http://www.astrosurf.com/rondi/obs/shg/index.htm

Le meilleur moyen d'observation du soleil, sans filtre h_alpha ou calcium, mais tous cela à la fois avec un spectro et une webcam !!
