Mozaique lunaire du 14 aout

[cezanne]

Bonjour à tous,



Voici une mozaique lunaire faite dans la nuit du 13 au 14 aout vers 3h.

Elle est composée de 12 images (chacune de 100 images).

Toucam pro II au foyer du 254/1200 sur un balcon à Toulouse.



40%



La full



http://img36.imageshack.us/img36/566/moon1r.jpg



A+

Manuel.

[Phanou47]

Ta lune est trés belle, mais il y a une vilaine trame.

A+

[cezanne]

Salut,



Des fois l'affichage est bien et parfois non, d'ou ca peut venir?



Manuel.

[selenite]

oui c'est dommage pour la trame,j'ai pensé au depart à la compression de l'image mais quand j'utilisais la spc 900 j'avais parfois ce genre de trame

l'image est bien quand même

[cezanne]

Mon écran est vraiment pourri mais sur la full quand on zoom, ca m'a l'air pourtant bien, non? C'est peut être mon écran.



Manuel.

[selenite]

Mon écran est vraiment pourri mais sur la full quand on zoom, ca m'a l'air pourtant bien, non? C'est peut être mon écran.



Manuel.

ben sur la full je vois une trame mais moins prononcée

[rmi]

Concernant la trame, as-tu utilisé le mode raw pour cette photo ? J'avais le même problème avec ma spc900 en ayant modifié le firmware avec WcRmac ...

[cezanne]

Oui, j'ai fais mon avi en mode RAW

[rmi]

Pour ma part je n'avais pas trouvé de solution, je suis repassé au firmware original. Je crois qu'il y a des filtres dans photoshop (du style dé-entrelacement) qui permettent de corriger le pb. S'il y a d'autre utilisateur de webcam qui ont trouvé la solution en mode raw, je suis également preneur ...

[LDM-psycho]

Dommage pour la trame.Ton images est superbe.

[Frederic Jabet]

Une diminution de la taille fait bien ressortir les trames.

[cezanne]

En fait a la différence de d'habitude, j'ai fait l'assemblage sous Imerge.

Parce que j'avais enregistré les images seulement en BMP alors qu'habituellement je les enregistrer en fit et je faisait l'assemblage avec Iris.



Peut être que le problème vient de là ou alors du mode RAW. et en mode normal, pensez-vous que je peut obtenir un bon résultat ou bien vaut-il mieux rester en RAW? Ou peut etre en mode optimisé non RAW



Il y a longtemps que j'attends un petit croissant devant mon balcon et ce soir il sera devant mais que vers 5h-5h30, c'est chaud, ça fait très tard ou plutôt très tôt.



Manuel.

[xs_man]

Si tu veux lisser la trame, 100 images compositées ne suffisent pas.

Lorsque j'imageais avec la Touc en RAW, je comptais au moins 500 images compositées (après sélection). Donc faire des Avi de 1000 à 1500 images.

Et surtout, l'image ne doit pas rester 'statique' mais se déplacer sur le capteur pour lisser la trame au compositage.



Sous Iris, il y a une fonction pour dé-tramer les images si c'est périodique. Voir sur le site d'Iris.



Albéric

[cezanne]

Merci Alberic,



J'ai utilisé mon PC fixe parcque le portable ignore beaucoup trop d'images (manque de puissance et donc il a fallut que je mette une rallonge USB sur la Toucam, le probleème vient peut-être de là.



Manuel.

[sunfish22]

Bonsoir,



J'ai essayé de supprimer la trame en utilisant la fonction de transformée de Fourier sous Iris. Ce n'est pas parfait, mais ça améliore le résultat, je pense. Après il faut faire des essais, ou savoir exactement les zones à supprimer après transformée. On perd aussi un peu en contraste ?





J'utilise la recette de cuisine suivante :



>loadbmp24bw moontemp (il faut une image N&B )

> FFTD x y

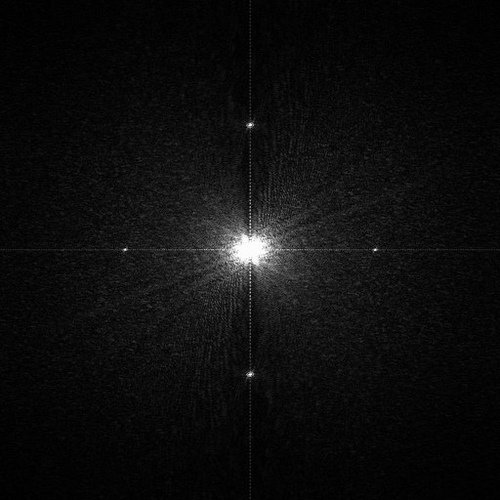

L'image 'x' obtenue après application de la fonction FFTD (et après modification des seuils) :





>FFILL 0

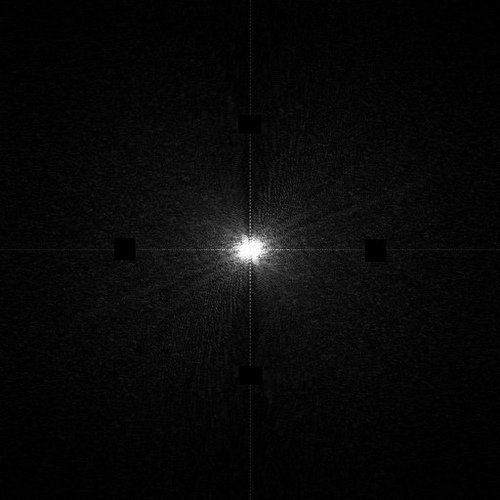

L'image 'x' après suppression des zones qui provoquent le tramage :





>save x

>FFTI x y

>save moontemp



Si vous avez des commentaires et suggestions sur la facon d'améliorer ce traitement des trames, n'hésitez pas !



Jean

[LGT150]

voila une belle lune

amicalement Lucien

[LDM-psycho]

Joliment ratraper bravo.

[cezanne]

Salut Jean,



Merci beaucoup pour ton aide, c'est vraiment sympas de prendre un peu de ton temps pour aider.



Manuel.

[sunfish22]

Bonjour Cezanne,



Pas de quoi ! Vu le temps couvert de m............ que l'on a sur la cote nord bretonne, je ne suis malheureusement pas débordé par le traitement de mes images !!!!



Cela dit, c'est vrai que l'on ne sait jamais trop quoi faire pour éviter ou supprimer ces fichues trames lorsqu'elles apparaissent !



Jean

[selenite]

trés bien cette derniere version !

[patry]

Tu peux aussi, dans la mesure où tu réduis la taille de l'image, changer de mode de travail pour la réduction.

Au lieu de la réduction géométrique "simple", tu peux faire un binning qui va réduire les 2x2 (ou plus) pixels en un seul (égal à la somme des valeurs).

La trame va se retrouver diluée sur la totalité de l'image, c'est pas parfait, mais ca fonctionne.



La solution du filtrage en domaine fréquentiel, c'est LA solution qu'il faut quand la trame est bien nette et répétitive comme là (les impacts sont très marqués sur l'image fréquentielle) !





Marc

[sunfish22]

Merci Marc pour ces infos.



Autre question, sais tu pourquoi les points à supprimer après application de la transformée de Fourier sont dans les coins (généralement le cas sur mes images) ou sur les axes, comme dans cet exemple ? C'est suivant l'orientation ou la fréquence des trames ?



Jean

[louloulastro]

salut

la deuxieme est super : pas de trames sur mon ecran.

loulou

[rmi]

Cela dit, sur le fond du problème, j'ai refais des tests hier avec ma spc900 avec les différents firmware dispo dans WcRmac, la différence n'est vraiment pas flagrante (en tout cas avec l'optique utilisée). Si c'est pour ré-appliquer des traitements ensuite sur PC, je ne suis pas sur que le mode raw soit vraiment indispensable ...

[cezanne]

Merci à vous,



j'avais utilisé mon pc fixe e donc utilisé une rallonge pour la webcam, je pense que ca vient de là.



Pour faire un binning qui va réduire les 2x2 pixels en un seul, je ne sais pas trop comment faire, ont peut avec Iris?

Le problème c'est que je vais perdre en résolution, donc je perds l'intérêt de la mosaïque.



Manuel.
