Motoriser une Mizar AR

[lgjean]

Bonjour





J'ai acheté d'occase une monture Mizar AR et je voulais la motoriser pour faire de l'astro-photo. Comme c'est du "sasfépu" impossible de trouver le matériel prévu pour cette monture



J'ai écris à Unterlinden et voilà leur réponse (zon pas trainé à me répondre !!!)



*******

Désolé nous n'avons plus de moteur d'origine pour cette monture.

Cette monture n'est plus commercialisée depuis 9 ans.

Il reste néanmoins une alternative moyennant une légère diminution du diamètre de l'axe de montage moteur,

pièce déjà présente sur votre monture :

GA001 motorisation AD pour monture Kepler M....70 EUR

avec raquette de commande

*******





Je n'ai jamais vu de près une motorisation de monture équatorial, il parlent de quel axe ?

Il faut un tourneur pour usiner la pièce ?



Et quelle est la qualité des moteurs Kepler ? Comme c'est du chintok, ça me ferais mal de mettre une bouse sur une super monture



Où alors il y a moyen de se faire soit même la motorisation, par exemple avec un moteur pas à pas (j'ai des connaissances pour manier ces moteurs)



Merci !











Jean

[GéGé]

Bonjour!



Peux tu nous donner une photo de la monture, et une photo de près de cet axe moteur?



Rien à craindre avec les motorisations Kepler, elles marchent bien!



[lgjean]

Bonjour!



Peux tu nous donner une photo de la monture, et une photo de près de cet axe moteur?



Rien à craindre avec les motorisations Kepler, elles marchent bien!







Je n'ai pas encore reçu la monture, mais j'ai des photos :





Sinon autre question, les filets de fixation d'instrument c'est du pas métrique où c'est du pas spéciale ?







Jean

[GéGé]

Je ne connais pas le pas...



Concernant l'axe moteur, je suppose qu'il s'agit du gros axe chromé que l'on voit sur ta photo, au-dessus et à gauche de celui qui porte la roue dentée.

Evidemment, il n'y a pas de photo de la motorisation proposée par OU pour la monture Kepler .

Mais si ça se monte et si le diamètre de cet axe doit être rectifié, un tourneur te fera cela proprement sans problème.



Je ne peux te répondre plus précisément, sorry! Tu n'as pas la possibilité d'aller chez un revendeur avec ta monture?



[lgjean]

Je ne peux te répondre plus précisément, sorry! Tu n'as pas la possibilité d'aller chez un revendeur avec ta monture?





Ah oui tient, j'y avais pô pensé



J'irais chez Uranie, doivent pouvoir m'aider, mais ils n'ont pratiquement que du Astroprofessionnal, pas terrible comme marque





Par-contre si je ne peux motoriser cette monture, faire du suivi en manuel c'est faisable où pas ?

Je ferais de la photo en parallèle avec un téléobjectif 400 où 500mm max.



Jean

[Leimury]

Ah oui tient, j'y avais pô pensé



J'irais chez Uranie, doivent pouvoir m'aider, mais ils n'ont pratiquement que du Astroprofessionnal, pas terrible comme marque





Par-contre si je ne peux motoriser cette monture, faire du suivi en manuel c'est faisable où pas ?

Je ferais de la photo en parallèle avec un téléobjectif 400 où 500mm max.



Jean



Bonjour,



J'ai vu un moteur universel avec variateurs pour 45E

http://www.astronome.fr/produit-moteur-a-pile-135.html



Vu que c'est pour du piggy pack, ça devrait le faire



Bon ciel

[lgjean]

Bonjour,



J'ai vu un moteur universel avec variateurs pour 45E

http://www.astronome.fr/produit-moteur-a-pile-135.html



Vu que c'est pour du piggy pack, ça devrait le faire



Bon ciel



Chez Uranie il y a même encore moins chère !

http://www.uranie-astronomie.fr/fiche-categorie/accessoires-astrooe-motorisations-et-goto.html?call=listing_produit&page_num=1&order=prix_ht



C'est quoi du "piggy pack"



Décidément je ne comprends pas le langage lémurien





Jean

[Leimury]

Chez Uranie il y a même encore moins chère !

http://www.uranie-astronomie.fr/fiche-categorie/accessoires-astrooe-motorisations-et-goto.html?call=listing_produit&page_num=1&order=prix_ht



C'est quoi du "piggy pack"



Décidément je ne comprends pas le langage lémurien





Jean





Bonjour,



A dos de cochon si on traduit mot à mot.



Le cochon, c'est le tube

Le cavalier, c'est l'appareil avec son objectif.



C'est quant on se sert de la monture du téléscope comme table équatoriale.

C'est également à ça que sert la vis kodak qu'on trouve actuellement sur un des anneaux de la plupart des newtons sur monture.



Le lien ne marche pas.

L'important, c'est d'avoir un moteur dont tu peux faire varier la vitesse.



Bon ciel

[lgjean]

Ben si le liens marche !

Sinon aller sur le site et dans accessoires section moteur



Jean

[lgjean]

Hello, de retour avec ma monture

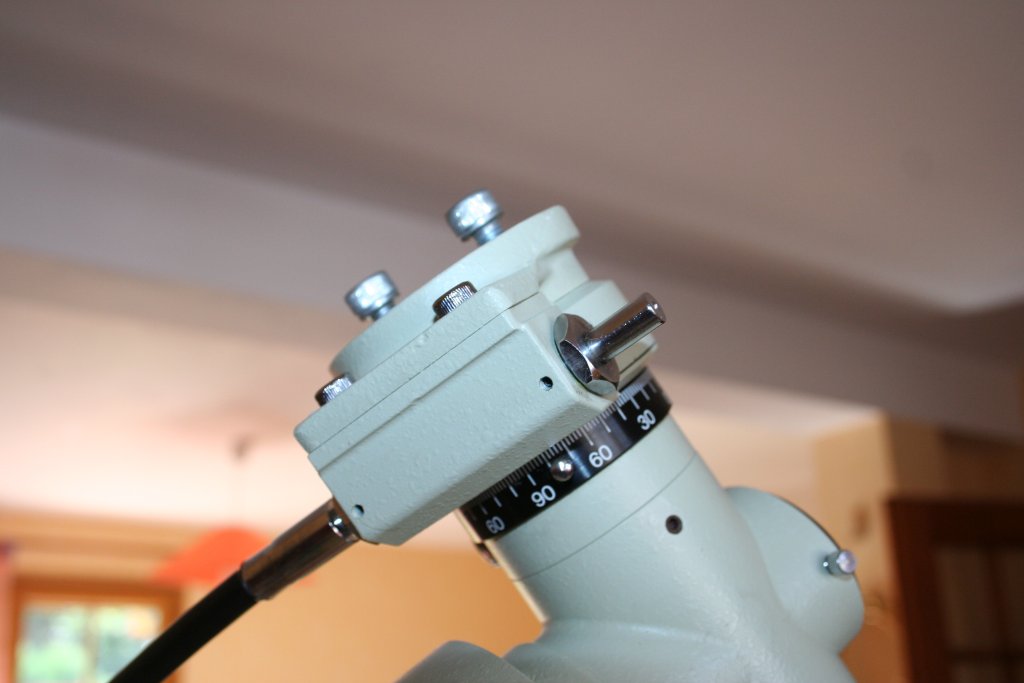

Voici des vues rapprochées :







On vois des petit trous, ils sont filetées. D'après la notice on peut la motoriser en 2 axes !



Ca vous inspire quelque chose ?





Jean

[Titix]

ah une mizar une vrai.

Miam



Je crois que sur le net j'avais vu qq'un qui l'avait motorisée celle là mais comment ?

En tout cas, bon choix. Belle et bonne monture. kif kif taka. J'ai la misar EX. Un bon trépied bois bricolé et ce sera le tiptop.



C'est pour y fixer une lunette taka ?



Bon ciel

Titix

[lgjean]

Non pour APN avec téléobjectif et lunette de suivi (dans un premier temps) et aussi pour du visuel avec un future MAK pour l'année prochaine







Jean

[Leimury]

Hello, de retour avec ma monture





On vois des petit trous, ils sont filetées. D'après la notice on peut la motoriser en 2 axes !



Ca vous inspire quelque chose ?





Jean



Bonjour,



Les deux petits trous, j'ai l'impression que c'est plutôt pour la lubrification.

Ca permet de mettre de la graisse sans avoir à tout démonter.



Pourquoi diable veux tu la motoriser sur deux axes ?

Tu compte faire de l'autoguidage ?



Le moteur en AD sert mais le moteur en DEC pas vraiment si tu compte faire uniquement du piggy pack.



Pour les moteurs, tu peux peut être voir chez Medas

http://www.medas.fr/index.php?option=com_catalog&action=recherche&famille=general



De bonnes chances pour que la notice ait été traduite chez eux.

Si tu as une références pour la motorisation, possible que ça corresponde à un article référencé chez Medas.



Bon ciel

[lgjean]

Oui j'aimerais bien faire de l'autoguidage, ça m'amuse

Par-contre je n'ai aucune référence et c'est ça le problème !



Bon je vais essayer chez Medas...







Jean

[lgjean]

Je suis allé chez Uranie, ils ont appelé Medas, ils ont dis que c'était mort pour le moteur d'origine.

Du coup au magasin ils m'ont sorti une motorisation double axe d'EQ3. Ben y pas moyen ça ne va pas dessus, surtout au niveau du pignon, les dents ne correspondent pas du tout :-(

Et la fixation encore moins !

Mais j'ai quand même commandé une motorisation d'EQ1, 35 euros je ne perd pas grand chose, je pense trouver une magouille pour installer ça.





Par-contre j'ai une autre question, je voudrais bien mettre une embase, mais la personne n'a pas su me répondre sur ce qu'il faut que je mette.

Comme dans ce domaine je n'y connais rien non plus, je cherche une embase à fixer sur ma monture, au niveau des deux grosses vis. (voir les photos). L'entre-axe des vis fait 35mm, le diamètre total du support 70mm.



Le but serait de pouvoir me faire une platine amovible pour mon APN, que je puisse l'enlever facilement pour mettre un instrument.

J'avais demandé si il existait des embase de queue d'aronde, mais la personne m'a dit que ce genre d'embase est fixé sur toutes les montures, et donc on en trouve pas en pièce détaché. Elle va se renseigner mais semblait pessimiste...



Avez-vous une idée de ce que je peux mettre sans que ça me coûte un bras ?







Merci







Jean

[Leimury]

Je suis allé chez Uranie, ils ont appelé Medas, ils ont dis que c'était mort pour le moteur d'origine.

Du coup au magasin ils m'ont sorti une motorisation double axe d'EQ3. Ben y pas moyen ça ne va pas dessus, surtout au niveau du pignon, les dents ne correspondent pas du tout :-(

Et la fixation encore moins !

Mais j'ai quand même commandé une motorisation d'EQ1, 35 euros je ne perd pas grand chose, je pense trouver une magouille pour installer ça.





Par-contre j'ai une autre question, je voudrais bien mettre une embase, mais la personne n'a pas su me répondre sur ce qu'il faut que je mette.

Comme dans ce domaine je n'y connais rien non plus, je cherche une embase à fixer sur ma monture, au niveau des deux grosses vis. (voir les photos). L'entre-axe des vis fait 35mm, le diamètre total du support 70mm.



Le but serait de pouvoir me faire une platine amovible pour mon APN, que je puisse l'enlever facilement pour mettre un instrument.

J'avais demandé si il existait des embase de queue d'aronde, mais la personne m'a dit que ce genre d'embase est fixé sur toutes les montures, et donc on en trouve pas en pièce détaché. Elle va se renseigner mais semblait pessimiste...



Avez-vous une idée de ce que je peux mettre sans que ça me coûte un bras ?







Merci







Jean



Bonjour,



La motorisation EQ3 se monte pas à la place du flexible ?



Il y'a des platines toutes faites qui existent

http://www.maison-astronomie.com/-0/platine-pas-kodak-pour-monture-az3-850.html

Essaie voir chez Uranie vu qu'ils sont près de chez toi.



Ben tu vois, c'est typiquement le cas ou la bricole coute pas cher, est pas compliquée, à la portée de deux bras gauches (deux trous, trois en comptant la vis kodak) et avec rien comme outillage (une perceuse).



Pour les vis pas kodak, la maison de lastro les vend pas 5

Tu en trouveras surement chez un quinquailler près de chez toi.

Un magasin Harley davidson doit pouvoir te dépanner d'une vis pas américain de 6.



Bon ciel

[lgjean]

Finalement je suis allé chez l'Astronome à Lorient, ils m'ont trouvé un moteur qui va pil poil sur ma monture !

Mais pas donnée, 140 euros pffff

http://www.astronome.fr/produit-moteur-sky-optic-pour-monture-sky-view-i-771.html



J'espère qu'il tourne rond ce moulin !



Et j'ai pris aussi une embase Vixen qui va également sur ma monture, allez hop 55 euros !

http://www.astronome.fr/produit-embase-photo-femelle-pour-queue-d-arronde-style-vixen-599.html



Et enfin j'ai pris une queue d'aronde spécial APN, et hop 23 euros !

http://www.astronome.fr/produit-queue-d-aronde-avec-vis-1-4--936.html





Ca va barder ce soir quand la ministre des finances va rentrer





Jean

[Leimury]

Finalement je suis allé chez l'Astronome à Lorient, ils m'ont trouvé un moteur qui va pil poil sur ma monture !

Mais pas donnée, 140 euros pffff

http://www.astronome.fr/produit-moteur-sky-optic-pour-monture-sky-view-i-771.html



J'espère qu'il tourne rond ce moulin !



Et j'ai pris aussi une embase Vixen qui va également sur ma monture, allez hop 55 euros !

http://www.astronome.fr/produit-embase-photo-femelle-pour-queue-d-arronde-style-vixen-599.html



Et enfin j'ai pris une queue d'aronde spécial APN, et hop 23 euros !

http://www.astronome.fr/produit-queue-d-aronde-avec-vis-1-4--936.html





Ca va barder ce soir quand la ministre des finances va rentrer





Jean



Heureusement que tu y es allé.



Imagine chacun de ces bidules dans une boutique différente avec les frais de port qui vont avec



Parait que les ministres des finances sont moins chiantes avec des fleurs, un parfum, un resto et ciné dans la même soirée



L'embase et la queue d'aronde, peu de chances pour qu'elle les remarque

La motorisation, vu la tronche que ça a, on dirait un bidule à 30E



Répète après moi:

#@! c'est qui le mec à la maison !



Et ensuite tu prends les DVD de Maïté, Jean pierre coffe et tu trouve le numéro d'une bonne femme de ménage

Modifié 16 septembre 2009 par Leimury

[Invité Praden22]

Bonjour,



j'ai un peu le meme souci en ce moment, le moteur de ma Mizar eq AR1 a laché et je me gratte un peu la tete pour savoir quoi faire maintenant ...



J'aurai bien voulu avoir une photo du moteur Kepler ar M mais ???



Sinon 140€ chez l'Astronome pour l'equivalent, c'est quasiment le prix d'une eq3-2 motorisée d'occas . !!!



Il donne quoi au fait ce moteur ?

[lgjean]

Vu le temps pourris en ce moment plus une crève qui dure depuis près d'un mois, rien pu tester réellement





Jean

[Invité Praden22]

Vu le temps pourris en ce moment plus une crève qui dure depuis près d'un mois, rien pu tester réellement





Jean



Tu m'étonnes, temps de m--de en ce moment mais justement ca laisse le temps de bricoler ...



De mon coté, malgré l'intervention des plus généreuse de Bruno (Vauquelin) que je remercie encore la motorisation de ma Mizar AR1 s'avere HS, le moteur en lui meme doit etre bon mais c'est l'électronique derriere qui foire !!!



Mettre 140€ dans une nouvelle motorisation, je me pose la question ?

Est ce raisonnable !



[Invité Praden22]

Finalement je suis allé chez l'Astronome à Lorient, ils m'ont trouvé un moteur qui va pil poil sur ma monture !

Mais pas donnée, 140 euros pffff

http://www.astronome.fr/produit-moteur-sky-optic-pour-monture-sky-view-i-771.html



J'espère qu'il tourne rond ce moulin !



Et j'ai pris aussi une embase Vixen qui va également sur ma monture, allez hop 55 euros !

http://www.astronome.fr/produit-embase-photo-femelle-pour-queue-d-arronde-style-vixen-599.html



Et enfin j'ai pris une queue d'aronde spécial APN, et hop 23 euros !

http://www.astronome.fr/produit-queue-d-aronde-avec-vis-1-4--936.html





Ca va barder ce soir quand la ministre des finances va rentrer





Jean



Apres appel téléphonique chez O.U. , ceux ci m'ont bien confirmé que leur Motorisation Kepler M est compatible pour les montures Mizar ...



J'ai donc commandé chez eux un modele et apres réception du colis il s'avere que c'est EXACTEMENT la meme chose que chez l'Astronome !!!



70€ à Colmar ... 140€ à Lorient ! Punaise la dif. !

[BGI]

Ah ben oui, en France, les prix sont libres!!!

Nous , nous sommes libres d'aller au moins cher à produit = ...



BGI

[maire]

Ah ben oui, en France, les prix sont libres!!!

Nous , nous sommes libres d'aller au moins cher à produit = ...



BGI

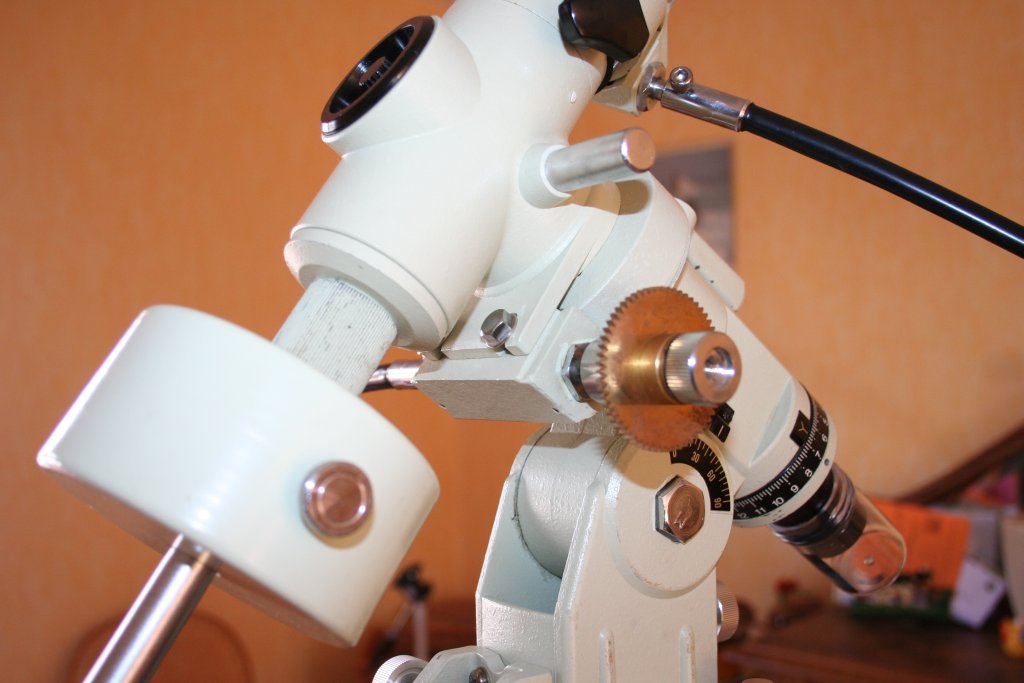

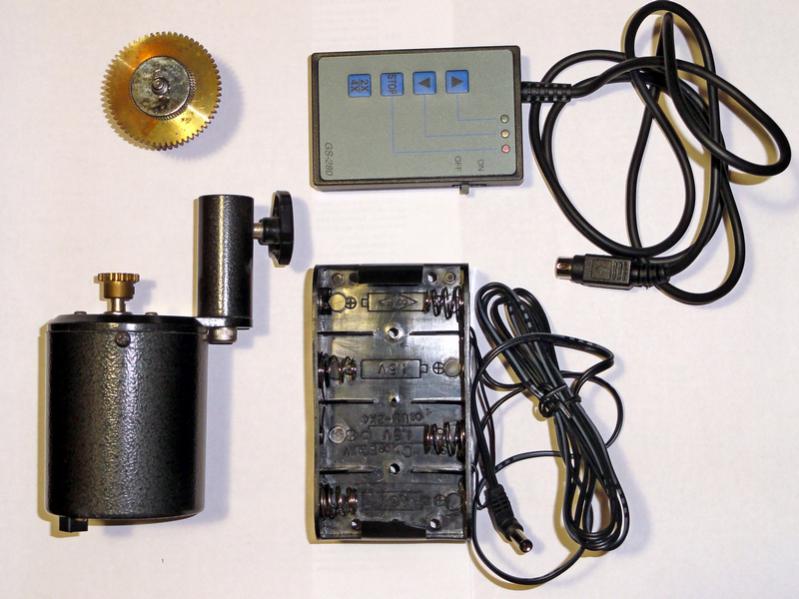

Pour un info j'ai fais cette modification (adaptation d'un moteur Kepler sur une Mizar AR! qui est à vendre d'ailleurs...). Cela marche impec.

[Mizar94]

Je déterre le sujet pour apporter quelques précisions qui pourraient intéresser quelques "collectionneurs" ou tout simplement celui qui posséderait ou aurait l'occasion d'acquérir à vil prix cette monture.



Il s'agit plus précisément du modèle AR2, parfois appelé New de la célèbre Mizar AR1.

AR2 sans doute car motorisable sur les deux axes.



Vous trouverez ci-joint des photos permettant d'identifier et différencier les deux modèles :

- en premier lieu la couleur, grise pour l'AR1 et blanche pour l'AR2

-visible au niveau des axes de déclinaisons ( vis sans fin apparente sur l'AR1, solidaire d'un étrier moulé à l'axe de déclinaison )

-vis sans fin enfermée dans son carter sur l'AR2, actionnant fort probablement une deuxième roue dentée.

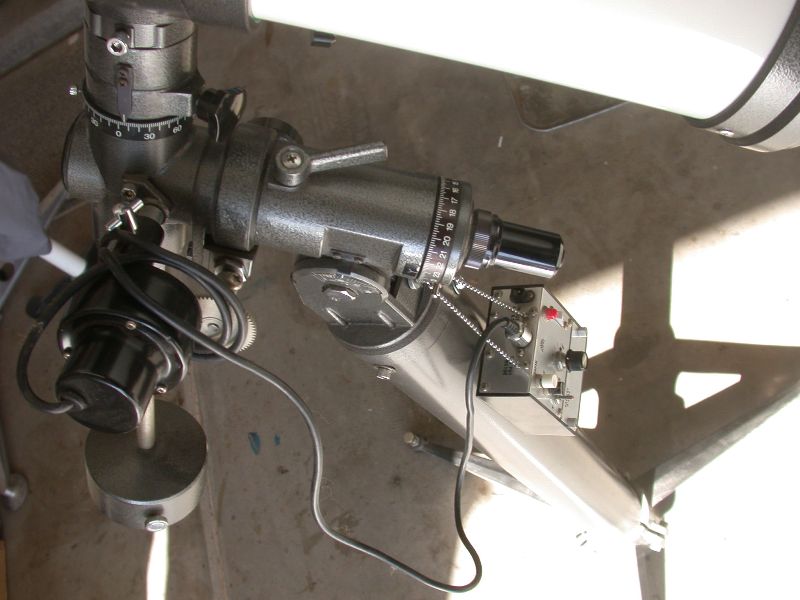

le moteur de substitution à celui d'origine que je montre pour l'AR1 (3ème photo ) était le modèle Kepler M qui n'est plus commercialisé ( donc à rechercher en occasion )

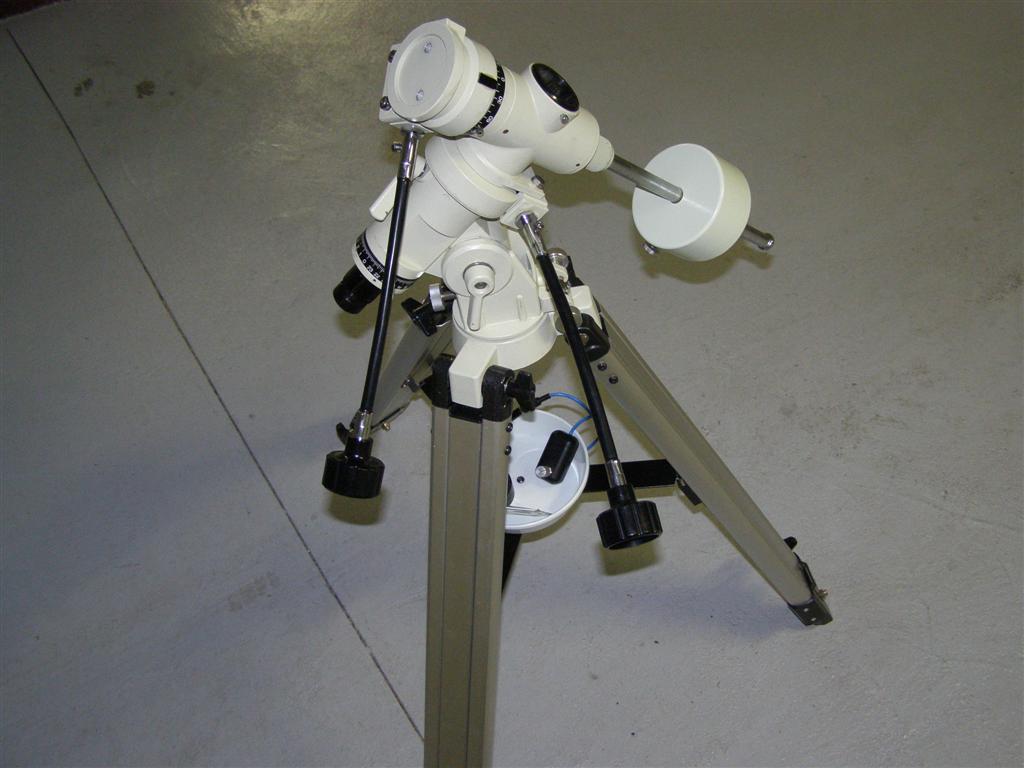

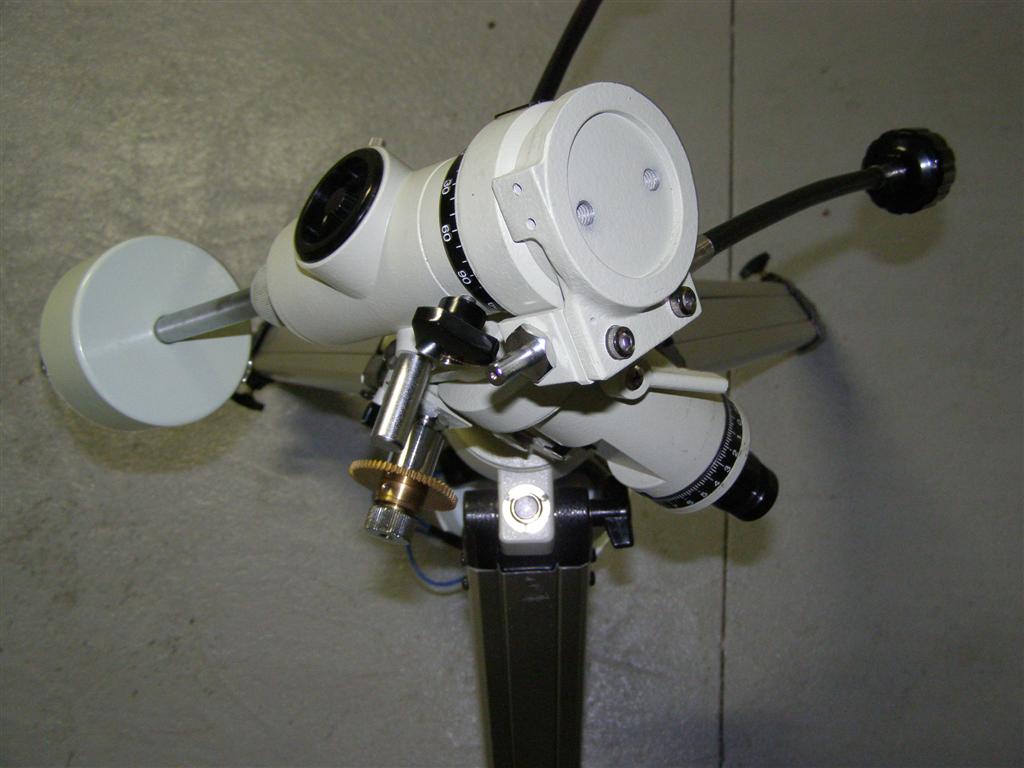

Je montre également deux images trouvées sur le net de l'AR new équipée de ses deux moteurs et de la raquette de commande.

En supplément on peut trouver et télécharger en format PDF le mode d'emploi d'origine de la monture AR1 sur l'excellent site Astrolabo.com



Voilà voilà !

Modifié 5 décembre 2015 par Mizar94
