Mon 1er bricolage :resistance chauffante

[astrosoon]

Sans activité particuliere cette apres midi, j' ai donc décidé de bricoler mais quoi? aller pourquoi ne pas s'essayer a la fabrication d'une resistance en vue de l'arrivée de l'hiver.Un peu de doc sur le net et c'est parti.



Materiel:_ un vieux séche cheveux (fil résistif)

_ 2 m de fil electrque diam 1.5

_ une cosse a sertir

_ un petit interupteur de recup

_ 60 cm de gaine thermoretractable

_ un cordon allume cigare



théorie: tension 12 v resistance du fil resitif 16 ohms pour 1.20 m

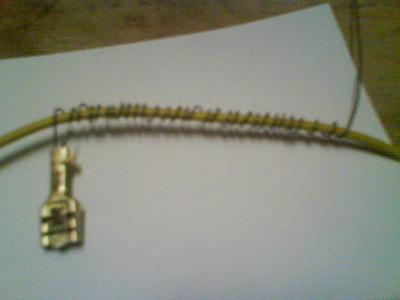

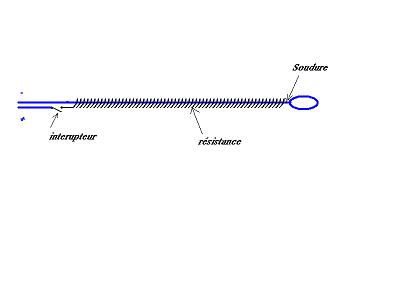

Fabrication : Dans un premier temps ,réaliser une spire regulière avec le fil resistf afin d'obtebir la resistance puis glisser le fil electrique à l'intérieur

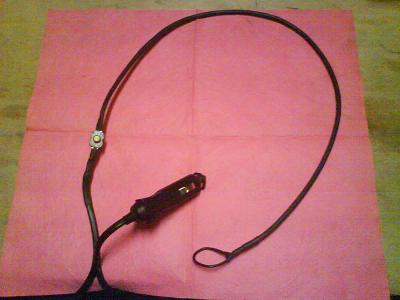

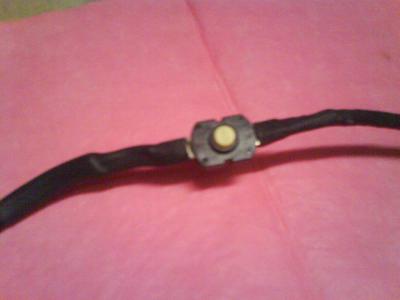

et faire une boucle à l'extrimite pour servir d'attache et glisser le tout dans une gaine thermo( protection et esthetique) ensuite monter l'inter et le cordon allume cigare et c'est fini!....

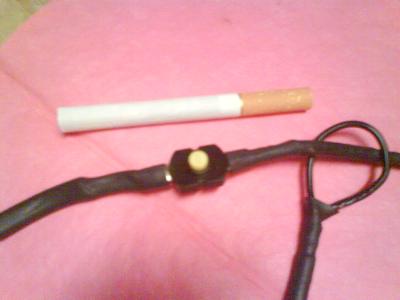

la cigatte c'est pour l'echelle....



Donnée technique: tension 12 v resistance 16 ohms puissance 10 w

conso 0.9 A temp: 40° en 10 mn par 5° ext

Temps de fabrication env 1h cout: 3 €



Voila c'est pas plus compliqué..

[tommyweb]

bonsoir,



ça l'air d'un bon bricolage,je pense que je vais essayer ce weekend .











thomas

[tommyweb]

oups ,doublon









Thomas

[BipBip Boréalis]

Bonjour,



C'est toujours comme ça quand tu n'as pas d'activité particulière?

Simple,sûrement efficace,pas cher...Bravo!



Bip

[basque en balade]

moi qui arrivé pas a trouver du fil resistif ...



la copine va gueler pour son seche cheveux ...

[Phil Vaillant]

Orinnel à fait une résistance pour son secondaire que j'ai bien aimé car c'esr simple et ne mange pas de pain et juste ce quil faut pour ne pas être géné , si il lit ce post ce serait bien une petite photo pour les Astram désireux d'en faire une adaptation .

[CoreDump]

19 Ohm/m, soit 2w pour 2m avec une pile 4,5v



6,83 Ohm/m soit 2w pour 1m50 avec une pile 4,5v



La boutique

Et en plus, ca ne coute pas bien cher...

[astrosoon]

Pour la petite histoire ,cette résistance ne me servira pas car j'ai un newton ,fabriqué pour le plaisir donc si elle interesse quelqu'un je l'offre avec plaisir.

Je vais refaire mon bricolage plus petit juste pour mon secondaire avec un systeme de regul de temp.

[etmo]

ATTENTION!!!!,





Pour les petits montages, les fils résistifs sont fais pour monter a haute température sans s'oxyder et nE sont pas isolés électriquement, court circuit assuré. Par contre, se que l'on demande c'est du fil isolé qui doit être quelque degré au dessus de la température ambiante. Il vaut mieux donc du fil de bobinage très fin alimenté par une alimentation variable. Voir mon site sur l’equipement.



Etienne

[jeff56]

super bricolage bravo:)

jeff
