Inteférogramme WO ZenithStar 70ED


Frederic Jabet

Messages recommandés

Posté

Salut !



Je commence à jouer avec l'interféromètre de Bath que j'ai fabriqué ces jours. La petite Zenithstar est le cobaye, pauvre chose.



Je vous livre ici mes premiers résultats, avec des franges pas terribles et donc tracées à la main dans OpenFringe. Il va falloir que je prenne un laser un peu meilleur...



Par contre le reste est plus sérieux avec un miroir d'autocollimation certe petit mais de bonne qualité (Melles Griot), un vrai miroir de renvoi micrométrique et une vraie platine XYZ.



Les premiers résultats sont plutôt bons avec L/26 RMS (1/2 onde par frange, nous sommes en autocollimation. Astig et Coma de premier ordre sont désactivés car nous sommes sur l'axe).

Un peu de tréfoil (cales des lentilles ?), le reste est surtout l'aberration de sphéricité.

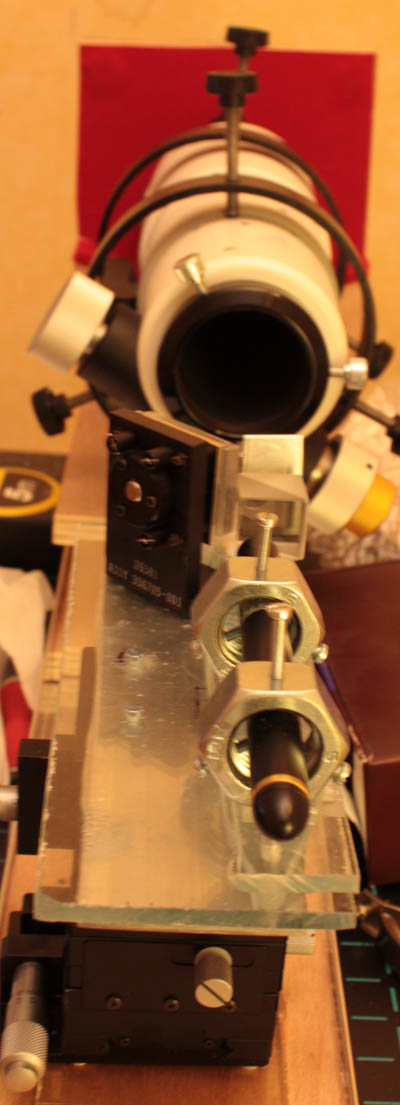

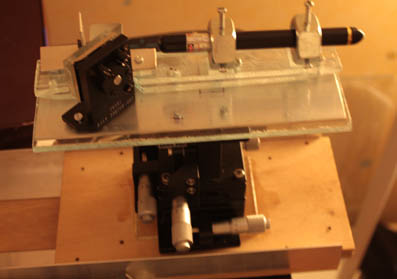

Deux photos floues du banc :

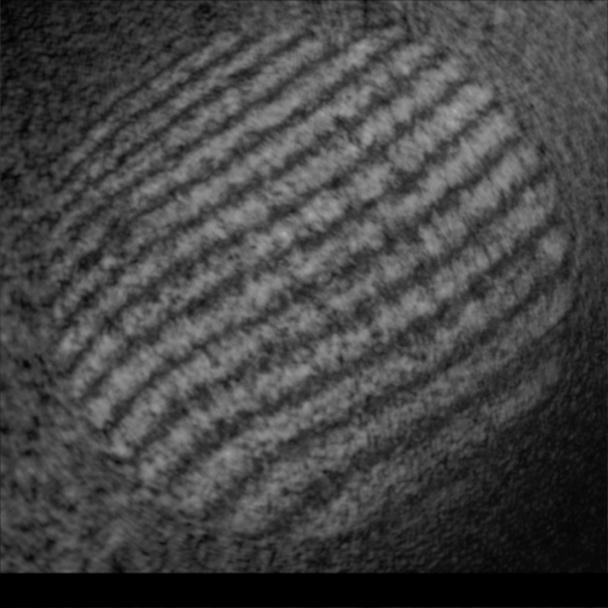

Les franges sont moches à cause de l'optique du laser en plastique qui est sale en plus...






Je vais faire quelques test encore, puis refaire le banc en virant certains réglages inutiles et en alu massif.
