mon 400 , mon "monstre" à moi

[basque en balade]

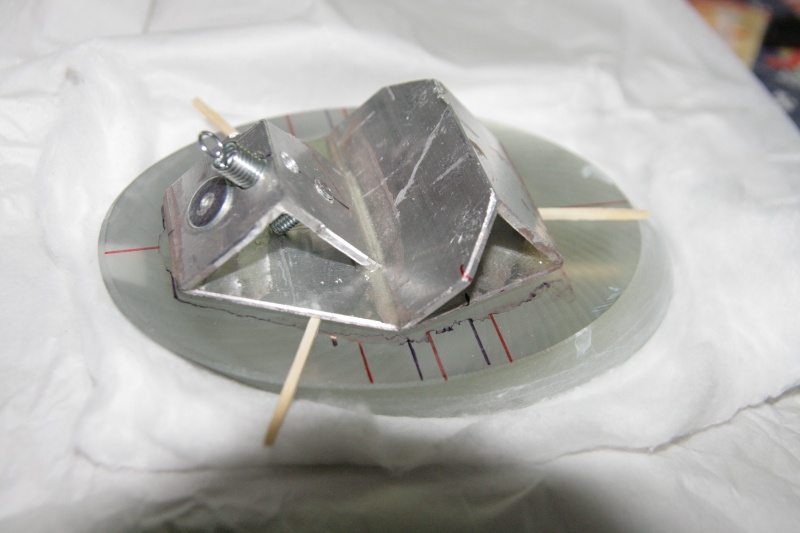

avant hier collage du secondaire :

recherche du bon point pour le centre optique : il a fallu deplacer un peu l'araignée



ce soir en profitant du ciel voilé et en visant la lune :

PREMIERE LUMIERE !!!



sa majesté dans son fauteil



tant que je peut mettre au point et couper les tubes : bonnes nouvelles finalement mes calculs etaient corrects

bon c'est vrai le rocker n'est pas encore fait ...



whoua : l'UWAN 28 ca fait du champ !!

mais quel gros bébé ...



ca avance , mais j'ai deja reperer des points a rectifier ...

[basque en balade]

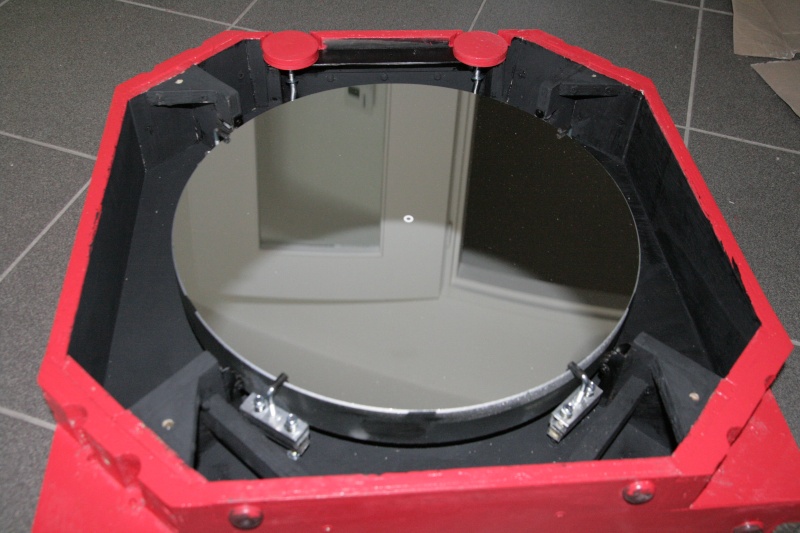

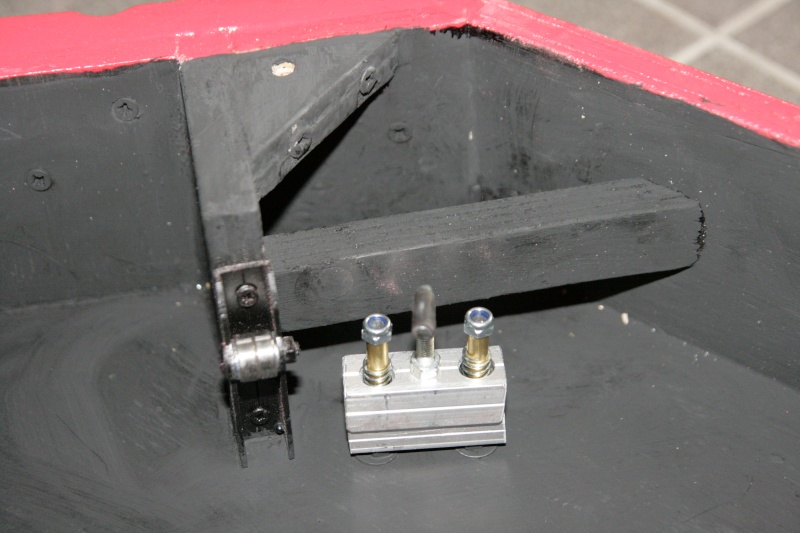

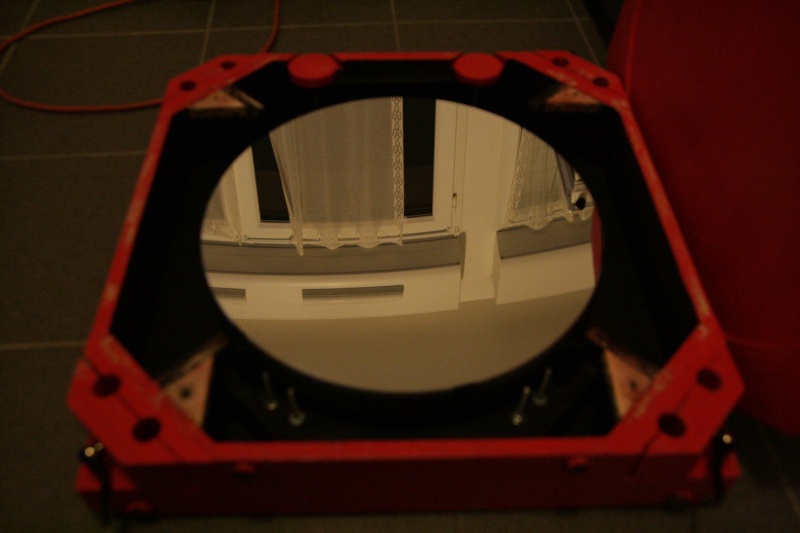

mes crochets de retenue © sont en place :

ils sont "sur ressort" et bien guidés



j'ai fait mon equilibrage ( heuresement que j'ai glissé 4kg de plomb dans la caisse du primaire . )

petit dessin ( mieux que de longs calculs)



bon cet aprém (merci les RTT Repose Toi Tranquilement) je vais chercher le bois qui va bien et en avant pour la découpe finale ...

[serge vieillard]

salut

ben ça roule pour toi !

je ne vois pas bien le plan du rocker.

Mais, je te suggère de monter au maximum tes tourillons, afin de monter au maximum le centre de rotation. Je les trouve ici bien bas.

Tous les cm que tu gagneras vers le haut te procurerons un meilleur mouvement d'altitude, minimisera les écarts mini/maxi lors des changements d'oculaires, optimisera les mouvements, te feras diminuer les contrepoids, etc...

C'est aussi pourquoi avoir un petit pan coupé sur la caisse du secondaire permet de gagner quelques précieux centimètres. A voir par la suite....



Bon courage !



Serge

[Ratatouille]

Salut Basque.



Tes crochets de retenue sont plaqués en permanence sur le miroir, ou bien uniquement lors des transports ?

[basque en balade]

salut

Mais, je te suggère de monter au maximum tes tourillons, afin de monter au maximum le centre de rotation. Je les trouve ici bien bas.

Tous les cm que tu gagneras vers le haut te procurerons un meilleur mouvement d'altitude, minimisera les écarts mini/maxi lors des changements d'oculaires, optimisera les mouvements, te feras diminuer les contrepoids, etc...

Serge



c'est a dire ?

j'ai un point d'equilibre à 30 cm sans occulaire et un second avec l'occulaire le plus lourd à 34 cm -> j'ai pris le milieu 32 cm ( distance axe de rotation/fond de la caisse du primaire

j'ai plombé la caisse de 4kg pour l'alourdir un peu aussi et donc le baisser pour limiter la taille des tourillons



sur le strock , j'ai pas eu a mettre de frein malgrés des haches doublées avec du formica ( dsl , mais l'alu n'a pas tenu )



si cela me gene je pourrais soit mettre un frein , soit retrouner les tourillons et refaire des trous

mes tourillons feront 830mm de rayon quand meme ...



et les crochets de retenues ne sont là que pour empecher le miroir de basculer à la verticale ( comme sur la photo) ou qu'il ne roule sur les roulement a bille des butées laterales inferieures. c'est surtout pour me rassurer car ils ne devraient pas trop servir.

ils sont touchants du miroir mais montés sur des ressorts "souples" , il y a des cales de blocages pour le transport au dos du couvercle (en court de collage là) . je met le couvercle , je remonte le barillet à "block" et le miroir sera calé

[serge vieillard]

....c'est difficile à expliquer...faudrait un dessin....

le principe de ton calcul du CG moyen est bon.

Mais pour un même rayon de tourillons, tu peux les accrocher plus haut sur la caisse primaire, tes patins seront remontés d'autant, ça diminuera ce qui sur ton dessin s'appelle "hauteur secondaire". Mais là, fô voir avec le dessin du rocker et sa base. Fô que sa bascule sans entrave (d'où la suggestion du pan coupé).

On peut dire aussi les choses autrement, tes tourillons sont très généreux 830 mm de diamètre, ce qui est bon. Mais tu n'as un centre de rotation qu'a 30 cm, ce qui est faible. Et surtout, tu n'optimises pas la grandeur de tes tourillons. Avec des trucs comme ça, vise un CG à 40 cm. Ca passe peut-être !!!!

Ou dit encore autrement, si tu conserve ton centre à 30 cm, ben diminue ces gigantesques tourillons (mais ce sera dommage)

Mais moralité, ton CG sera remonté d'autant (donc supérieur à 32cm) >>>> ca te permettra de diminuer tes contrepoids pour obtenir le nouvel équilibre, et surtout ça marchera encore mieux !!!! chaque cm gagné est bon à prendre, le bras de levier étant conséquent entre la caisse primaire et la cage secondaire (1/5 ?)

en espérant avoir été clair... (pas facile avec un clavier)



Serge

[basque en balade]

eu ... pas trop compris



je fais , on vera à l'usage dsl



la hauteur secondaire est la hauteur de l'anneau secondaire qui se rngeras dans le rocker

[Strock Pierre]

Ça prend forme !



Et avec chercheur et parelumière, faut pas ajouter encore des kilo au primaire ?

Mieux vaut inclure tout-ça dès le départ.

Pierre

[basque en balade]

le pare lumiere et le chercheur pese a peu prés le poids de la protection laissée sur le miroir secondaire



donc tout vas bien , ils sont pris en compte

[basque en balade]

l'avantage des RTT et de la pluie, c'est que tu as le temps de faire plein de choses

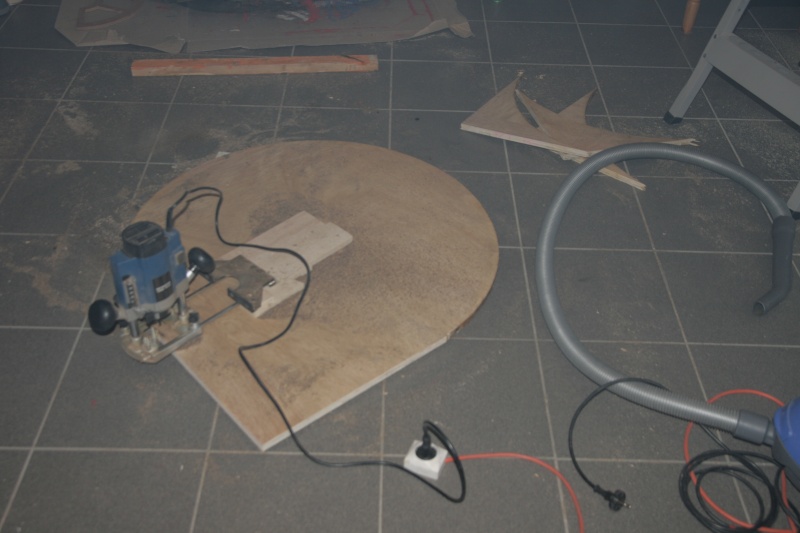

quand tu n'as pas l'outil : fabrique le ...

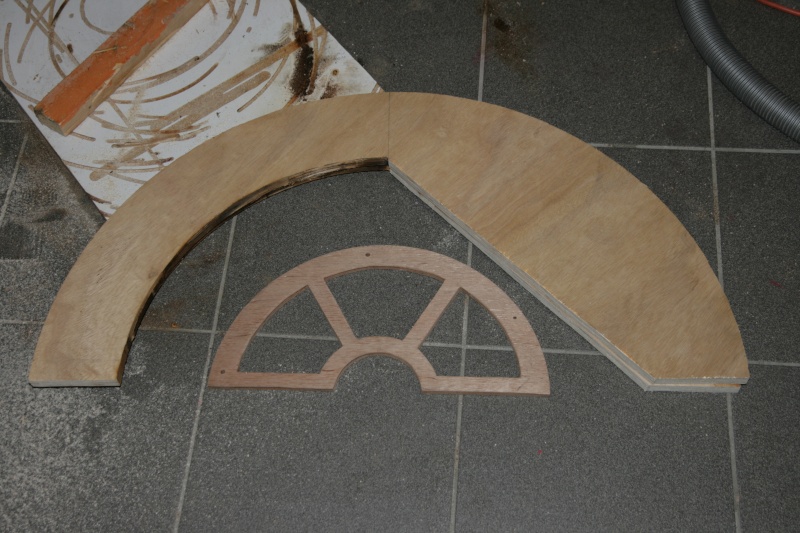

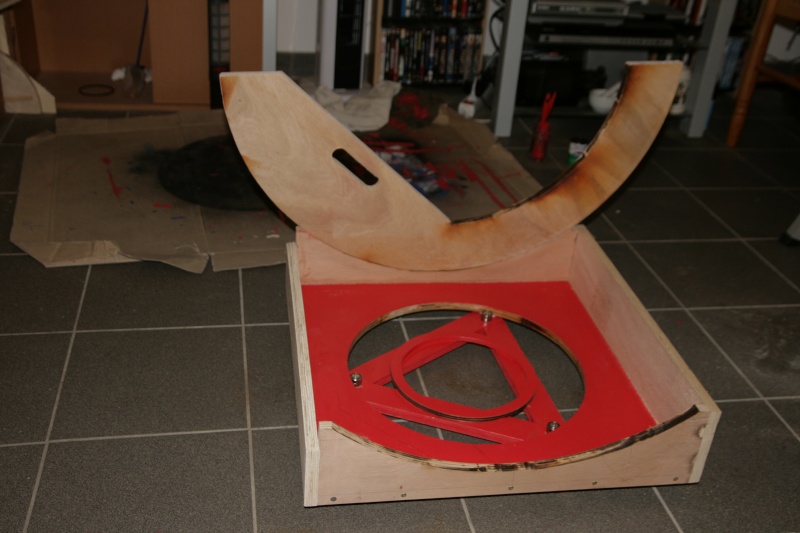

de beaux tourillons bien grand ( le petit est celui raté d'un strock)



et ce que celà donnne avant un coup de peinture

le rocker fait 55cm de coté quand meme

[kiwi74]

Beau boulot "Le Basque"

[basque en balade]

voila MONSTRO est fini





le bébé fait 1,79m au garot quand meme ...



un NGX-MAX en cours de parametrage ( pour mieux trouver les NGC difficiles)



premiere sortie : en savoie , ca devrait peter un max !!

[dobcat]

adéu , belle pieces:rolleyes: il en jete:wub:

felicitationsssss

[Ratatouille]

Félicitation. C'est un beau bébé.



Quelle sorte de peinture as-tu appliqué ?

[Franck34]

Une bonne année à vous 2 ! bravo !

[basque en balade]

Félicitation. C'est un beau bébé.



Quelle sorte de peinture as-tu appliqué ?



peinture a bois rouge intense satin

peintue pour table de ping pong noire mate

[christel]

les poissons vont être malheureux, plus de spectacle dans le salon !

[capella99]

Félicitations pour cette belle réalisation.

Il a fière l'allure le "Monstre" qui n'attend plus que la rencontre avec les étoiles !!!

[CATLUC]

Bonsoir

Beau bébé en effet bravo.

Cette couleur rouge lui va super bien la classe.

Je trouve les tourillons un peu grand as tu vraiment besoin de toute cette course ?

Sur le 625 j'ai évité de pouvoir amener le miroir à la verticale au cas ou un jour j'oublierai de remettre les rondelles qui tiennent le primaire.

Reste plus qu'a faire la plateforme équatoriale qui ira dessous.

Bonne soirée et mes meilleurs vœux pour 2010.

Luc.

[basque en balade]

Reste plus qu'a faire la plateforme équatoriale qui ira dessous



pourquoi faire ?

[François82]

Bravo Superbe réalisation

[basque en balade]

maintenant plus qu'a attendre le jour sans nuages au dessus de ma tete



ça !! c'est le plus long !!

[avet]

Magnifique, tu peux être très fier; il a une sacrée gueule en plus d'être original



Je te souhaite de très beaux cieux et d'en profiter un max.



A ce sujet, tu dis observer en Savoie, tu es d'où exactement? (Pour ma part, j'observe quelques fois dans l'avant pays savoyard)

[CATLUC]

pourquoi faire ?



Pour profiter pleinement de ton télescope. Je le sais je l'ai fait.

Bonne nuit.

Luc.

[Phil.]

Magnifique réalisation !!!!



Cela à l’air drôlement compliqué à faire Pfffff… je n’aurai jamais le courage.



Phil.

[basque en balade]

A ce sujet, tu dis observer en Savoie, tu es d'où exactement? (Pour ma part, j'observe quelques fois dans l'avant pays savoyard)



pour melanger neige et astro, je vais a valloire avec le hameau de bonnenuit

sur le gresac cela à l'air pas mal plus de 9 sur 10

[basque en balade]

voila premiere sortie :



bilan : rien de bon !

- le ressort du secondaire pas assez tendu , la collim ne tiends pas , cela fait de la coma sauf a la verticale

- la barillet a sauté durant le transport vertical , obligé de passé en 9 points de nuit dans le froid ...



encore quelques defauts de jeunesses a corriger , mais c'etait deja pas mal ! orion etait bien

[basque en balade]

les photos de la premiere lumiere

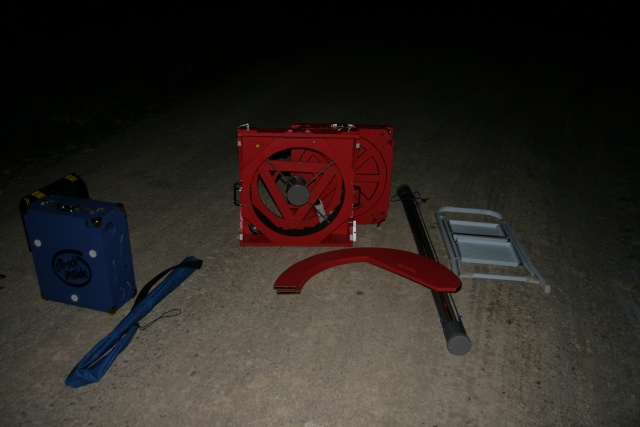

mise en place du matos

il a fait un peu froid ... la peau collait un peu à l'alu quand même



et la deuxiéme sortie en savoie



la révision technique est en cours :

-tension de ressort du secondaire

-mise en place de ventilos

-renforcement du barillet

-mise en place d'un NGC-MAX

-calibration du NGC

[Dédé de St Fé]

Pas mal tout ça



As-tu eu du givre sur ton secondaire ?



et la deuxiéme sortie en savoie



Tu étais où ??????

[basque en balade]

j'ai été au hameau de "bonnenuit" à valloire (voir GRESAC)



facile d'accés , mais c'est vrai que la neige fait beaucoup de lumiere



le givre , pas sur le miroir mais sur tout le reste
