Strock 250 - 2010

[hysot]

Les hostilités ont commencé il y a maintenant quelques semaines quand je suis partie à la recherche d'une planche de contre plaquer de 5mm dans la ville de Sudbury au Canada. Bien que ce soit le pays du bois ça ne relève pas d'une tâche facile car 1, la grande majorité ont une épaisseur en pouce, 2, quand on trouve des valeurs en mm on a des 6mm, 9,5mm, 17mm et la qualité n'est pas toujours là malheureusement. Alors il faut chercher, farfouiller pour trouver le magasin qui va vous vendre la bonne planche avec la qualité qui a avec! ouf

Mon idée était de commencer le traçage et la découpe (en gros) des planches de 5mm histoire de gagner du temps lors de mes 2 semaines en France.

J'ai trouver une équerre 25x25x1.5 et un plat en alu de 3mm (là encore impossible de trouver du 2 mm). D'ailleurs impossible de trouver des carrés de 8x8 et 6x6 pour les levier. Même en France d'ailleurs, enfin si les 8x8 mais j'ai du prendre des 10x10 au lieu des 6x6.

Une fois en France, je me suis attaqué à la découpe des planches 5mm et 8mm. Tout c'est très bien passé!! . Je me suis amusé à percer dans tout les coins, alu, bois et la précision de mes perçages semblent très satisfaisant (à voir lors de l'assemblage)

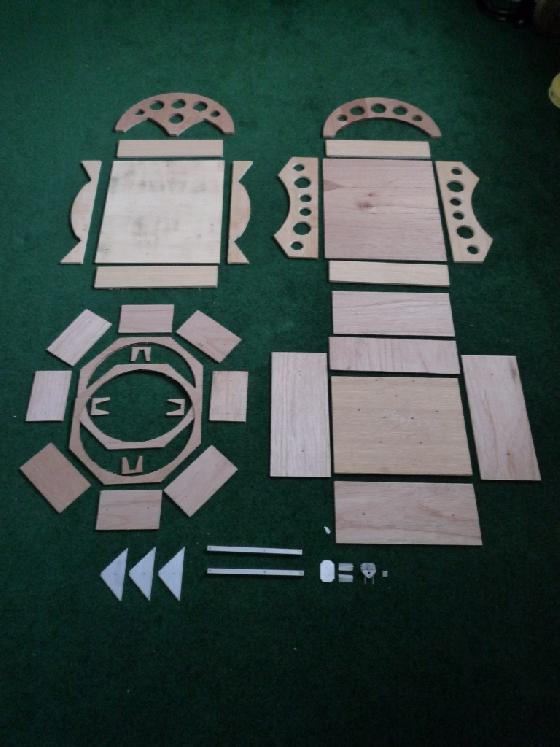

Une petite photo de l'ensemble



J'ai noté quelques difficultés à venir (outre celles que je pourrais rencontrer lors de l'assemblage) pour l'achat des tubes carbones (je n'ai trouvé aucun fournisseur dans les environs pour le moment)ainsi que pour les billes de 5 et 6mm. Pour ces dernières, j'en ai trouvé sur ebay mais ça m'embête de me retrouver avec 200 billes (100 pour chaque).



Ah et la question des miroirs...pour le moment je vais passer par l'Europe en espérant ne pas douiller pour les frais de douane ou sinon par hubbleoptics car je n'ai rien trouver au canada

[Vyber]

Salut ,



Très beau projet . Bon amusement .



Pour les tubes en carbone , tu peux aller dans un grand magasin portant le nom d'une discipline où il faut pratiquer une activité de 10 sports différents .

Cela commence par D et ça finit par thlon . Tu en trouvera de différentes épaisseurs . Cela s'utilise pour les cerfs-volants et autres .



Si j'ai pu t'aider pour ça , pour le reste je ne sais pas .



Jo

[hysot]

Salut Jo!



J'y suis allé faire un tour quand j'étais en france la semaine dernière mais ils n'avaient que du 8mm....

Donc là, ma mission c'est de trouver l'équivalent au Canada ou même un conrad canadien.

[Retipuj]

Et bien sacré projet qui s'annonce :wub:



Bonne chance pour la réalisation .



Miroir de 250 je suppose !? Tu as un budget pour l'optique?





Bon courage !!!

[hysot]

Ouai un 250mm et je verrais bien ce que je pourrais mettre au moment où je l'acheterais. Le maximum que j'accepterais de mettre sera le prix du GSO de orion UK qui rentrera comme dans un gant dans mon strock :-)

[serge vieillard]

salut

et maintenant, voici un strock Canadien !!!! on a passé l'Atlantique !!!!

merveilleux.

Bon courage pour tes travaux.

Pour les matériaux,

je crois qu'il est possible de "bidouiller" les dimensions avec ce qu'on trouve. Faut juste parfaitement corriger les plans en conséquence. Gaffe à bien voir que les dimensions sont à considérer le télecope rangé ET en station.

Un truc avec des tubes carbone de 8mm marchera du feu de dieu ! ne pas s'enquiquiner pour cela.



Serge

[Strock Pierre]

Super de super ! Quel démarrage !



Bille de 5 ou 6: Roulement de pédalier de vélo

Bille de 3 ou 4: Roulette de fauteuille de bureau ou de tiroir de cuisine



3mm! Très bien pour les triangles (plutôt mieux même!)



Pierre

[hysot]

Super merci pour vos réponses!

Je verrais ce que je peux trouver ici ou sur ebay.



Je retourne aux fourneaux, je suis en plein collage!

[prospectix]

Bonjour,



Pour les tubes carbone, regarde dans les magasins spécialisés en cerf volant.

Ils sont un peu plus chers mais ils sont en "tissé" et sont beaucoup plus rigides que ceux de Décathlon.



Bon courage.

Amicalement,

[basque en balade]

cool , on exporte les strock



beau boulot deja



j'ai remplacé les billes tout petits ecrous borgnes

les tubes carbones trouvés chez un vendeur de cerf-volant



et comme PO qu'as tu prévu ?

[hysot]

Je vais regarder pour de tout petits écrous borgnes:refl:

Pour le PO je me laisse guider par le manuel et ça sera donc un Kineoptics

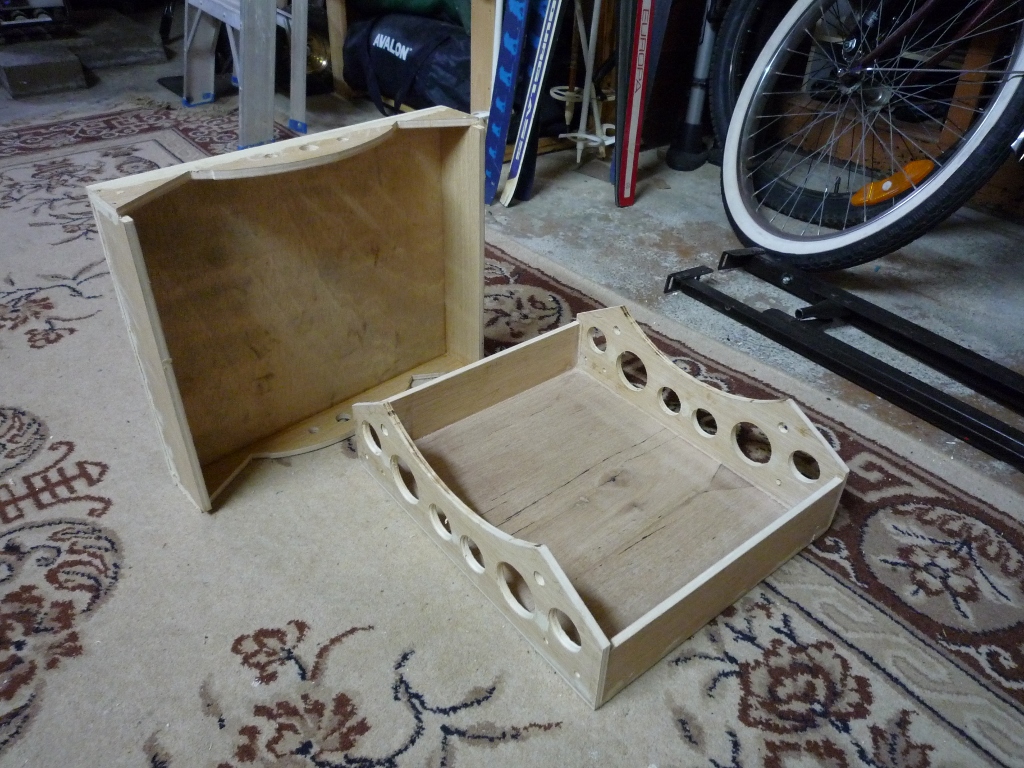

Le rocker a été assemblé

[CoreDump]

Pour les billes sur ebay US:



http://stores.shop.ebay.ca/ToolSupply



Ils vendent en petites quantitées et en inox.

[hysot]

CoreDump, c'est exactement là que j'ai trouvé les billes dont je parle dans mon premier message. C'est la seul solution qui se présente à moi pour le moment. En 5 et 6mm, on ne les trouve que par sachet de 100. Bon ce n'est pas vraiment le prix qui m'arrête (7$ les 100 billes) mais c'est juste que j'aime pas trop gacher...

Quoi que je pourrais devenir le fournisseur officiel de billes pour les strocks à venir :be:



Une petite question: J'ai lu que certain utilisait des réglets pour leur arraignée. Est ce qu'on parle bien de réglets gradués? j'en ai vu en inox, est ce que ça marche? j'en utilise un pour mes tracés mais j'ai remarqué que les graduations étaient gravées, est ce que ça ne va pas poser de problème sur la qualité de l'observation si j'utilise le même modèle?

[hysot]

Amazon me propose d'acheter des billes à l'unité. 3 billes avec frais de port pour environs 9euros soit un poil moins cher que les 200 billes sur ebay.

Sur amazon, ce qui coute cher ce sont les frais de port, 7euros pour 3 billes à 0.60 centimes....

[serge vieillard]

oui, pour les réglets, il s'agit bien de ceux qui servent pour les mesures, et il n'y a aucune contre-indication à ce qu'il soient gradués, hormis les interrogations que cela suciteraient....

pour les billes, comme dit Pierre, un vieux vélo fera l'affaire, une glissière de tiroir dégottée lors des encombrants, mais aussi, des vieux caddies de super marché, des trucs à roulette foutus (roulement de machine à laver, embase de siège de bureau, etc.... ) Bref, un peu de furretage devrait résoudre ce problème.

L'écrou borgne, c'est bien, mais gaffe à la hauteur finale de ce système. Bien voir qu'un des secrets de ce télescope est son extrème compacité, notamment le recul maximum du miroir primaire qui fait office à lui seul de contrepoids. Le réhausser de quelques précieux millimètres change la donne.



Serge.

[zeubeu]

Si du canada tu peux commander aux US, contacte le gars de http://www.lightholderoptics.com/lhframe1.htm . Il m'a fait mon 400 mm, un super miroir.



Fred.

[CoreDump]

Les billes inox sont vendue par 50 (316 ou 302 stainless steel), c'est mieux, pas de risque que ca rouille avec le temps.



Pour les réglets, aucun soucis avec les graduations. En plus l'inox est vraiment beaucoup plus rigide que l'alu, ce qui permets d'en mettre des plus fin (on peut trouver des réglets en 0.5mm en cherchant bien). Si ca te plait pas, tu dois pouvoir passer le réglet sous une ponceuse pour effacer les graduations.

[Strock Pierre]

J'ai utilisé 3 réglets de 150 mm vendu à vil prix dans un brico-casto pour l'araignée du proto en 200mm. En les soudant ensemble au centre (pâte à souder et étain). C'est pas de l'inox... mais ça y ressemble et c'est du 5/10eme.



Gaffe aux aéroports avec les réglets ! Autant l'alu est invisible aux rayons X autant le fer est super visible. Et un réglet ressemble à une lame de cutter comme deux gouttes d'eau ! C'est pour ça que l'on a pris du carbone et que l'on conseil l'alu à défaut.



Pierre

[CoreDump]

Avec les évènements récents, ca va être de plus en plus dur de prendre quoique ce soit de lourd ou de gros en cabine...

[vincent.becker]

Avec les évènements récents, ca va être de plus en plus dur de prendre quoique ce soit de lourd ou de gros en cabine...



C'est clair que de toutes façons ils demanderont à ouvrir le bagage et la boîte. Et je ne donne pas cher des chances de pouvoir prendre la chose en cabine aujourd'hui. Au mieux ça sera en soute, au pire un passage au poste...

[hysot]

Encore un petit ponçage ce soir pour rendre tout ça encore plus joli



[Strock Pierre]

Pas de panique! Les journalistes continuent d'embarquer les caméras en bagage à mains (et c'est pas rien !) et les classes affaires et premières continuent de prendre des bagages assez gros pour éviter les bagages soutes. Donc la sécurité doit laisser passer ça pour tous (car il n'y a pas de distinction dans l'aéroport... mais seulement dans l'avion).



Pierre

[hysot]

je suis en train d'assembler le porte miroir secondaire et au vu des plans je me posais une question. Les trois points d'appuis du miroir sont un point, une ligne et un plan. Mais pour la ligne est-ce qu'elle est bien courbe comme l'indique le plan? je l'aurais vu tournée dans l'autre sens, ai-je bon?



[hysot]

J'ai dégoté un site US de modèle réduit qui vend des tubes carbones:) ça c'est fait!!

J'ai trouvé un autre site pour les plats en carbone de l'araignée. Est-ce qu'un plat de 10x0.5mm (au lieu de 12x0.5) est suffisant pour le maintient de l'araignée?

[Ratatouille]

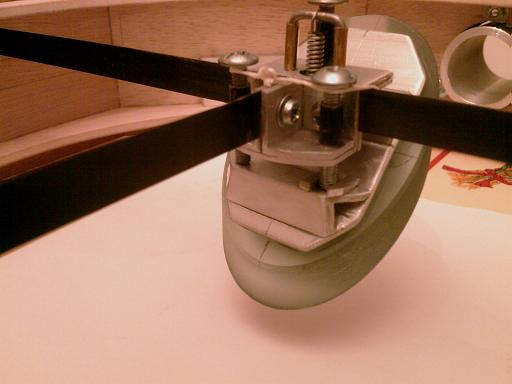

Voici mon support secondaire. J'ai simplement collé 2 morceaux d'alu de chaque coté de ma vis:





Mes plats carbone sont en 10 x 0.5. Ça me parait suffisant.

[hysot]

pas bête ton système!

Ok parfait je vas pouvoir passer commande alors

[Strock Pierre]

Joli.



Je conseille les vis laiton. Car acier sur alu, cela grippe beaucoup. C'est pas tip top.

Bien arrondir les têtes de vis. En tournant les vis à la mains sur du papier de verre...



Pierre

[serge vieillard]

salut

pour ton trait,

il faut qu'il passe par le "point", donc orienté vers la vis centrale.

fô vraiment que je refasse ce croquis, c'est en effer pas bon - mais je crois que le texte est correct.

Une vis bien pointue dans ce sillon bien taillé à la lime, et ça se calle nickel, tout seul même surant les réglages -ce qui est important pour que la porcédure soit un plaisir.



Serge

[CoreDump]

Des vis inox ca marche pas trop mal dans l'alu, et c'est plus facile a trouver que de la visserie laiton.



Et idéalement un peu de pâte cuivre de montage (ca se trouve en mag auto), ou a défaut de la graisse.

[serge vieillard]

... gaffe ! ces vis, il va falloir usiner leur pointe. Avé l'inox, c'est pa ssi simple....

Serge
