dimensions / cotes queue d'aronde

[astro-sam]

Hello,



Etant donné les prix pratiqués par ces associations de malfaiteurs qu'on appelle des magasins, sur les accessoires comme les supports et platines pour les queues d'aronde (plus de 200 € pour deux bouts d'alu usiné, non mais ), j'ai pris le parti d'usiner mes platines moi même (vu que j'ai de quoi faire à la maison).



Seulement voila... impossible de trouver sur le net les dimensions des queues d'arondes du marché (Vixen ou Losmandy) - ou alors je suis mauvais avec Google, m'enfin bon . Du coup, je me suis dit que je pouvais poster les cotes que j'ai mesuré, si jamais ça intéresse d'autres bricoleurs qui voudraient se confectionner leurs platines eux-mêmes.

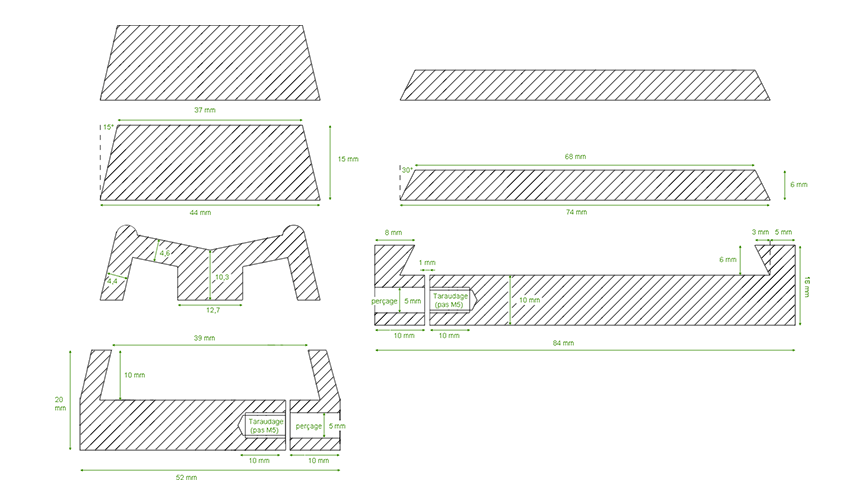

Voila un p'tit schéma avec quelques cotes (cliquer pour une version plus haute résolution). C'est pas tout complet, mais les bricoleurs feront le reste



(edit, je change les URL pour les images)

A+

[Davidd]

Merci pour les cotes, justement j'en avais besoin pour réaliser une queue d'aronde

Bon ciel.

[fiontus]

Très bonne initiative!

Tu as une fraiseuse à la maison?

[astro-sam]

Salut,



Oui, j'ai un tour et une fraiseuse, achetés pour mon autre grosse passion, le modélisme... mais bon une fois qu'on les a, ça sert à tout ces machins là



Tiens j'ai vu ton sujet sur la fabrication de ta monture... très sympa et plutôt balèze, ça donnerait bien envie de se lancer... peut être un de ces 4



A+

[nitocris]

merci pour le schéma
