Collimation d'un newton

[Maxime001]

Bonjour, je possède un SW150/750 et j'ai quelques problèmes de collimation!

J'ai lu moultes tuto, je connais donc la manip. Mais j'ai encore des problèmes pour aligner tout les plans optiques...

J'ai joint des images faire au petit trou de mon chechire la première image étant une vue avec tirage pour régler le secondaire, et la 2eme photo étant prise pour régler le primaire.

Est ce que ma collimation est correcte?

Comment l'améliorer?



merci bien

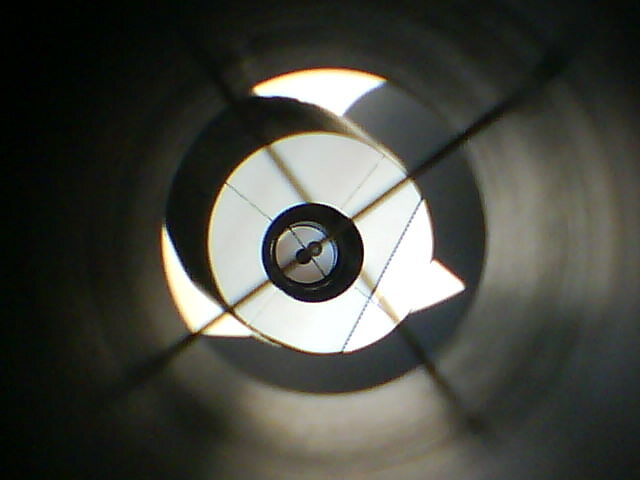

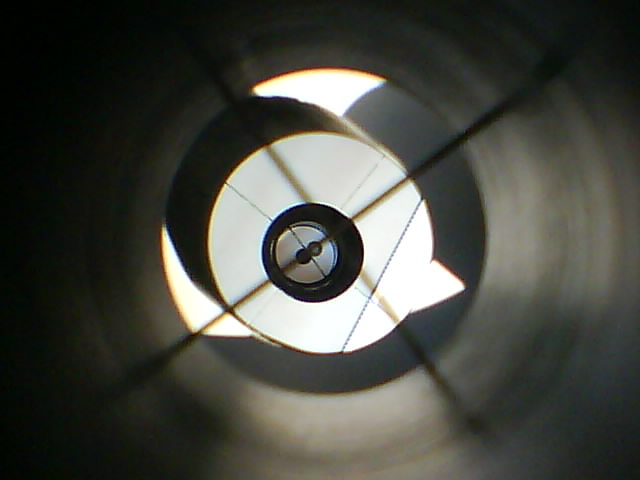

http://forums.futura-sciences.com/attachments/materiel-astronomique-photos-damateurs/102636d1266330994-collimation-dun-newton-dsc00683oejpg

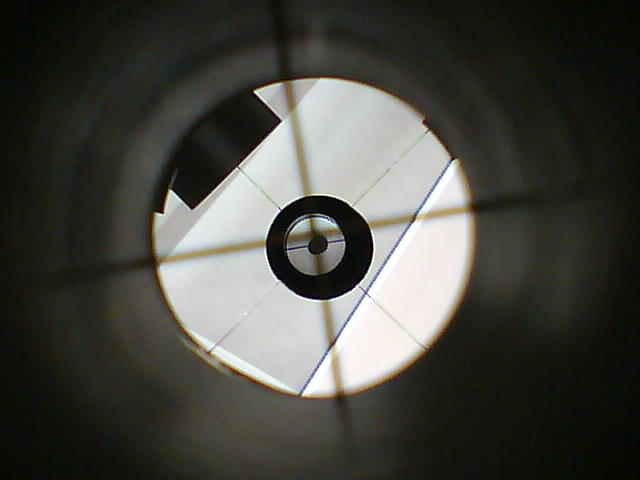

http://forums.futura-sciences.com/attachments/materiel-astronomique-photos-damateurs/102637d1266330994-collimation-dun-newton-dsc00676oejpg

[Leimury]



Le secondaire est trop vers le bas.

Il faut d'abord le centrer.

Là, tu ne regardes aucun des reflets, on s'en occupera après.



Tu as trois vis sur l'araignée plus la centrale.



---H----------------

-----------------------

-------------------------

-----------C------------A-.......................................PO

-------------------------

----------------------

--B------------------



Dévisses un peu H et visses un peu B. Ca fera remonter le secondaire vers le milieu du PO.

[GéGé]

Bonjour!



A priori c'est perfectible.



Sur la photo 2, on voit deux pattes du primaire, il en manque une. Il faut donc régler le secondaire, peut être seulement son inclinaison (les trois petites vis).

A tu touché à la grosse centrale du porte secondaire? J'espère que non...



Puis l'oeillet n'est pas centré dans le trou du Cheshire, il fait encore régler un peu le primaire.



Et vérifier ensuite sur une étoile!



De quels outils disposes tu pour collimater?



[Leimury]



On dirait que le secondaire a bougé entre ces deux prises de vue.

Soit c'est le réglage qui change soit c'est l'angle de prise de vue.



Une fois ton secondaire centré tu ne touches que deux vis:

La centrale C et la vis A (C et A sont alignées avec le PO).

Surtout pas B ou H.



Tu mets ton tube plutôt à l'horizontale

Un outils qui tombe sur le primaire, ça fait mal



Tu regardes le réticule du cheshire et le reflet de l'oeillet dans le secondaire.

J'ai bien dit le réticule, pas son reflet dans le secondaire.

Le but du jeu c'est d'avoir le reflet de l'oeillet au centre de la croix.



1/ Tu dévisses A d'un demi tour

2/ Tu dévisses la centrale jusqu'à ce que le secondaire puisse pivoter

3/ Tu fais pivoter le secondaire.

Tu verras que le reflet de l'oeillet bouge sur une ligne.

Tu le rapproches au plus du centre de ton cheshire.

4/ Tu revisses la centrale.

Pas comme un bourin, juste pour que le secondaire soit maintenu.

5/ Tu regardes dans ton cheshire en vissant la vis A.

Tu verras le reflet de l'oeillet se rapprocher du centre du cheshire.



Là, ton secondaire sera bien orienté.

[Leimury]

Tu mets le tube vers 45° de l'horizontale.



Tu regardes les reflets dans le secondaire.

Le but du jeu c'est d'amener le cheshire sur l'oeillet.



Tu ne touches que les vis de réglage du primaire.

Elles sont situées au cul du scope.



Si tu as des écrous manuels, dévisses les plus petites vis longues (poussantes).

Tu as alors un réglage très facile avec les grosses.

Tu resserreras délicatement les petites pour bloquer quant tu auras fini.



Si tu as des vis à outils, tu les manipules deux par deux.



Tu y vas quart de tour par quart de tour.



Une fois que tu as le reflet du cheshire sur le reflet de l'oeillet, c'est bon



Bon ciel

[Maxime001]

Bonjour, merci de vos réponses! Je n'ai jamais touché a la vis C par contre je ne vois pas la différence entre la vis A B et H (comment les reconnaitres ?)

Je vais donc essayer ta mannip en changeant l'orientation mais mon secondaire est il centré ?

La bonne prise de vue est celle ci:



http://forums.futura-sciences.com/attachments/materiel-astronomique-photos-damateurs/102637d1266330994-collimation-dun-newton-dsc00676oejpg





edit: je dispose d'un chesire

[GéGé]

> Maxime



Continue avec Leimury, on ne peut être deux à expliquer une collimation, tout va se mélanger...



N'oublie que tu as des fiches d'explication en tête du forum Matériel: La Collimation.



[Maxime001]

Oui d'accord;)



a vrai dire, je suis en traint de suivre ce tuto:

http://www.astrosurf.com/d_bergeron/astronomie/Bibliotheque/collimation/collimation.htm







Je vous joint aussi une photo prise avec le chesire reculé au max pour avoir une vue du secondaire (si il est bien centré ou non?)



http://img519.imageshack.us/img519/391/dsc00692a.jpg



desolé pour la piètre qualité...

[Leimury]

Bonjour, merci de vos réponses! Je n'ai jamais touché a la vis C par contre je ne vois pas la différence entre la vis A B et H (comment les reconnaitres ?)



Mon schema est tout pourri.

C'est quant tu regardes le support du secondaire par l'ouverture du tube.



Tu voies le PO ?

Imagines une ligne.

Cette ligne passe par la centrale et la vis de réglage A.

A comme dans l'axe optique.



B comme bas

H comme haut.



Bon ciel

[Maxime001]

Ton schéma est très bien, je n'avait juste pas fait attention au PO je joint une photo, j'ai réussi a centrer la croix du chesire sur le reflet de l'oeillet, au centre (a peut près!)

Y a il encore des problèmes ? (merci!)

[Leimury]

On ne voit pas assez le contour du secondaire et le cercle limite dans le PO.

Le PO est trop sorti pour vérifier le contour du primaire.

On ne voit pas le reflet de l'oeilleton.

C'est pas la meilleure vue pour tirer des conclusions.

[Leimury]

On ne voit pas assez le contour du secondaire et le cercle limite dans le PO.

Le PO est trop sorti pour vérifier le contour du primaire.

On ne voit pas le reflet de l'oeilleton.

C'est pas la meilleure vue pour tirer des conclusions.



Si tu peux nous en refaire une comme ça:

[red-light]

Collimation en direct ne quittez pas !

[Maxime001]

2min je vous met sa

[Maxime001]

Voila voila, dur dur la photo avec un portable...



http://img64.imageshack.us/i/spa0052.jpg/



http://img211.imageshack.us/i/spa0050.jpg/

[Leimury]

Bonjour,



Pour le secondaire, je voyais pas très bien le contour interne du PO mais ça semble centré et on voit tout le contour du primaire.

La position semble bonne.



Pour l'oeillet, je ne le vois pas vraiment mais je suppose que tu l'as au centre aussi vu comment le contour du primaire est centré.



Y'a juste le primaire à ajuster un peu.



Le secondaire est un peu décalé vers l'ouverture, c'est normal.

Sur un scope à F/D de 5, l'offset commence à se voir sur un scope bien collimaté.

C'est sur l'autre axe qu'il doit être bien centré et d'après tes photos ça semble bon.



Bon ciel

[Maxime001]

Oui, l'oeillet est aussi au centre

Maintenant que j'ai a peut près compris comment faire je vais pouvoir peaufinner tout ça!



Merci beaucoup tu m'a beaucoup éclairé

[Leimury]

Merci beaucoup tu m'a beaucoup éclairé



Dis jamais ça, malheureux

On va me bannir de WA et me lapider à coup de Kelner tout plastique



[Maxime001]

Par contre, je voulais juste savoir si la réflexion du primaire (je croit que c'est cela!) Doit être bien centré.. (regarde la photo sa sera sans doute plus explicite;))

je parle des 2ronds rouges

parce que si je les centres, tout le reste se dérègle...



[Leimury]

Bonjour,



C'est tout à fait normal sur un scope ouvert à F/D de 5.



Tu verras également que ton secondaire est un peu plus près de l'ouverture, pas tout à fait au centre.

C'est ça le fameux offset du secondaire.



Ton scope semble bien collimaté (surtout pour une première !)



Bon ciel
