Un chercheur pour l'autoguidage!

[lebendu26]

Bonjour à tous,



Suite à la vente du miroir de mon Newton SkyWatcher 200/1000, je décide de récupérer un maximum de pièces (Bagues, porte-oculaire, chercheur,...) pour essayer de fabriquer une petite lunette.



Les pièces sélectionnées:

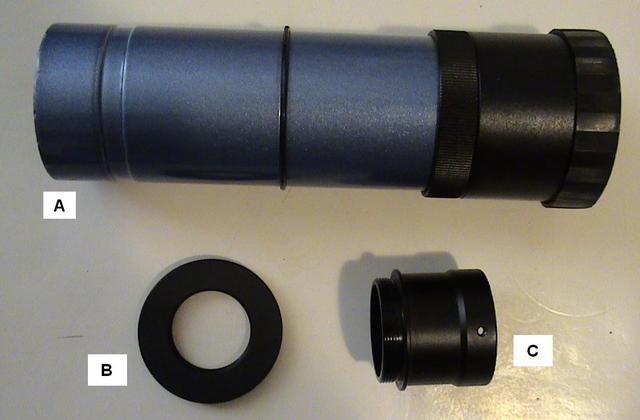

Pièce A : Le chercheur 9x50 sans la partie arrière (partie où se trouve l'oculaire réticulé).



Pièce B : Rondelle filetée de l'arrière du chercheur.

Dimensions : Diam.: 52 mm, dam. intérieur : 30 mm



Pièce C : Porte-oculaire au coulant 31,75 mm récupéré sur mon vieux télescope.





"Usinage"



Pièce B :

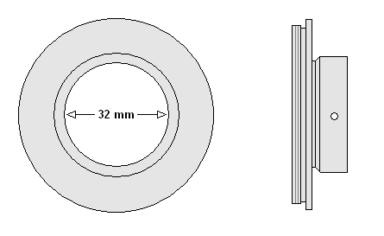

Élargissement du diamètre

intérieur de la pièce pour

atteindre 32 mm (pour le

passage de l'oculaire ou

de la camera au coulant 31,75).







Pièce C :



Couper la pièce dans la

tranche à 13 mm du bord

et conserver la partie où

se trouvent les trous filetés

pour les vis de serrage.

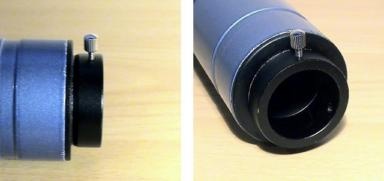

(Pièce C après usinage.)





Ensuite, il faut centrer et

coller les pièces B et C.



Les deux pièces doivent être parfaitement

alignées (pour ne pas entraver

le passage de la camera ou de l'oculaire).

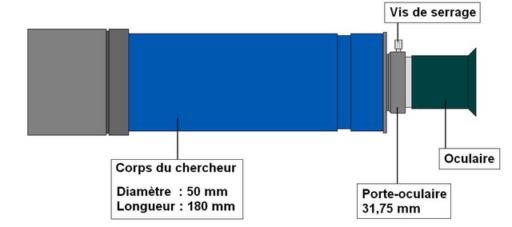

Pièce finale :



On obtient un porte-oculaire

au coulant 31,75, que l'on

peut visser à l'arrière d' un

chercheur 9x50.

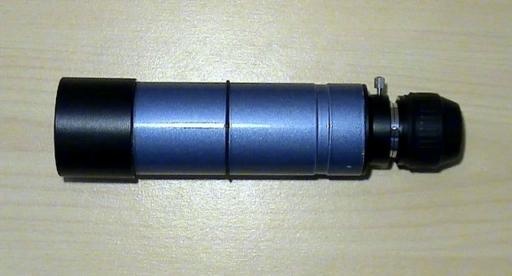

Résultat obtenu (ici avec un oculaire):





Et la mise au point me direz-vous? Elle se fait par translation de l'oculaire ou de la caméra à l'interieur du porte-oculaire, tout simplement!

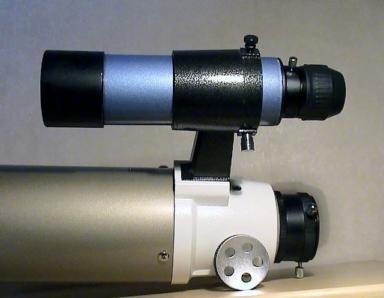

Montage sur ma 100ED SkyWatcher.







Il faut évidement "harmoniser" la focale des deux instruments (900mm pour la lunette et environ 180mm pour le chercheur). Pour cela, j'ai récupéré la lentille d'une bonne vielle barlow x3 (à un seul élément) que j'ai vissé à l'avant de ma caméra d'autoguidage (comme on visserait un filtre), pour amener la focale du chercheur à environ 500mm et un réducteur 0,5 pour ma lunette, amenant sa focale à 450mm.



Et ça marche! La preuve en image:



La p'tite Dumbell (image redimensionnée), bon, c'est pas la photo de l'année mais l'instrument de guidage à fait son boulot :

EOS 350D avec reducteur 0,5x derrière 100ED, guidage au chercheur : toucam II et barlow x2 logiciel GUIDMASTER. (2007)







Ne jetez pas vos vieilles pièces! Il y a toujours moyen d'en faire quelque chose!
