Réalisation station alim 12v

[cpeg]

Bonjour,

Je voudrais me faire une station d’alimentation 12v simple à partir d’une batterie de voiture 52 Ah que j’ai en stock. C’est pour l’alimentation d’une Atlas EQG pour l’instant.



Je mettrais simplement la batterie dans une caisse en contreplaqué. La monture serait raccordée par l’intermédiaire d’une prise allume cigare incorporée dans la caisse en cp. Ceci évitera les inversions de polarité et permettra la mise en place d’un fusible de protection.



Pour la recharge j’envisage ça :

http://www.conrad.fr/chargeurs_de_batterie_au_plomb_automatique_5_et_6_a_p_19538_19553_121287

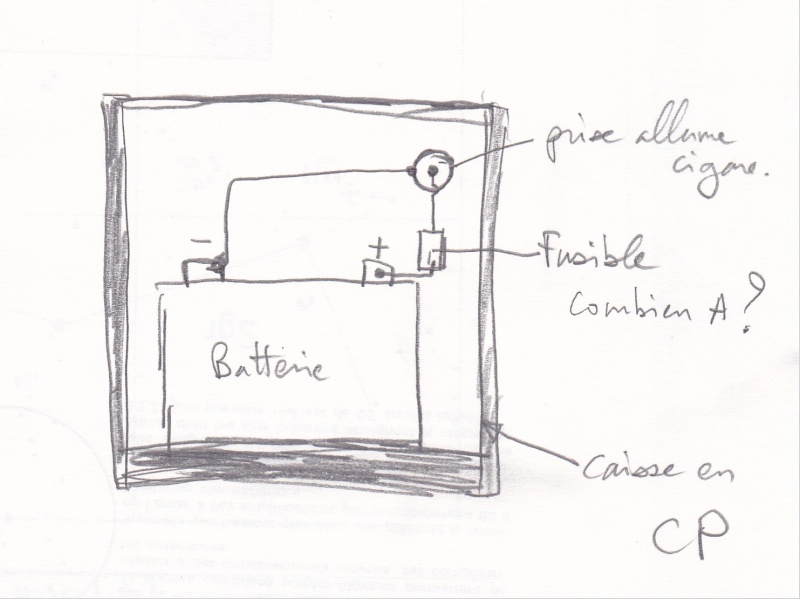

Le schéma prévu :





Est-ce correct ? Pas de grosse bourde ?

Et quelle valeur mettre pour le fusible ?



Merci d’avance ,

Claude

[vincent.becker]

Oui, faire très attention aux courts-circuits. Une batterie n'a aucune résistance interne, c'est potentiellement dangereux. Les prises RCA sont une bonne idée, mettre les femelle côté batterie bien fixées à la paroi, si possible au fond de trous pour éviter la chute d'un objet métallique sur les bornes.



Tu peux aussi faire quelque chose de plus avancé avec des régulateurs au dessus pour te donner plusieurs tensions, un peu comme le cube Lidl:



[cpeg]

Hello, le fusible est à dimensionner selon ce que tirent tes instruments (tu fais la somme et tu ajoutes 20%), par contre je te déconseille fortement les prises allume cigare qui ont la fâcheuse tendance à se barrer tranquillement au cours de la nuit. Franchement ça tient très très mal, je m'en suis mordu les doigts plus d'une fois.... Il vaut mieux des prises type RCA mais surtout pas des jacks qui font un court circuit quand on les enclenche.



Merci de ta réponse



J'aurais besoin de quelques explications:



Le fusible doit être supérieur à l'ampèrage prévu sinon il fond, logique:).

Mais il est censé protéger quoi: la batterie ou le matos branché derrière?



En fait je tourne actuellement avec une alim LIDL un peu à bout de souffle qui a un fusible de 1 A. Ca suffit largement vu que je n'ai pas le Goto et que je ne branche que la monture.



Mais si je branche des résistances anti-buées et une monture goto?



En d'autre termes y a t'il intérêt à ajuster finement sur le matériel branché, ou peut-on sans inconvénient prévoir large pour d'autres matériels éventuels, le fusible servant juste à ne pas faire fondre la batterie ou les câbles en cas de court-jus franc?



En ce qui concerne la prise allume cigare, c'est celle que j'utilise sur la LIDL, sans ennui jusqu'à présent, et c'est le détrompeur absolu pour les distraits.



Cordialement,

Claude

[Frederic Jabet]

Je me suis fait cela :



[pascvale13]

Salut à tous,

J'utilise plusieurs batteries avec des connecteurs femelles 12 volt normaux !

J'ai coupé le câble et serré les fils avec des cosses pour voiture !

Le câble avec un liseré blanc corresponds en général au +, contrôler la polarité quand même avant de brancher la monture ou la CCD !

Cordialement

Pascal

[cpeg]

Merci à tous



Vincent, les régulateurs c'est une bonne idée mais je vais rester dans le simple, je ne sais pas du tout comment ça marche.



Chonum, super ton matériel!

Tu as intégré le chargeur?

L'ampèremètre c'est pour la charge ou pour l'utilisation, ou les 2?

Tes prises sont toutes équivalentes et en parallèle ou différenciées?

Je vois un inter (général?)

Un porte fusible.

Une diode, quel usage?

Un écran en bas à gauche?

Bref si tu avais un plan, la notice, que sais-je...



Pascal: je ne vois pas ce que c'est le connecteur 12V normal:?:



Cordialement,

Claude

[vincent.becker]

Chouette alim Chonum!

[ZITO]

Salut cpeg ,

Pour le fusible il sert à proteger la batterie , les cables et le matos mais bon , en général le matos à déjà grillé quand le fusible grille .

Ce que tu dois regarder c'est la section des cables que tu branches sur ton alim , car si ton fusible fait 10A par exemple et que tu branches un cable de 0.75mm² ben c'est ton cable qui ferras office de fusible si tu dépasse 6A environ .

PS: pour le cuivre il faut compter entre 8 et 10A max par mm² de section

voilà

chonum , beau travail !!

[pascvale13]

Pascal: je ne vois pas ce que c'est le connecteur 12V normal:?:



Cordialement,

Claude



C'est une prise allume cigare!!!

Je m'étais mal exprimé

[robton kob]

moi, j'ai une petite caisse à outil et j'ai mis un connecteur BNC à baïonnette, et dedans il y a deux petites batteries 12v en parallèle, des modèles pour le maintien d'installation de sécurité qui supportent d'être branchées en permanence sur du 12VCC.

[Frederic Jabet]

Les réponses en dessous



Merci à tous



Vincent, les régulateurs c'est une bonne idée mais je vais rester dans le simple, je ne sais pas du tout comment ça marche.



Chonum, super ton matériel!

Il est bien pratique en tout cas



Tu as intégré le chargeur?

Non c'est juste une boîte de distribution en fait. La boîte se connecte soit sur une alimentation 12V, soit sur un batterie au plomb.





L'ampèremètre c'est pour la charge ou pour l'utilisation, ou les 2?

C'est la consommation, cela me donne une idée de ce que je consomme de mon autonomie.



Tes prises sont toutes équivalentes et en parallèle ou différenciées?

Toutes pareils. Et j'ai mis des Cinch sur tous mes appareils : Monture, CCDs... Les Cinch sont fiables, et il est virtuellement impossible de mettre en court circuit vu que le plus est encastré.

Je vois un inter (général?)

Un porte fusible.

Oui le fusible protège tout et est monté en série avec l'interrupteur.

Une diode, quel usage?

Savoir que l'interrupteur est sur On



Un écran en bas à gauche?

C'était un voltmètre. Il a grillé depuis et je l'ai remplacé par un galvanomètre à aiguille du même modèle que l'ampéremètre.

Bref si tu avais un plan, la notice, que sais-je...



Pas de plan, mais rien de compliqué. Tout est en parallèle, sauf la LED, l'interrupteur et le fusible.



Pascal: je ne vois pas ce que c'est le connecteur 12V normal:?:



Cordialement,

Claude

[cpeg]

Merci beaucoup pour toutes ces réponses

Chonum, je pense que je vais m'inspirer de ta boite, mais avec la batterie à l'intérieur (avec un minimum de ventilation nécessaire je pense).



Cordialement,

Claude

[CoreDump]

Pour les connecteurs, je recommande ceux ci:



http://cgi.ebay.fr/3-2-Pin-Male-Female-Panel-Chassis-Connector-Kit-M2-/260581463479



Ils sont avec détrompeurs et surtout anti-arrachement. Sans compter qu'ils supportent pas mal d'ampères sans broncher.



Seul point noir: les fiches châssis sont mâles (ca aurait été mieux en femelle).

[dessch]

voilà pour moi :

http://dessch.free.fr/alimentation_836.htm



très très pratique !



fusible par alimentation, filtres, ferrites...

[pam-pg]

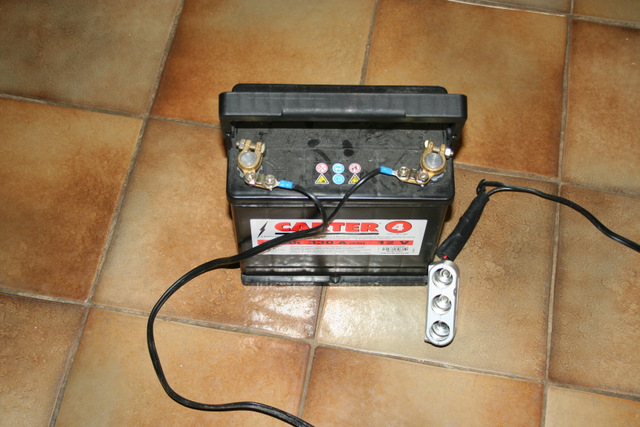

Voici la mienne très minimaliste, il s'agit d'une batterie de démarrage classique avec au bout un adaptateur allume cigare et en serie un porte fusible 10 A:

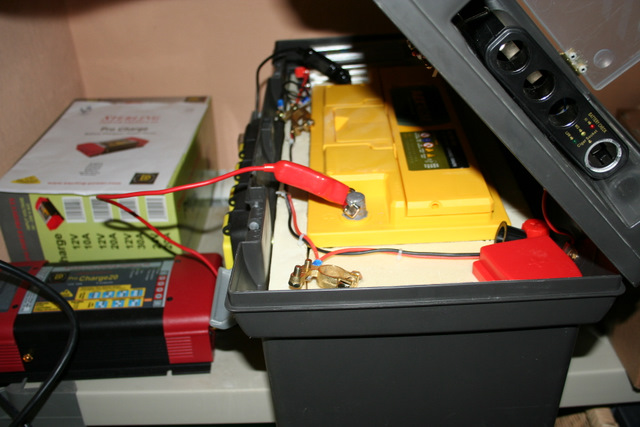

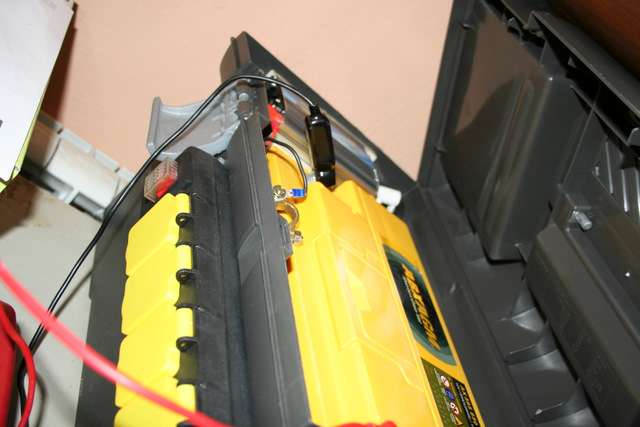

et celle de notre club plus perfectionnée qui fait 12 et 220V. Elle est en charge ici, il s'agit d'une batterie à décharge lente avec chargeaur ad-hoc. Il y a un convertisseur 12V DC --> 220V AC et une triplette, ainsi qu'un adaptateur allume cigare avec plusieur prises 12V.

Le tout est dans une caisse castomerlin avec l'isolant.

A gauche le chargeur.







[kiwi74]

Vraiment tip top ce post !!!!



PAM PG, je vois sur la deuxième photo que tu disposes d'une multiprise allume-cigare. En fait j'ai la même et je voulais savoir si tu y as ajouté un fusible sur chaque prise, ou as-tu laissé le fusible d'origine (un 10A de mémoire) ???





PS : J'en profite aussi pour transférer ce post dans la rubrique "Les bricoleurs"

[pam-pg]

Vraiment tip top ce post !!!!



PAM PG, je vois sur la deuxième photo que tu disposes d'une multiprise allume-cigare. En fait j'ai la même et je voulais savoir si tu y as ajouté un fusible sur chaque prise, ou as-tu laissé le fusible d'origine (un 10A de mémoire) ???





PS : J'en profite aussi pour transférer ce post dans la rubrique "Les bricoleurs"



Le collègue qui a monté cette station à mis à la place un porte fusible que j'ai eu chez gotronic (ainsi que la prise 12V). Il y a donc un fusible 10A en serie qui peut être remplacé facilement.



Salut Kiwi.

[pascvale13]

Je rebondis sur le fait que pour alimenter mon PC portable (enlever la batterie du portable)

J'utilise un adaptateur 12 / 19 volt, c'est le top car je peux tenir de nuit d'environs 5 à 6 heures sans recharger ma batterie !

Pourquoi faire du 12volts vers le 220 et ensuite repasser vers le 19 volt !:be:



Je plussoie au commentaire d'Epsi sur les risques de foutre le feux avec du 12 volts !

Faire très attention au montage, et surtout attention que le pied en acier de la monture ne touche le + de la batterie :cry:

@+

Pascal

[kiwi74]

Merci PAM

[vincent.becker]

En effet le risque d'incendie est important. Une batterie, contrairement à une pile par exemple, n'a aucune résistance interne. Si on court-cuircuite, on peut monter instantanément à plus de 500 ampères, soit 7,5 kilowatts... Paf.



C'est pourquoi, quel que soit le bricolage de l'alim, il faut concevoir tous les éléments en fonction de ce risque de court-circuit pour le réduire à zéro en tenant compte des contacteurs qui dépassent mais aussi de l'humidité. Comme on trravaille la nuit et qu'on est fatigué, il ne faut pas postuler qu'on fera attention pour éviter les conneries.



Le fusible 10A à la sortie d'une cosse est une très bonne idée, plus des fusibles plus petits en fonction des matériels branchés



Pour le PC le convertisseur direct 12 -> 19V sera bien plus optimisé en terme de rendement en effet, sans compter qu'on 'naura pas du 220 qui se promène.

[stevegourdon]

bonsoir a tous !! bonsoir vincent !!



as tu une photo de ce convertisseur 12==>19 et ou peux ton se le procurer ????



merci pour ce post interessant !!



stève

[kilkim]

as tu une photo de ce convertisseur 12==>19 et ou peux ton se le procurer ????

J'ai acheté ça hier soir

Wait and see

http://www.webmarchand.com/a/liste_produit/idx/5080300/mot/Transformateur_12v_19v/liste_produit.htm



Une question :

J'ai un powertank de chez lidl (7Ah) avec toutes les connections qui me vont bien.

Mais 7Ah est trop juste. (impossible de tenir avec le portable dessus)

J'ai une batterie de 50Ah.

Pour faire au plus simple, j'avais envie de mettre la 50Ah en parallèle du powertank.

Brancher la 50Ah sur la 7Ah. Brancher le + avec le + et le - avec le -

Ca va marché ?

Protection électrique complémentaire ?

[cpeg]

Une question :

J'ai un powertank de chez lidl (7Ah) avec toutes les connections qui me vont bien.

Mais 7Ah est trop juste. (impossible de tenir avec le portable dessus)

J'ai une batterie de 50Ah.

Pour faire au plus simple, j'avais envie de mettre la 50Ah en parallèle du powertank.

Brancher la 50Ah sur la 7Ah. Brancher le + avec le + et le - avec le -

Ca va marché ?

Protection électrique complémentaire ?



Super idée, si ça marche



La réponse m'intéresse aussi, mais je proposerais de supprimer la batterie initiale du Powertank LIDL?





Cordialement,

Claude

[Snark]



Pour faire au plus simple, j'avais envie de mettre la 50Ah en parallèle du powertank.

Brancher la 50Ah sur la 7Ah. Brancher le + avec le + et le - avec le -

Ca va marché ?

Protection électrique complémentaire ?



Je ne sais pas exactement ce que contient le powertank, mais mettre deux batteries en parallèle (+au+ et - au -) n'est pas une bonne idée; dans le cas d' une différence de tension ou de résistance interne, une des batteries va se décharger dans l'autre, et ça peut même être brutal ici, vu les différentes capacités.

A éviter donc.

[cpeg]

Je ne sais pas exactement ce que contient le powertank, mais mettre deux batteries en parallèle (+au+ et - au -) n'est pas une bonne idée; dans le cas d' une différence de tension ou de résistance interne, une des batteries va se décharger dans l'autre, et ça peut même être brutal ici, vu les différentes capacités.

A éviter donc.



C'est pour celà que je proposais de supprimer la batterie d'origine.

Après il reste la fonction chargeur, et là je suppose que le chargeur d'origine va être sous-dimensionné, c'est à dire que la recharge sera très longue, mais y-a-t-il d'autres inconvénients?



Après, la distribution sur prise allume cigare et bornes diverses en 3/6/9/12 V, je suppose que ça doit marcher?



Cordialement,

Claude

[damameri]

Hello

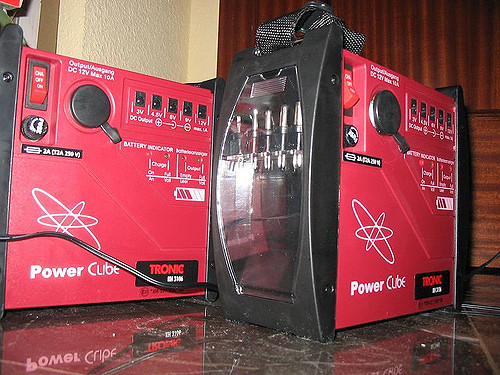

J'ai aussi le cube du LIDL. Suite à une soudure pétée dedans, je l'ai ouvert, et il contient une petite batterie au plomb. Facile à remplacer par une batterie de voiture, afin de conserver l'électronique (fusibles, plusieurs tensions de sorties). Bien sûr la recharge sera plus longue, mais vu que la batterie de voiture tiendra pas dans le cube, elle sera amovible et rechargée par un chargeur voiture classique.



Pour le portable, j'ai acheté une prise allume-cigare (donc qui prend en entrée 12v) et qui sort plusieurs tensions selon l'embout qu'on met dessus. Se branche directement sur la prise allume-cigare du cube Lidl.



Voilà @++



Eric D

[kilkim]

cpeg

C'est pour celà que je proposais de supprimer la batterie d'origine.



Dommage de devoir se passer de 7Ah



Je comprends que si une des 2 batteries est en manque de chargement, l'autre va vouloir la charger au détriment de sa disponibilité pour l'utilisateur.

Et en prenant la précaution d'avoir les 2 batteries chargées avant de les connecter ?



Quel est le danger électrique ?



Je suis pas très électricien mais imaginons le pire :

La 7Ah est à plat ( elle fournie plus 12v).

On lui branche la 50Ah.

La 7Ah va lui pomper 7Ah sur les 50Ah dispo. Non ?

Ça marche pas comme des vases communicants ?



Y a t il un électricien dans la salle ?

[cpeg]

Dommage de devoir se passer de 7Ah



Je comprends que si une des 2 batteries est en manque de chargement, l'autre va vouloir la charger au détriment de sa disponibilité pour l'utilisateur.

Et en prenant la précaution d'avoir les 2 batteries chargées avant de les connecter ?



Quel est le danger électrique ?



Je suis pas très électricien mais imaginons le pire :

La 7Ah est à plat ( elle fournie plus 12v).

On lui branche la 50Ah.

La 7Ah va lui pomper 7Ah sur les 50Ah dispo. Non ?

Ça marche pas comme des vases communicants ?



Y a t il un électricien dans la salle ?



Moi non plus je ne suis pas spécialiste mais j'ai un mauvais pressentiment pour les 2 batteries différentes en parallèle



Tu perds 7AH mais tu passe à 50Ah quand même.



Cordialement,

Claude

[cpeg]

Hello



J'ai aussi le cube du LIDL. Suite à une soudure pétée dedans, je l'ai ouvert, et il contient une petite batterie au plomb. Facile à remplacer par une batterie de voiture, afin de conserver l'électronique (fusibles, plusieurs tensions de sorties). Bien sûr la recharge sera plus longue, mais vu que la batterie de voiture tiendra pas dans le cube, elle sera amovible et rechargée par un chargeur voiture classique.



Pour le portable, j'ai acheté une prise allume-cigare (donc qui prend en entrée 12v) et qui sort plusieurs tensions selon l'embout qu'on met dessus. Se branche directement sur la prise allume-cigare du cube Lidl.



Voilà @++



Eric D



Bonjour,

TU l'as fait réellement ou c'est encore un projet?



Cordialement,

Claude

[macfly51]

Pas sûr que ce soit une bonne idée......................

On peut le faire si les batteries sont identiques, et si elles travaillent ensemble (comme dans un onduleur) mais là, non!
