Comparateur à cadran

[ez3k]

Bonjour,



Est ce que quelqu'un utilise un comparateur à cadran pour la mise au point?



En astrophoto,en ce qui me concerne, je suis souvent obliger dans un 1er temps de trouver la galaxie(par exemple) à l'oculaire puis de prendre l'appareil EOS canon,de le mettre sur le porte oculaire et d'essayer de faire la MAP.Ce qui n'est pas facile .

J'ai vu qu'un comparateur à cadran pouvait etre efficace et surtout un gagne temps.

Avez vous des idées de savoir coment je pourrais installer ce comparateur sur un tube orion 200/1000 svp?

[cpeg]

Bonjour,



Est ce que quelqu'un utilise un comparateur à cadran pour la mise au point?



En astrophoto,en ce qui me concerne, je suis souvent obliger dans un 1er temps de trouver la galaxie(par exemple) à l'oculaire puis de prendre l'appareil EOS canon,de le mettre sur le porte oculaire et d'essayer de faire la MAP.Ce qui n'est pas facile .

J'ai vu qu'un comparateur à cadran pouvait etre efficace et surtout un gagne temps.

Avez vous des idées de savoir coment je pourrais installer ce comparateur sur un tube orion 200/1000 svp?



Bonjour,

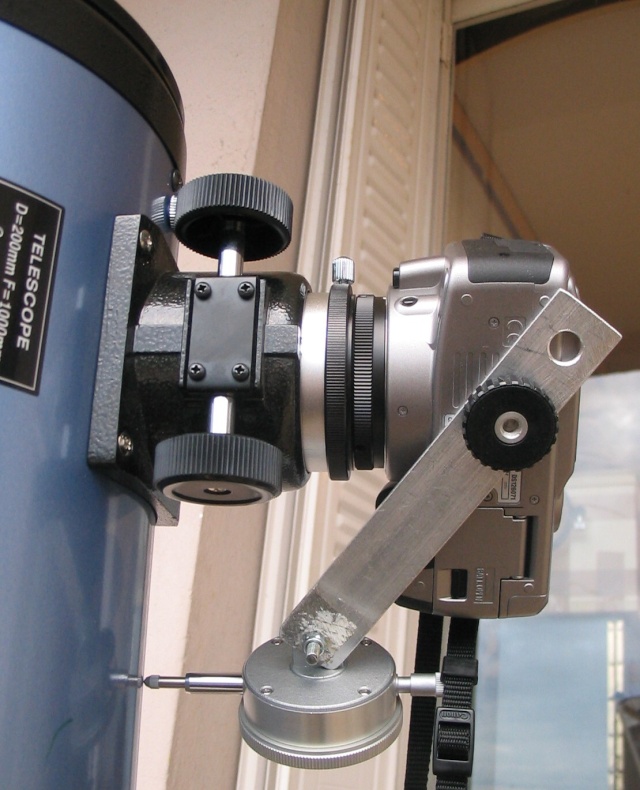

J’ai fait comme çà avec un 350D.

C’est simple mais je n’ai pas le choix de l’orientation du boîtier.





Ceci dit avec un chercheur bien réglé et une carte détaillée il me semble qu'on peut avoir un centrage satisfaisant sur l'objet sans avoir besoin d'utiliser un oculaire.



Cordialement,

Claude

[ez3k]

Ah oué Joli ca.Je n'y avais pas pensé comme ceci.

Bon je crois que je vais prendre ta config , sympa.



Merci CPEG

[cpeg]

Ah oué Joli ca.Je n'y avais pas pensé comme ceci.

Bon je crois que je vais prendre ta config , sympa.



Merci CPEG



C'est surtout le plus simple

[david95]

j'ai commencé le montage (pas encore fini) d'un micromètre pour la mise au point.

La photo de Cpeg ci dessus me donne une idée pour mon montage.

merci

[david95]

Bonjour,

J’ai fait comme çà avec un 350D.

C’est simple mais je n’ai pas le choix de l’orientation du boîtier.





Ceci dit avec un chercheur bien réglé et une carte détaillée il me semble qu'on peut avoir un centrage satisfaisant sur l'objet sans avoir besoin d'utiliser un oculaire.



Cordialement,

Claude



Une question: lorsque tu monte le comparateur (+ barre) sur le boitier, n'y a t'il pas d'erreur de position du à la vis?

[cpeg]

Une question: lorsque tu monte le comparateur (+ barre) sur le boitier, n'y a t'il pas d'erreur de position du à la vis?



Je ne suis pas sûr d'avoir bien compris la question mais je crois utile de préciser un point: pour moi le comparateur sert à contrôler les mouvements du PO et à retrouver une position donnée au cours de la même séance (sans démontage).



Il ne peut pas servir à trouver d'emblée la bonne position en début de séance. Ca nécessiterait un montage nettement plus rigide et des butées repérées fiables.



De plus sur un newton une simple collimation suffirait à déplacer un peu le plan focal, donc ça ne marcherait pas.



Donc, le comparateur monté comme ça ne me donne qu'une indication relative mais me permet de savoir de combien exactement j'ai déplacé le boitier lors d'une correction. Ca me permet de revenir précisément à la position antérieure si l'image s'est dégradée. Il facilite la MAP c'est tout



Cordialement,

Claude

[david95]

OK, je comprend mieux le montage maintenant.

Je croyais effectivement que c'était un moyen de connaitre la position de l'APN au foyer.

Merci pour les tuyaux, ça peut m'être utile

Modifié 17 juin 2010 par david95

[david95]

Je reviens sur le sujet.

Je souhaite réaliser un montage avec un flip-mirror (entre ma lunette et l'APN) afin de faire la map à l'oculaire (de courte focale) sur une étoile brillante puis de passer à la position map à l'APN à l'aide d'un comparateur monté sur la lunette. L'écart MAP oculaire/APN étant mesurée au préalable au comparateur.



Mais je rencontre un problème: l'écart entre les MAP oculaire et APN est bien supérieure à la course du comparateur??

[cboisvert]

Salutation

Tu pourrais compenser avec une cale que tu connais l'épaisseur que tu rajoute ou enlève au besoin



Christian

[david95]

Salutation

Tu pourrais compenser avec une cale que tu connais l'épaisseur que tu rajoute ou enlève au besoin



Christian



C'est ce que je compte faire justement et je crois avoir trouver la pièce qui jouerait ce role !! De plus la cale étant un aimant, il me reste qu'a installer une piece en acier pour la recevoir.

[astroperenoel]

Ou alors tu prends un comparateur grande course!

En général, un comparateur à cadran classique a une course de 10mm, mais il en existe qui ont 25mm de course et d'autres encore plus.

Exemple, le très bon Mitutoyo ID-U 1025.

Il coûte cher neuf, mais se négocie moins de 50€ d'occase sur le net; désavantage: il est assez gros (20cm de long avec la touche déployée)

[scorpius]

bONSOIR,

je ne sais pas si tu me repondras, mais je compte faire ce montage, avec cale aimantée



merci
