Table équatoriale

Ratatouille

Par Ratatouille
dans Les bricoleurs

 Partager

Messages recommandés

Ratatouille

Ratatouille

Posté
Posté

Voici ma nouvelle table équatoriale, réalisée selon le principe de la table du site Magnitude 78, visible ici.



Les plateaux sont en CTP de 15, ainsi que les 2 demi-secteurs Nord.

Le secteur sud est en CTP de 10.



Pour la motorisation, c'est un moteur de monture EQ1 ou 2, commandé là.

C'est Vincent Becker qui m'a inspiré sur son site, et ce site m'a confirmé la possible utilisation.





Le premier test est très concluant. Avec une mise en station sommaire, boussole et réglage de l'altitude au pif, Saturne est restée 20 minutes sans avoir besoin de recadrer. Il m'a fallu juste jouer avec le potentiomètre afin d'ajuster la vitesse.

Ce qui m'a le plus surpris, c'est que je suis arrivé assez vite en butée.

La stabilité est excellente et l'axe d'azimut est bien fluide. Pas de collage au démarrage.

En résumé, c'est vraiment parfait.

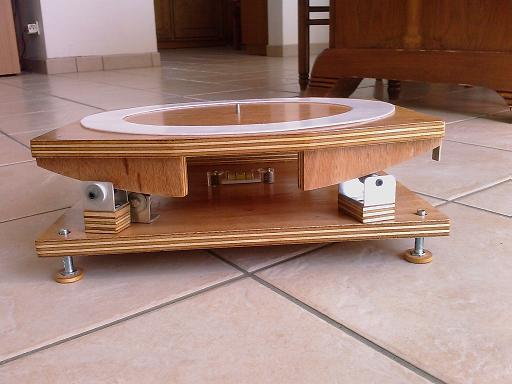

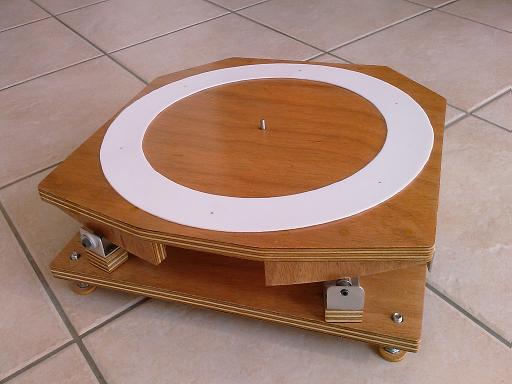

Place aux photos.

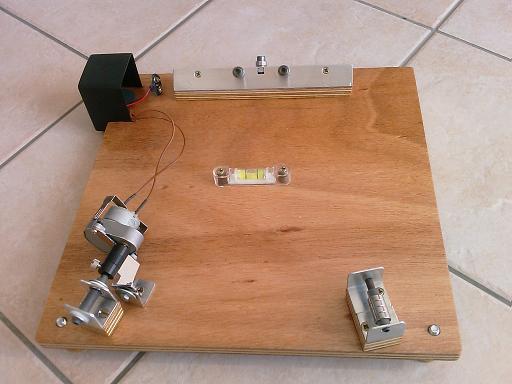

La base:

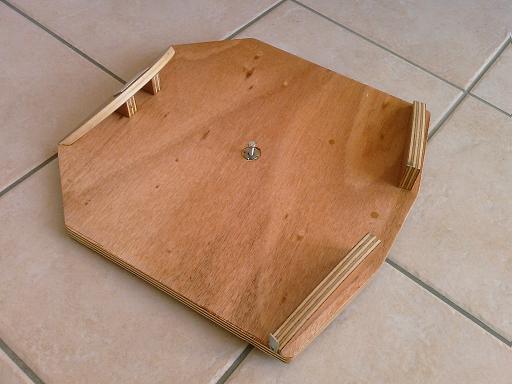

Le plateau supérieur:

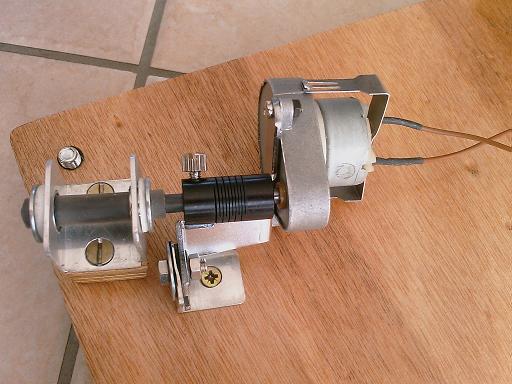

La motorisation:

Le galet d'entrainement est un tube de carbone avec du tuyau en caoutchouc emmanché dessus.

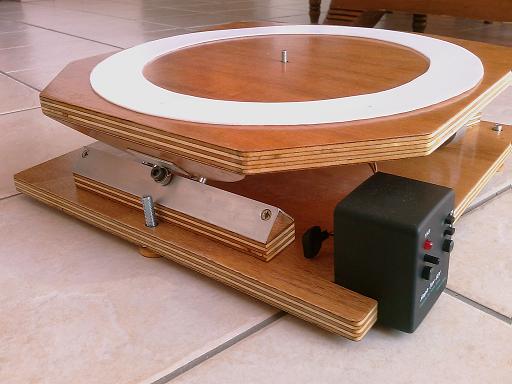

Le secteur Sud:

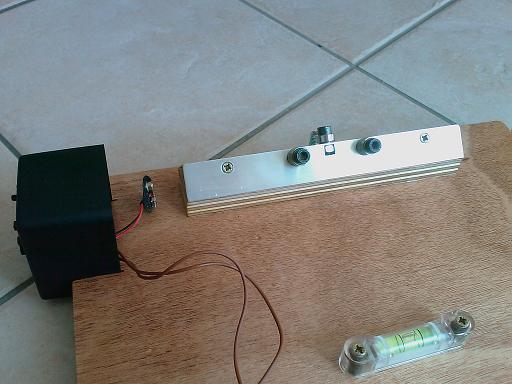

Le secteur Nord:




pam-pg

pam-pg

Posté
Posté

Très jolie réalisation.



J'aurais une question sur le moteur réducteur.



Combien de temps met-il pour faire un tour ?



Merci.

Ratatouille

Ratatouille

Posté
  • Auteur
Posté
Belle réalisation ;)



Pierre



Bonsoir.

Joli travail bravo.

Quand on y a gouté on ne s'en passe plus.

Bonne nuit.

Luc;)



Merci à vous. C'est vrai que ça va être dur de s'en passer !





Très jolie réalisation.



J'aurais une question sur le moteur réducteur.



Combien de temps met-il pour faire un tour ?



Merci.



Avec une alim 9V, au minimum, 1 tour en 35 minutes, au maximum, 1 tour en 5 minutes.

hysot

hysot

Posté
Posté

Wooaa classe ta table!

Ça me donne un bon aperçu du poids de l'originale de magnitude 78. 2kg je pense.

Où se trouve ton système de buté? Combien de temps de suivie pour ta configuration? tu dis que ça été rapide, je suppose que ça été inférieur au 1h20 énoncé sur M78?

Ratatouille

Ratatouille

Posté
  • Auteur
Posté
Où se trouve ton système de buté?

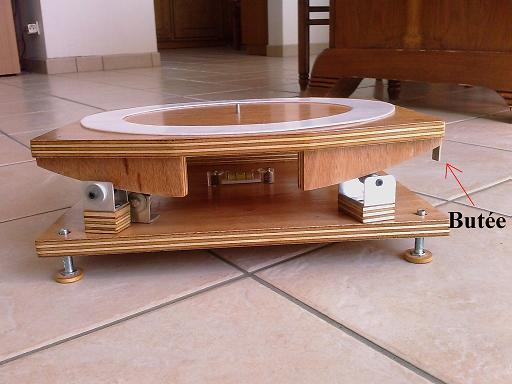

Au bout de la flèche rouge pour la butée de "fin de cycle":


Il n'y a pas de butée de "début de cycle", car c'est mon moteur d'entrainement qui vient bloquer le plateau supérieur.





Combien de temps de suivie pour ta configuration? tu dis que ça été rapide, je suppose que ça été inférieur au 1h20 énoncé sur M78?



Je n'ai testé que 20 minutes sur Saturne, car j'ai choisi d'autre cibles après. Le ciel se couvrait et je tenais à voir M104 que je n'avais encore jamais observé.



Je pense avoir au moins une heure entre les 2 butées de la table.

Ludo

Ludo

Posté
Posté

Salut tout le monde,



je suis content de voir ta construction, pour la mienne j'étais aussi parti du super site de Magnitude 78. Après une bonne année d'utilisation, le système de comande des boitiers moteurs (prélévé sur mon ancien Meade DS114) a laché. Et je suis content de voir que tu as utilisé le petit moteur dispo chez l'Astronome. Ca confirme qu'il faut que je prenne ce genre de moteur.

Belle construction, bonne observation avec...



Ludo... http://astrosurf.com/astroludo

jmr

jmr

Posté
Posté

Bonjour,

Belle réalisation, épurée et propre. Quel appareil mets tu dessus? J'ai un peu délaissé la mienne pour mon XT12 car si le suivi est excellent, elle ajoute instabilité et hauteur. As tu ces défauts là ?

Bon ciel.

Ratatouille

Ratatouille

Posté
  • Auteur
Posté

C'est mon strock qui est posé dessus, soit une dizaine de kilos. On est loin du poids d'un XT12 ou même du poids de mon Kepler 250.

Pour ce qui est de la hauteur, ça n'en rajoute pas, car la table remplace la partie inférieure du rocker.

jmr

jmr

Posté
Posté
C'est mon strock qui est posé dessus, soit une dizaine de kilos. On est loin du poids d'un XT12 ou même du poids de mon Kepler 250.

Pour ce qui est de la hauteur, ça n'en rajoute pas, car la table remplace la partie inférieure du rocker.



Merci pour l'info. Ca semble confirmer qu'une table sera plus stable pour un Serrurier qu'avec un tube plein: problème de poids et de position du barycentre de l'ensemble.

Bon ciel.

dorches

dorches

Posté
Posté

Ah oui super Ratatouille :) !

Elle est magnifiquement réalisée, c'est propre et net !



Pourrait-on voir une photo de ton sublime Strock dessus :wub: ?

Ratatouille

Ratatouille

Posté
  • Auteur
Posté
Très joli!



Ah oui super Ratatouille :) !

Elle est magnifiquement réalisée, c'est propre et net !



Merci à vous.

Mais au delà de l'aspect, c'est vraiment le côté pratique qui ressort. Je ne vais plus pouvoir m'en passer.





Pourrait-on voir une photo de ton sublime Strock dessus :wub: ?



OK. Je tacherais de mettre une photo demain...

dorches

dorches

Posté
Posté
Merci à vous.

Mais au delà de l'aspect, c'est vraiment le côté pratique qui ressort. Je ne vais plus pouvoir m'en passer.

Je ne doute pas de l'aspect pratique, mais quand l'esthétique et la maitrise sont de la partie :wub: ...



;)







OK. Je tacherais de mettre une photo demain...

Merki :)

  • 4 mois plus tard...
GéGé

GéGé

Posté
Posté

Belle réalisation, très propre!



Juste une question. En voyant cette photo:








Les bandes de roulement sont en bois, sans bande alu pour rouler sur les roulements? Et cela résiste à la charge?



:)

Ratatouille

Ratatouille

Posté
  • Auteur
Posté
Beau travail, bravo!



Juste pour info, le moteur utilisé est 16€ moins cher chez TS: ;)

http://www.teleskop-express.de/shop/product_info.php/language/en/info/p395_Nachfuehrmotor-fuer-Montierung-EQ-2.html



Exact.



Mais le mien vient de chez un commerçant français, l'Astronome.. C'est la raison pour laquelle je l'ai pris chez eu.



Salut



C'est bizarre, le prix du moteur pour l'EQ1 est le meme que celui pour l'EQ2 (lien ci dessus).



Y aurait-il une raison?



Bien sûr qu'il y a une raison: ceux sont les mêmes :be:



Belle réalisation, très propre!



Juste une question. En voyant cette photo:



Les bandes de roulement sont en bois, sans bande alu pour rouler sur les roulements? Et cela résiste à la charge?



:)



Effectivement, c'était une de mes interrogations. Mais au bout de 4 mois d'utilisation, rien n'a bougé. J'avais préparé des bandes caoutchouc à coller sur les secteurs avant car je craignais glissade et enfoncement. Il n'en est rien.



Maintenant, pour être franc, ta question me fait douter. Je pense que je vais coller une bande alu sur le secteur nord et mes bandes caoutchouc sur les secteurs sud. Ça ne coûte rien.

Merci pour ce petit rappel Gégé.

  • 4 années plus tard...
elekaj34

elekaj34

Posté
Posté

Bonsoir,



Très beau boulot :D :D



J'avais fait aussi une table équatoriale sur le même principe, mais j'avais beaucoup perdu en stabilité (c'était un 300).

Est-ce ton cas aussi ? (c'est juste par curiosité)



Depuis j'ai récupéré le bois pour en faire une version Dobson qui me va très bien (en cours de motorisation).

moebius9

moebius9

Posté
Posté
Bonsoir,



Très beau boulot :D :D



J'avais fait aussi une table équatoriale sur le même principe, mais j'avais beaucoup perdu en stabilité (c'était un 300).

Est-ce ton cas aussi ? (c'est juste par curiosité)



Depuis j'ai récupéré le bois pour en faire une version Dobson qui me va très bien (en cours de motorisation).



Gros déterrage !!

Cette table est maintenant remplacée par une autre plus précise compatible avec mon Argo Navis: motorisation par vis sans fin et moteur pas à pas.

Les tables conçues avec un secteur nord vertical parabolique (VNS) sont parfaites pour des pointages manuels. On ne leur demande alors que de garder l'objet dans le champ durant quelques minutes.

Les aides informatiques au pointage demandent en outre de conserver constant le système de coordonnées établi à partir de leur alignement initial, ce que les tables avec VNS ont du mal à respecter du fait des approximations inhérentes à leur conception.



Quel que soit le système, on peut observer parfois un temps d'amortissement aux chocs accru avec l'instrument sur table EQ; dans le cas le plus fréquent, c'est la rigidité de la structure de la table qui est en cause et en particulier celle du plateau supérieur. Perso, j'ai eu une nette amélioration en doublant son épaisseur. Pour mon 400, j'ai aussi rajouté des raidisseurs par dessous: c'est acceptable mais pas encore parfait même si ça ne dépasse pas 2 secondes.



Michel

PierreDesvaux

PierreDesvaux

Posté
Posté

Michel, pour palier les approximations sur un secteur VNS, on peut dessiner un cône sur logiciel de dessin 3D, en découper deux tranches comme il faut, et imprimer le tout sur une imprimante 3D. On devrait avoir alors des secteurs "parfaits", non ?

serge vieillard

serge vieillard

Posté
Posté (modifié)

j'pense pô... Car - sauf si j'm'égare - le concept d'un VNS, c'est que les divers cercles horaires qui passent par ces VNS (perpendiculaires à l'axe horaire) n'ont pas tous le même diamètre (sinon ce serait un cylindre !!!!!!!) et que donc, la vitesse périphérique varie en conséquence pour un entrainement constant.

et même si le profil du VNS est "parfait", réalisé avé un montage adapté qui génère automatiquement et par principe le profil exact, ou imprimante 3D de la mort-ki-tue, le concept que l'on a à faire à des "cercles variables "demeure....

Modifié par serge vieillard
PierreDesvaux

PierreDesvaux

Posté
Posté (modifié)

Exact puisque le chemin tangent sur lequel roule le roulement qui supporte le cône est courbe dans tous les sens... Faut donc un moteur pas à pas, avec un petit programme ad hoc qui définit la bonne vitesse à chaque position. Pas impossible à faire, pour le fun... ;)



EDIT: Après réflexion, c'est exact si le système d'entrainement est un galet par friction. Dans le cas d'un entrainement par une vis sans fin, cela n'a aucun impact. Dans ce cas, on devrait avoir quelque chose qui tient la route.

Modifié par PierreDesvaux
serge vieillard

serge vieillard

Posté
Posté

tout à fait ! un entrainement indépendant résoud ce problème (ki n'en est pas un au final)

et comme déjà dit, le top est bien un entrainement vis sans fin débrayable, chose que désormais je ferais systématiquement.

rendons à César .... voir site altaz, T600 Vernet
