Bonjour,

Je cherche à connecter un systeme Boxdorfer MTS-3SDI sur les moteurs "stepper" de ma monture Losmandy G11.

Les fiches moteur de la monture sont en RJ11,et DIN sur le boxdorfer.

Est ce qu'un astram à déjà fait ce montage ,en coupant les dins pour mettre les RJ ou un connecteur peut être?

Je cherche les schémas de cablage des moteurs,introuvable sur le net!!!

Si quelqu'un peut m'aider :(

Merci d'avance,

yves

olivier

olivier

Posté
Posté
Bonjour,

Je cherche à connecter un systeme Boxdorfer MTS-3SDI sur les moteurs "stepper" de ma monture Losmandy G11.

Les fiches moteur de la monture sont en RJ11,et DIN sur le boxdorfer.

Est ce qu'un astram à déjà fait ce montage ,en coupant les dins pour mettre les RJ ou un connecteur peut être?

Je cherche les schémas de cablage des moteurs,introuvable sur le net!!!

Si quelqu'un peut m'aider :(

Merci d'avance,

yves



Salut !



ben t'as de la chance ! on est deux de plus a avoir le meme setup ! G11+boxdoerfer mts3 sdi... christianD et moi .



j'ai fait le cablage la semaine derniere et ça fonctionne super !



j'ai trouvé la doc sur le net et en français pour faire la modif.



pour ma part , j'ai gardé les fiches d'origine (pour moi des db9 coté box) et pour toi , au lieu de couper le cable , tu te fais une rallonge avec une DIN d'un coté et rj11 pour aller sur les moteurs de la G11...



si tu prefere couper c'est encore plus simple !!!



tu as 4 fils qui vont arrivés du box, BLANC MARRON VERT et JAUNE

(ça correspond aux phases du moteur)



tu raccordes le BLANC à-----> cosse n°2 rj11

JAUNE -----> n°3

MARRON ----> n°4

VERT --------> n°5



quand tu regardes une rj11 male avec la pate en plastique DESSOUS et cable qui part vers le bas , le n°1 est à GAUCHE et le 6 à droite.



voilà, j'espere que c'est clair, si tu connais un peu la rj11 ça te poseras pas de probleme.



si tu veux d'autres infos ou la doc donne moi ton mail et je te passe tout ça !



a++



oliv

younnic

younnic

Posté
  • Auteur
Posté

Bonjour Olivier,

Merci pour le tuyau;),

En cas de problême,je te contacterais par MP.

à plus,

yves

cocosebast

cocosebast

Posté
Posté
Salut !



ben t'as de la chance ! on est deux de plus a avoir le meme setup ! G11+boxdoerfer mts3 sdi... christianD et moi .



oliv

et moi ....alors :be:



je crois que Christian doit avoir encore le shéma du cablage :)

seb

GéKa

GéKa

Posté
Posté

Bonjour.



Je possède moi aussi une G11, serait-il possible d'en savoir un peu plus sur ce système ?

Juste pour info.



Merci. :)

  • 2 semaines plus tard...
Myrdinn

Myrdinn

Posté
Posté

Bonjour,



je suis intéressé moi aussi par ce système, j'aimerais surtout savoir les différences par rapport au Gemini.

Vu la différence de prix entre les deux solutions, est-ce que le Gemini propose vraiment beaucoup plus de fonction ?

Merci de votre aide.



Alexandre

christiand

christiand

Posté
Posté

Bonjour



4 utilisateurs connus MTS3 SDI -> G11, c'est bien, sans compter les gens qui ne fréquentent pas les forums.



Je suis parti des DIN de la MTS3 que je possédais déja pour ma vixen SPDX. J'ai acheté 2 fiches DIN chez Selectronik (environ 1 euro piéce), puis j'ai coupé une rallonge de téléphone RJ11, j'ai soudé les 4 fils sur la fiche DIN. Donc j'obtiens une allonge de 50 cm avec une RJ11 et une DIN par moteur.



Ne pas oublier d'upgrader la MTS3 avec le fichier prévu pour la G11 (via PC et fiche COM). Ce fichier contient le paramétrage de la G11 (vitesses..)














MTS3 SDI : quelle différence avec la Gemini ?



Le "plus" de la Gemini c'est d'avoir une base GOTO embarquée.

Je pense qu'elle peut faire une MES précise, mais c'est long parait il.

La G11 - GEMINI posséde également les moteurs plus puissants (quand elle est achetée avec la G11).



La MTS3 assure toutes les fonctions de suivi de la Gemini. Elle permet l'autoguidage bien entendu et également le Goto, mais avec Carte du Ciel.

Ici je la pilote à distance et c'est vraiment sympa de voir le champ du CCD symbolisé par un rectangle qui se balade sur la Carte du ciel pendant un Goto.

Elle est compatible LX200 donc reconnue de suite.

J'avais acheté une G11 "de base" avec les petits moteurs. Donc le Goto n'est pas rapide (16X). Mais ça suffit largement en astrophoto.





Christian

Myrdinn

Myrdinn

Posté
Posté

Merci Christian pour ces précisions.

Encore une petite question :





Ne pas oublier d'upgrader la MTS3 avec le fichier prévu pour la G11 (via PC et fiche COM). Ce fichier contient le paramétrage de la G11 (vitesses..)



Je pense que je vais le prendre chez axis instrument, j'ai envoyé un mail a Sigurd Boxdoerfer mais je n'ai pas encore eu de réponse.



J'ai précisé dans mon mail que c'est pour une G11, est-ce qu'il faudra que je fasse l'upgrade quand même ?

lastrofieffe

lastrofieffe

Posté
Posté

je pourrais être interessé par ce système mais j'aimerais en savoir beaucoup plus sur ce système.

J'ai aussi une G11 standard et je voudrais bien l'upgrader vers le goto à moindres frais.

Ce système est il compliqué à mettre en oeuvre (modifs) et à combien s'élève le coût?

Je veux bien si vous avez des détails sur un site par exemple, avoir le lien, ou bien par MP.

merci

sam

christiand

christiand

Posté
Posté

J'avais également acheté ma MTS3 chez Axis (ils sont importateurs).



Oui, demandes qu'elle soit paramétrée pour une G11. Saches également que des cables sont commercialisés spécialement pour la G11.

Quand je parlais des modifs fiches DIN je pensais aux MTS3 déja existantes et utilisées au préalable sur une autre monture.



Mais en neuf autant partir avec les bons cables.

Les cables Articflex sont vendus en option.





TS en Allemagne commercialise aussi les Boxdoerfer.









Ch

christiand

christiand

Posté
Posté
Ce système est il compliqué à mettre en oeuvre (modifs) et à combien s'élève le coût?



Les modifs éventuelles sont décrites sur ce fil pour les MTS3 qui "changent" de monture :



- Modif des cables moteurs

- paramétrage





Sinon elles sont livrées prêtes à l'emploi si le paramétrage est bien inclu (chose qu'il faut bien exiger à l'achat).



Le cout est de 400 euros (environ).





Ma MTS3 est au pied de la monture. Je n'y touche jamais. Elle est tjrs sur "ON" et le suivi démarre dés qu'elle reçoit le 12V.





A noter qu'elle peut également stocker une table PEC, pour les courtes focales sans autoguidage.



Christian

Myrdinn

Myrdinn

Posté
Posté

Voilà le mail que j'ai reçu de Axis Instrument :

- Contrôleur MTS3-SDi (sans afficheur ni option "Goto sans PC") : 440€

- Option afficheur LCD (à mon avis indispensable) : 170€

- Option Keycode pour avoir un la fonction Goto embarquée, càd sans PC : 88€

- Câbles Arcticflex avec connexion moteurs via prises SUBD 9 broches (Voir adaptateurs SUBD9 -> RJ11 ci-dessous) : 66€

=> Ce câble comprend un cordon pour le raccordement à l'alimentation 12V via deux fiches banane

- adaptateurs pour passer de fiches moteurs SUBD9 à des fiches RJ11 (type CG11) : 2 x 24€

- câble PC : 24€

- Câble d'autoguidage type ST7 (SUBD9 mâle) ou ST4 (SUBD15 femelle) (à préciser entre les deux choix) : 24€

- Adaptateur multi-interface permettant de raccorder le câble d'autoguidage ET le câble PC simultanément : 25€

=> permet de ne pas débrancher sans arrêt des câbles durant les sessions d'imagerie entrecoupées de pointages Goto via l'ordinateur



Au total ça fait 900€ avec les frais de port. Mais je me demande si l'afficheur LCD et le Keycode sont vraiment utiles étant donné que je vais principalement utiliser Carte du ciel. Pareil pour l'adaptateur multi-interface, en principe je fais un objet par nuit, est-ce vraiment utile ?

Sans l'afficheur LCD et le keycode ça fait 642€.



Il y a aussi le câble d'autoguidage dont je ne suis pas sûr, j'ai une PL1-M comme camera pour l'autoguidage, la fiche est compatible ST4 mais ce n'est pas une SUBD c'est une RJ-11 ou alors j'ai pas tout compris.

younnic

younnic

Posté
  • Auteur
Posté

Bonsoir,



Myrdinn:Si tu l'utilise qu'avec un PC,alors effectivement le Keycode et l'afficheur digital ne serviront à rien.

Axis instrument fait les modifications des cables moteurs pour une vingtaine d'euros.

Je reçois mon systeme (MTS3-SDI autonome,870 euros,fiche rj/parametré G11)demain normalement.

C'est vrai qu'il y a une grosse diff de tarif entre le gémini et boxdorfer,mais avec le gémini les moteurs sont plus rapide.Il y a le systeme FS2 de chez Trassud,moteurs changés aussi,tarif 1500 euros l'ensemble...

yves

christiand

christiand

Posté
Posté

Ici en MTS3 j'ai pris le boitier, le cable PC et les 2 cables Articflex.



Pas de cable autoguidage (puisque je passe par le PC via Guidemaster)

Pas de keycode (puisque j'utilise Carte du Ciel pour le Goto relatif)

Pas d'afficheur (qui ne sert pas à grand chose puisque je passe par un PC pour le Goto).

Pas de cable multi interface.

J'ai monté les fiches RJ11 comme décrit plus haut.



Pour info la raquette n'a pas couté plus de 500 euros en 2007. Mais les prix ont peut être été revus à la hausse depuis.



En effet il existe d'autres systéme similaires, un peu plus couteux.



Christian

Myrdinn

Myrdinn

Posté
Posté

Ok, merci à tous pour ces infos.

Je vais aller au plus simple et il sera toujours temps de compléter plus tard :p



Bon ciel à tous.

younnic

younnic

Posté
  • Auteur
Posté
A ce prix il vaut mieux prendre l'option G11+Gémini il me semble :confused:



G11 stepper/G11 gémini,1300 euros d'écart,le systeme boxdorfer est moins cher quand même ;)

yves

christiand

christiand

Posté
Posté
A ce prix il vaut mieux prendre l'option G11+Gémini il me semble :confused:



Pour 900 euros ?



G11 avec trépied HD sans Gemini = 3185 euros (dernier tarif O&V)

G11 avec trépied HD et Gemini = 4656 euros





Sauf mauvaise interprétation de ma part ça fait 1471 euros pour le Gemini.

Mais la motorisation Gemini est plus puissante (Goto plus rapide)





Une motorisation équivalente Escape chez Boxdoefer coute 350 euros environ (à confirmer)











Christian

christiand

christiand

Posté
Posté

Non, c'est bien 1471, je ne sais plus faire de soustraction... :confused::p



Bon, ça reste quand même plus onéreux... mais c'est Gemini !





Ch

Myrdinn

Myrdinn

Posté
Posté
Non, c'est bien 1471, je ne sais plus faire de soustraction... :confused::p



Bon, ça reste quand même plus onéreux... mais c'est Gemini !





Ch



La différence est de 1471€ si on achète neuf, mais pour l'upgrade d'une monture stepper c'est 2060€ (ou 2280€ si on prend les moteurs Maxon).

Dans ce cas là la raquette boxdoerfer est quand même nettement plus intéressante surtout sans l'affichage LCD, le keycode et le câble d'autoguidage, le total est de 593€

GéKa

GéKa

Posté
Posté

Bonjour,



je vois que d'autres sont intéressés par ce système et savent poser des questions auxquelles je n'aurais même pas pensé (ben oui, la truffe de service, c'est moi :p )



Je surveille donc ce fil avec attention et je suis preneur de la moindre info.



Merci à vous.





Gilles

younnic

younnic

Posté
  • Auteur
Posté

Bonjour,

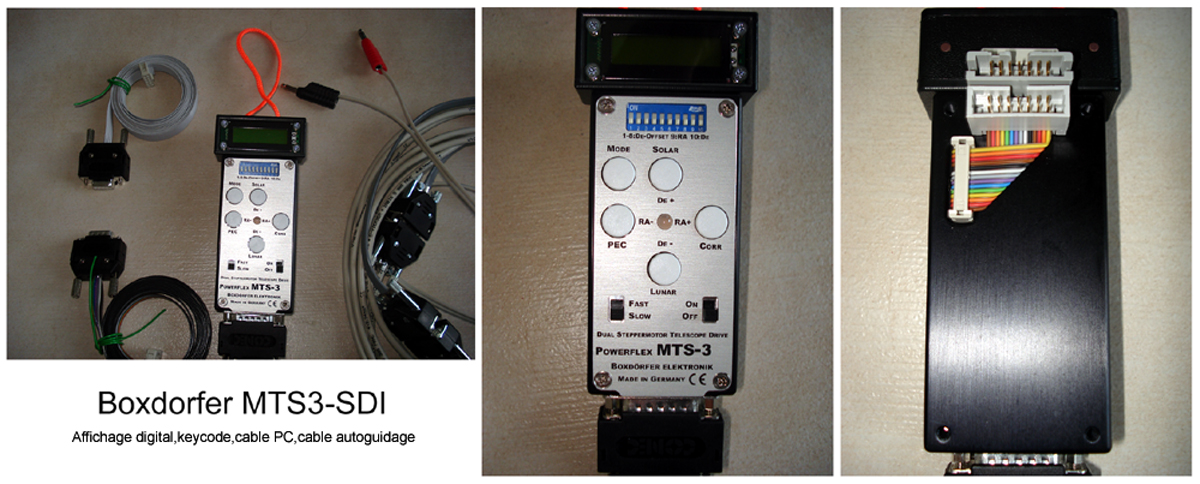

Voila une ptite photo du matériel réceptionné ce matin,

la commande avec son affichage digital,le keycode,

les cables "artiflex",le cable liaison PC et le cable d'autoguidage...

yves




christiand

christiand

Posté
Posté

Elle n'a pas changé depuis 4 ans :rolleyes:.



L'écran LCD ne te servira pas à grand chose si tu pilotes le Goto relatif depuis CdC (fortement conseillé).



Si la raquette est programmée pour une G11 tu n'as rien à faire, sinon à brancher.

Un conseil : ne va pas trop bidouiller dans les paramétrages des vitesses, moins on y touche et mieux on se porte.





Christian

ghim31

ghim31

Posté
Posté

Une G11... franchement les gars, c'est dépassé! :confused:



Qui me file la sienne? :be:

Je paye le port évidemment!

younnic

younnic

Posté
  • Auteur
Posté

J'ai pris l'option écran LCD pour le visuel entre potes,

pas besoin de sortir un PC pour ses moments...

(bon,on aura le temps de se raconter une histoire entre chaque objet :D)Plus tard je changerais les moteurs par des versions plus speed!

merci pour l'anectode sur les paramétrages Christian ;)

yves

danield

danield

Posté
Posté

Yves,



Tu a quand même pris l'afficheur, le keycode, les cordons moteurs, d'autoguidage, etc..

L'ensemble t'a couté combien sans indiscrétion ?



Si jamais plus tard tu change les moteurs le différentiel de prix commence à se réduire. :confused:



Christian, je suis d'accord avec toi si c'est juste pour la photo la raquette et les moteurs de base suffisent, un goto relatif avec CDC et roule ma poule !;)

C'est ce que je faisait avec mon Picastro.



Par contre quand tu a gouté au Gémini, dur, dur de revenir en arrière (malgré son ergonomie discutable, encore que, quand tu l'a maitrisé c'est super pratique) il est très puissant et pratiquement sans limite. :)

christiand

christiand

Posté
Posté

Ok Daniel



Oui, si je n'avais pas eu la Boxdoerfer je serais peut être parti avec la Gemini (?).

Bien que je me demande encore quelle est la valeur ajoutée apportée par cette electronique en regard du tarif pratiqué.



La MES ? Les moteurs ? Le Goto ? Quoi d'autre d'utile qu'il ne soit pas possible de faire pour moins cher ?





Il faut bien admettre que la Gémini (et la Boxdoerfer) sont trés complétes, avec de nombreuses possibilités. Mais dans la pratique, finalement, on utilise que l'essentiel.



Et chacun fait ce qu'il veut de ses sous. Le principal est d'obtenir des résultats et de se faire plaisir dans son hobby :rolleyes:.







Christian
