Observatoire, allez hop! C'est parti...

lascabras · 7 juin 2010

Bonjour à tous,

Ça y'est, j'ai décidé de troqué mon trépieds d'origine contre une colonne bien armée:be:.

Pi, par humanisme, j'ai décidé de la protégé par un abri de jardin "modifié pour l'astro".

Un ptit pano de chez moi:

Les choses sérieuses commencent:cool: :

Dur, dur le terassement. La pelleteuse à fait chauffer l'hydraulique...

Le trou fait 40cm de diamètre et 80cm de profondeur, la terre ici est trés trés compacte:bang: c'est creusé aux ongles :be:

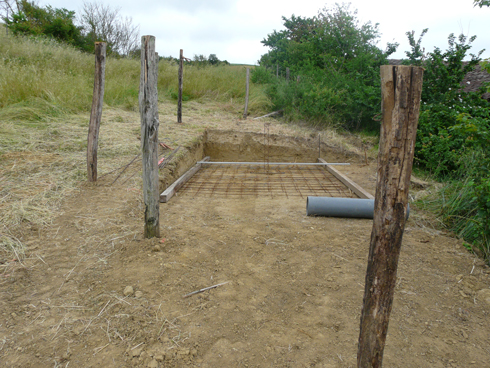

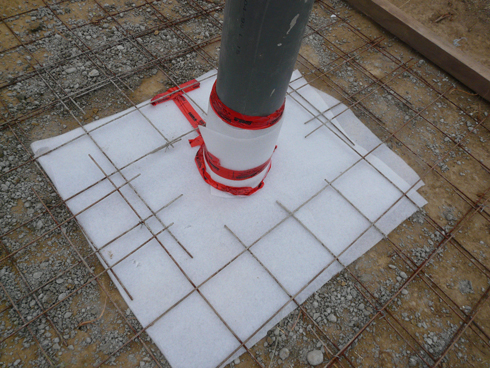

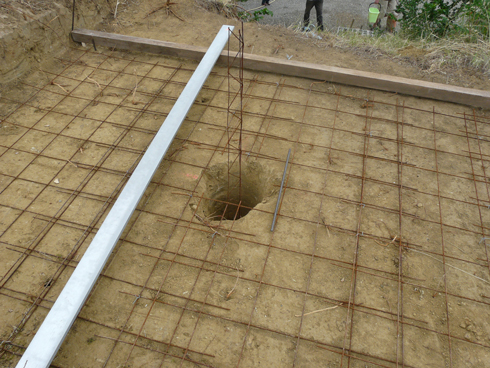

Mise en place du tube PVC de 20cm avec ferraillage et tout le tintouin et l'isolant pour désolidariser la colonne de la dalle:p.

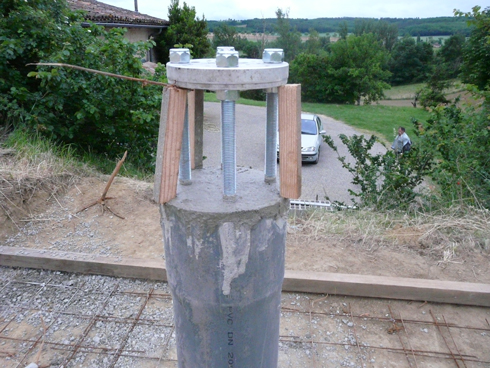

Allez, on coule le pilier aprés avoir mis à niveau la platine...

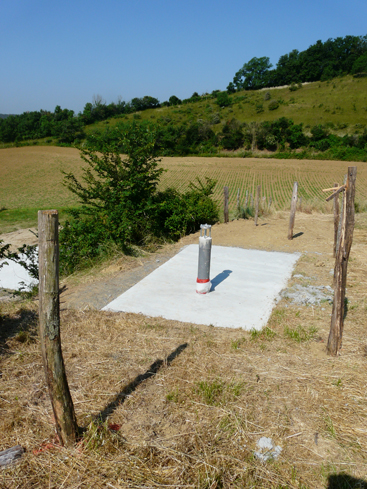

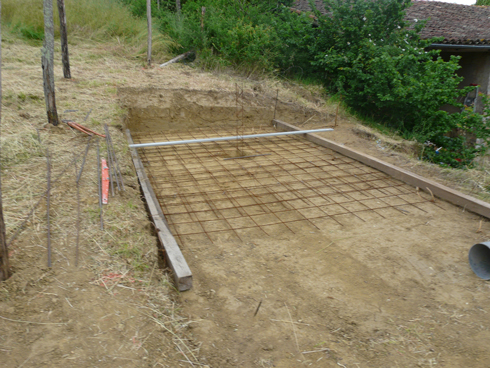

... et on finit par couler la dalle le lendemain:rolleyes:.

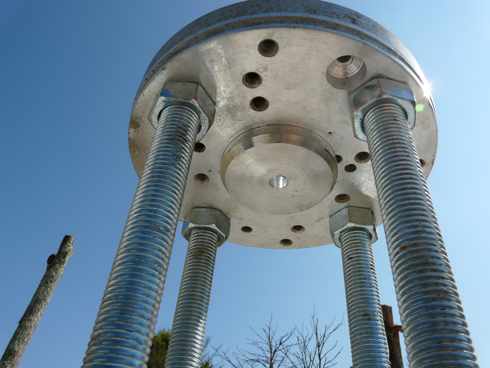

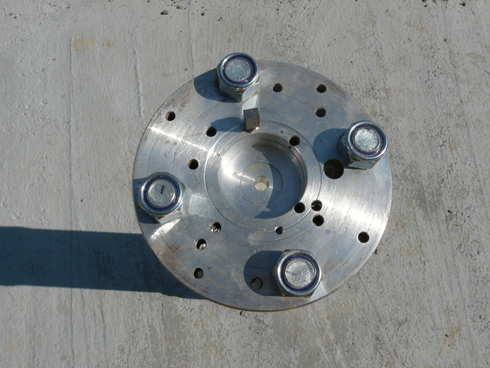

Petit Crop sur "the platine en Alu", Dédé, mon beau père, m'as fait une pièce fait maison, faut dire qu'il touche sa bille dans la ferronerie:be:.

Tiges de 20mm, longueur 50cm.

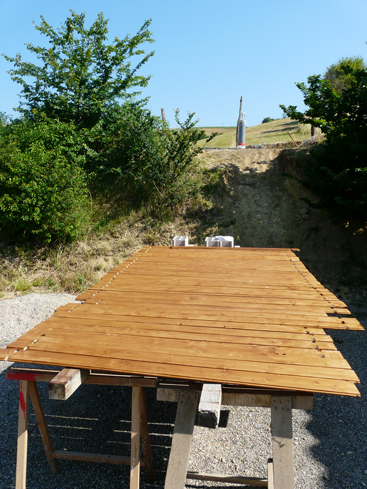

Et pour faire passer le temps du séchage, ben faut bien lasurer:be:

La suite pour plus tard:p...

Bon ciel à tous.

little.man · 7 juin 2010

ca a l'air pas mal du tout, tout ca...

on attend la suite courage.. :be:

dobcat · 7 juin 2010

hola vue le tournure que ça prend , ça va bien finir cette installation;)

tu semble posseder un bon coin et tu t'équipe en grand là !!! bravo

je jeterai un oeil de temp en temp pour voir ce que tu fait ...lolll:cool:

pingouin 42 · 7 juin 2010

j'ai vu un abri de jardin modifié où le futur et heureux propriétaire avait installé son toit d'abri de jardin sur des rails, ce qui lui permettait une large ouverture la nuit et une fermeture hermétique en journée, avec tout son matos informatique en sécurité...

que penses tu faire pour ton toit?

serge vieillard · 7 juin 2010

vachte bien un observatoire maison

mais....

Ca vaut le coup de regarder dans les ouvrages de génie civil...

Ton pilier, ya pas de semelle... et 80cm pour un pieu.... bref, au niveau fondations du socle, de la partie principale, c'est pas exactement ça. C'est vraiment couillon, vraiment dommage.

Enfin, on verra à l'usage !

Tiens, un ouvrage de référence en batiment : le précis de bâtiment chez Nathan avec l'afnor. Ce n'est pas un investisement à négliger pour avoir les rudiments pour couler du béton

En tout cas, bon courage

bien amicalement

Serge

chet b · 7 juin 2010

salut,

bravo,beau travail...

lascabras · 8 juin 2010

j'ai vu un abri de jardin modifié où le futur et heureux propriétaire avait installé son toit d'abri de jardin sur des rails, ce qui lui permettait une large ouverture la nuit et une fermeture hermétique en journée, avec tout son matos informatique en sécurité...
que penses tu faire pour ton toit?

Pareil, un toit ouvrant:p sur sa longueur, pour permettre une large ouverture aussi.

vachte bien un observatoire maison
mais....

Ca vaut le coup de regarder dans les ouvrages de génie civil...

Ton pilier, ya pas de semelle... et 80cm pour un pieu.... bref, au niveau fondations du socle, de la partie principale, c'est pas exactement ça. C'est vraiment couillon, vraiment dommage.

Enfin, on verra à l'usage !

Tiens, un ouvrage de référence en batiment : le précis de bâtiment chez Nathan avec l'afnor. Ce n'est pas un investisement à négliger pour avoir les rudiments pour couler du béton

En tout cas, bon courage

bien amicalement

Serge

Le sol d'ici est vraiment particulier, c'est vraiment du roc (20 cm de terre végétale + 60 cm dans du roc). Le diamètre du trou fait 40cm, et il a été creusé à la tarrière, qui a beaucoup souffert:be:.

lascabras · 8 juin 2010

ca a l'air pas mal du tout, tout ca...
on attend la suite courage..

hola vue le tournure que ça prend , ça va bien finir cette installation;)
tu semble posseder un bon coin et tu t'équipe en grand là !!! bravo

je jeterai un oeil de temp en temp pour voir ce que tu fait ...lolll:cool:

salut,
bravo,beau travail...

Merci pour vos encouragements:p;) :be:

Comete54 · 8 juin 2010

Bienvenu au club Lascabras !

Petit cachotier ... tu as déjà sacrément avancé : Félicitations !

Qu'as tu retenu comme système d'ouverture ? Toit roulant ? abri complet roulant ?

Que vas tu mettre comme matos sur ta colonne fixe ? Quel poids total vs ta colonne de 200 ?

Bon courage !

gunsman76 · 8 juin 2010

oui c'est pas mal du tout !

lascabras · 8 juin 2010

Bienvenu au club Lascabras !

Petit cachotier ... tu as déjà sacrément avancé : Félicitations !

Qu'as tu retenu comme système d'ouverture ? Toit roulant ? abri complet roulant ?

Que vas tu mettre comme matos sur ta colonne fixe ? Quel poids total vs ta colonne de 200 ?

Bon courage !

Hé, hé, hé :be: ,

Je suis de prés aussi l'avancement de tes travaux;). C'est un rêve qui ce concrétise:be:.

Concernant l'abri, j'ai opté pour un achat d'un chalet de 270x210, avec pour projet de faire un toit ouvrant, et par la suite je créerais une extension, pour me permettre d'avoir un poste avec bureau à l'abri du grand froid hivernal.

Je monte la partie parois ce WE, pour le toit il va me falloir des demi-chevrons pour la pose des rails, le renfort de la structure du chalet et les poteaux extérieurs pour le soutien du toit en mode "ouvert".

Je regarde un peu dans tout les magasins de brico, pour voir un peu toutes la quincaillerie que je vais avoir besoin.

Pour le poids total, avec un C8 + monture cg5 + le reste, je dois avoir - de 15kg à tout casser.

J'ai testé les vibrations, elles sont infimes avec quand même des grandes claques dans la colonnes:be:.

François82 · 8 juin 2010

Bonjour Lascabras

C'est parti et un de plus

Bravo et bon courage pour la suite

lascabras · 8 juin 2010

Bonjour Lascabras

C'est parti et un de plus

Bravo et bon courage pour la suite

Salut François;)

Oui, oui:be:, et dés qu'il sera finit je reposterai sur le post "82", pour vous inviter à faire une soirée à la maison.

Il me tarde de tester tout ça.

@+

Comete54 · 8 juin 2010

Je suis de prés aussi l'avancement de tes travaux;).

Et beh, t'as du te dire : "Mais KeskiFou Comete, il avance plus sur son Abri !" :be:

Mais Ayé je vais m'y remettre bientôt Je me suis trouvé les rails et roulettes (pièces de portail coulissant Pro), un peu surdimensionné : ça va être du costaud... :rolleyes:

Je monte la partie parois ce WE' date=' pour le toit il va me falloir des demi-chevrons pour la pose des rails, le renfort de la structure du chalet et les poteaux extérieurs pour le soutien du toit en mode "ouvert".

Je regarde un peu dans tout les magasins de brico, pour voir un peu toutes la quincaillerie que je vais avoir besoin.

[/quote']

On en est donc au même point !

Je cogite dur aussi pour faire l'adaptation du toit qui va bien : je pense aussi à des demi-chevrons en bois bien dense et faiblement nerveux, + renfort de la structure.

Je me tâte sur le positionnement du (des) demi-chevrons : bien centré sur le dernier clin du mur-pignon, ou coté intérieur.

Vivement que ça se termine quand même !

belatrix · 8 juin 2010

belle initiative

et surtout bon courage

lascabras · 8 juin 2010

Et beh, t'as du te dire : "Mais KeskiFou Comete, il avance plus sur son Abri !"
Mais Ayé je vais m'y remettre bientôt Je me suis trouvé les rails et roulettes (pièces de portail coulissant Pro), un peu surdimensionné : ça va être du costaud...

Oui, je cherchais le lien, mais bon y'avais pas. Faut dire que t'avais 3 semaines à attendre pour le séchage de la dalle:be:, faut s'occuper l'esprit, pour ne pas exploser d'impatience:D.

On en est donc au même point !
Je cogite dur aussi pour faire l'adaptation du toit qui va bien : je pense aussi à des demi-chevrons en bois bien dense et faiblement nerveux, + renfort de la structure.

Je me tâte sur le positionnement du (des) demi-chevrons : bien centré sur le dernier clin du mur-pignon, ou coté intérieur.

Vivement que ça se termine quand même !

Ouais, pareil, je cherche (mais j'attends de voir l'abri monté) le meilleur moyen pour bien ceinturer les 4 pans, puis la disposition des poteau de renforts pour soutenir les demi chevrons avec le poids du toit, enfin, faire de sorte que tout se casse pas la gueule à la première ouverture du toit, le jour de l'inauguration:be: :be: :be:

Bon ciel;).

belle initiative

et surtout bon courage

Merci;),

J'ai suivi tes travaux, et faut dire que ton pilier... c'est du pilier, digne d'un pilier de fondation du World Trade Center:be: :be: :be:.

Bonne finition:p.

François82 · 8 juin 2010

Salut François;)

Oui, oui:be:, et dés qu'il sera finit je reposterai sur le post "82", pour vous inviter à faire une soirée à la maison.

Il me tarde de tester tout ça.

@+

Avec un grand plaisir, j'apporterai le champagne pour fêter ça

lascabras · 24 juin 2010

Bonjour;),

Un ptit up, pour demander des avis à ceux qui ont fabriqué leurs abris.

Une question me vient concernant l'isolation entre les parois de l'abris et la dalle de béton.

Comment avez vous isoler la base de l'abris?

Sachant que les madriers de l'abris ne sont pas autoclave:be:.

La solution (1 des plus utilisée) est de construire le périmètre du chalet à base de lambourdes, elles même, entourées d'un film feutre bitumé et chevillées à la dalle de béton, avec entre un joint de silicone.

Mais bon, c'en est une parmi tant d'autres:p

A vous lire;)

lascabras · 27 juin 2010

Hello;),

Ce WE bien cuisant, nous a permis de continuer les travaux. Dans l'ensemble, pas de grosse mauvaise surprise:be:.

Have a look:p:

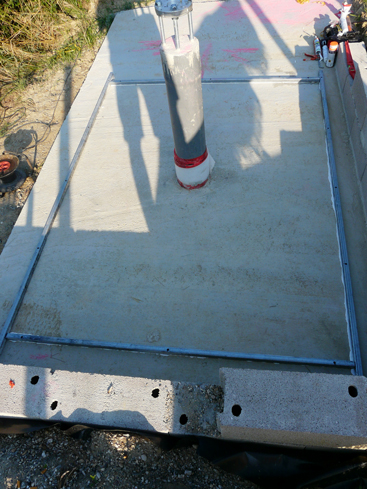

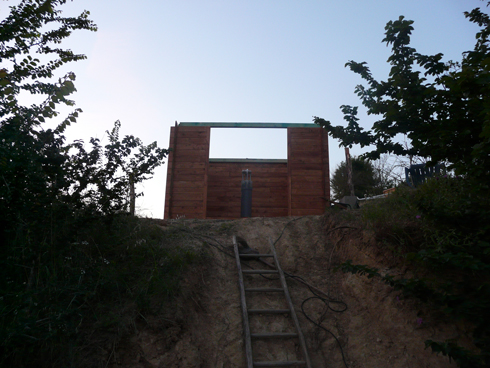

Réalisation de la base de l"abri, qui servira à surélever l'abri et permettre l'étanchéité de celui-ci (j'ai dû vider 3 cartouche de silicone:be:)

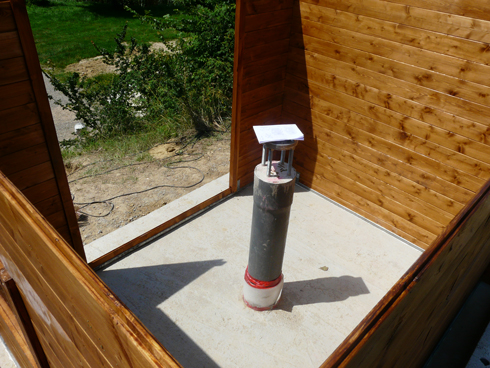

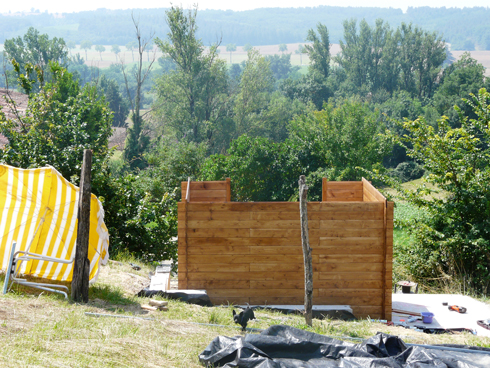

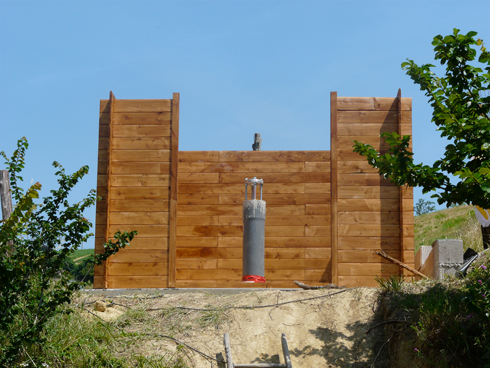

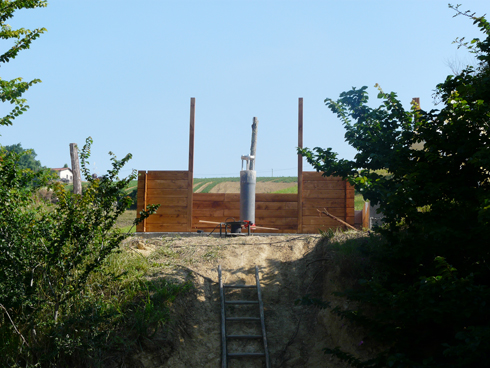

Début du montage

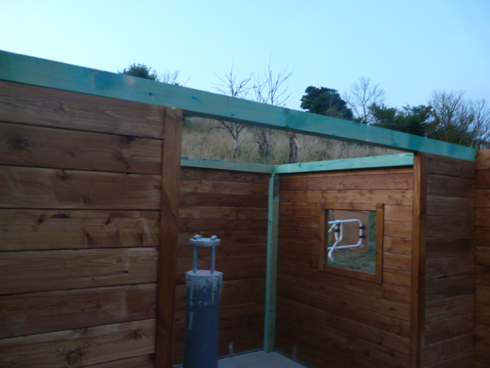

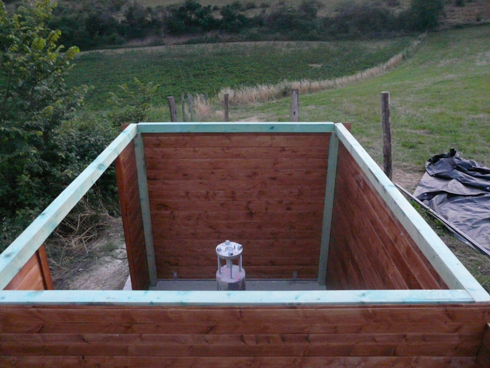

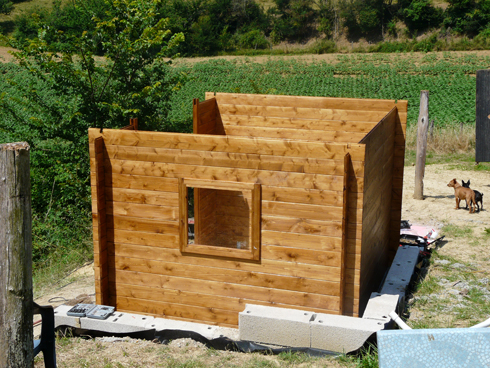

Puis on a terminé sur l'ossature pour solidifier l'ensemble et permettre de recevoir les rails pour le toit coulissant

Voili voilou:be:

Affaire à suivre...

Comete54 · 28 juin 2010

Bon boulot Lascabras !

tu as mis finalement des chevrons entiers ?

Sont ils "à l'intérieur" comme il semble sur cette photo ? les chevrons-support au 4 coins sont ils suffisants au niveau flexion ?

Faut que je m'y remette aussi.

Bon courage

lascabras · 28 juin 2010

Bon boulot Lascabras !

tu as mis finalement des chevrons entiers ?

Sont ils "à l'intérieur" comme il semble sur cette photo ? les chevrons-support au 4 coins sont ils suffisants au niveau flexion ?

Faut que je m'y remette aussi.

Bon courage

Salut comete54;),

Oui, nous avons mis des chevrons (75x63) entier pour créer l'ossature, la partie exterieur des chevrons reposent sur les parois de l'abri, et c'est sur ces mêmes chevrons que je poserais les rails (innovation dans le systèmede rail, surprise, à voir prochainement:p ).

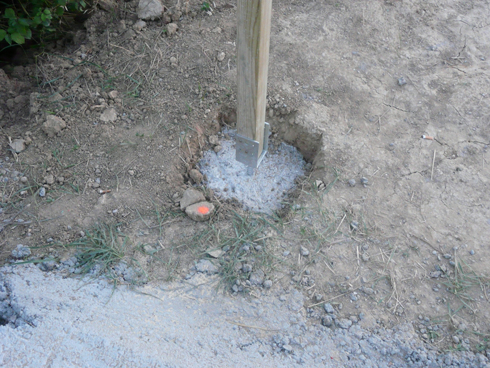

Aujourd'hui, nous allons couler du béton pour la pose des platines des poteaux extèrieurs.

Bon faut que tu te lances aussi!!!! :be: .

A suivre...

Franck34 · 28 juin 2010

As-tu pensé à faire passer des gaines pour l'électricité ?

lascabras · 28 juin 2010

As-tu pensé à faire passer des gaines pour l'électricité ?

Ah oui!, sur ça, je me suis completement raté :confused: , j'avais tout acheté, mais au moment ou la toupie était là pour le béton, j'ai tout zappé,mea culpa:be:.

je ferais différemment, mais bien vu!

PS:heureusement que j'ai l'idée de faire un plancher, ça sera la dernière chance pour tout passer.

lascabras · 29 juin 2010

Hello;),

C'est fou comme ça avance:p. Il me tarde de m'attardé sur le ciel dans ma cabanne au fond du jardin:guitare: :be: .

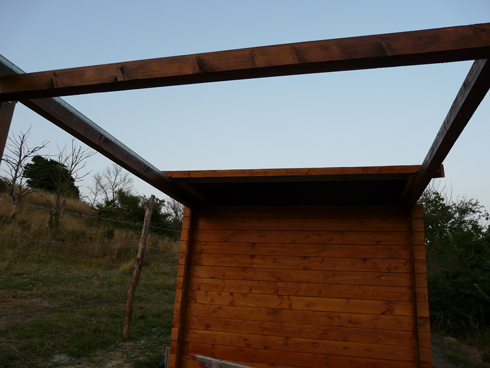

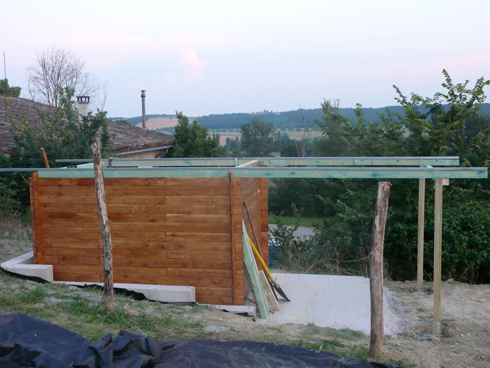

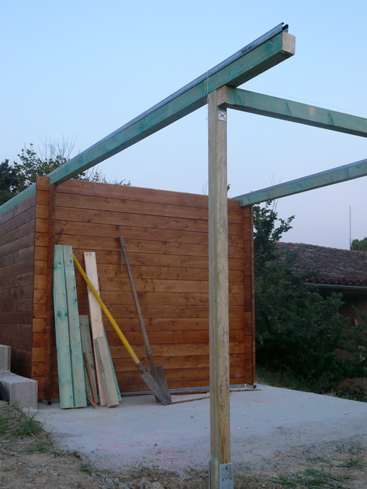

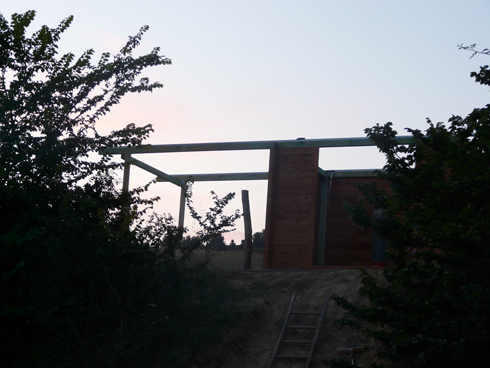

Nous avons "tombé" l'ossature extèrieur, voilà les photos:

A suivre...

alain Lagorce · 29 juin 2010

¡bien hombre! muy bien.

t'as assuré comme un chef ! je te regarde avancer depuis le début…

kiwi74 · 29 juin 2010

Hey, du bon boulot, ça commence à avoir de la gueule !!!!

Chapeau

lascabras · 30 juin 2010

¡bien hombre! muy bien.
t'as assuré comme un chef ! je te regarde avancer depuis le début…

Hey, du bon boulot, ça commence à avoir de la gueule !!!!

Chapeau

Salut;),

Merci de vos encouragemments:p!!!!

@stronomiquement vôtre.

lascabras · 15 juillet 2010

Lut;),

Je m'impatiente, je m'impatiente!!! :be:

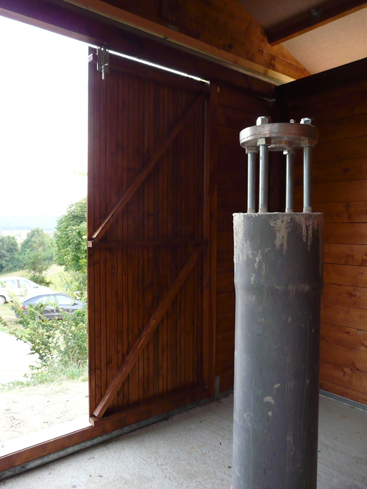

Ca y'est, il est couvert le bougre. Nous avons terminé le toit ce WE, sous un cagnasse d'enfer:cool:.

Il me plaît beaucoup, je lui trouve beaucoup de charme:wub:.

Voici l'avancée en photo:

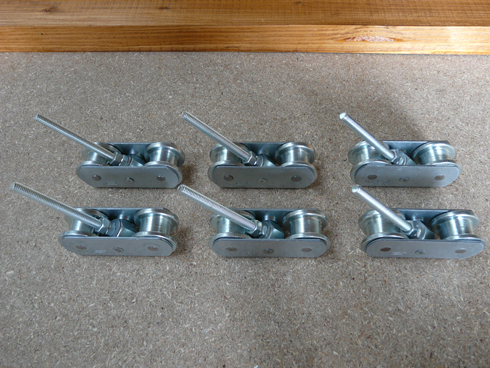

Pour les rails, j'ai opter pour l'achat de rails pour ouverture en suspension, sauf que là je les ai mis a l'envers, afin que le toit soit sécurisé...

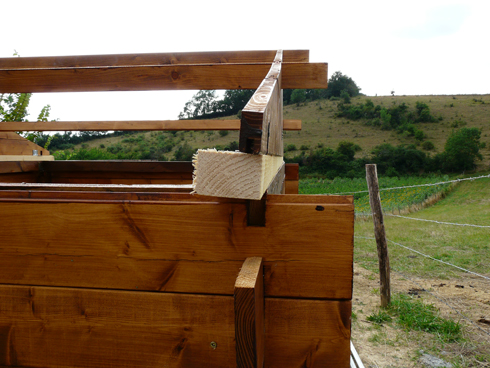

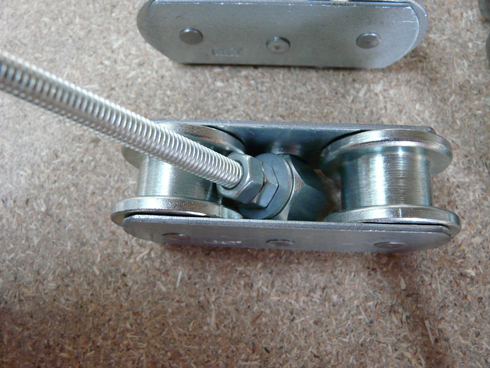

Voici le montage de la fixation du roulement qui recevra la base du toit:

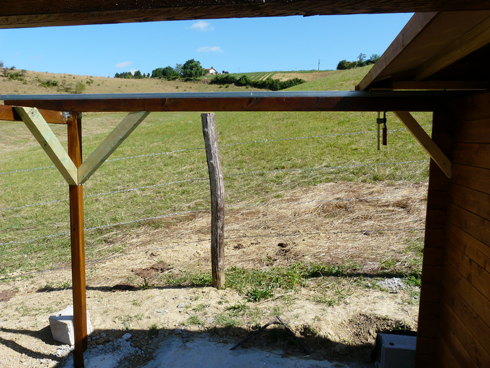

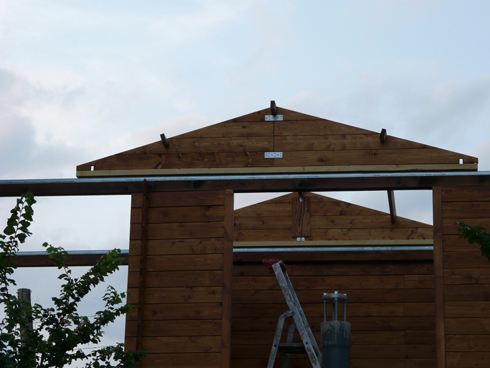

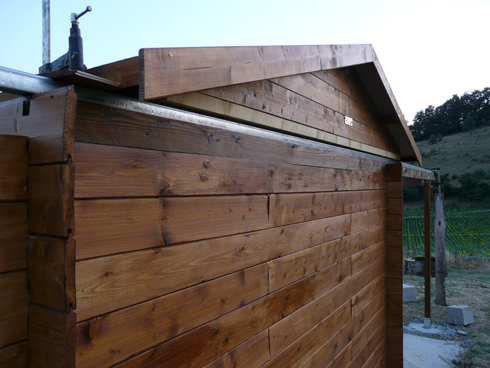

...construction de l'ossature du toit...

...le toit fini, et la liaison avec les rails effectué...

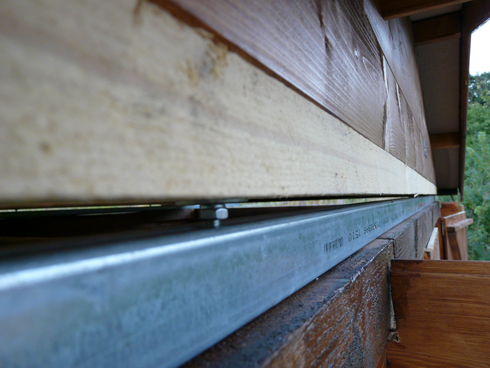

...la liaison...

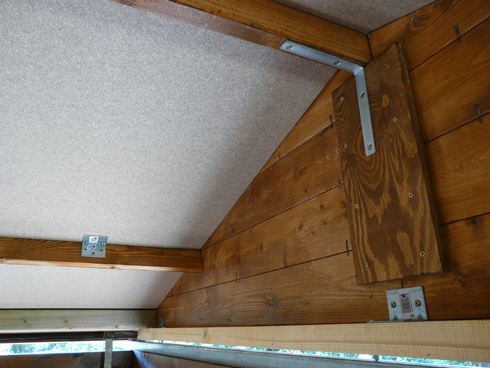

...les renforts s'imposent...

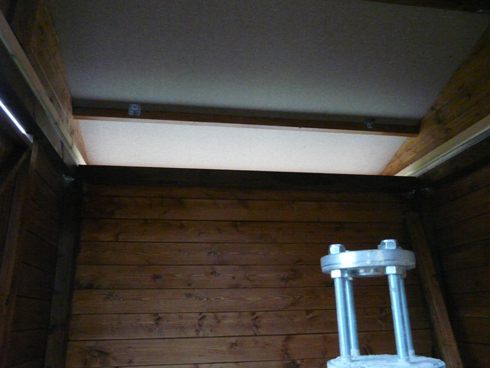

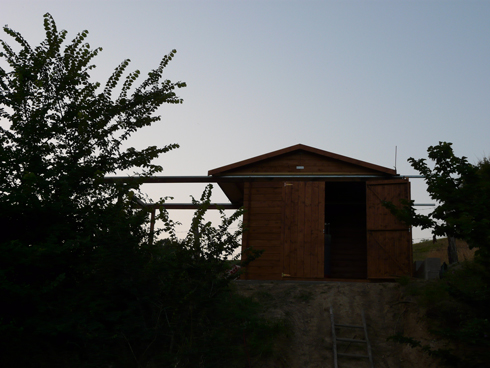

...et pour finir une ptite vue d'ensemble.

Voili voilou:be:.

PS: Où en es tu Comete54?

belier1762 · 17 juillet 2010

bonjour lascabras,

Ton Observatoire est Super, tu as de bonnes idées et du courage avec de la volonté.

Je suis sur que tu vas réussir ton oeuvre, et avec ça tu pourras y faire des Supers Photos et observations.

BRAVO

belier1762

Marc

lascabras · 17 novembre 2010

Bonjour,

(Juste pour info, le temps ici est HORRIBLE!! :confused: )

Bon je reviens à mes moutons:be:, en vue d'une acquisition future d'une nouvelle monture qui remplacera ma ch'tite CG5, je me lance dans la réalisation de l'agencement intérieur, pour être plus précis: le parquet et les parois, ben oui, faut bien se motiver:p.

Bon, j'ai plus ou moins trouvé toutes les infos, sauf que je sèche sur le type d'isolant le mieux adapté :?: .

Je me retrouve donc, avec le choix entre 2 matériaux, les voici donc:

PANNEAU POLYSTYRÈNE EXTRUDÉ (Ep 40mm, R=1.20)

et

PANNEAU ISOLANT EN LAINE DE BOIS (Ep 40mm, R=1.05, Hygrorégulateur)

A savoir lequel est le plus adapté, je m'en reporte aux connaisseurs.

Aussi, si vous avez des astuces pour une iso adéquate aux abris en bois, sachant que les parois de mon abris font 19mm.

Est il utile (et si oui, quel est il) de poser un film entre la paroi intérieur et l'isolant, et est il utile de créer un pont thermique?

Pour cacher l'isolation, j'utiliserai ce style de panneau en Ep 9mm:

J'attends avec impatience vos retours;)

Antoine.
