Transformation d'un "vieux" tube

[Tibo305]

Bonjour à tous !



Je projette de transformer mon dobson (Sky Optic 200/1200) pour en faire quelque chose transportable plus facilement. C'est d'ailleurs parce que le tube a souffert de ses nombreux voyages que je voudrais en faire une version un peu plus light, donc "pliable". L'idée de départ est de conserver certaines pièces de l'ancien tube comme bien sur les miroirs mais aussi l'araignée, le porte oculaire, le barillet et l'anneau d'entrée du tube sur lequel se trouve le bouchon. En fait je garde tout sauf le tube quoi !



Donc voilà, il y quelques jours je me suis lancé dans la construction de tout ça. Enfin virtuellement pour que vous puissiez me donner vos avis et m'aider à régler quelques détails...



Première contraintes : l'encombrement.

Le tube tiendra au final dans une "valise" qui mesurera 42 cm de hauteur, 31 cm de largeur et 31 cm de longueur. Voilà cette valise :



La valise avec le tube plié à l'intérieur :



Deuxième contrainte : le tube "pliable".

Les parties supérieure et inférieure du tube devront donc s'encastrer l'une dans l'autre pour ne pas gigoter pendant le transport et le porte oculaire devra être démontable pour ne pas dépasser sur le coté. Enfin, une fois le tube plié, des sortes de goupilles vont permettre d'éviter que le tube ne se balade (poignées grises sur l'image).

Donc voilà le tube plié :



Troisième contrainte : un montage facile.

Pour que ce tube soit facile d'utilisation, je voudrais que le montage se fasse rapidement et facilement, donc sans vis et boulons qui nécessiteraient que j'emmène partout avec moi des clés ! Tout sera donc vissable à la main grâce à des poignées.

Voilà donc une vu d'ensemble du tube monté :



Quatrième contrainte : la réutilisation des pièces.

L'araignée, le barillet ainsi que le bouchon du tube seront adaptés sur cette nouvelle base.



Cinquième et dernière contrainte (enfin ! ) : la stabilité.

Je pensais fabriquer ce genre de pied pour plus de stabilité :

Sur celui-ci, chaque barre et pliable pour permettre un encombrement minimal comme on le voit sur l'image du tube démonté.



Après tout ça j'ai quelques questions pour les bricoleurs :



D'abord, est-ce que la position de mes tubes permettra une bonne rigidité de l'ensemble ? Et dans quelle matière doivent-ils être ?

Ensuite, est-ce que le fait de lester le barillet est une bonne solution pour que le tube ne pique pas du nez en permanence ?

Pour finir, est ce que vous pensez que le pied sera suffisamment stable ou devrai-je le lester également ?



Merci à ceux qui m'ont lu entièrement et n'hésitez pas a critiquer mes idées, ça ne pourra que m'aider !

[Leimury]

Bonjour,



La vache, ça le fais en 3D !



Je me demande si le pivot n'est pas un peu trop près du miroir.

J'ai l'impression que ton tube va basculer vers le sol une fois monté.

Remarques, je n'ai jamais construit de dob, attends les remarques des vrai

[Bernard Augier]

Salut Tibo.

Pour te dire franchement, ça ne me séduit pas du tout ton truc

Déjà, une simu 3D sans tenir compte du centre de gravité approximatif, ça me laisse dubitatif. Et tu verras que sur un 200, sauf a "tricher" avec des contrepoids, le centre de gravité est beaucoup, beaucoup plus haut.



Ce qui m'ammène à évoquer le deuxième point, les tourillons. Ils sont minus et un des acquis des dobson, c'est de les agrandir au maximum, pour justement les problèmes d'équilibrage, et permettre en plus d'avoir un CG plus haut.



Question équilibrage, je pige pas l'intérêt des 4 jambes qui se déploient. Déjà 4, tu vas rire sur le terrain et pourquoi élargir autant le polygone de sustentation, alors que par construction, le centre de gravité de l'ensemble doit tomber sur l'axe de ta caisse.



Bon, j'arrete là et ne m'en veut pas



As tu par exemple consulté des sites comme



http://www.astrosurf.com/altaz/



http://strock.pi.r2.3.14159.free.fr/Ast/Strock-250.html



Parce que , franchement, le domaine a été déjà pas mal défriché

[Lasilla]

Pour moi, la base des barres ne me semble pas assez écartée pour que ce soit bien rigide.

Puis une barre droite transmet mieux les vibrations qu'une barre courbe.

Les pieds pour la stabilité, j'ai peur que ça soit juste bon à y marcher dessus ou à te faire faire des croches pattes dans la nuit



Lester le barillet, oui, faudra peut-être mais pas sûr: les barillets commerciaux sont déjà très lourd.

A la limite, la solution serait plutôt de ne pas garder l'araignée (qui doit peser aussi) et le PO et de t'équiper avec une araignée strock en alu et un PO kineoptic.

Parce que c'est vrai que 1200, ça risque d'être coton à équilibrer sans plomb, sinon.



Je suis en train de faire un 200 transportable sur une base de strock et niveau encombrement, ce sera h 166 x L 350 x l 297.

Encore moins encombrant, donc

[vincent.becker]

Il faut absolument faire ta boîte primaire carrée et non orthogonale pour écarter les barres, là c'est beaucoup trop rapproché!

[dob300]

C'est beau sur le "papier" faire une boite octogonale mais pas évident si tu n'est pas un minimum outillé (?). J'ai voulu faire également un tube entièrement fermé octogonal pour un 250 (j'aime bien le look 19ième siècle). Je me suis servi d'un scie avec un plateau inclinable. Le résultat est pas mal, et actuellement le tube est terminé. Il est d'une redoutable rigidité !

[CoreDump]

Ca va etre dur a equilibrer ce truc... Disons le carrément, impossible.



mon 200 f6 se ferme en une boite de 37x37x37cm environ, et ce n'est pas un ultra compact pour autant.



Je posterais quelques photos ce week end pour que tu vois le design.

[serge vieillard]

c'est vachte beau la 3D

mais considères avec attention les avis qui viennent d'être émis ici.

pïoche autour de toi, il ya des des idées, des concepts à étudier.

Par exemple, ya quelques dossiers par ici :

http://www.astrosurf.com/magnitude78/

Serge

[Tibo305]

Merci à tous pour vos réponses !



Je vais replancher sur le projet en prenant en compte toutes vos remarques. Pour le centre de gravité je pensais tricher avec des contrepoids mais je vais abandonner ça et y travailler encore.



Merci aussi pour les liens.



Tibo.

[Leimury]

Bonjour,



J'ai vu des scopes équilibrés avec des tendeurs (Vincent becker si je me souviens bien).

Au sujet du dob de Lassila, regardes sont post.

On y parle de bourses ou de bouteilles à remplir sur le terrain.



L'idée d'un leste n'est pas forcément à proscrire, il faut par contre être certain qu'il sera réalisable.



En tout cas, bonne chance pour ton projet

[vincent.becker]

Bonjour,



J'ai vu des scopes équilibrés avec des tendeurs (Vincent becker si je me souviens bien).



Non, mon 200 est équiilipbré par le ventilateur et ses piles plus 200g de plomb:



http://www.telescope-amateur.net/marabout/index.php?2009/01/21/50-quelques-accessoires



Ca reste raisonnable. C'est aussi un 200 à f/6, l'équilibrage peut être atteint rien qu'en concevant bien les différentse éléments et les tourillons.



C'est la structure elle-même qui est en tendeurs







Dimensions de la boîte 34,5 x 34,5 x 20 cm, poids total 11kg.



http://www.telescope-amateur.net/marabout/index.php?2009/01/20/47-cette-faucille-d-or-dans-le-champ-des-etoiles

[vincent.becker]

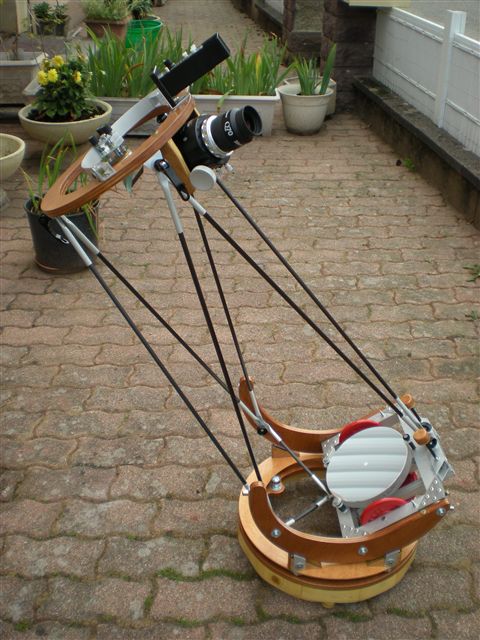

Et tu as le look "à la Kentaro" aussi, superbe:





http://www.webastro.net/forum/showthread.php?t=50374
