Mon filtre solaire

[Ulriccc]

Bonjour,



J'ai récemment acheté le Baader Astro Solar filter chez Teleskop-express (20€) :





J'avais trouvé cette technique intéressante, avec un tuyau de PVC et son bouchon.

Mais j'ai pas trouvé de tuyau de PVC assez large pour mon 150

Alors j'ai eu une autre idée, sans risque de déchirer cette feuille fragile, et permettant même de la garder intacte pour une autre utilisation (on sait jamais) : du polystyrène extrudé



Voici les différentes étapes du bricolage :



Tout d'abord, couper un rectangle un peu plus grand que le format A4,

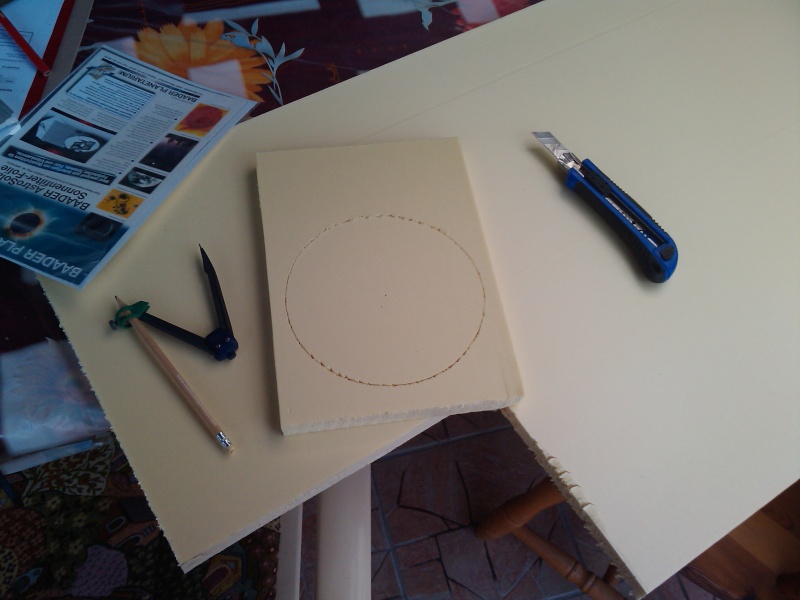

puis faire un joli cercle circulairement rond du diamètre extérieur de l'instrument (un poil plus gros en fait) :

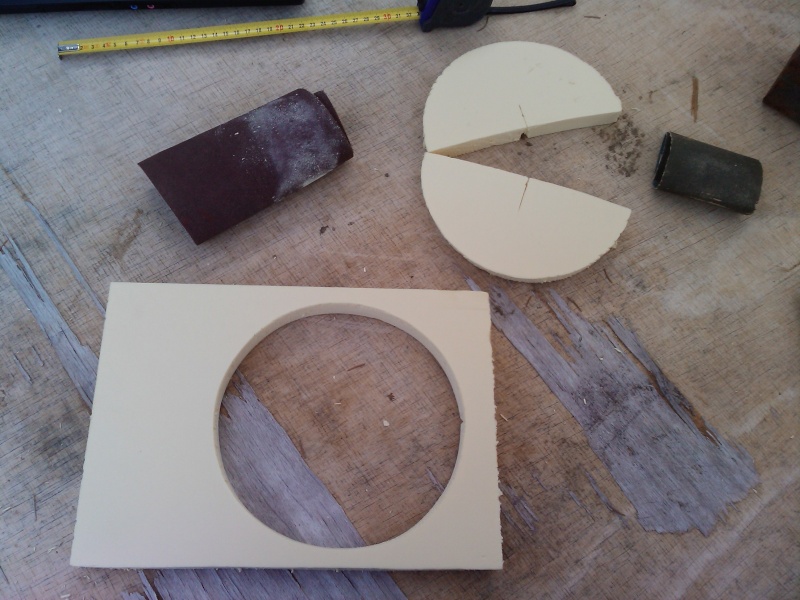

Découpage au cutter (bonjour à PacMan !) :

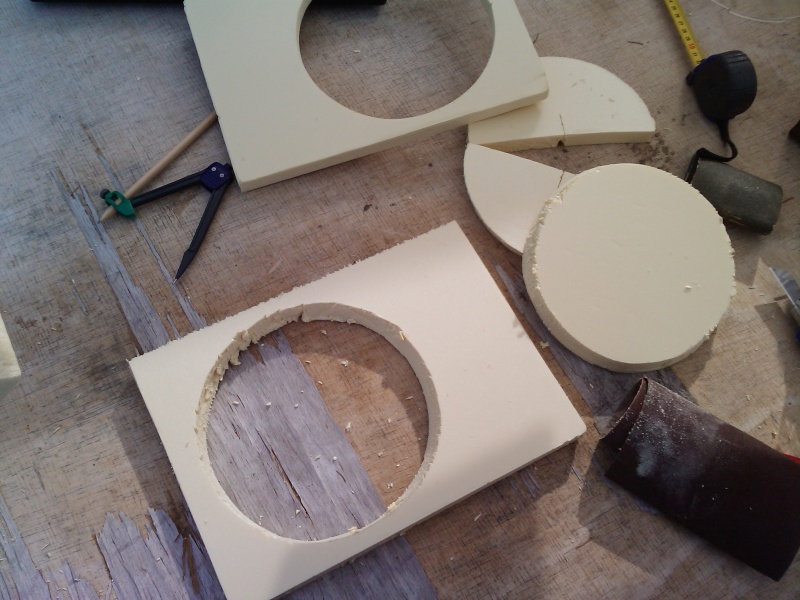

Une deuxième fois, fait plus à l'arrache, mais un peu de ponçage et c'est parfait :

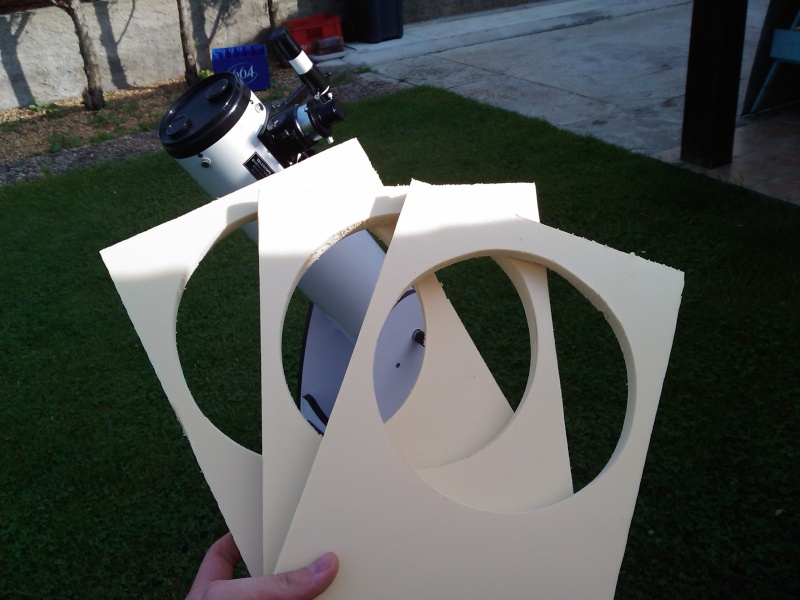

Un troisième pour la route :

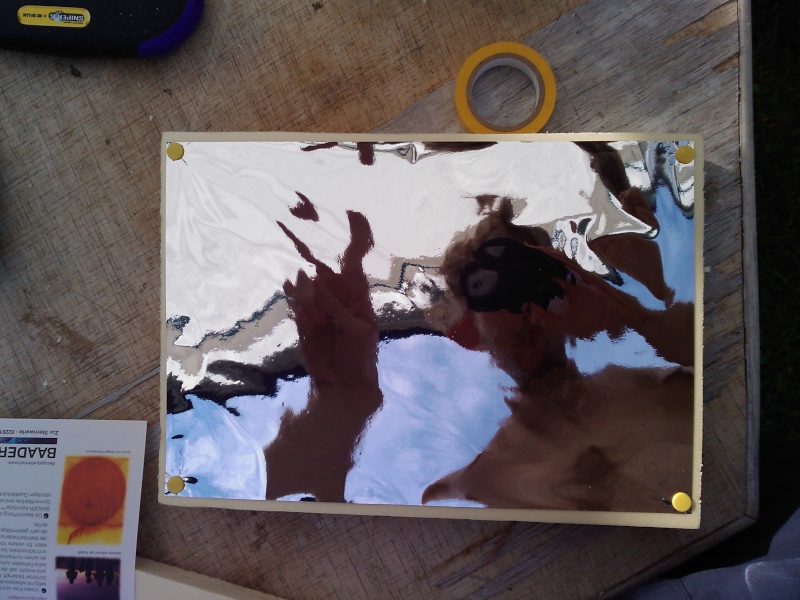

Puis punaisage de la feuille sur une des plaques, pour que la feuille soit un peu tendue :

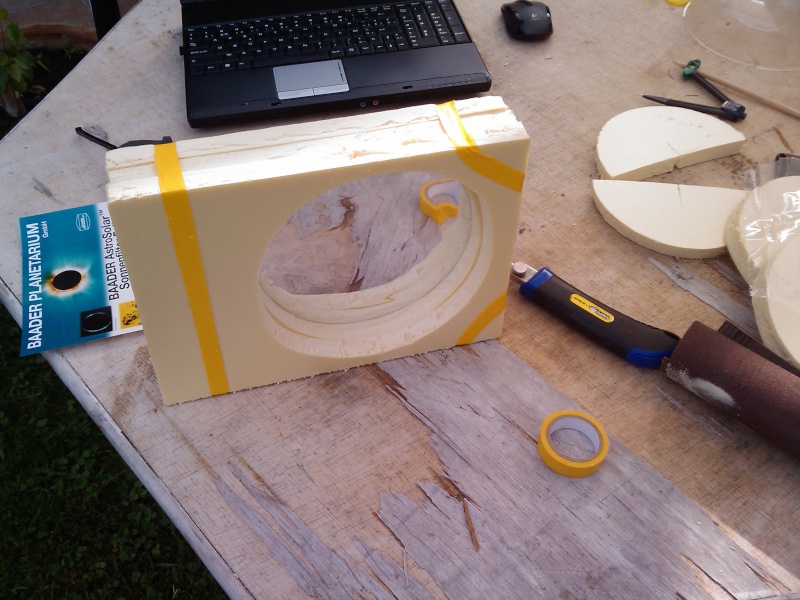

Scotching du tout, pour que sa tienne bien ensemble :

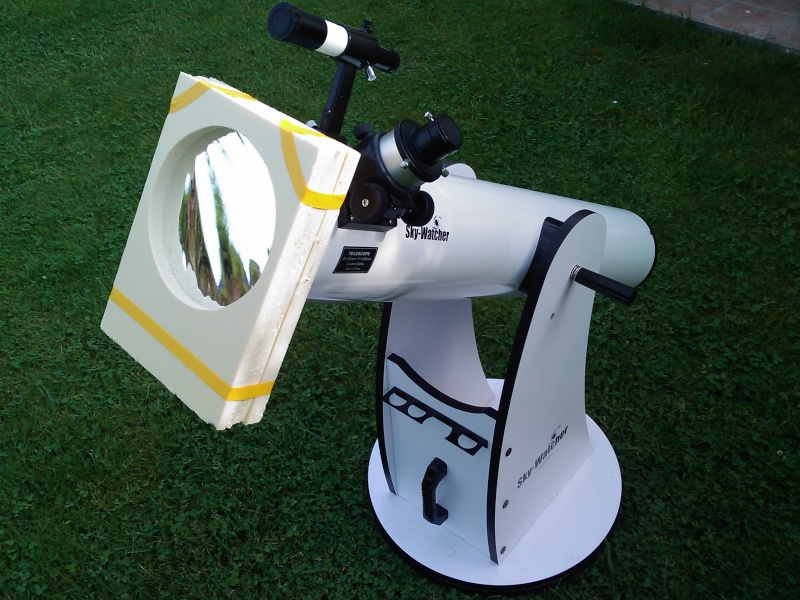

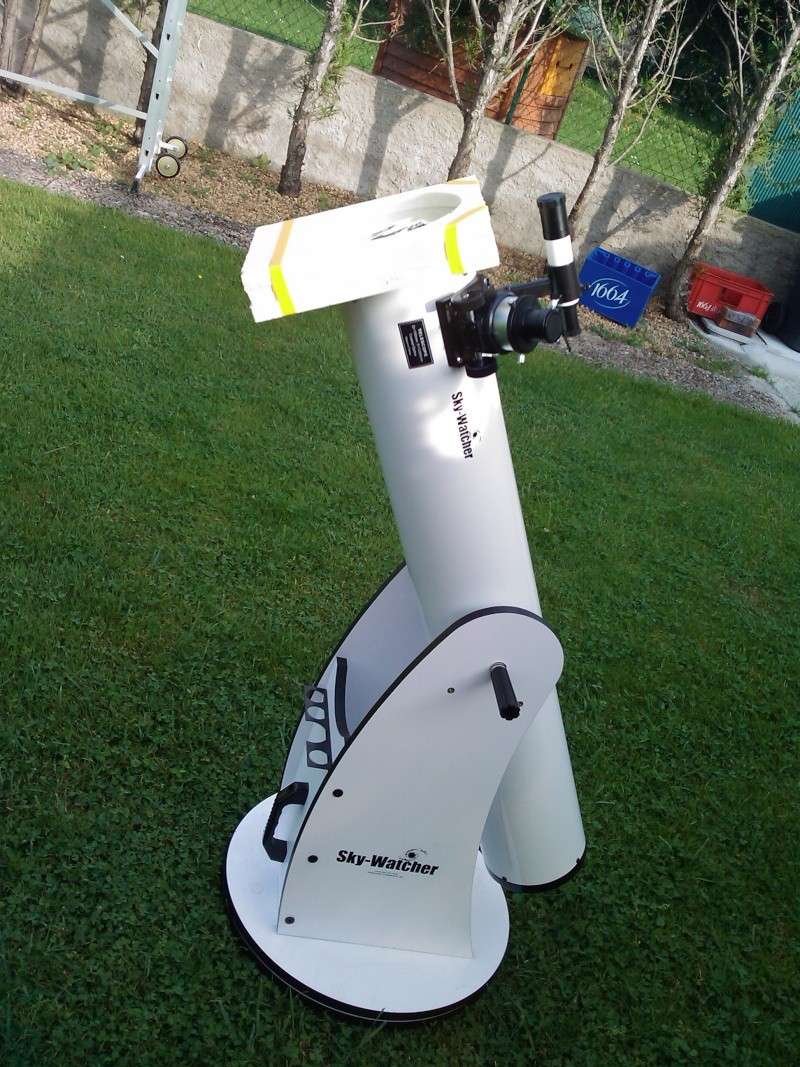

Et voila, il tient sans forcer sur la feuille grâce aux vis de fixation du miroir secondaire qui dépassent du tube (c'est pour cela que y'a 2 épaisseurs de polystyrène de ce coté







Voilà voilà, si sa peut aider quelqu'un, tant mieux





PS : C'est moche mais je m'en fout

[valerian0]

bonsoir

bravo exelente idee ,il est souvent difficile de trouver le bon diametre de tuyau,par contre l'extrude existe en differente epaisseur ,ce qui evite de se faire 3 decoupes mais seulement 2

merci pour la solution

a bientot

michel

[Ulriccc]

Oui, mais j'avais déjà acheté un gros morceau, et j'ai vu seulement après qu'il m'en fallait du plus épais



@+

[astrotophe]

Euh, tu n'as pas peur que ça s'envole...

[Ulriccc]

Il n'y avais pas de vent quand j'ai essayé, mais il est un peu coincé sur le tube.

Quand il y aura du vent, si je vois que sa bouge, je bricolerai quelque chose pour le coincer, je pense que sa devrais pas être compliqué grâce aux vis de maintien du miroir secondaire

[Newton]

Vu le danger, faudrait peut être le faire... avant que tu ne vois que ça bouge...

[Ulriccc]

C'est vrai que sa me ferai chier de perdre un oeil alors que je suis si près d'avoir mon permis moto ...

J'ai le temps cet après midi, si j'arrive a bricoler quelque chose, je le posterai à la suite.

Merci de vos remarques

[Newton]

Et n'oublie pas de ne pas enlever les capuchons du chercheur... Pour pointer le soleil, il suffit que l'ombre du tube soit "minimale"

[Ulriccc]

Ah pas bête du tout sa, j'y avais pas pensé, merci

[Rafher06]

Bonjour Ulriccc. Pas mal ton idée. Je viens de fabrique un pour ma 80 ED mais avec du PVC.

Demain si le temps le permet je ferais mes premiers test et si je suis satisfait je ferait la même chose pour l’Orion 200-1000 sur le même principe que toi, mais utilisant du bois, moins risqué en cas de vent et plus facile a coincer.

[Ulriccc]

Salut !

Oui avec du bois c'est surement mieux, il faut juste réussir a bien le couper

Tu postera une petite photo ?

[Tiflo]

Bonjour



Je vous montre ce que j'ai réalisé, il y a un petit moment déjà, pour mon 200mm, si cela peut donner des idées :





Il s'agit juste de deux plaques de bois plaquées l'une sur l'autre, la feuille d'astrosolar est scotchée sur l'une des plaques. J'ai également collé trois plots avec une vis en nylon histoire que cela ne s'envole pas.

Un coup de bombe noire, et c'est terminer.



Tiflo

[Ulriccc]

Waouu, sa a plus de gueule que mon bricolage

Content que mon idée serve de source d'inspiration
