Vis colimation sur SW 150/750

[Didou]

Bonjour,



Au menu du jour: changement du système de collimation du primaire.



Devant des images bien trop ternes, je me décide enfin à toucher à la colim du primaire de mon SW 150/750 et à l'améliorer.



Pour cela, des ressorts (grand merci à Leimury qui mérite une statue)

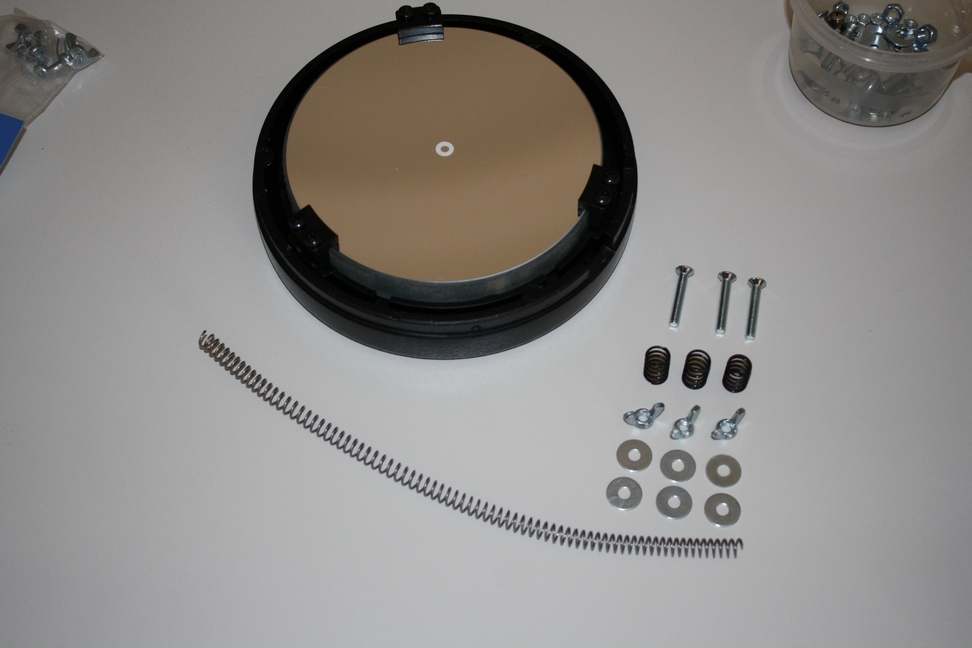

Les ingrédients:

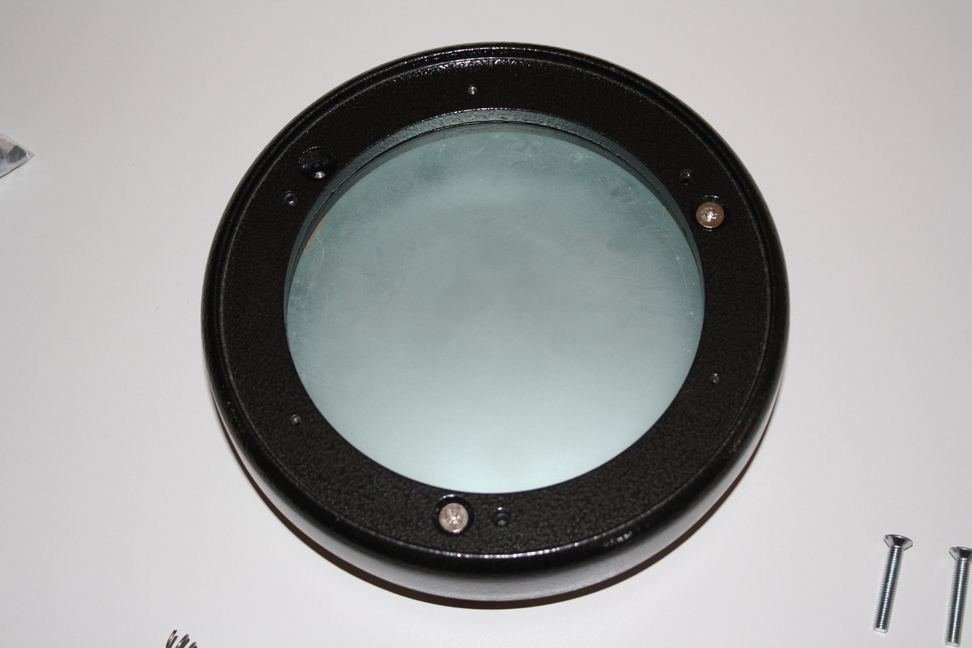

-Un bon gros miroir primaire de 150mm de diamètre

-3 vis assez longues, les vis de cheville à placo sont au pas de vis du support et au bon diamètre

(ici elles font 8 cm mais des vis de 4cm suffisent)

-3 ressorts. (j'ai utilisé les noires mais elles sont tendres)

-6 rondelles.

-3 écrous papillons au diamètre des vis.

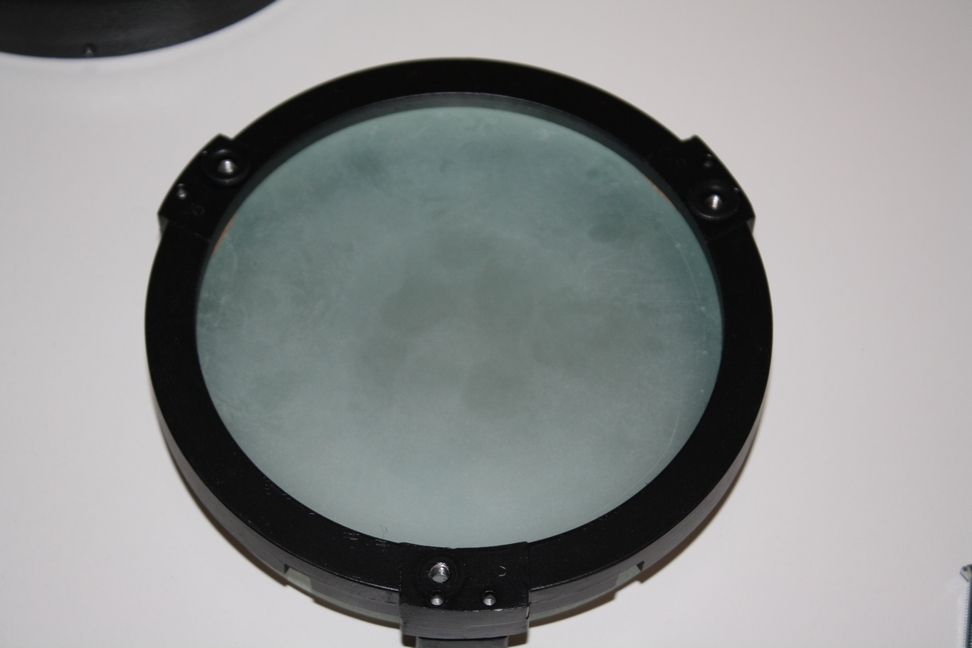

Tout d'abord, démonter le miroir primaire pour ne pas risquer quoi que ce soit dessus.



Premier problème:

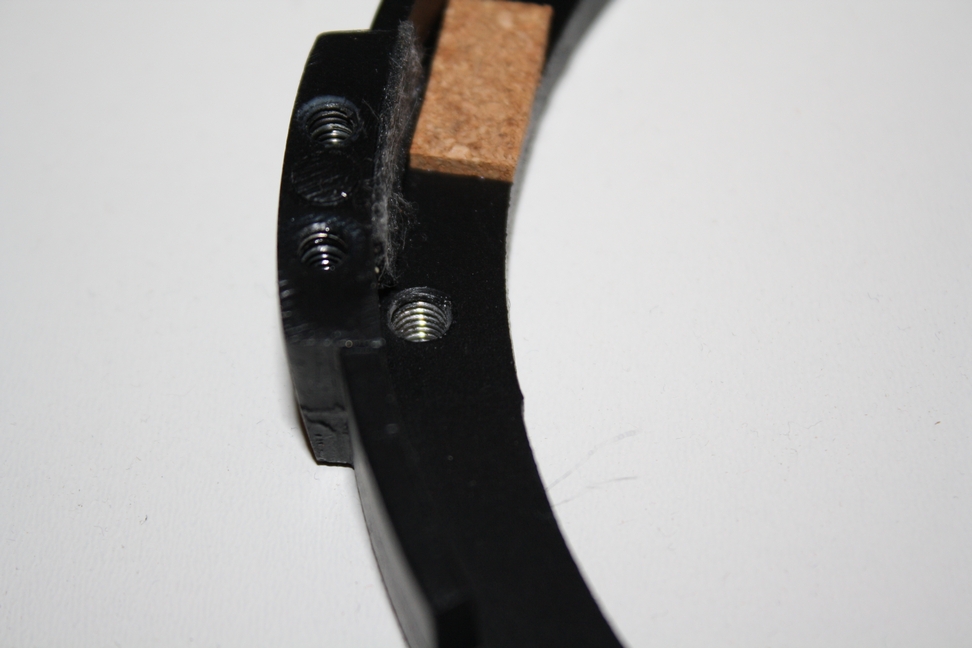

Le support de vis des blocs miroirs sont trop proche du pas de vis pour la colim.

Je ne peux donc pas (sauf à usiner le support) mettre les têtes de vis coté miroir.

Comme les vis sont juste au pas, je les visserai donc à l'envers.



Ensuite :

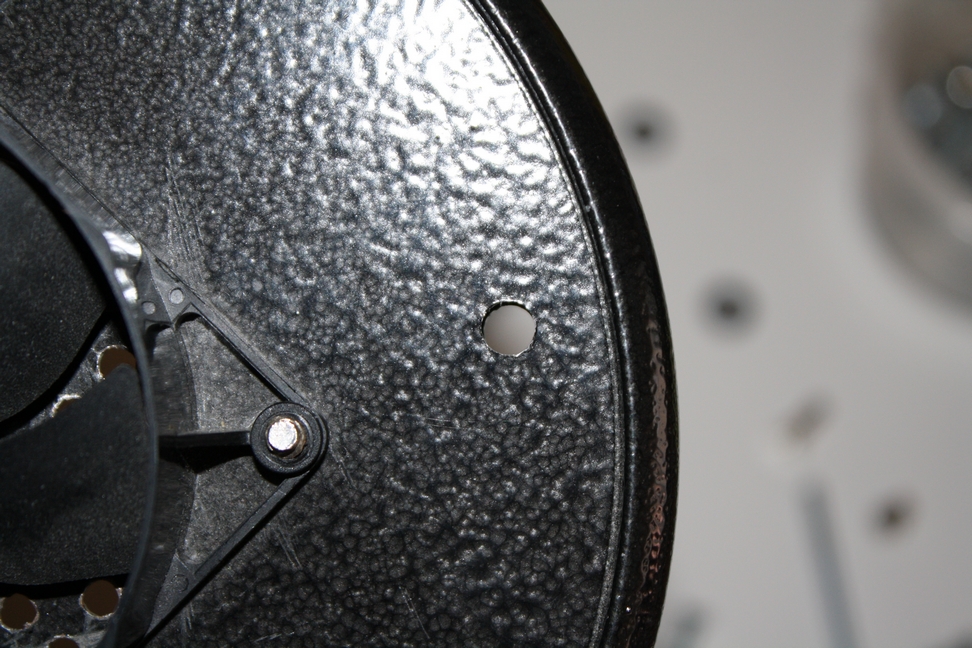

Percage de la plaque du fond juste à l'endroit des passages.

Après une marque au critérium, je fais un premier trou avec un petit forêt puis un plus gros forêt.

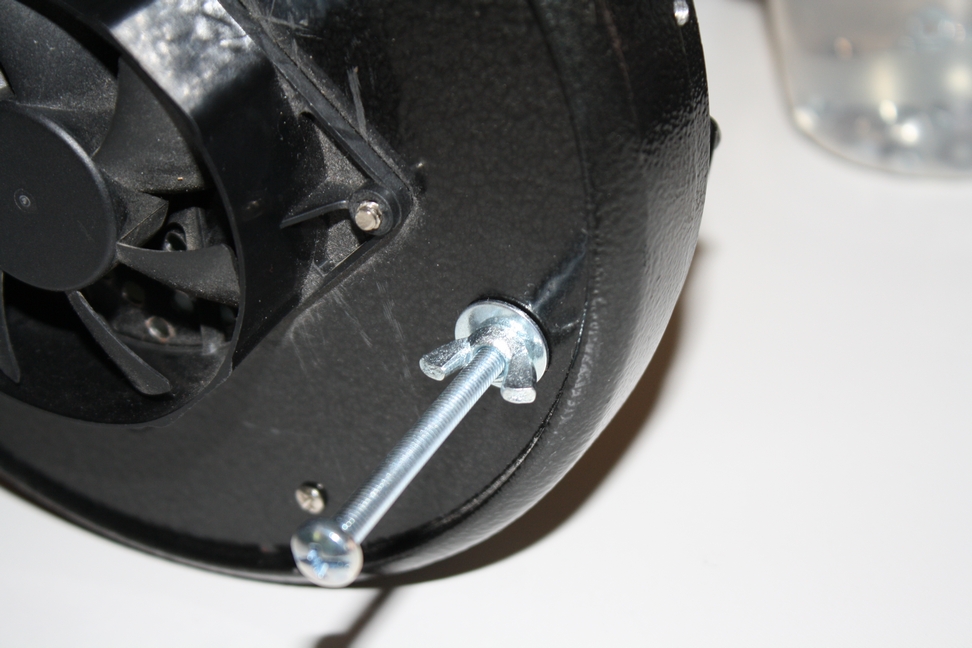

Une fois les trous fait, reste à monter les vis avec les écrous papillons (une rondelle pour pas creuser la plaque du fond.



On voit bien que mes vis sont trop longues, j'en mettrai de plus courtes plus tard, mais ne change en rien le système.

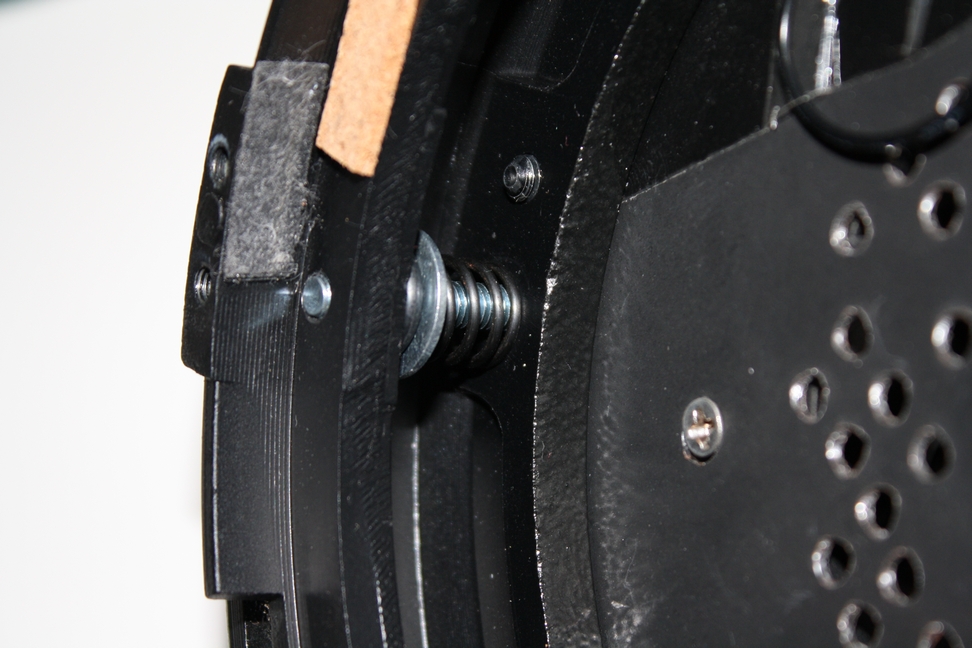

De l'autre coté: je place les ressorts entre le support du miroir et le fond du tube.



On voit le bout de la vis à fleur, faut pas qu'elle touche au miroir.

Faudra trouver un moyen d'en être certain...

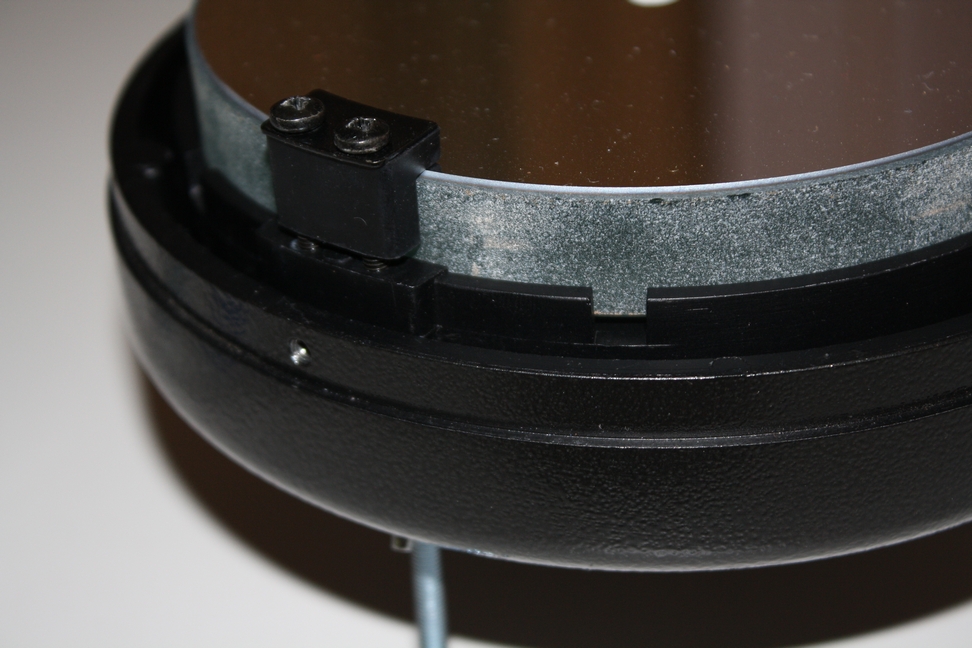

Au final, le miroir primaire est avancé d'environ 1à 2 cm:

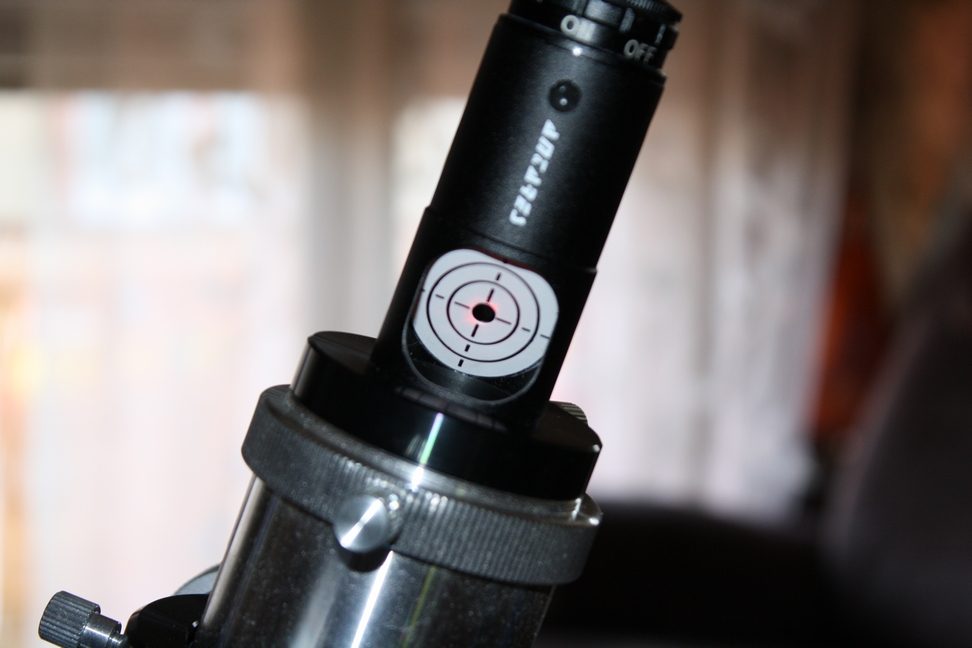

J'ai enfin remonté le miroir puis fait la colim au laser :

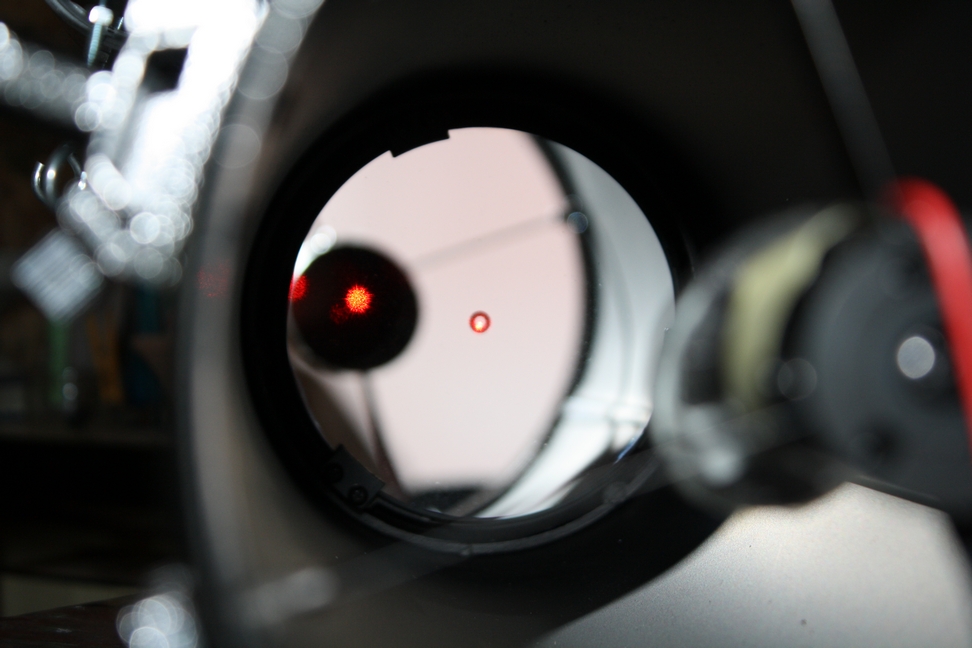

- d'abord le secondaire pour que le laser tape le centre du primaire:

- puis le primaire pour toucher le centre du laser:



Reste à voir sur une étoile et faire de bien belle image....

Bon bricolage;)



Didou

[robton kob]



Au final, le miroir primaire est avancé d'environ 1à 2 cm:



Didou



et là se situe le problème...



J'avais moi aussi testé le coup des ressorts sur mon 200/1000, mais il n'avait pas supporté d'être rapproché autant du secondaire, et je ne pouvais plus obtenir le point à l'infini...



j'espère qu'il en sera autrement pour toi...



Sinon bon bricolage propre et bien expliqué!!



tiens nous au courant pour ta MAP...

[Didou]

La MAP ne devrait pas en souffrir.

J'avais calculer mon PO avec comme priorité la MAP de l'APN proche du mini.

Si l'éloigne de 1 à 2 cm alors j'ai toujours la MAP logiquement.
