DERNIER NEWS DU CSG:

30 juin 2010

Le deuxième véhicule de transfert automatique (ATV) pour l'entretien de la Station spatiale internationale est entrée dans sont assemblage final

_________________________________________________________________________________________

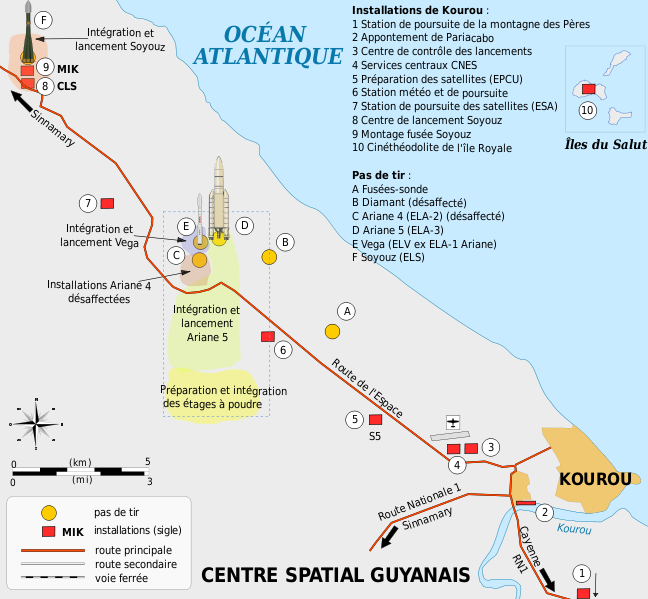

Présentation du CSG

Bonjours, voici une petite présentation de Centre Spatial Guyanais, CSG, ou port spatial européen.







Le CSG se situe en Amérique du Sud, en Guyane et plus précisément a Kourou.







A)Les Lanceurs.



I-Fusée Véronique

La fusée Véronique (« VERnon électrONIQUE ») est née d'un projet de fusée-sonde Véronique en 1948 développée à Vernon et fut la premieres fusée a décoller du centre spatial guyanais (CSG).

Les premiers tests seront effectués en France avec les versions Véronique R et P.

Dès 1952, la version N (pour Normale) est lancée du Centre Interarmées d'Essais d'Engins Spéciaux à Hammaguir et à Reggane au cœur du Sahara algérien. En mai 1952, la première d'entre elles s'éleva jusqu'à 70 km. Destinées à emporter des instruments de mesures scientifiques hors de l'atmosphère, plusieurs versions sont apparues, de plus en plus puissantes.

D'une masse allant de 1 000 à 1 500 kg selon les versions, elle mesuraient environ 6 mètres de long et emportaient une charge utile de 60 kg.

Elle représente le premier lanceur développé par la France et lui permettra d'être le 3e pays au monde possédant cette technologie.

Le CERMA (Centre d'Etudes et de Recherches de Médecine Aérospatiale) a effectué, de 1963 à 1967 différentes expériences de lancement d'êtres vivants. Il y eut 7 vols habités lancés depuis Hammaguir. Les animaux furent lancés dans une capsule étanche et redescendirent sur terre grâce à un parachute et à une balise radio.1 Le but de ces lancements était d'enregistrer le comportement de l'animal face à la microgravité.

Il eut d'abord la série des rats lancés avec les fusées Véronique AGI.

En 1963, le centre expérimente le lancement de chats avec les fusées Véronique AGI. Le premier fut un succès avec l'envol du "Chat Felicette" et le deuxième n'arriva pas à l'orbite voulue.

Deux des cinq vols des fusées Vesta ont envoyé avec succès deux singes ("le Singe Martine" et "le Singe Pierrette") à plus de 240 km d'altitude.





II-Fusée Diamant

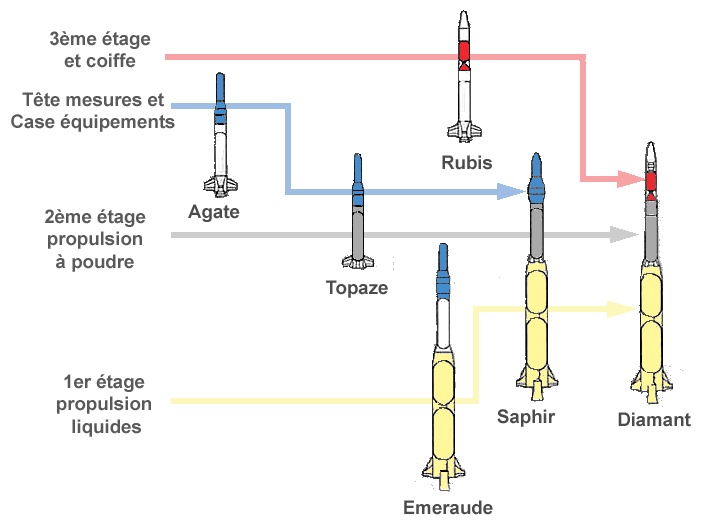

La fusée Diamant est l'aboutissement du programme des « Pierres Précieuses » qui devait permettre à la France de disposer d'un lanceur spatial national. Le programme comprend plusieurs types de fusées qui ont permis la mise au point des différents composants de Diamant :

fusées Agathe: mise au point des équipement de mesure embarqués et au sol (1961 à 1963)

fusées Topaze: mise au point du système de pilotage (1962 à 1965)

fusées Émeraude: mise au point premier étage Diamant à propulsion liquide (1964 à 1965)

fusées Rubis: mise au point du troisième étage Diamant (1964 à 1967)

fusées Saphir: mise au point du pilotage, de la séparation des premier et deuxième étage, du guidage et de la rentrée dans l'atmosphère) (1965 à 1967)







Le 26 novembre 1965, la fusée Diamant lancée depuis la base algérienne d'Hammaguir, met en orbite le premier satellite français pesant 39 kg et baptisé Astérix A1.Trois versions successives de la fusée Diamant sont mises au point, désignées par A, B et BP4. Toutes les versions ont trois étapes et une charge utile d'environ 150 kg pour une orbite de 200 km.







III-Fusée Europa

Europa est le premier projet européen de lanceurs spatiaux. C'est une fusée européenne de trois étages élaborée au début des années 1960 par l'ELDO (European Launcher Development Organisation.

Fruit de la coopération de plusieurs pays, cette première version de la fusée nommé ELDO-A puis Europa-1.

La deuxième version de la fusée fut financée majoritairement par la France et l'Allemagne. Le Royaume-Uni et l'Italie ont quitté le projet en 1969. Cette version était composée d'un quatrième étage du BP4 de la fusée Diamant.

Malheureusement, son premier et seul lancement, depuis l'ELA-1, en novembre 1971, fut un échec2.







IV-L'ESA et Ariane

Quand l'Agence spatiale européenne (ESA) est créée en 1973, la France propose de partager Kourou avec la nouvelle agence. L'ESA finance les deux tiers du budget annuel de la base de Kourou et a également payé sa modernisation à l'occasion de la mise au point de la série des lanceurs Ariane.



1)-Ariane 1.

Au départ c'est surtout la France qui finança le projet (les deux tiers) et l'Allemagne (20 %). La conception et la fabrication furent confiées à l'Aérospatiale, à la SEP pour les propulseurs, et à Matra pour l'électronique.

Ariane 1 est une fusée à 3 étages :

le premier était équipé de 4 moteurs Viking de la SEP ;

le deuxième avec un seul moteur Viking ;

le troisième avait un moteur cryotechnique de 7 tonnes de poussée (HM7).

Cette structure sera conservée jusqu'à Ariane 4.

Le premier vol eut lieu le 24 décembre 1979 avec succès. Le deuxième explosa au cours du décollage. Il y eut encore 2 vols de qualification, à partir du 19 juin 1981, qui se déroulèrent cette fois sans problème. Lors du troisième vol, ce sont 3 satellites qui furent mis en orbite.

Le 10 septembre 1982, son cinquième vol, qui était le premier vol commercial, fut un échec. La fusée s'arrêta après 7 minutes de vol. Après une revue profonde de toute la fusée, les six vols suivants se déroulèrent sans accroc.

Le vol 14 du 2 juillet 1985 envoya la sonde Giotto vers la comète de Halley.

Le dernier vol, le onzième d'Ariane 1, eut lieu le 22 février 1986, il lança le premier satellite Spot.







2)-Ariane 2

La structure de l'Ariane 2 était identique à celle d'Ariane 1 avec un troisième étage plus allongé : la hauteur passant à 49 mètres et le poids à 219 tonnes.

Sa capacité d'emport en orbite de transfert géostationnaire était de 2 175 kg, soit 325 kg de plus qu'Ariane 1.

Il y a eu six lancements d'Ariane 2. Le premier vol eut lieu le 30 mai 1986 et fut un échec. Les autres vols seront des succès, le dernier lancement fut réalisé en 1989.

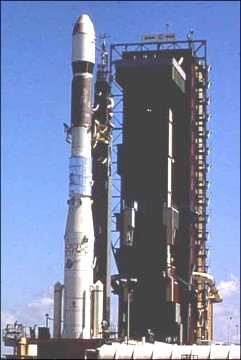

3)-Ariane 3

Ariane 3 était identique à Ariane 2, une Ariane 1 avec un troisième étage allongé. Par rapport à Ariane 2, elle était équipée de 2 propulseurs supplémentaires à poudre, ce qui portait son poids à 237 tonnes.

Sa capacité d'emport en orbite de transfert géostationnaire était de 2 700 kg, soit 525 kg de plus qu'Ariane 2 et 850 kg de plus qu'Ariane 1.

Son premier vol eut lieu, avec succès, le 4 août 1984, avant même le premier vol d'Ariane 2.







4)-Ariane 4.

Ariane 4 ressemble à première vue aux premières Ariane, Ariane 1, Ariane 2 et Ariane 3. Comme elles, c'était une fusée à trois étages, mais plus puissante. Elle était également plus souple avec ses différentes versions utilisables selon la charge à emporter.

Le premier étage était propulsé par quatre moteurs Viking, le second par un seul Viking 4, et le troisième par un moteur cryogénique HM-7B. Ces trois étages étaient communs à toutes les Ariane 4.

Il y a eu six versions différentes d'Ariane 4 permettant de lancer un ou deux satellites en orbite de transfert géostationnaire (GTO) avec une masse totale de 2 070 à 4 900 kg.

e premier lancement eut lieu le 15 juin 1988, et fut une parfaite réussite.

Ariane 4 effectua 116 vols







5)-Ariane 5.

Treize lanceurs Ariane 5 G ont été lancés entre le 10 décembre 1999 et le 27 septembre 2003. Cette version n'est plus commercialisée.

Cette version d'Ariane 5 G a un second étage amélioré, avec une charge possible de 6 950 kg. Trois lanceurs de ce type ont été tirés entre le 2 mars 2004 et le 18 décembre 2004. Cette version n'est plus commercialisée.

Cette version a les mêmes EAP que l'Ariane 5 ECA et un premier étage modifié avec un moteur Vulcain 1B. Charge possible de 6 100 kg en orbite OTG. Six tirs ont eu lieu entre le 11 août 2005 et le 18 décembre 2009. Cette version n'est plus commercialisée.

Cette version est conçue pour placer en orbite basse le vaisseau cargo automatique ATV ravitaillant la Station spatiale internationale. Elle peut lancer jusqu'à 21 t sur cette orbite.

Ariane 5 ES assure trois allumages de l’étage supérieur, pour répondre aux besoins très spécifiques de la mission12. Par ailleurs, ses structures ont été renforcées pour soutenir la masse imposante de l'ATV (20 tonnes)13.

Son premier lancement a eu lieu le 9 mars 2008.

9 mars 2008 : Vol 181, ATV Jules Verne.

Avec la réussite de ce lancement de Jules Verne (nom du premier ATV), Arianespace peut envisager d’utiliser la fusée Ariane 5 ES à d’autres fins, comme celle de lancer par grappes plusieurs satellites de la constellation Galileo

Depuis fin 2009, c'est la seule version utilisée. Elle a été tirée 24 fois entre le 11 décembre 2002 et le 21 mai 2010 (1 seul échec).







6)-Ariane 6.

Ariane 6 désigne le lanceur spatial destiné à prendre la relève d'Ariane 5 à l'horizon 2025. À cette date, en effet, la version ME d'Ariane 5 arrivera au terme de son cycle de vie et ne pourra plus être améliorée significativement sans repenser entièrement le lanceur.







V-Soyouz

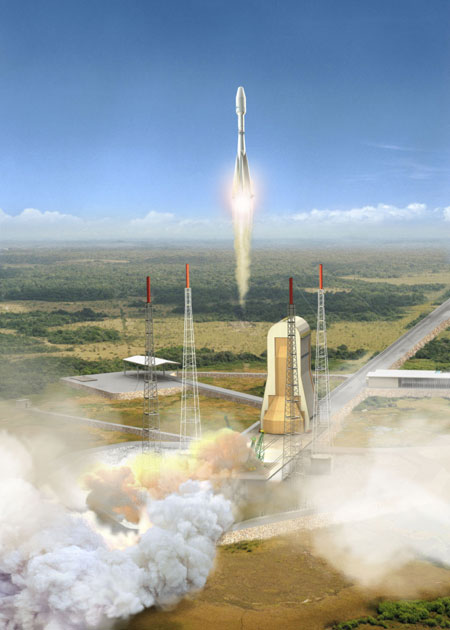

Fin 2004 l'agence spatiale européenne (ESA) et l'agence spatiale russe Roskosmos décident de lancer des fusées Soyouz à compter de 2007 depuis le centre de lancement européen de Kourou en Guyane Française. La fusée Soyouz-2 avec une coiffe plus grande (de type ST) et renommée Soyouz-ST doit lancer les satellites dont la taille ne justifie pas l'utilisation d'une Ariane 5. Des versions Soyouz-2.1a et Soyouz-2.1b doivent être utilisées. La fusée Soyouz doit être équipée d'un système de sécurité développé par Alcatel Alenia Space qui permet d'arrêter les moteurs en cas d'incident.

Le lanceur Soyouz a été mis en service en 1966. Il s'agissait d'une évolution du lanceur Voskhod lui-même dérivé du missile balistique intercontinental Semiorka par adjonction d'un troisième étage. Le lanceur comporte dans sa version standard 3 étages.

VIDEO SUR SOYOUZ=>http://www.videocorner.tv/videocorner2/soyuz_vod/index.htm







VI-Véga

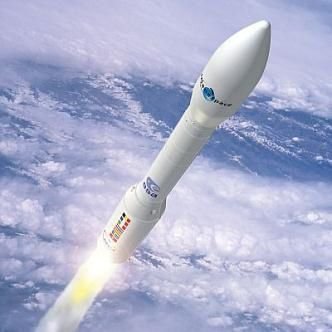

Vega est un lanceur de l'Agence spatiale européenne (ESA) réalisé en collaboration avec l'Agence spatiale italienne (ASI) pouvant placer en orbite basse une charge utile pouvant aller jusqu'à 2 tonnes. Il est prévu qu'il compléte à partir de 2010 la gamme des lanceurs de l'agence spatiale qui comprend par ailleurs les lanceurs Soyouz et Ariane exploités par Arianespace.

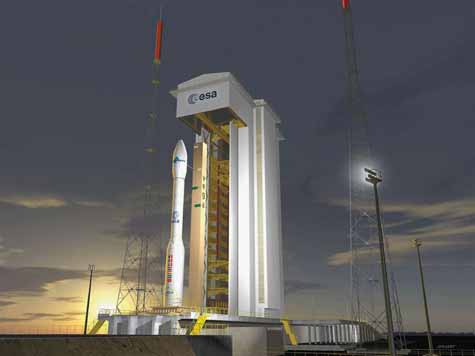

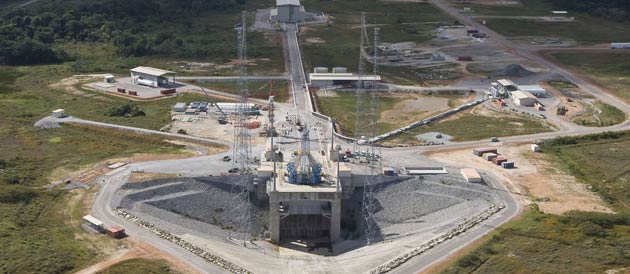

Vega sera exploitée par Arianespace depuis le port spatial de Kourou en Guyane. Elle utilisera l'ensemble de lancement ELA-1 jadis dévolu aux envols historiques d’Ariane 1. La salle de contrôle existe déjà et l'ancien pas de tir d'Ariane 1 est en train d'être rénové en vue de sa nouvelle carrière opérationnelle.

Les travaux sur les fondations de l’ELA-1 commenceront par la rénovation partielle ou la sécurisation de certains éléments ou bâtiments, afin de permettre l’installation temporaire des équipes. La construction du massif de lancement et de la tour mobile a eu lieu mi-2005.

Le premier vol de ce petit lanceur est prévu fin 2010. Les travaux de construction des installations de Vega ont donc commencé au mois de novembre 2004.

Les vols de qualification seront suivis de lancements au rythme de 2 ou 4 missions par an, pendant 10 ans.

Le moteur P80, qui assurera la propulsion du premier étage du lanceur Vega, a été essayé avec succès le fin 2006. « Le plus grand moteur monobloc à propergol solide à structure bobinée jamais réalisé en Europe a passé avec succès le cap de son premier essai à feu statique »

VIDEO SUR VEGA=>http://www.videocorner.tv/videocorner2/vega_vod/index.htm







CONCLUSION DU A:

Avec l'arriver de Soyouz et Véga le CSG se dote d'une panoplie complète de lanceurs (Ariane 5 => Lourd / Soyouz => Moyen / Véga => Léger)



Et voila et pour finir une petite vidéo

N'hésitez pas a laisser des commentaire;)

"http://www.youtube.com/watch?v=dAg6dW-JA2s" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash



B )Arianespace.



I-Passé.

Même si le CSG appartient au CNES et a l'ESA la plus part du temps les voles sont programmer pas ARIANESPACE.Retour en arrière pour savoir ce qui a fait d'Arianespace la première entreprise "d'opérateur de systèmes de lancement" selon leur propre terme.





Arianespace a effectué son premier lancement le 22 Mai 1984 avec Ariane 1 au États-Unis et introduit les communications avec le satellite Spacenet 1 qui fut un succès.

Ayant une grande importance au niveau mondiale, la société acquit le lanceur Ariane 4. Cela donne a Arianespace et l'industrie spatiale européenne, en particulier par rapport aux États-Unis et la Russie, une grande réputation.



II-Aujourd'hui

En 2006, Arianespace détenait plus de 60 % du marché des lancements de satellites en orbites géostationnaires. L'entreprise est actuellement leader sur son marché apres 30 ans d'existence.

En 2010 Arianespace obtiendra 2 nouveaux lanceurs dans son catalogue, Soyouz et Vega (voir dessus).



III-Actionnaire

Arianespace dispose de 24 actionnaires de 10 pays européens comprennent:

= 34%

= 30%



Les pays actionnaire sont:

= 7 actionnaires =60,12%

= 2 actionnaires =18,62%

= 2 actionnaires =09,36%

= 3 actionnaires =03,15%

= 2 actionnaires =02,51%

= 2 actionnaires =02,30%

= 3 actionnaires =02,01%

= 1 actionnaire =01,82%

= 1 actionnaire =0,10%

= 1 actionnaire = not significant



IV-Concurrence

Bien que numéro 1 sur le marché commercial mondial , Arianespace a plusieurs concurrents :

&: International Launch Services (ILS) avec les lanceurs Proton

: Lockheed Martin avec les lanceurs Atlas

: Boeing avec Sea Launch et Delta

: lanceur Longue marche

: lanceur VSV-30 (depuis le 24 octobre 2004)

: lanceur H-IIA



P.S: Je posterais régulièrement des News sur le CSG alors n'hésitez pas a revenir

[Will]

Très intéressant, merci.

[paolo31]

Merci je compte poursuivre avec Arianespace:)

[YAC5]

Merci paolo31 pour cet autre présentation tout aussi intéressante.

Souvenirs ...

Me manque une photo de notre petite Véronique, avant les pierres précieuses ...

Cordialement

YAC5

[paolo31]

Me manque une photo de notre petite Véronique, avant les pierres précieuses ...



Merci pour ton commentaire et pour ta remarque sur Véronique je vais la rajouter dès que possible

[rennais astro]

sympa la vidéo

[paolo31]

Et voila je l'avais dit et je l'ai fait un chapitre sur arianespace

hésitez pas a commenter

PS: j'ai pas trop trouver d'info sur arianespace et YAC5 j'ai penser a toi j'ai mis véronique a l'article .

[YAC5]

Merci pour ton commentaire et pour ta remarque sur Véronique je vais la rajouter dès que possible



Très chouette

Joli travail et beau panorama

Merci paolo31.

YAC5
