[résolu] Problème jumelles 20x80

[Will]

Bonsoir à tous,



Après avoir reçu mes jumelles 20x80 "Bigjuju" il y a 3 jours, j'ai eu l'occasion cette nuit d'aller les essayer sur Jupiter et ses satellites.



Malheureusement, il s'avère que ces jumelles semblent voir double. Sur trépied, la planète est doublée.



Sur les conseils de mes compagnons d'hier-soir (Gabriel et basque en balade), il s'agirait d'un problème de réglage des prismes.

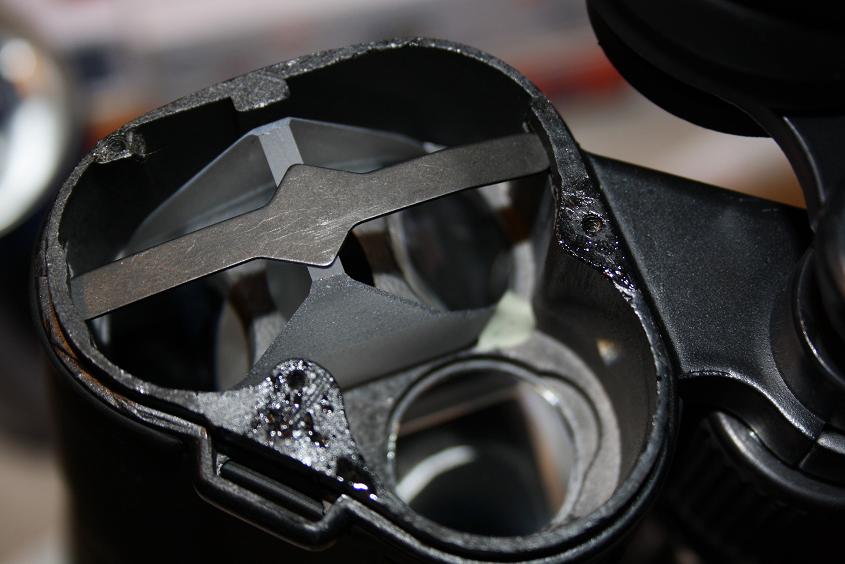

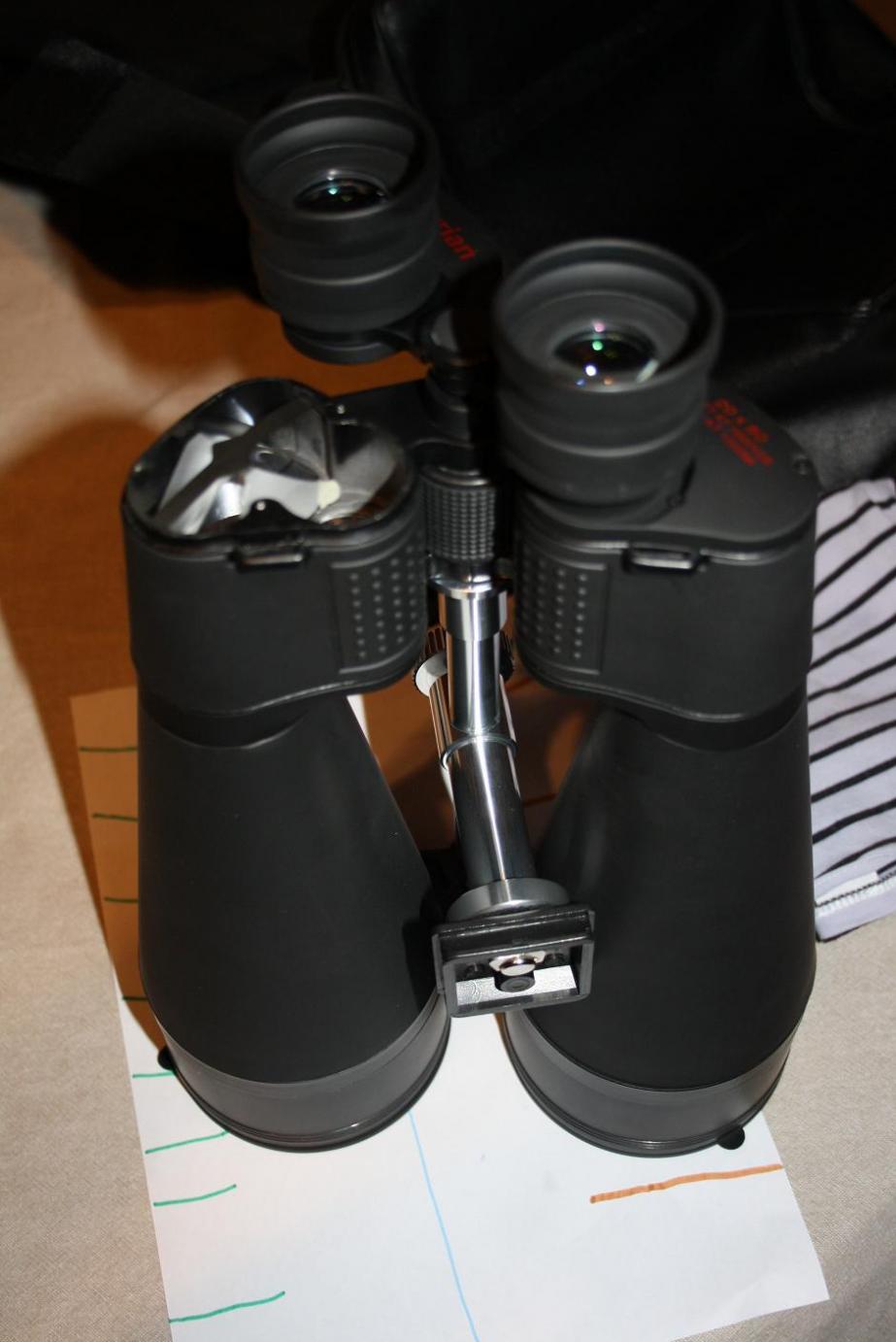

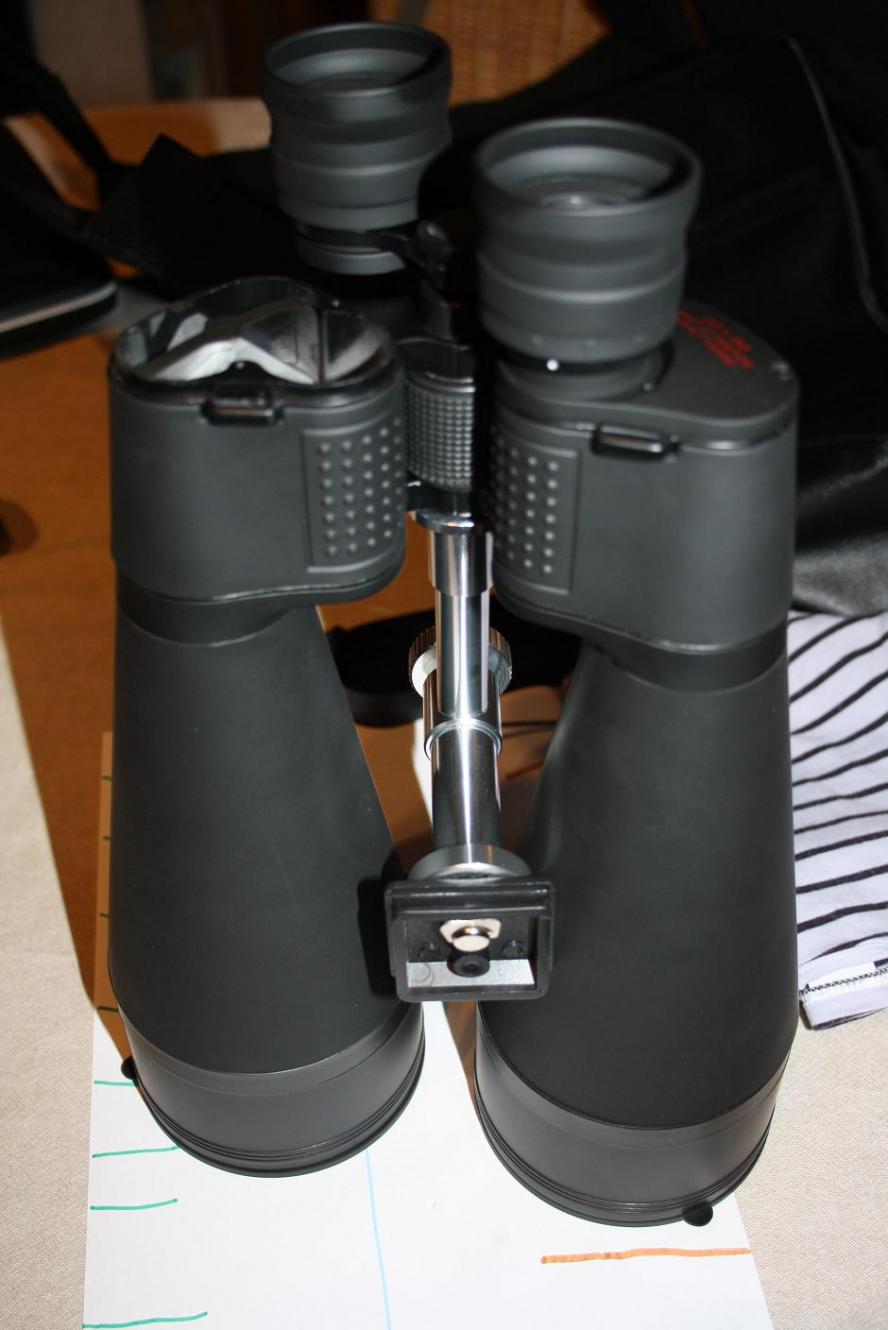

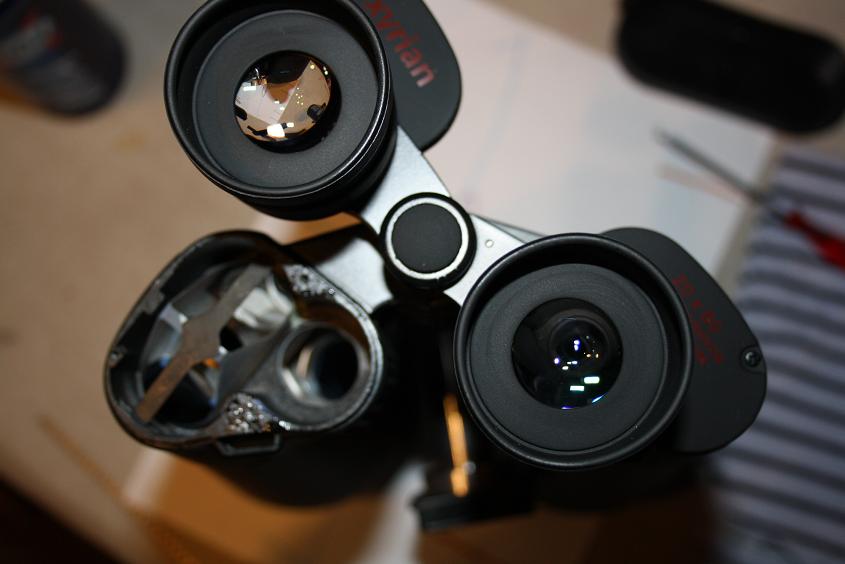

Ce soir, j'ai pris mon courage à 2 mains, et voici ce que je trouve : aucune vis de réglage ! Cela veut-il dire que ces prismes sont collés ??



Comment faire ??











Modifié 29 août 2010 par Will

[Newbie Mais]

Will, envoie-moi ton mail perso par MP, je maile Oxyrian

Philippe d'Oxyrian m'a pourtant bien dit que le réglage se trouvait derrière ce que tu as ouvert!



Je lui envoie en même temps le lien vers ce topic.



As-tu ouvert l'autre côté des fois que seul un côté permette de faire ce réglage par rapport à l'autre?



Pierre

[Will]

Salut Pierre ,



Non, j'ai hésité, mais je n'ai pas démonter l'autre côté, je me suis dit que ce doit être la même chose.

[Newbie Mais]

Mail envoyé.

En attente de la réponse



Pierre

[Will]

Merci Pierre .



Je démonte l'autre côté pour voir si je trouve pas des vis salvatrices ...

[GéGé]

Tes jumelles sont neuves? Alors tu les renvoies.



Ceci dit, le réglage de chaque prisme se trouve sous le caoutchouc du corps des jumelles, du côté des oculaires. Il y a une vis pour chaque prisme, une sur chaque tube.

Encore faut que la colle des prisme te laisse faire le réglage...



Je hais ces jumelles qui louchent!



[Newbie Mais]

Réponse d'Oxyrian reçue il y a quelques minutes!

Cà, c'est du rapide!



Il y aurait une vis sous le caoutchouc juste au dessus des oculaires, donc sur le corps des jujus..



Will?



Pierre

[Will]

Bon dieu, j'ai beau regarder, je ne vois rien !



Pierre , regarde les tiennes, tu vois une vis quelque part ? Je regarde légèrement sous les caoutchouc, mais rien.

[Newbie Mais]

Si, regarde bien, juste sous l'empreinte pour les doigts



Pierre

[basque en balade]

si c'est pas dans le corps gauche c'est dans le corps droit



fait un tuto dés que tu auras trouvé , car là tu part bien loin

[GéGé]

Si si, les vis existent, soulevez le caoutchouc sur le bord arrière du tube, en général la vis est sur le dessus, mais j'en ai vu dessous!

[Newbie Mais]

Tout à fait Gégé

En fait, c'est même à l'arrière du prisme, là où il y a les empreintes pour les doigts (au dessus)

Mais tu sais, Will, c'est un géant vert (comme dans la pub) Ohhh Ohh Oh



Pierre

[Will]

Si, regarde bien, juste sous l'empreinte pour les doigts



Pierre



Si si, les vis existent, soulevez le caoutchouc sur le bord arrière du tube, en général la vis est sur le dessus, mais j'en ai vu dessous!



Merci les copains pour votre aide, mais bon diou de diou, je ne vois pas ces fichues vis !!



Pierre, sous l'empreinte des doigts, les caoutchoucs semblent collés, je n'arrive pas à soulever quoique ce soit !?



Une photo peut-être pour me montrer sviouplais ? J'dois être miro, j'vois que dalle !

[Newbie Mais]

Le caoutchouc est vraiment tendu. J'ai vaguement décollé avec l'ongle puis soulevé avec la pointe d'un stylo.

Les vis sont toutes minus, t'attends pas à un écrou de 32.



Exactement au même endroit:





Explicatif http://www.oberwerk.com/support/collimate.htm



Pierre

Modifié 29 août 2010 par Newbie Mais

[Will]

Merci Pierre !! J'ai enfin trouvé ces vis !!!



Eh ben fallait les voir, elles sont super bien cachées !



Merci à vous tous pour votre aide , et merci aussi pour la réactivité d'Oxyrian !



Bon, maintenant, reste à faire les réglages qui s'imposent ... Je vous tiens au courant sur ce fil.



Encore merci les amis !



PS : j'édite le titre.

Modifié 29 août 2010 par Will

[basque en balade]

n'oublie pas le tuto de ce que tu vas faire pour les suivants

[waylin]

oui pas bête j'aurais peut être le même souci avec.

[Newbie Mais]

Bien

Bon, tu pourras nous faire un tuto



Lis le lien que j'ai donné un peu plus haut, tout est bien expliqué.



Au fait, tu vois dédoublé, mais verticalement hein? Parce qu'horizontalement, ce sont les oculaires qui ne sont pas en face des yeux



Pierre

[Will]

Pour faire un tuto, il faut savoir faire. Ce n'est pas mon cas ... Je tenterai demain de gentillement bidouiller ces 2 vis trouvées, et vous dirai comment les jumelles réagissent.



[François82]

Je les reçois demain



Je contrôlerai, merci à tous pour le réglage éventuel



Vis de réglage = bon point

[Newbie Mais]

Bah, tu fais trois photos et zou



Waylin, peut être n'auras-tu pas à faire ce réglage (qui peut arriver sur n'importe quelle paire de jumelles, enfin de prix raisonnable). Les miennes sont impec (n'est-ce pas Will?)



Pierre

[Will]



Au fait, tu vois dédoublé, mais verticalement hein? Parce qu'horizontalement, ce sont les oculaires qui ne sont pas en face des yeux





Ah ah ah ! Vis, c'est bien un dédoublement sur la verticalité, Jupi hier-soir était décalée et dédoublée en haut à droite.



Je vais lire ton lien Pierre.



[Newbie Mais]

Bon, alors aucun souci, tu régleras çà en 3 coups de tournevis. C'est vraiment bien expliqué sur le lien donné.



Pierre

[Will]

Les miennes sont impec (n'est-ce pas Will?)





Oui Pierre , les tiennes sont impec ! C'est bien la raison pour laquelle je les ai commandées.



A tous, pour info, cet éventuel défaut de réglage n'est pas du tout flagrant de jour, je ne me suis pleinement aperçu du problème que sous le ciel étoilé, avec Jupiter comme cible. En l'observant avec, j'avais la désagréable impression de loucher, et ça me provoquait des nausées à ce grossissement.



Bref, le modèle idéal pour vérifier vos jumelles, c'est Jupi.

Modifié 29 août 2010 par Will

[nico89]

tu les as carrément démonté!

Pourtant j'avais dit que les vis étaient sous les caoutchoucs, c'est vrai j'avais pas précisé où....

Le réglage se fait avec les vis et avec l'écartement des 2 oculaires d'après ce que j'ai compris...

Modifié 29 août 2010 par nico89

[Will]

Il est effectivement très bon ce lien Pierre.



La fin de cet article donne le même conseil que le miens sur Jupiter. C'est vrai qu'avec ce phare en pleine nuit, c'est flagrant !

[Newbie Mais]

Bien, je viens de tester pour vous le réglage (des fois qu'on puisse encore faire mieux )



Alors ce réglage est vraiment très sensible, la cible traverse l'oculaire en 1/2 tour de vis.

L'idéal (et c'est ce que j'ai pu faire) est de régler en ayant les yeux dans les oculaires, et là c'est un régal. Ca prend 5 secondes tellement les mouvements sont flagrants. Et c'est vraiment facile, on ne risque rien, on ne risque pas de dérégler sans arriver à régler de nouveau correctement.



Et oui donc j'ai pu améliorer d'un chouilla ce qui était déjà bon.



Donc ce réglage ne doit vraiment pas être un frein pour qui que ce soit (réglage d'ailleurs qui peut se perdre pour une raison quelconque, comme une chute par exemple).



Un réglage sur une lumière éloignée est vraiment efficace aussi (si Jupi n'est pas visible, ce qui est malheureusement le cas assez souvent )



Pierre

[Will]

Génial Pierre pour ton commentaire et tes essaies ! Si ça marche sur un lampadaire éloigné, je ferai le réglage tantôt.



Philippe d'Oxyrian m'a renvoyé encore un mail pour me conseiller d'agir par 1/4 de tour de vis si le dérèglement n'est pas trop important.



[Newbie Mais]

Avec 1/4 de tour, tu verras que çà bouge beaucoup!

Ce qui est simple, quand tu visses, çà fait descendre et envoie vers la gauche (si tu fais avec la vis de droite). Donc rien n'est inversé.

C'est vraiment sensible.



Et je te dis, le faire en live est vraiment top. Jujus sur le trépied, cible dans le champ, on met le tournevis dans la vis, les yeux dans les oculaires, et on tourne! Le réglage est souple, sans à-coups, sans jeu.



C'est vraiment enfantin.



Et je confirme que l'opération se fait sans aucun cicatrice (niveau caoutchouc - pour les doigts, attendons que Will ait terminé ).



J'en ai profité pour jeter un oeil à Dame Sélène, à Jupi (3 satellites visibles, tous les 3 à l'Ouest) ainsi qu'à l'amas de la Chouette (NGC457), un régal!

Dommage que je recommence le taf demain, le ciel s'est vraiment dégagé, et avec ce qui est tombé toute la journée, bien nettoyé et stable.

Soyez heureux, je reprends le taf demain, le beau temps va donc revenir



Pierre

Modifié 29 août 2010 par Newbie Mais

[Will]

Vivement que je puisse faire ces réglages et enfin de délecter derrière ces jumelles !



Au fait, sur les voisines, ça marche aussi pour faire mes réglages ??
