Mise en Station / Viseur Polaire (MS/VP)

Toutiet

Par Toutiet
dans Support débutants

Messages recommandés

Toutiet

Toutiet

Posté
Posté

Pour ceux qui suivent le "feuilleton"...;) :

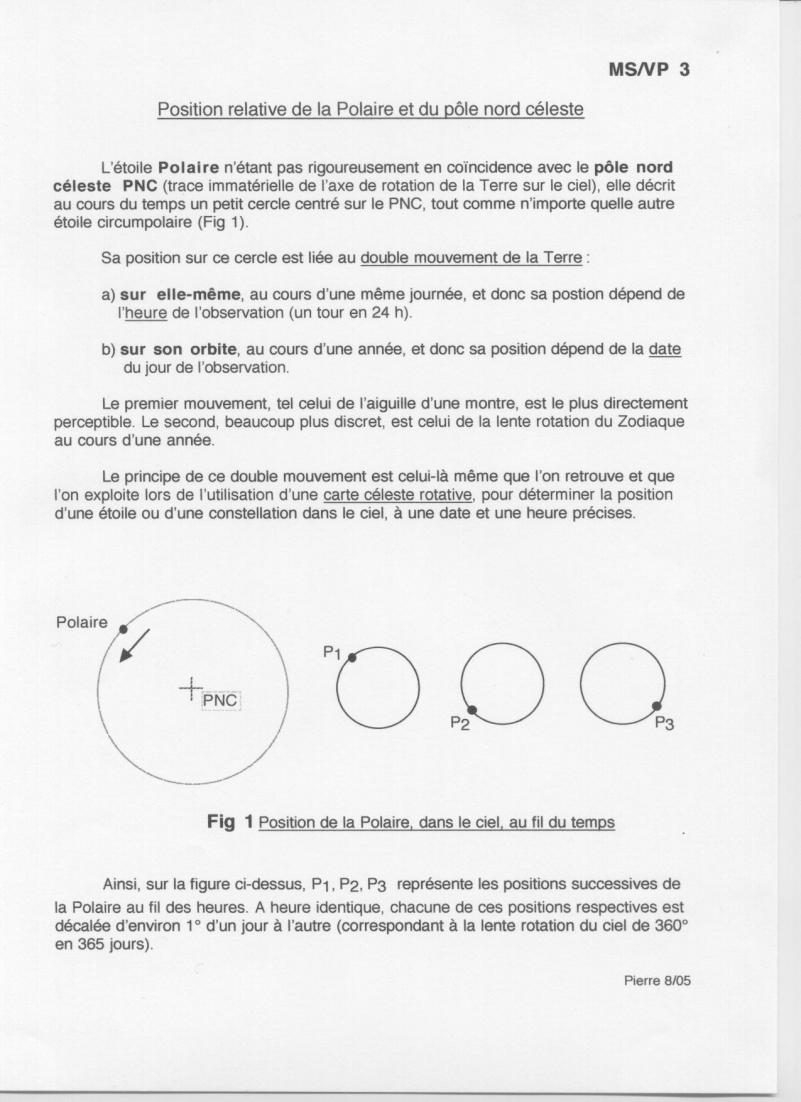

épisode 1 : Voici la Fiche N° 3



épisode 2 :

on suis , on suis ... moii qui envisage l achat d un viseur je te dit merci ...

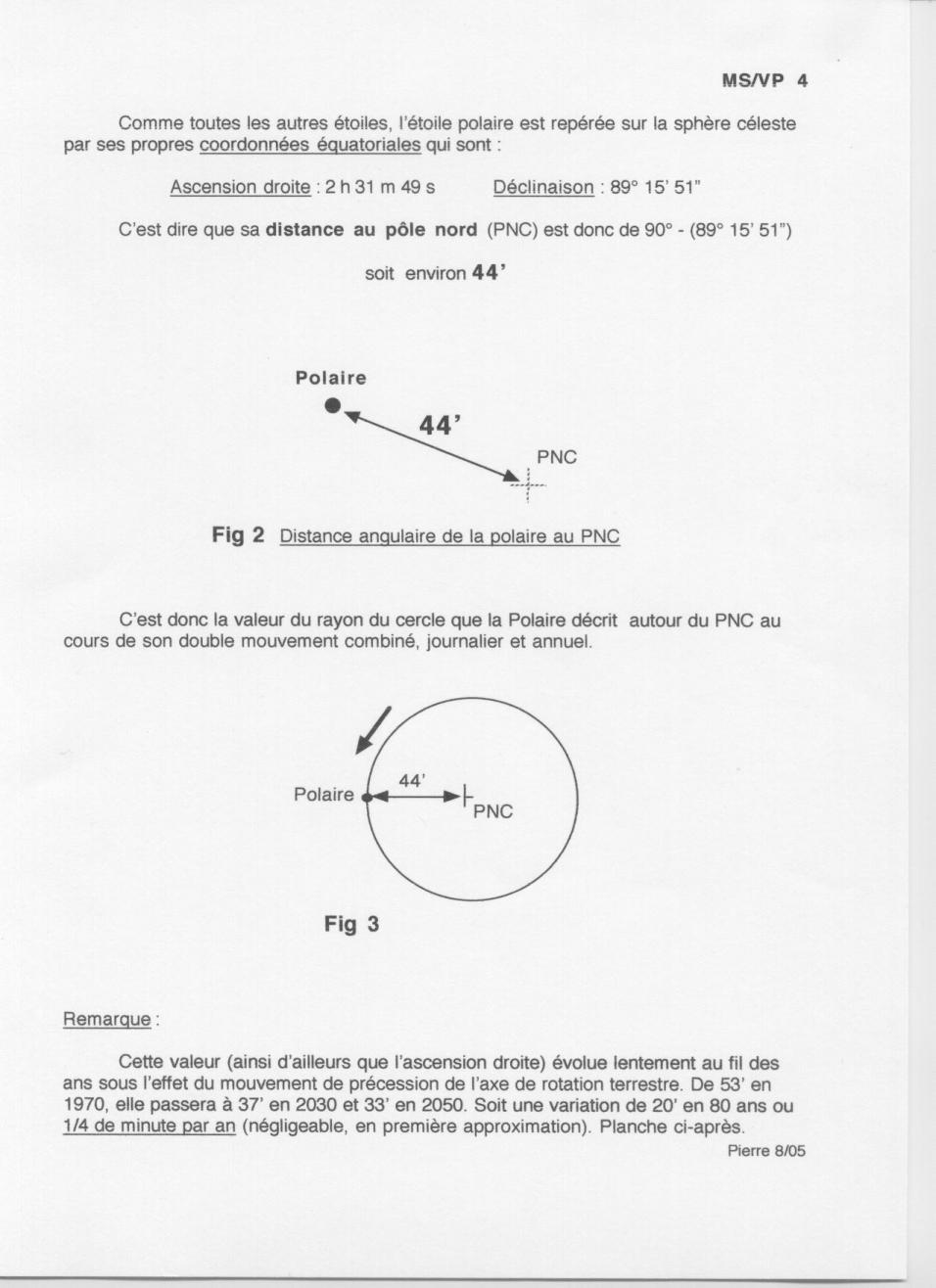

Pour la peine, je te mets la Fiche N°4.

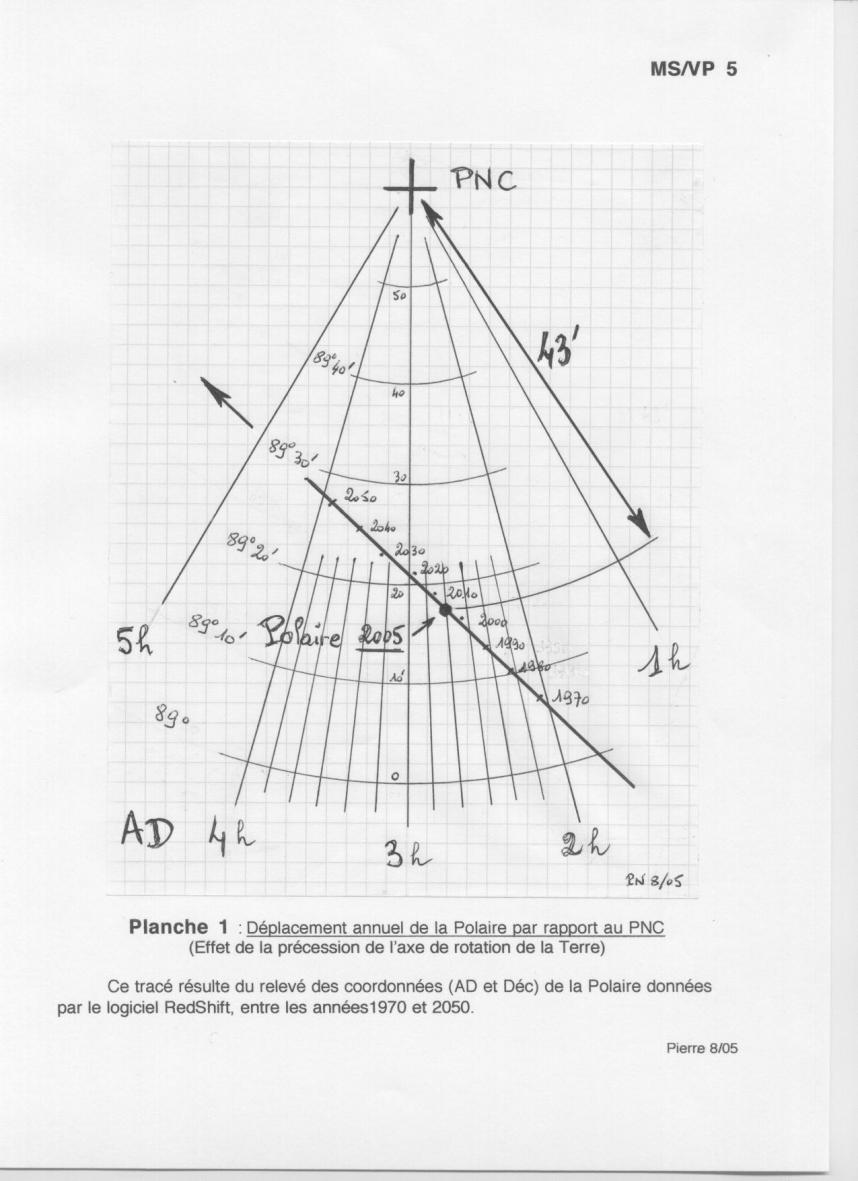

épisode 3 : Et voici la Fiche N°5, appelée par la N°4

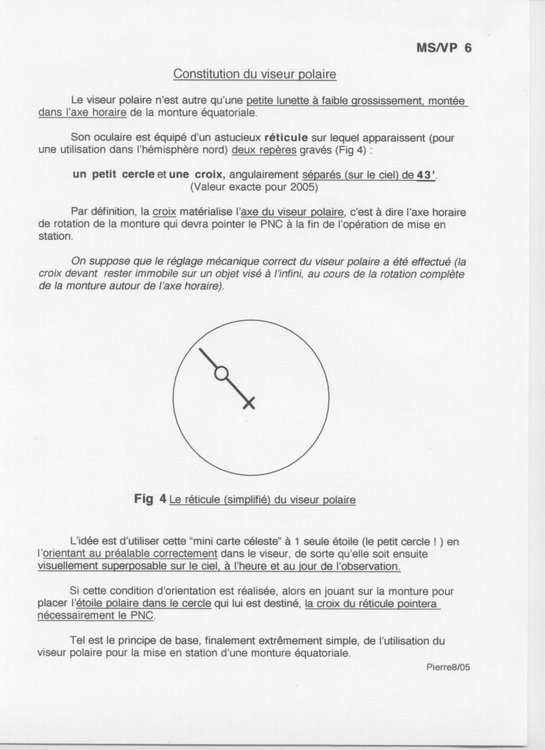

épisode 4 : Et maintenant, entrons dans le vif du sujet en récapitulant le principe de base du viseur polaire : Fiche N° 6

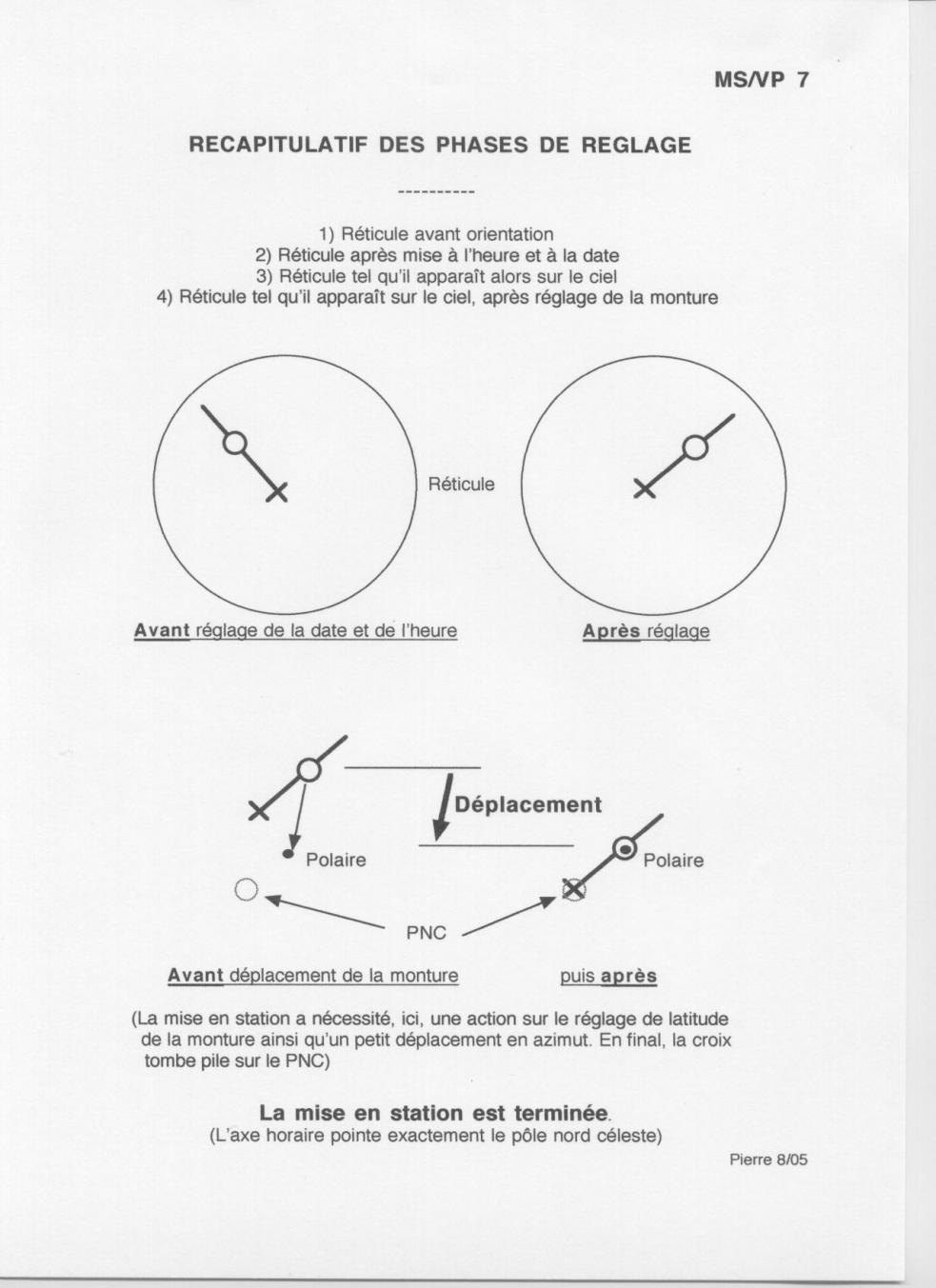

épisode 5 : Après le principe, la mise en oeuvre du viseur polaire, avec la Fiche N° 7.



Stop ou encore...? :)

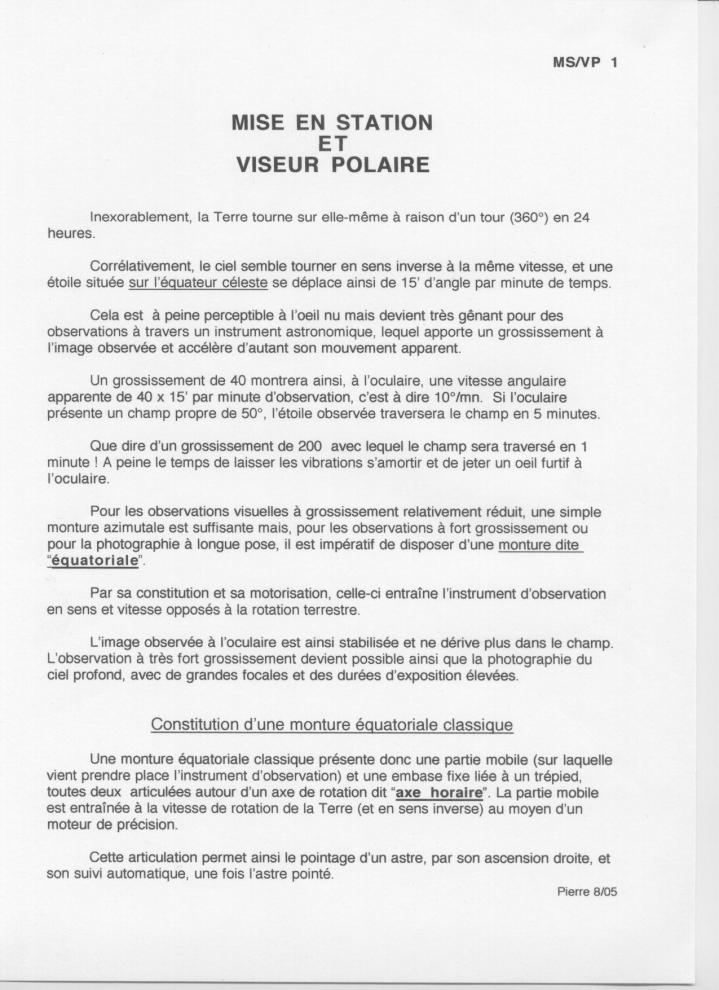

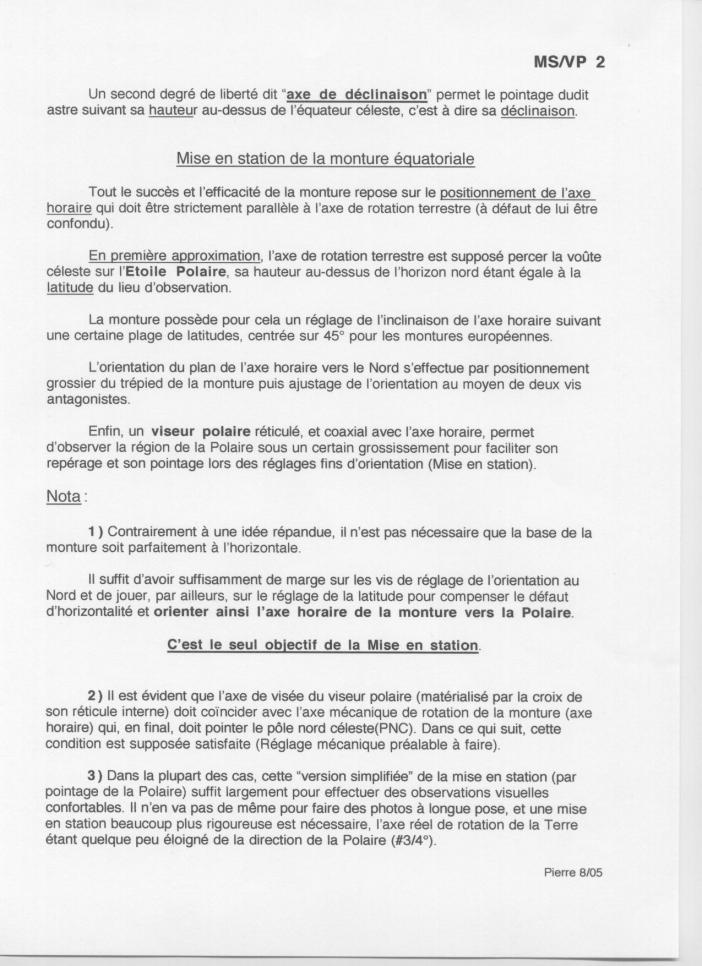

épisode 6 (manque fiche 1 et 2) : Exact.

Je les remets ci-après, pour faire "un tout" cohérent :).

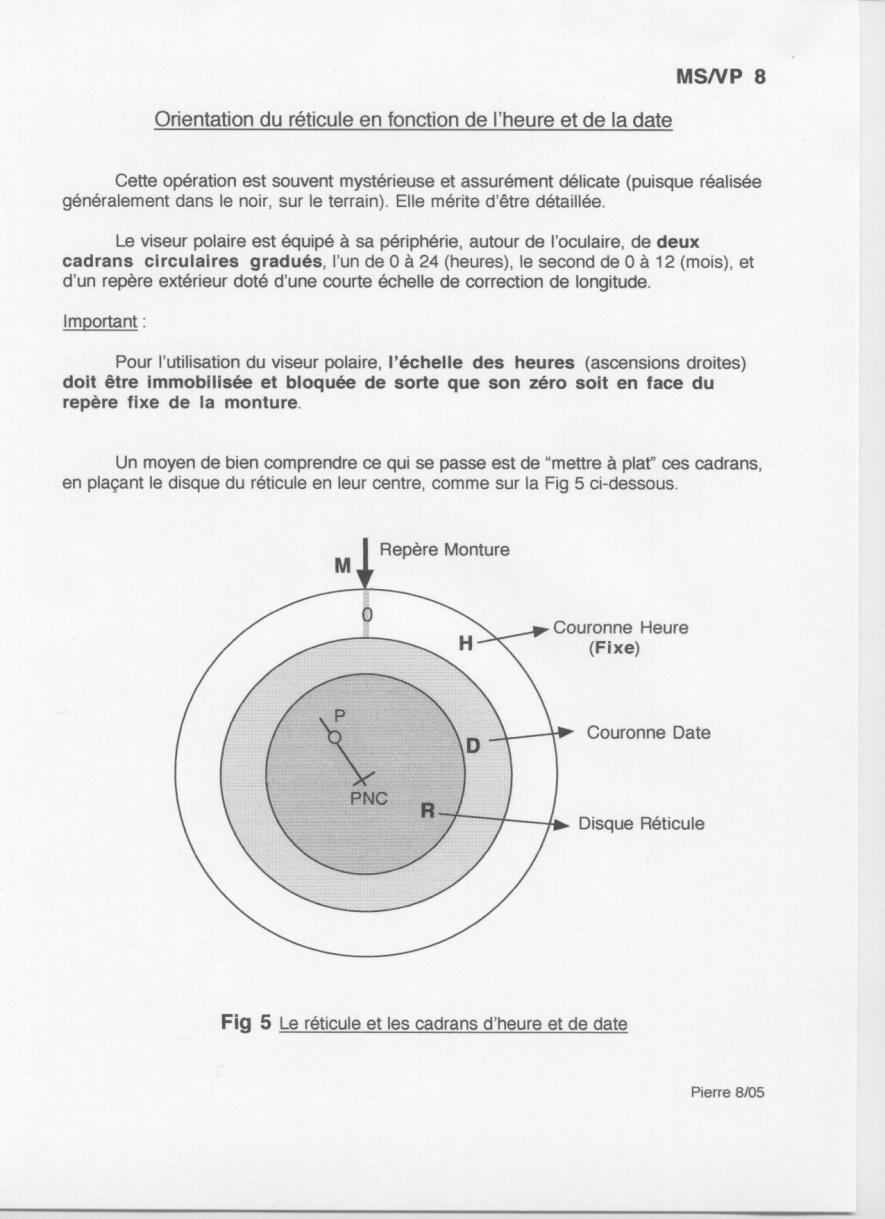

épisode 7 : Voici une nouvelle fiche portant, cette fois, sur l'orientation préalable du réticule du viseur polaire :

Fiche N°8

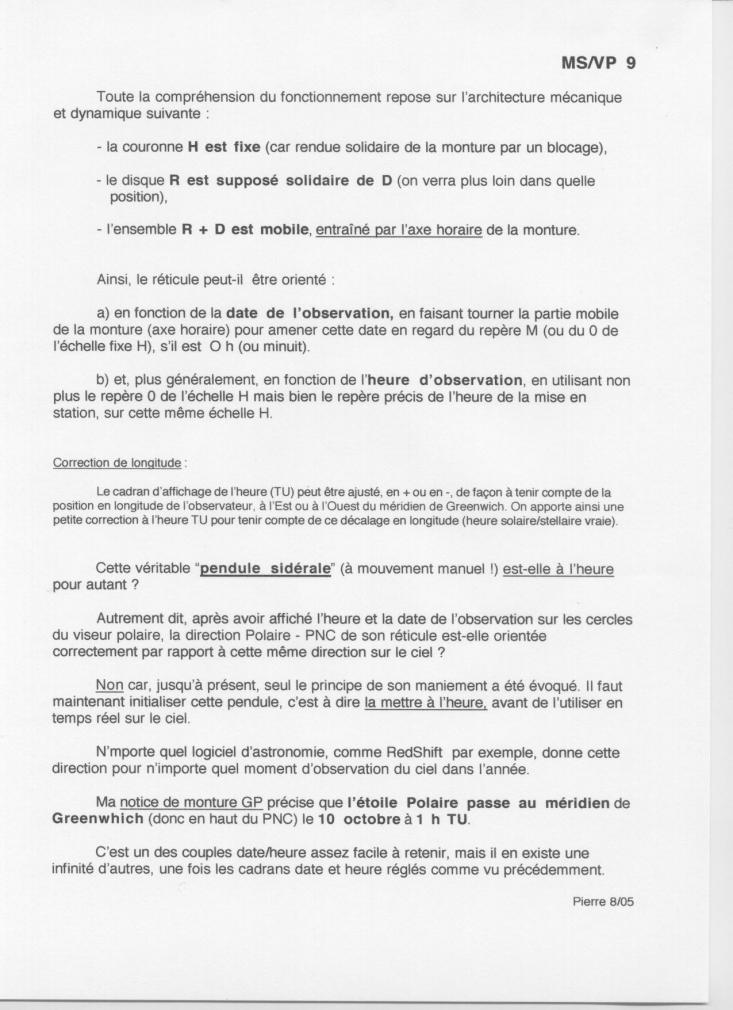

épisode 8 : Et, puisque vous insistez (:D), je vous mets la Fiche N°9 qui précise le rôle et la mise en oeuvre des cadrans gradués du viseur polaire.

(Qu'est-ce qu'on dit...?:))

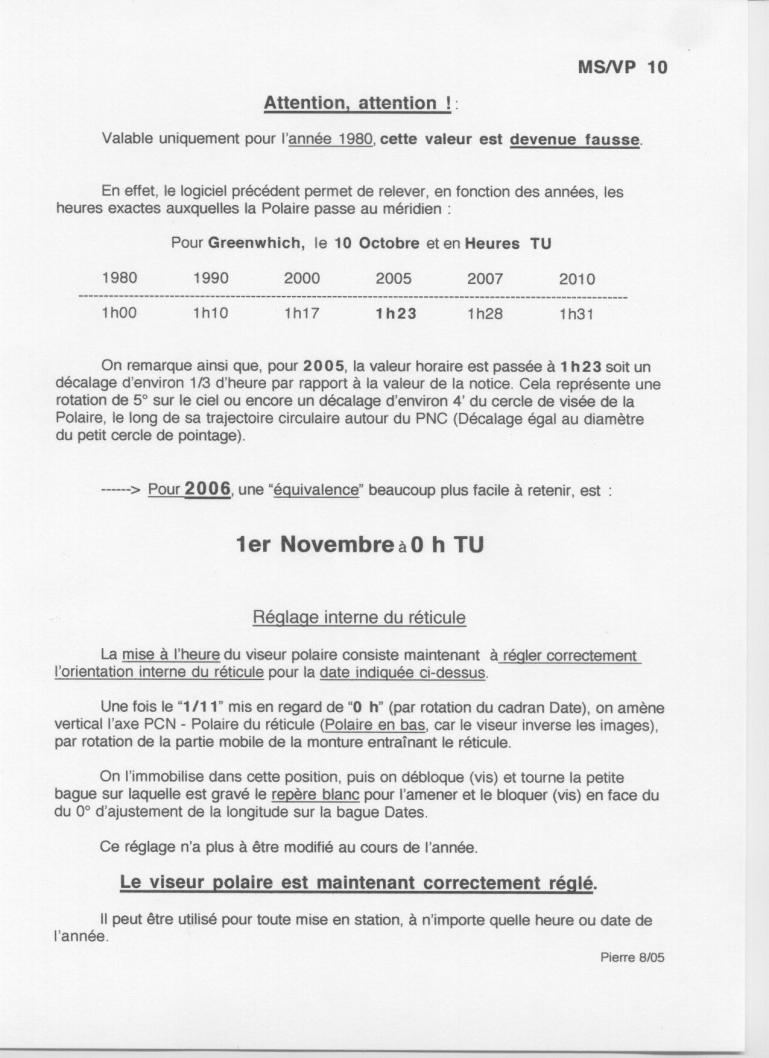

épisode 9 : Et maintenant, à la demande générale ...(:confused:), voici la Fiche N°10

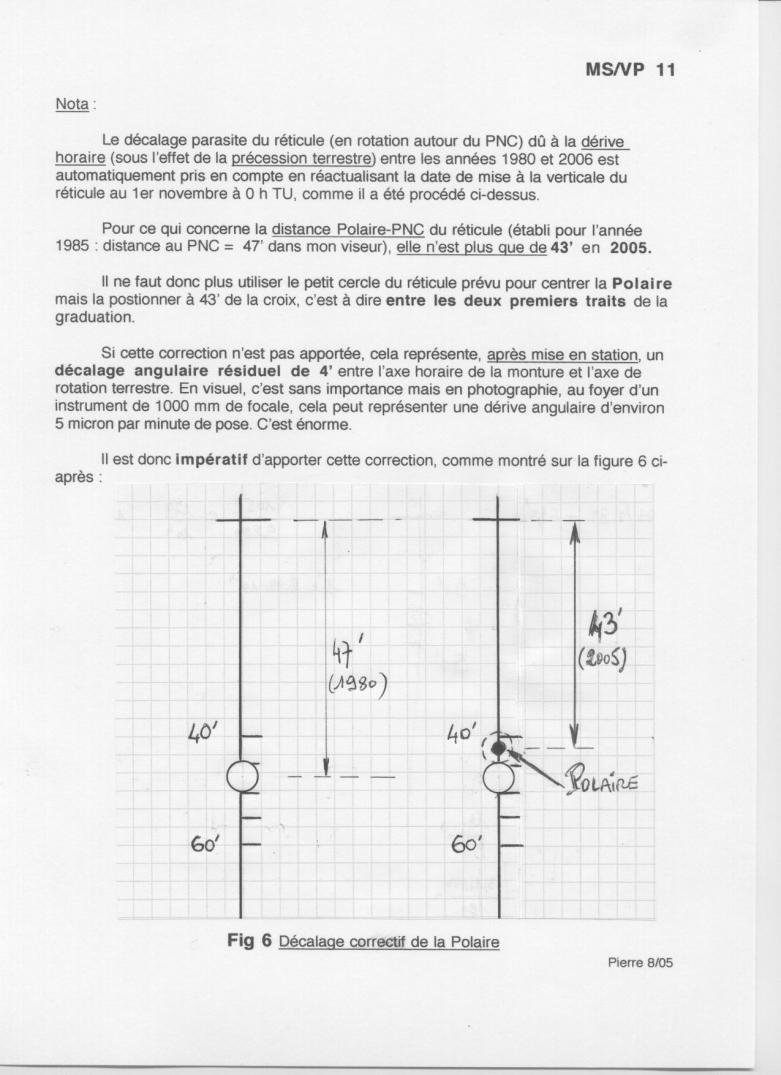

épisode 10 : La Fiche N°11

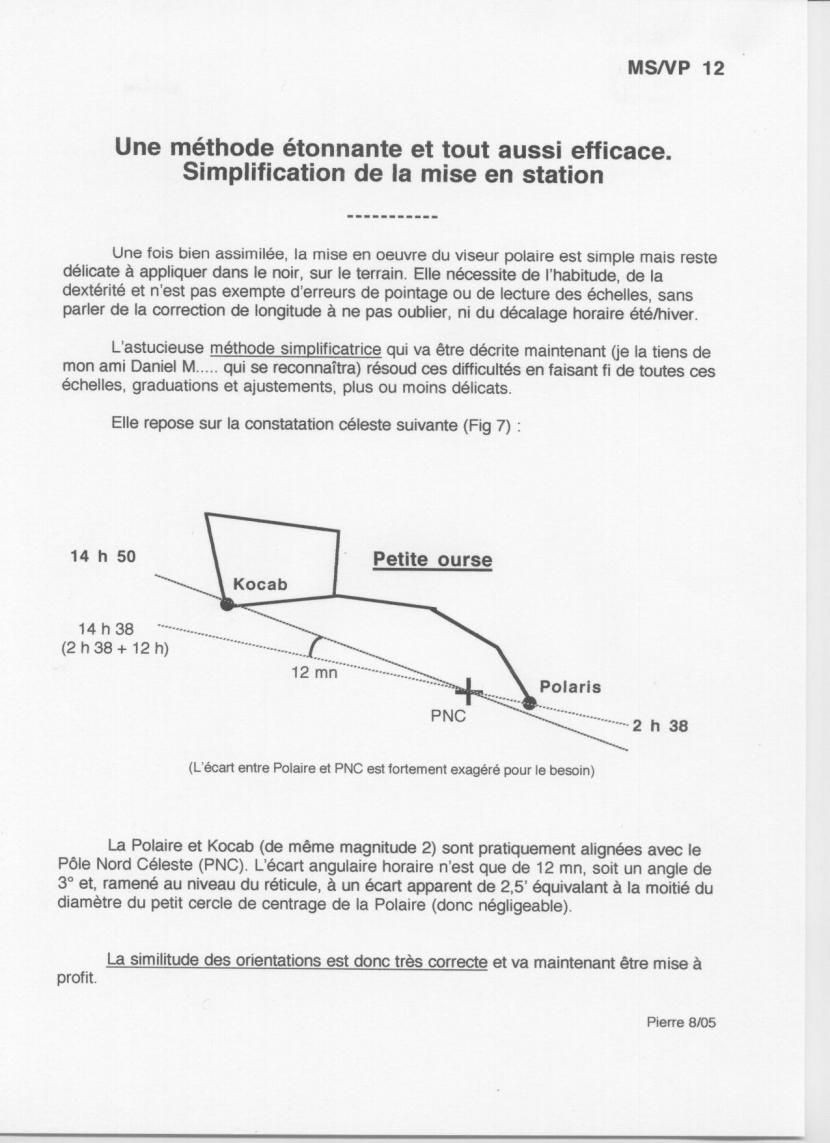

épisode 11 : La Fiche N°12, pour une variante simplifiée, et très pratique, de la mise en station.

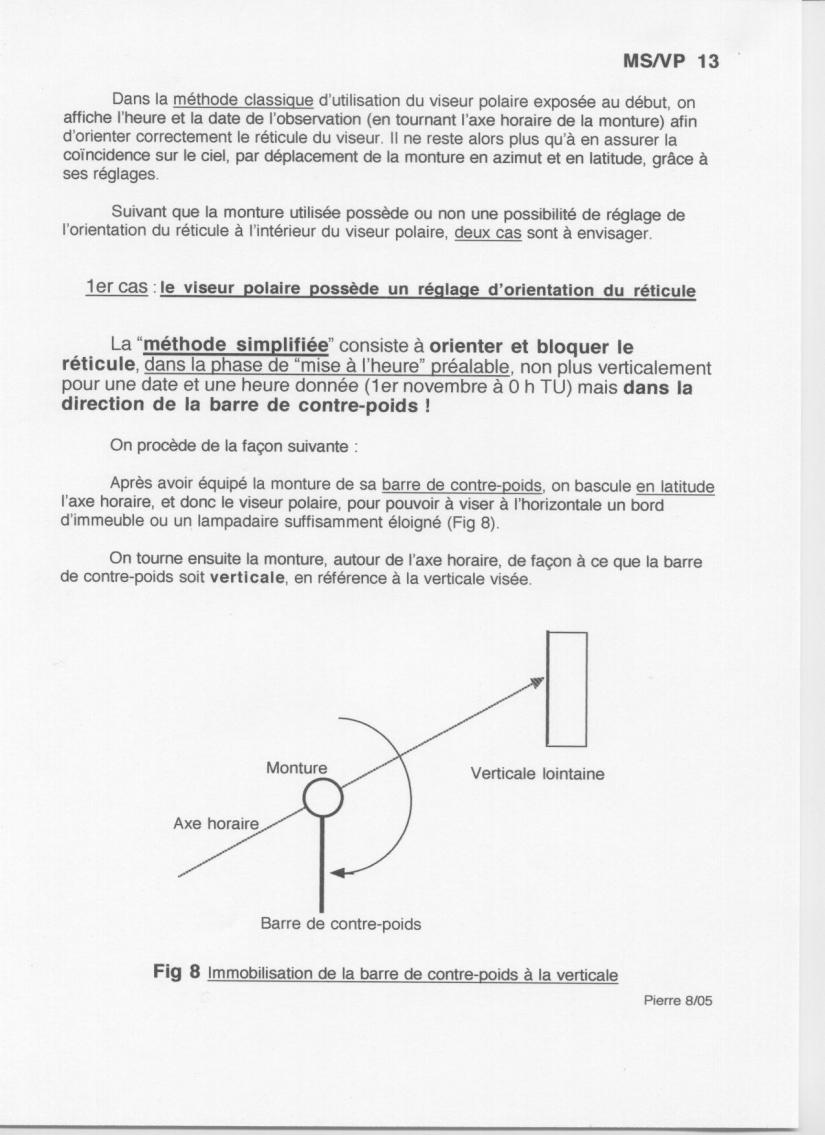

épisode 12 : Fiche N°13

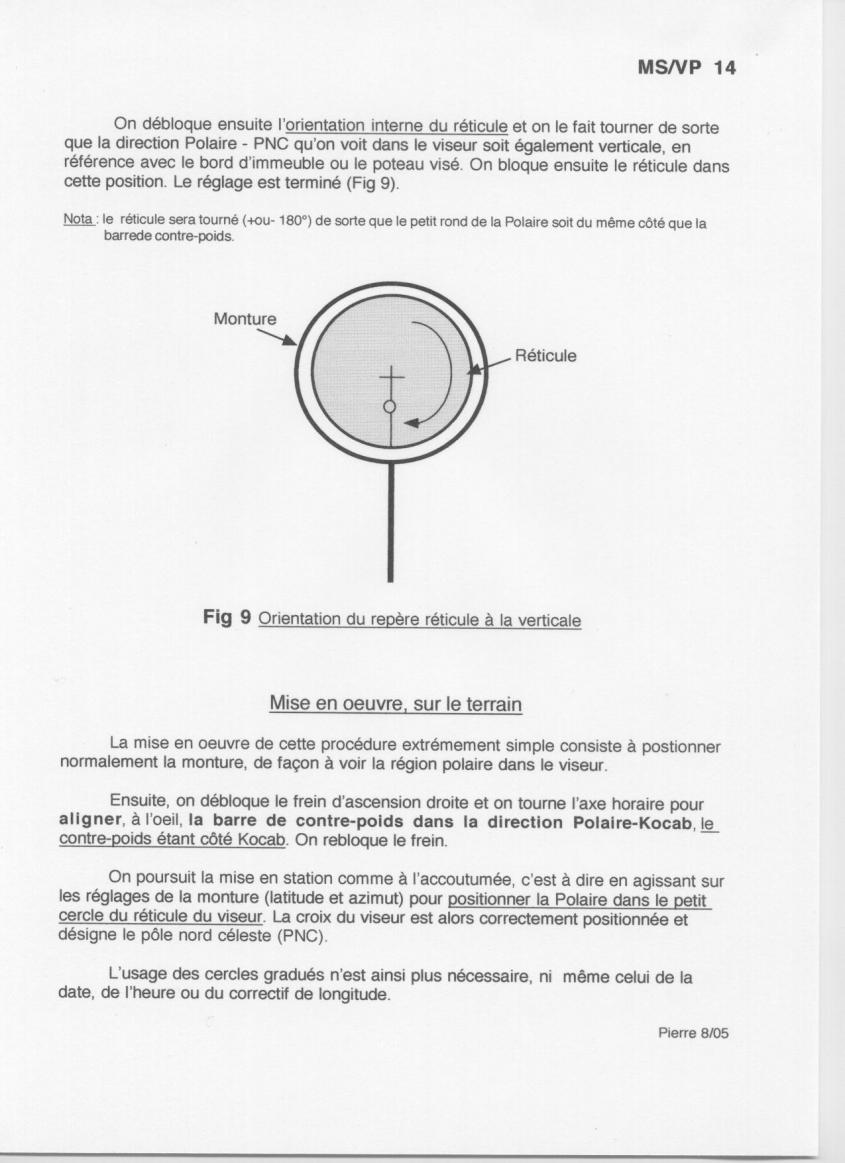

épisode 13 : Fiche N°14

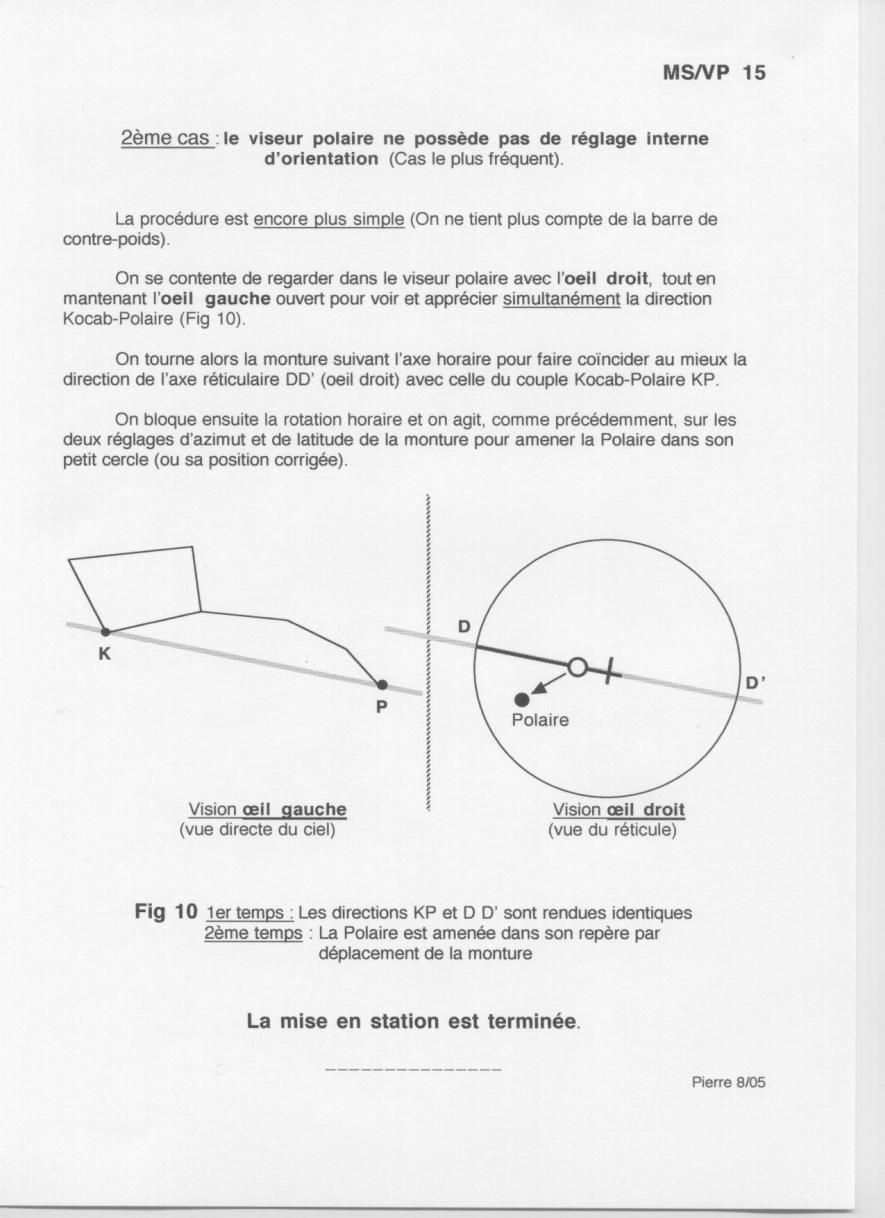

dernier épisode : Fiche N°15
















samled

samled

Posté
Posté
Pour ceux qui suivent le "feuilleton"...;) :



Voici la Fiche N° 3



on suis , on suis ... moii qui envisage l achat d un viseur je te dit merci ...

Newbie Mais

Newbie Mais

Posté
Posté

Certes (:be:), faudrait qu'un jour j'essaie de piger ces cercles de coordonnées (il n'est jamais trop tard), juste par curiosité.



Et pis y'a ASCOM/EQMOD aussi :be:



Pierre

Toutiet

Toutiet

Posté
  • Auteur
Posté
Certes (:be:), faudrait qu'un jour j'essaie de piger ces cercles de coordonnées (il n'est jamais trop tard), juste par curiosité.



Et pis y'a ASCOM/EQMOD aussi :be:



Pierre

Si tu patientes un peu, tu en verras le principe détaillé et la mise en oeuvre dans les fiches suivantes :).

Newbie Mais

Newbie Mais

Posté
Posté

Bah en gros ça fonctionne comme les cartes tournantes, jamais cherché plus loin. La monture pilotée par ASCOM/EQMOD te place le bazar comme il faut en deux clics.

Je sais, pas beau la facilité :blush:



Je suis quand même curieux de vraiment piger le truc, par curiosité intellectuelle comme on dit ;)



J'ai tout le temps qu'il te faut.



Pierre

Toutiet

Toutiet

Posté
  • Auteur
Posté
Bah en gros ça fonctionne comme les cartes tournantes, jamais cherché plus loin. La monture pilotée par ASCOM/EQMOD te place le bazar comme il faut en deux clics.

Je sais, pas beau la facilité :blush:



Je suis quand même curieux de vraiment piger le truc, par curiosité intellectuelle comme on dit ;)



J'ai tout le temps qu'il te faut.



Pierre



Alors la suite va t'intéresser...

... et d'autres aussi, j'espère :confused:

OrionRider

OrionRider

Posté
Posté

Bon, ce n'est évidemment pas la même précision, mais j'arrive à de bons résultats en photo grand champ avec bêtement un alignement au point rouge et à l'oculaire. La polaire juste en bord de champ au 25mm sur mon 900 et franchement, ça marche très bien.



Pour la position du nord céleste, j'utilise un autocollant... On décale le point rouge en direction de Kochab (B minoris) et on affine à l'oculaire pour mettre la polaire juste en bord de champ.




Leimury

Leimury

Posté
Posté

Bonjour,



Très bonne méthode !

Position actuelle de polaris: 2010.0 2:43.6 +89.31



Ton 25 te donne 1,44° -> 86,66 minutes d'arc.

La polaire est à 89,31° -> 0,69°=41,4 minutes du PNC.

Avec la polaire en extrême bord de champ, tu la mets à 43,33 minutes du PNC et tu as trouvé un moyen pour te mettre à l'heure du ciel.

Comme tu la gardes à vue, tu es plus proche de 42 que de 43.



Si le 90 dec de ta monture est juste, tu es très précis :)



Bon, c'est une EQ2, on va pas trop s'emballer non plus.

N'empêche que tu dois pas beaucoup toucher DEC quant tu regardes quelque chose.



Au fait, pour être plus précis dans la position horaire de la polaire, tu peux utiliser un cherche étoiles.

Tu le mets à l'heure (UTC et longitude qui font un peu chier), tu le tiens par le sud et la position du 2h44 te donne l'orientation de la polaire.



Ta méthode est bien plus précise que tu ne le suppose.

Regardes voir un viseur polaire standard:


Tu as vu la taille du petit rond pour la polaire ?

Compares le grand cercle au champ du 25 (le cercle qui porte le petit rond fait dans les 1,5°), ça te donne une idée de la précision que tu peux avoir.



Tu as du t'en rendre compte en visuel, pas vraiment besoin de compenser en DEC :)

Ta précision dépend surtout du DEC90 de ta monture. S'il est bien réglé, pas de problèmes !



Bon ciel

OrionRider

OrionRider

Posté
Posté
N'empêche que tu dois pas beaucoup toucher DEC quant tu regardes quelque chose.



Effectivement, après un réglage de la vitesse du suivi AD à l'oculaire réticulé (sur Véga), je suis arrivé à faire 1hr de photos de M27 sans toucher à rien! La nébuleuse restait pile au centre de mon oculaire 8mm. Je précise aussi que je fais une mise à niveau (niveau à bulles) avant chaque MES, même si ce n'est pas absolument nécessaire.

Le plus ennuyeux c'est le manque de réglage fin en azimut sur l'EQ2. Quand on serre la vis sous la monture, le réglage change et il faut en tenir compte...

Leimury

Leimury

Posté
Posté

Y'a vraiment que ça qui t'ennuie sur l'EQ2 ?



Au fait, n'hésites pas à alourdir la tablette porte accessoires ça aide.

Dans les magasins de sport, les disques de muscu coutent même pas un euro.

Un disque de 2kg posé délicatement dans l'assiette en plastique aide bien.



Le manque de stabilité de cet engin vient surtout du jeu latéral des pieds.

Tu peux serrer comme une brute, les pieds continuent à danser sur leur pivot.

Un coin en bois enfoncé sur chacun des pivots (sur le côté) aide bien aussi.



Tu peux aussi mettre une vis à tête bombée sur le côté de chacun des pieds, à l'endroit qui rentre dans le pivot quant tu le déplies.

Quant tu déplies, la tête de vis se coince dans le pivot et bloque bien les mouvements latéraux.

Un coup de perceuse et une vis à bois: la fonte d'allu n'est pas plus dure que de l'aggloméré, même pas besoin de taraud.



La vache, si un jour tu rempiles sur un 150, ou un 200, je crois que tu vas adorer ta nouvelle monture.



Bon ciel

OrionRider

OrionRider

Posté
Posté

Les GEN II de Baader ne sont pas des 'genuine'. Si j'ai bien compris ce ne seraient pas des orthos mais autre chose (Kellner?).

http://www.baader-planetarium.de/com/Bestellung/Baader-products-0207-P.pdf

Je ne sais pas si c'est comparable en qualité à un Antarès 25mm? :confused:

Au moins, ça ne ferait pas double emploi avec le 25mm en plastique de SW.



Edit: j'ai mélangé les discussions ici avec mes oculaires :lol:





La tablette de mon trépied porte déjà la batterie 12V, pas de soucis de ce côté ;)

Sur le mien les pieds ne bougent pas du tout :?:. Par contre la monture a du jeu un peu partout. La tige qui porte les contrepoids me fait peur, je ne laisse jamais mes pieds en-dessous :b:

Pour le reste sur l'EQ2 la grosse mer.. c'est les freins. Même serrés à mort ça bouge encore.

Leimury

Leimury

Posté
Posté

Et ben !

Le Gen II de 18 pour 40E c'est tentant.



Sur ton 130/900, tu prends pas de risques, m'étonnerait que tu sois dérangé par la coma et Baader ne vend tout de même pas des daubes.

40E, c'est tout bon !

Toutiet

Toutiet

Posté
  • Auteur
Posté

Mon cher Leimury (comme dirait sûrement Roger...:)), je ne voudrais pas polémiquer mais, quand tu dis :



"Position actuelle de polaris: 2010.0 2:43.6 +89.31"



...ce n'est pas du tout exact.



D'abord il ne s'agit pas de 2 h 43 m mais 2 h 46 m et surtout la déclinaison est de + 89° (et non ") et 18'.

(Voir ma Fiche N°5)

;)

Leimury

Leimury

Posté
Posté
Mon cher Leimury (comme dirait sûrement Roger...:)), je ne voudrais pas polémiquer mais, quand tu dis :



"Position actuelle de polaris: 2010.0 2:43.6 +89.31"



...ce n'est pas du tout exact.



D'abord il ne s'agit pas de 2 h 43 m mais 2 h 46 m et surtout la déclinaison est de + 89° (et non ") et 18'.

(Voir ma Fiche N°5)

;)



J'admets, je suis un gros flemmard qui utilise google.

Voici la source:

http://spider.seds.org/spider/Misc/alphaUMi.html



Faudrait voir avec une circumpolaire au foyer à combien du PNC se trouve la polaire cette année.

Un astrophotographe peut nous faire ça ?

Là au moins on se fera pas avoir !



Bon ciel

BipBip Boréalis

BipBip Boréalis

Posté
Posté

Bonjour tout le Monde,

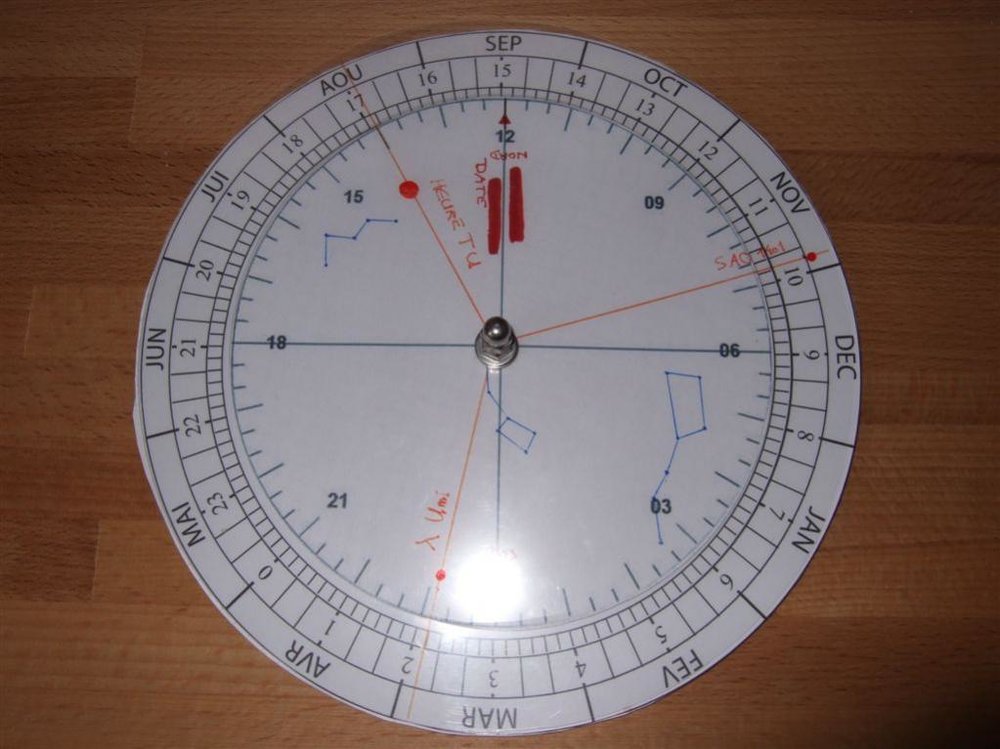

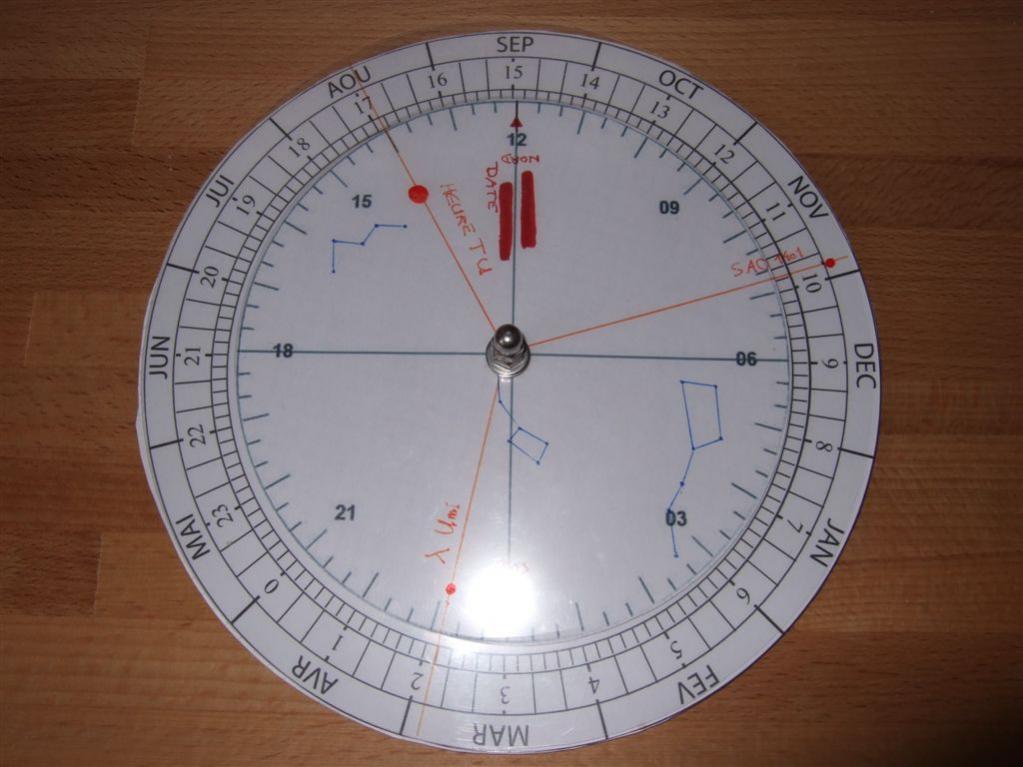

petit gadget d'enfer, le Gibus Polar Finder !

5aa5811a35334_GibbusPolarisFinderModifi.thumb.jpg.e63a3d708496fcc40989a9b6f17891d6.jpg

On le trouve ici : http://www.pixelsetphotons.com/index.php?/Bricolages/Bricolages/polar-angle-finder.html

Sur la photo, je lui ai apporté une modif', j'ai remplacé "l'aiguille" du GPF par un disque transparent sur lequel figurent : Cassiopée, La grande Ourse, le triangle Polaris-Lamda Uma-SAO1401.

Une fois le GPF réglé à la date et à l'heure TU,on a : la position de Cas-Uma dans le ciel, la position du PNC dans le triangle Polaris-Lamda Uma-SAO1401 ainsi que l'AHL (Angle Horaire Local) de Polaris!

Bref, tout ce qui est nécessaire à une bonne MES!;)

De plus, pas besoin de piles, batteries, PC, logiciels, etc, etc...:p

Si ça peut aider...



Bip

Toutiet

Toutiet

Posté
  • Auteur
Posté
J'admets, je suis un gros flemmard qui utilise google.

Voici la source:

http://spider.seds.org/spider/Misc/alphaUMi.html



Faudrait voir avec une circumpolaire au foyer à combien du PNC se trouve la polaire cette année.

Un astrophotographe peut nous faire ça ?

Là au moins on se fera pas avoir !



Bon ciel

Il suffit de te reporter à ma Fiche N°5 ;) (position de la Polaire de 1970 à 2050)

(Environ 41,5' en 2010)

Toutiet

Toutiet

Posté
  • Auteur
Posté
Merci Toutiet pour tes fiches très pédagogiques !!! :):wub::)



... et, hum, les fiches 1 et 2 elles sont où ???

C'est vrai, ça...! Il y avait une page et des messages précédents qui ont mystérieusement disparu...:cry:?!?!



Messieurs les responsables,...que s'est-il passé...? :?::mad:

(Discussion avec Kervin14, en particulier...)

GéGé

GéGé

Posté
Posté
Bonjour tout le Monde,



petit gadget d'enfer, le Gibus Polar Finder !

[ATTACH]13692[/ATTACH]

Onle trouve ici : http://www.pixelsetphotons.com/index.php?/Bricolages/Bricolages/polar-angle-finder.html



AAaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaahhhhhhhhhhhhhhhhh!



Enfin revoilà ce truc génial sorti des oubliettes! Je n'ai jamais compris qu'il n'ait pas eu le succès qu'il mérite, d'autant que chaque fois que je sors le mien, lors d'une star party, je suis quitte pour en refaire un autre :D!



:)

BipBip Boréalis

BipBip Boréalis

Posté
Posté

Bonjour tout le Monde,



...Je n'ai jamais compris qu'il n'ait pas eu le succès qu'il mérite...

Effectivement, c'est curieux! Trop simple, sûrement...et en plus, il n'y a pas de pile!:D



Bip
