Monture équatoriale Mark II

[fiontus]

Allez, les photos, prises alors que j'ai fini de monter tous les roulements, reste plus que les ajustements de VSF, la fabrication des réglages azimutaux sur la base:

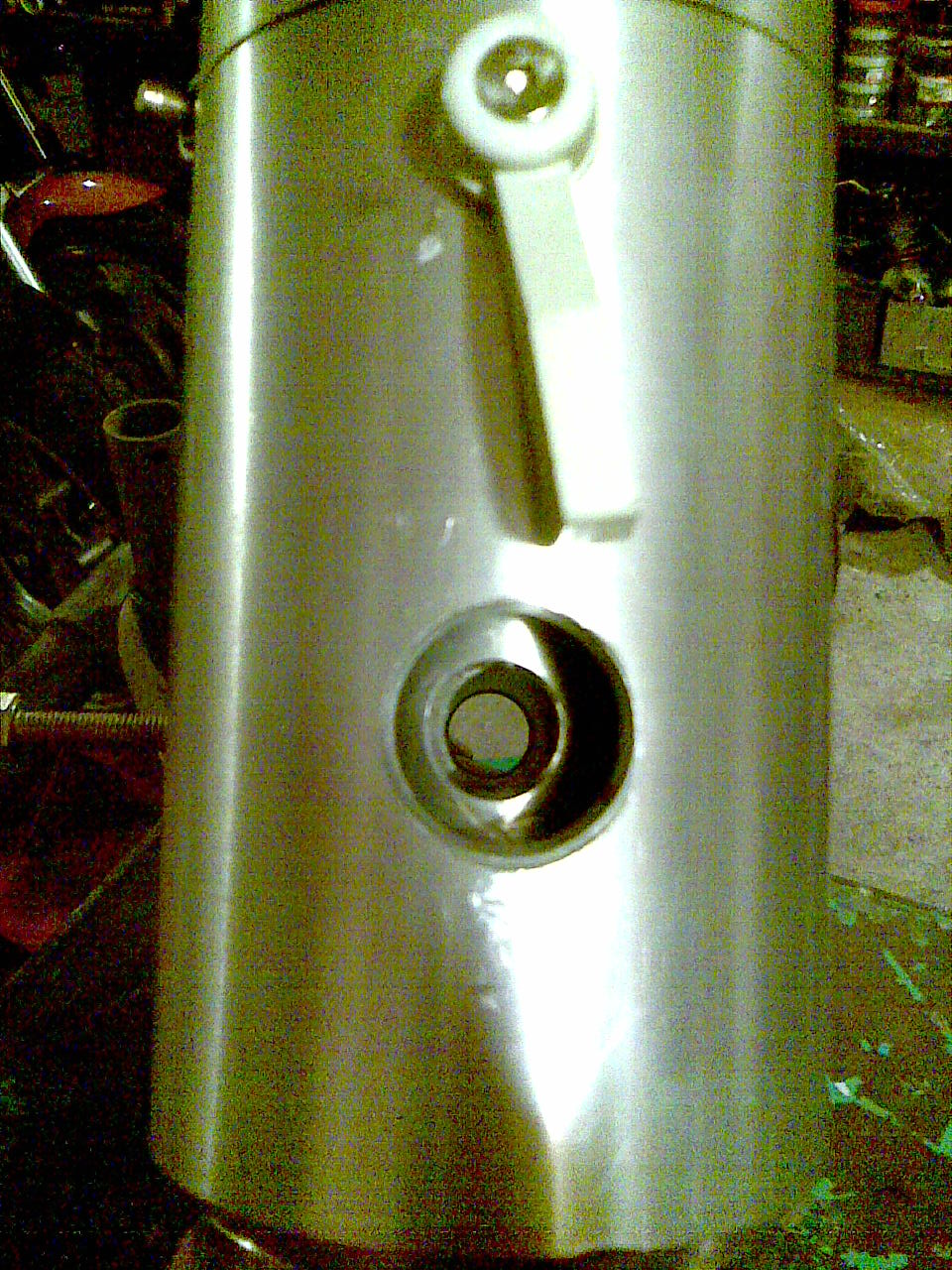

Les trous du viseur polaire:

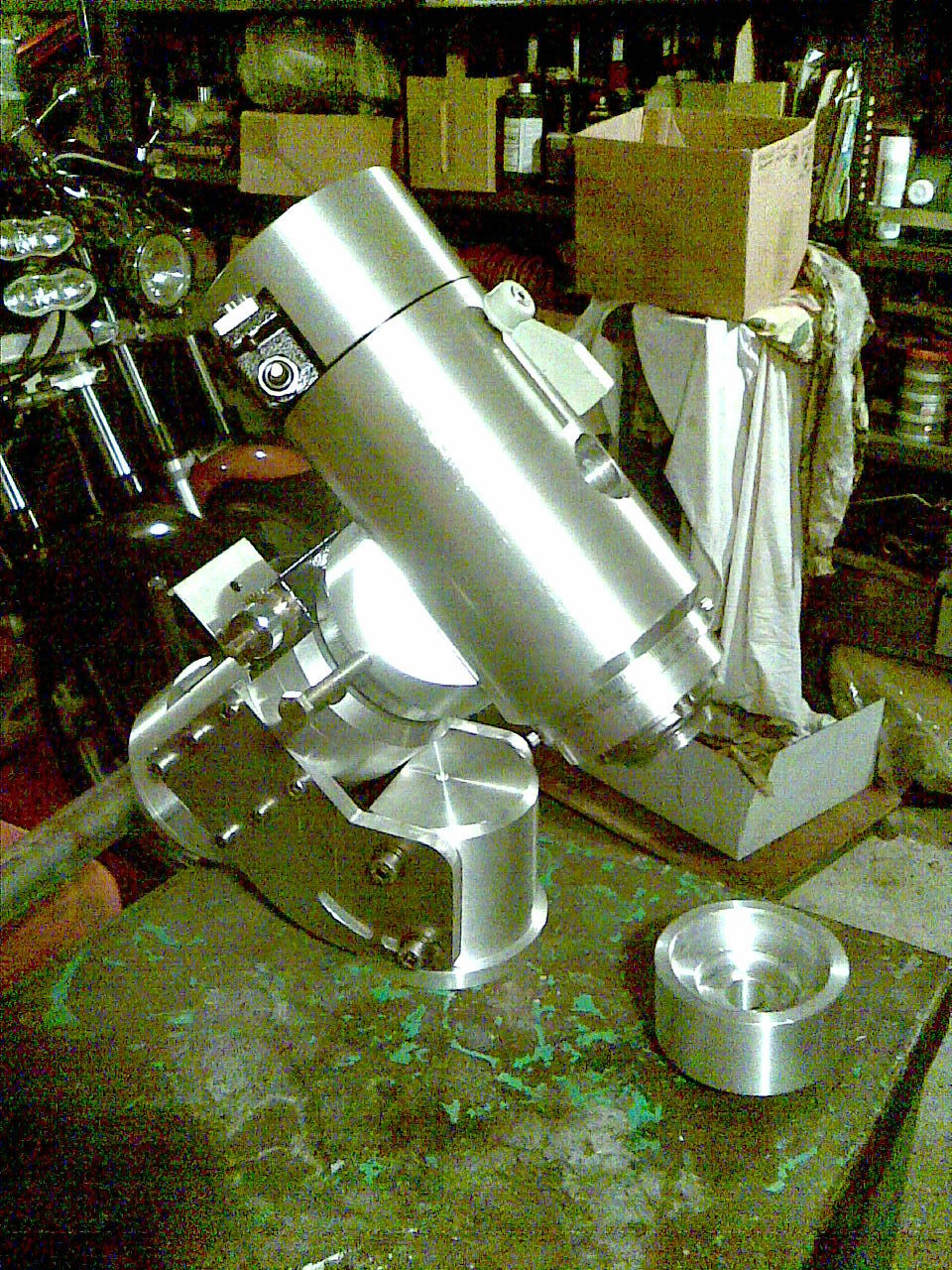

Sur celle-là on voit que l'embout AD qui inclut le blocage de la tige de CP est une pièce aussi creuse que possible:

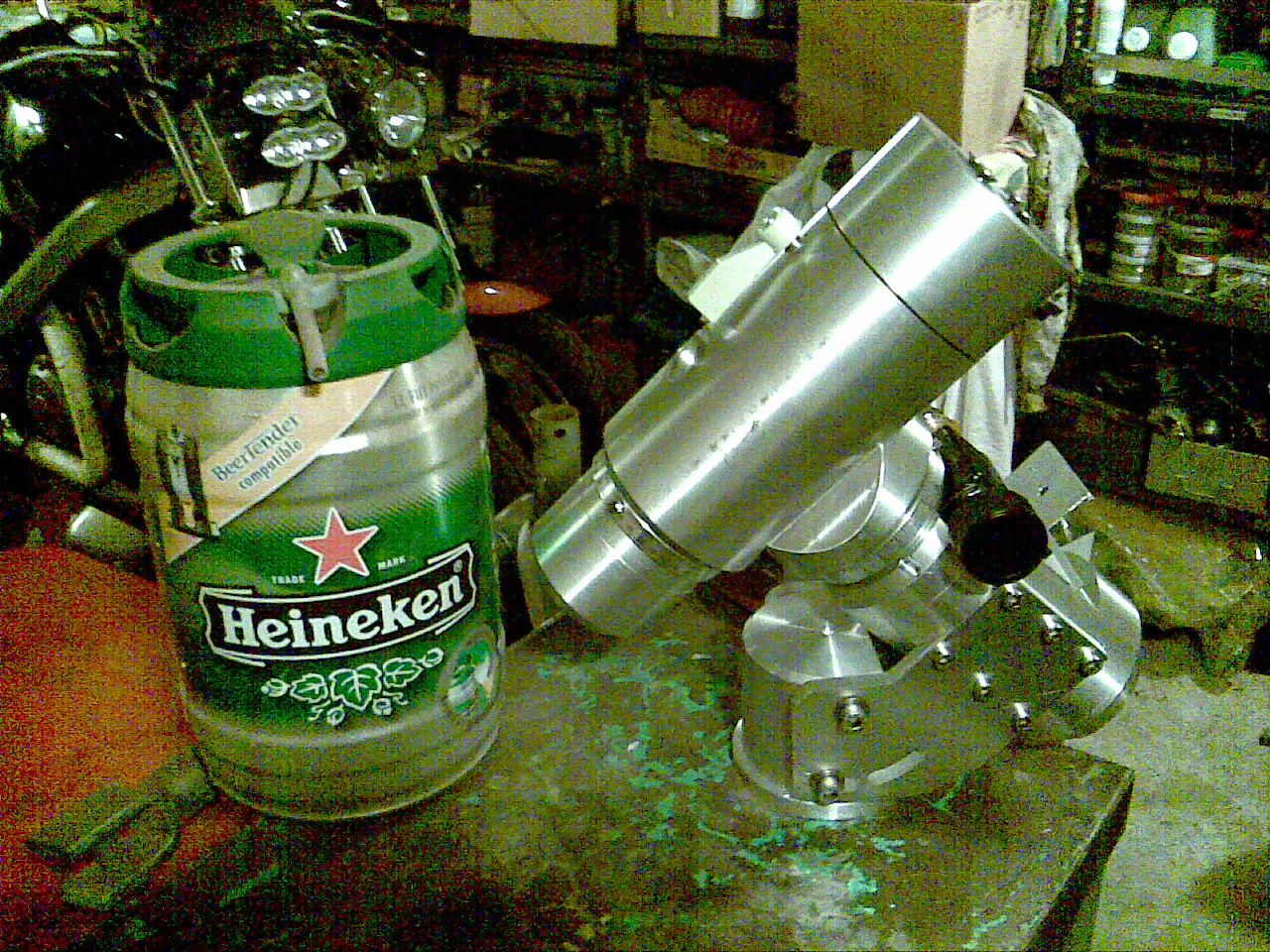

Et ici une photo avec un objet familier à beaucoup de monde, pour bien se rendre compte des dimensions, car jusqu'ici on ne voyait que les pièces seules, sans échelle:

[DrThrax]

Bonsoir,



S'il y a des cours pour tourner des pièces je suis preneur...



Si je ramène un tour à la maison, je vais me faire laminer

[DrThrax]

Allez, les photos, prises alors que j'ai fini de monter tous les roulements, reste plus que les ajustements de VSF, la fabrication des réglages azimutaux sur la base:

Les trous du viseur polaire:

Sur celle-là on voit que l'embout AD qui inclut le blocage de la tige de CP est une pièce aussi creuse que possible:



Et ici une photo avec un objet familier à beaucoup de monde, pour bien se rendre compte des dimensions, car jusqu'ici on ne voyait que les pièces seules, sans échelle:





C'est beau

[tutu56]

Bravo l'ami, çà se finalise tout çà.



Ah viiii les cours de tournage. On devait voir çà mais le we pluvieux avait embrumé nos esprit.



Ce n'est que partie remise.

[robton kob]

Pour le plomb je te raconterai... c'est pas si dur!!!



Pour la monture, j'adore!!!

[OrionRider]

C'est du massif! Elle a un nom déjà?

Quelque-chose comme 'T-Rex 2000' ou 'Goliath XL'...



[lantha]

Fiontus : ah ben moi ça me tenterait bien d'apprendre un peu donc si un jour c'est possible. Et pour ta monture, si tu veux, je te fais un pied

[fiontus]

C'est du massif! Elle a un nom déjà?

Quelque-chose comme 'T-Rex 2000' ou 'Goliath XL'...

Oui elle a un nom: EQ Mark II (modèle Mistral proof)

Modèle "Lite" à venir.

C'est à peu près de la taille d'une EQ6 il me semble.



J'aurais cru que Robton réagisse sur la dernière photo, tiens...

[fiontus]

AYEéééééééééééééééééééééééééé!

Voilà, première sortie de la bête, le moteur tourne au poil, les mouvement sont bien souples, ça vibre pas (ben voyons!).

Content le Fiontus!



Restera à monter les réglages azimutaux mais pour le moment ça tourne.



:)

[astrotophe]

C'est une bonne nouvelle.

[GéGé]

C'est beau, ce que tu fais, tu sais! Et tu es bien le seul à savoir fabriquer une monture

Franchement j'admire.



[fiontus]

Merci Gégé! Je ne suis pas le seul, loin de là, smplement je le poste sur WA!



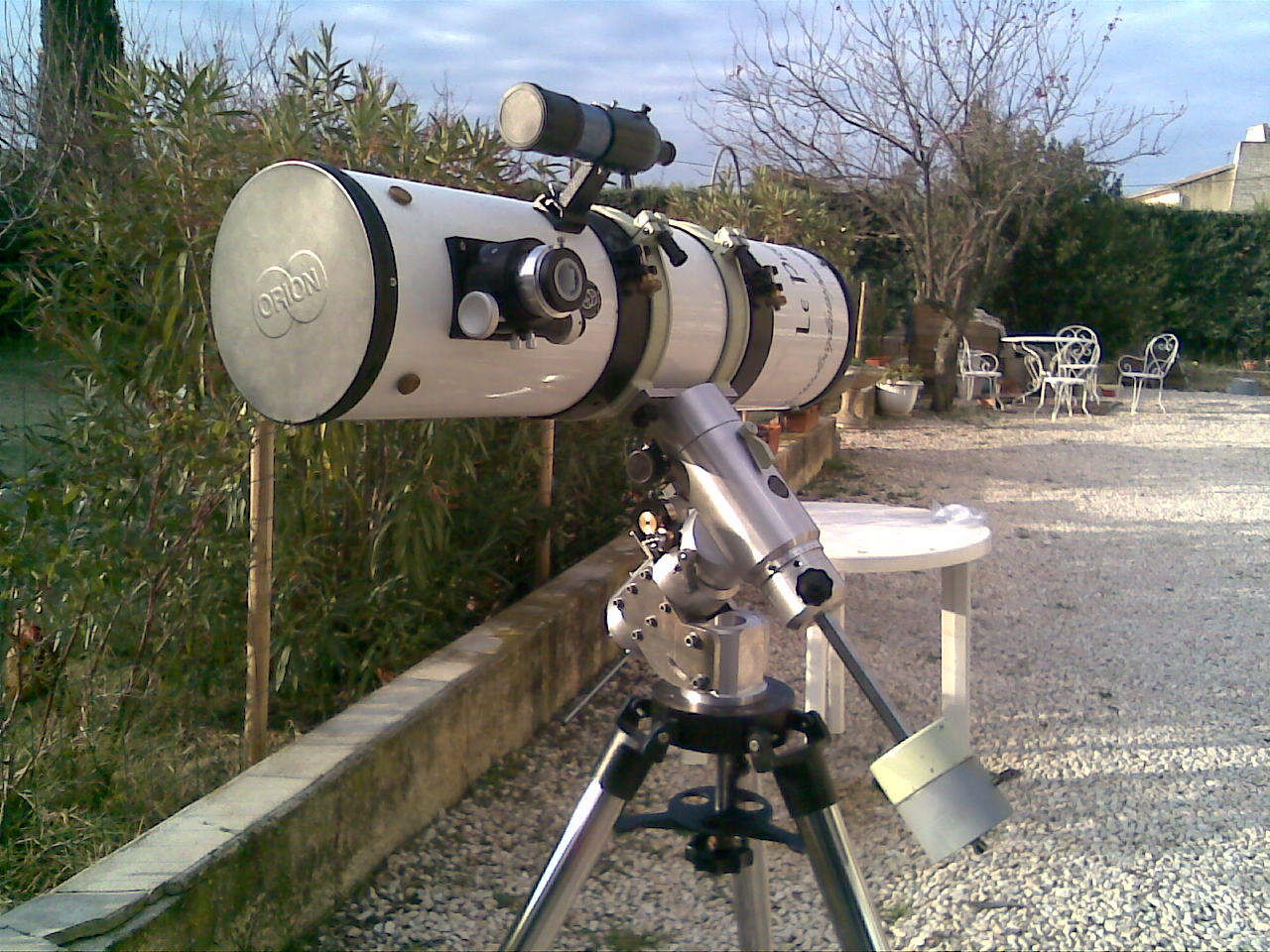

Voilà le Préssscieux fort à son aise, il m'a montré Jupiter et M42 hier soir, Vénus, Saturne et la Grosse ce matin, suivi au moteur tranquillou, quel bonheur les copains!



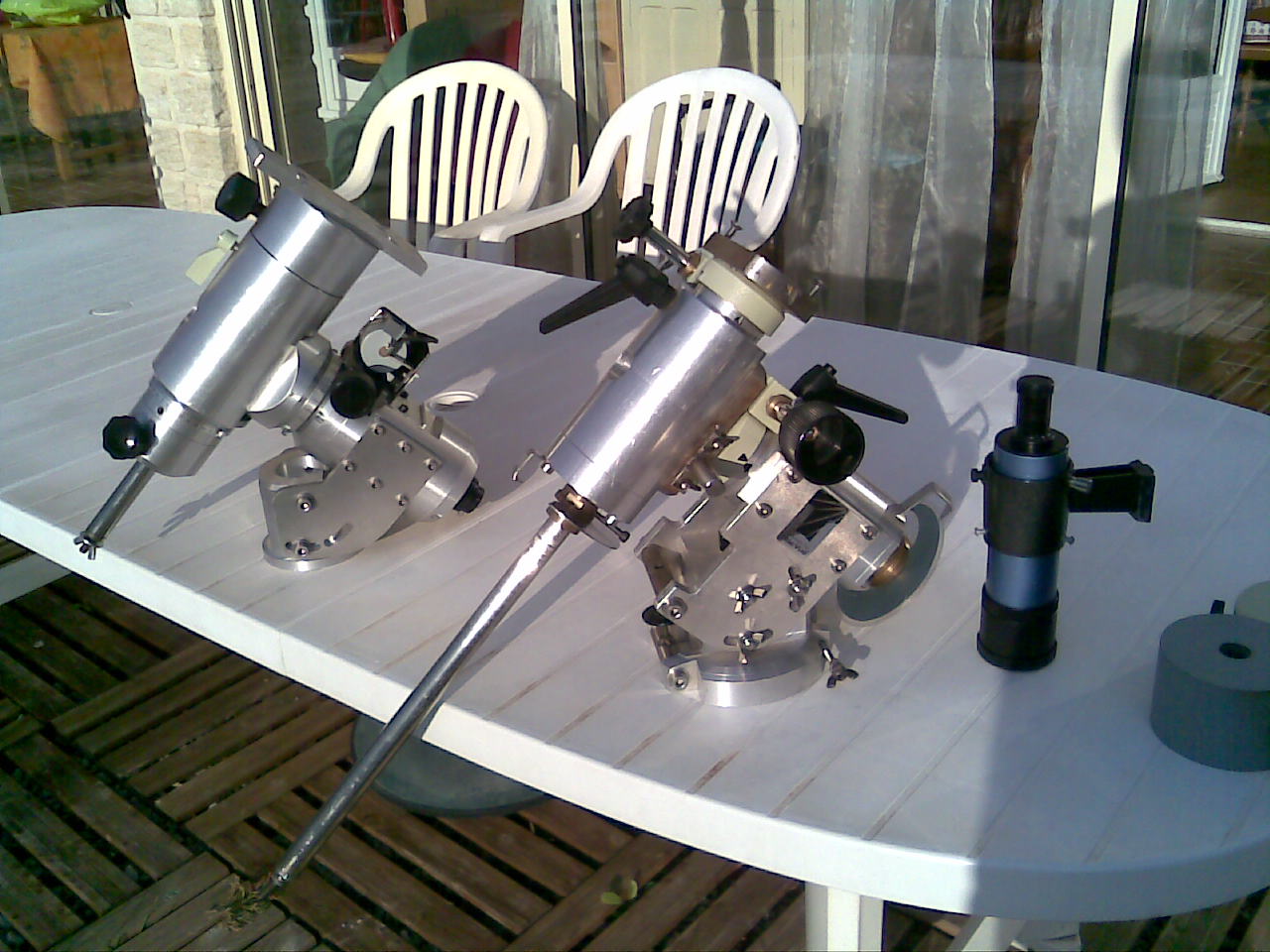

Voilà les deux montures, avec un chercheur 9X50 pour l'échelle, MkI au premier plan, avec ses "verrues" un peu partout (les rajouts après coup, comme les cercles), la MkII est plus grosse (poids quasi identique, optimisation oblige!), plus lisse (le capot moteur n'est pas encore adapté mais ça va venir), la tige de CP est rétractée.

[robton kob]

J'aurais cru que Robton réagisse sur la dernière photo, tiens...



je réagis donc : santé



Question : c'est un vrai ou bien c'est ton réservoir supplémentaire?



Sinon on est tous ici contents de savoir que ça tourne au poil!



Je sais que c'est pas ta came, mais il faudra quand même que t'essaie de suivre une étoile ou Juju avec une webcam pour voir comment elle suit, si les corrections se font facilement etc!!!



Parce que un char de combat pareil, ça va partir comme des petits pains si tu la places comme monture photo





Félicitations mon pote, mais finalement te connaissant un peu je suis pas si étonné!!

[OrionRider]

Vindiou, c'est du tout beau, BRAVO!

Et en plus c'était vite fait. T'es un Dieu de la monture. Respect!

[tutu56]

Superbe!!!

[fiontus]

Question : c'est un vrai ou bien c'est ton réservoir supplémentaire?

C'est un vrai, le réservoir du Vmax est étiqueté Leffe et possède une pompe en laiton.



Je sais que c'est pas ta came, mais il faudra quand même que t'essaie de suivre une étoile ou Juju avec une webcam pour voir comment elle suit, si les corrections se font facilement etc!!!



Parce que un char de combat pareil, ça va partir comme des petits pains si tu la places comme monture photo



Pour l'instant, il faut que je me refasse du contrepoids massif, car la tige de CP est bien plus courte que la Mk1, pour que le moteur travaille dans de bonnes conditions d'équilibrage. Je vais donc tailler dans un diamètre plus gros.

Mais je connais un Dob250 qui voudra probablement s'amuser à shooter quelque chose avec ce truc, tout comme Belatrix pourra tester avec son C9.25 et son APN...



Concernant la photo, cette monture est taillée pour le visuel/webcam.

Il est possible qu'en fin d'année à venir, avec une boutique connue, on essaie de créer MkIII, LA monture astrophoto, basée sur EQ6 (avec tout ce que cela implique en pièces de qualité en aftermarket, autoguidages éprouvés sur simple port ST4, etc...), toujours sur le même principe (dépasser de loin les capacités de base de l'EQ6).

Tout cela dépend du prix que nous pourrons obtenir pour l'usinage en série CNC des pièces de la MkII.



Même si, théoriquement, la MkII avec ses moteurs d'EQ5 est capable de faire de l'autoguidage.

[dob250]

À tester tout ça, que ça doit être bon de savoir bricoler ..

[robton kob]

plus de nouvelles de la MarkII depuis presque un mois,...



Victime du mauvais temps, l'ami Fiontus?

[fiontus]

Non, non elle fonctionne, elle est sortie deux nuits, suivi visuel parfait.



J'ai commencé à me pencher sur les réglages de latitude, mais actuellement je suis en train de changer de taf, donc la suite des travaux attendra un peu.



Dob, tu voudrais pas essayer d'imager cette tache sur Saturne avec une monture prêtée gracieusement?

[Mouf]

woua pôvre j'avais zappé ca ! le rêve chapeau bas !

[Euphroseen]

Superbe monture ! Félicitation !



Si elle se commercialise, je regarderai avec attention parce que pour envisager un jour prendre un tube en complément de la lulu, va falloir sérieusement songer à trouver une monture un peu plus porteuse... Et comme chez nous c'est avant tout du visuel... ça peut le faire

[moonmaniac]

Waaaaa!!! Je suis sur le c...



Trop génial!!

[fiontus]

Merci beaucoup pour vos commentaires!

[robton kob]

merci à toi de nous faire rêver



[GéGé]

Ah oui, vraiement, elles sont magnifiques ces montures :wub::wub:

[José9]

Hello!

Je les trouve super tes montures par contre je voudrais de proposer une chose. au bout de tes tiges de contrepoids tu as un boulon pap' avec rondelle. ne pourrais tu pas "simplement" fileter le bout de la tige et un mettre une sorte de gros écrou car j'ai peur pour toi vu que si un contrepoids tombe je pense que ton système ne résistera par et ton pied non plus (car selon la loi de murphy, si ça tombe ton pied est en dessous)

astronomicalement

José

[astrornans]

Quelles belles montures !!!!



SUPERBE !!!



Tiens on chercherait une monture pour un Schmidt 14" pour le club si acceptation de subvention... On peut passer commande ou ??? :):):)

[fiontus]

José: La tige est en acier trempé donc non usinable: je soude une vis en bout de tige et je verrouille avec un papillon.

Par contre je ne comprends pas bien ta remarque sur la sécurité, quelle différence vois-tu entre une vis moletée (système d'origine de la plupart des montures) et un écrou papillon, car pour moi c'est le même système (vis/écrou), mais pris dans deux sens différents.

J'ai besoin d'un système démontable car déplacer la monture (12.5kg) ET ses contrepoids n'est pas raisonnable.



Astrornans: j'avais vu ton post et j'ai préféré ne pas intervenir car il me semblait que tu voulais une monture haut de gamme du commerce. Et depuis le post sur l'Ioptron et ses grand spécialistes (j'ai toujours pas vu leurs réalisations perso ), j'évite d'intervenir sur des posts de montures du commerce.

Mais pour du visuel/webcam je pense que ce type de monture suffirait, pour environ le tiers du tarif envisagé.

Il faut que je me bouge pour contacter un usineur qui est déjà partant pour l'aventure, j'ai déjà le proto et la boutique...

[xs_man]

...

Il faut que je me bouge pour contacter un usineur qui est déjà partant pour l'aventure, j'ai déjà le proto et la boutique...



Très intéressant en effet !



Albéric

[fiontus]

Bon, allez je fais ça pour la pleine lune, au moins c'est pas gâché...
