Monture équatoriale Mark II

[astrornans]

Salut fiontus,



en fait je ne cherche pas spécialement une monture du commerce, je cherche un meilleur rapport qualité prix pour la demande de subvention et pour supporter ce tube de 14"...



J'ai cherché sur le web des montures a fourche d'origine d'occasion mais en vain...



Sinon on a egalement le projet (car ces montures du commerces sont quand meme cher !) de realiser une monture artisanale...

Je me suis acheter le livre de Karine et Jean-Marc Lecleire ou il y a les plan d'une monture a fourche....

C'est sur que la realisation de la monture par serait une belle aventure ! et tres enrichissante !

et un observatoire ou la monture et l'abri aurait été fait des mains des membres du club serait super...



Mais mes qualité manuelles s'arrete a couler une dalle de beton... travaillé l'acier je ne sais pas faire....





En tous cas toi tu le fais superbement bien ! elles sont superbe ces montures !!!

[fiontus]

Merci!

Pour une monture, le plus délicat est d'assurer l'entraînement, puis la motorisation: d'où le double avantage d'utiliser les roues et vis sans fin de montures déjà existantes, et tant qu'à faire d'occasion.



Le reste n'est pas si compliqué, surtout pour un poste fixe où les contraintes d'encombrement et et poids sont très secondaires.



Et merci pour tes compliments! Moi c'est justement la truelle qui me fait fuir...

[astrornans]

dans le bouquin ils expliquent aussi pour l'entrainement, c'est une tige fileter avec le moteur au bout....

[astroJB]

je découvre ce fil sur le tard... et je dis : respect, Monsieur! c'est la 1° fois que je vois un astram réaliser sa monture de façon 100% artisanale... Elle est superbe cette markII

[dob250]

Non, non elle fonctionne, elle est sortie deux nuits, suivi visuel parfait.



J'ai commencé à me pencher sur les réglages de latitude, mais actuellement je suis en train de changer de taf, donc la suite des travaux attendra un peu.



Dob, tu voudrais pas essayer d'imager cette tache sur Saturne avec une monture prêtée gracieusement?



Il faudra se lever tôt

[fiontus]

Je rebosse un peu sur le projet, démontage pour devis chez un usineur pro... Bon, pour la commercialisation, ça ne serait pas viable, elle sortirait a minima dans les 3500 euros en boutique.

Si un jour je fais celle sur base d'EQ6 pour les astrophotographes, ça devrait aller car le tarif serait similaire, mais je ne suis pas pressé.

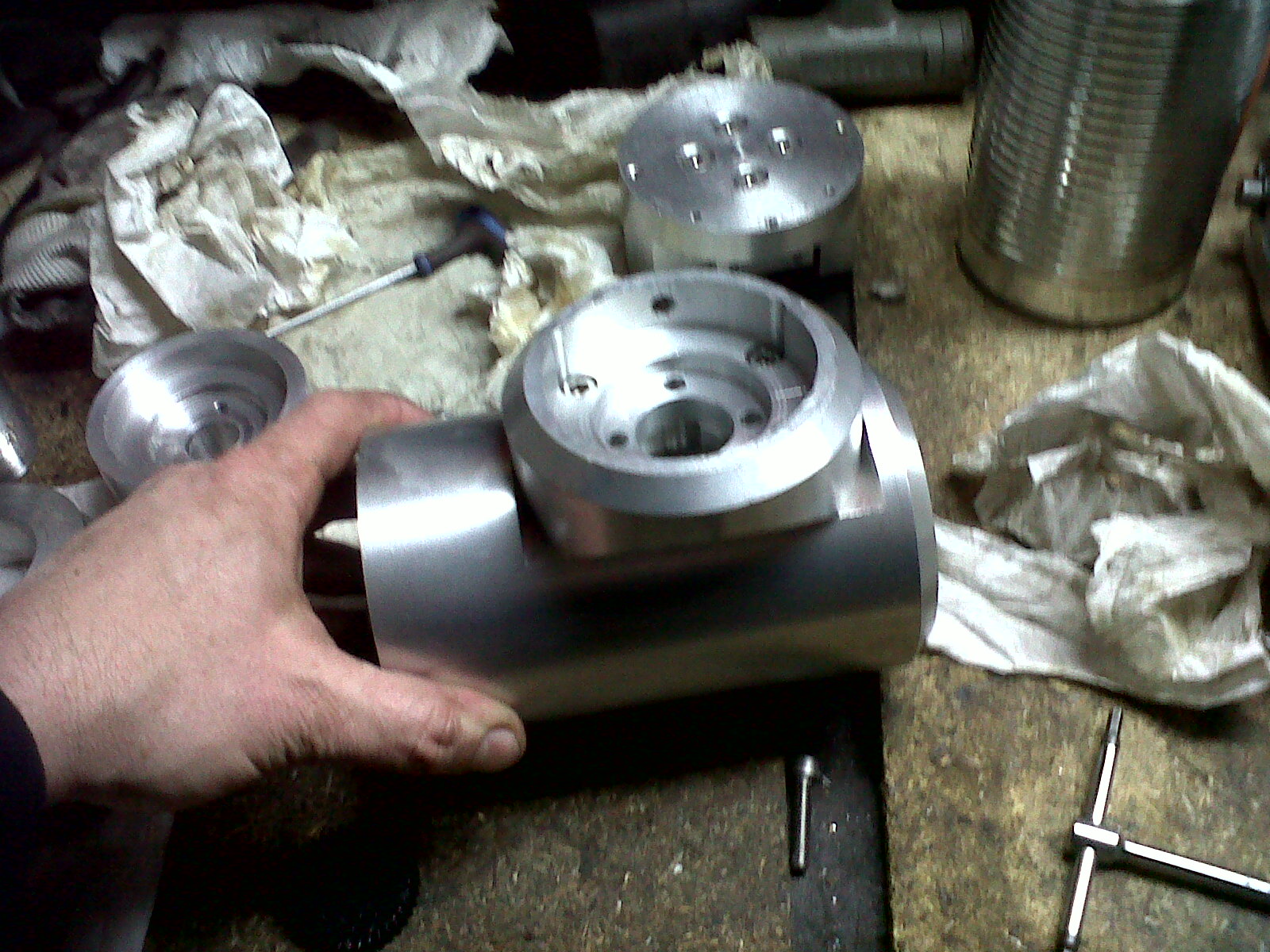

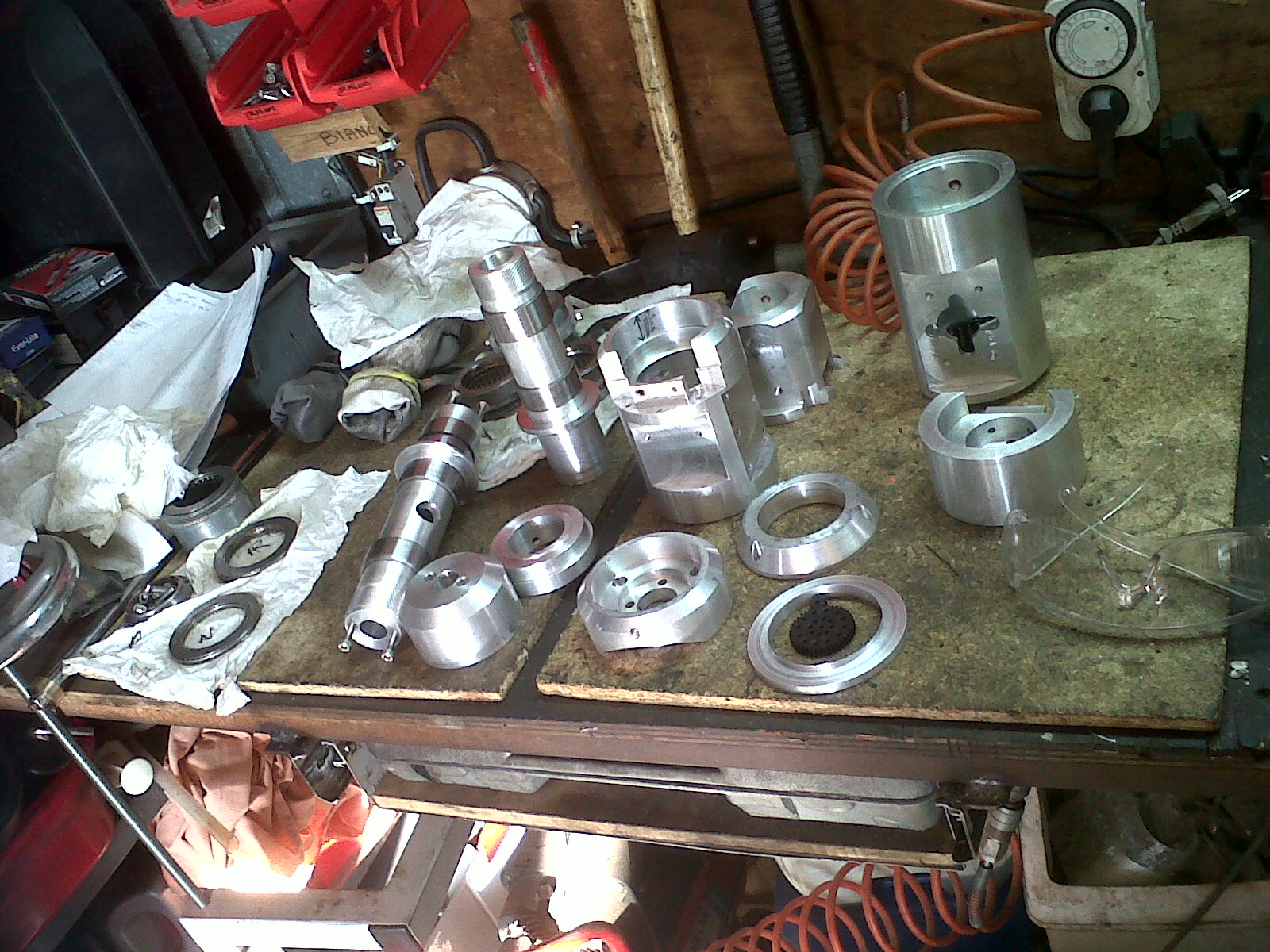

Bref, revenons aux pièces étalées sur l'établi:

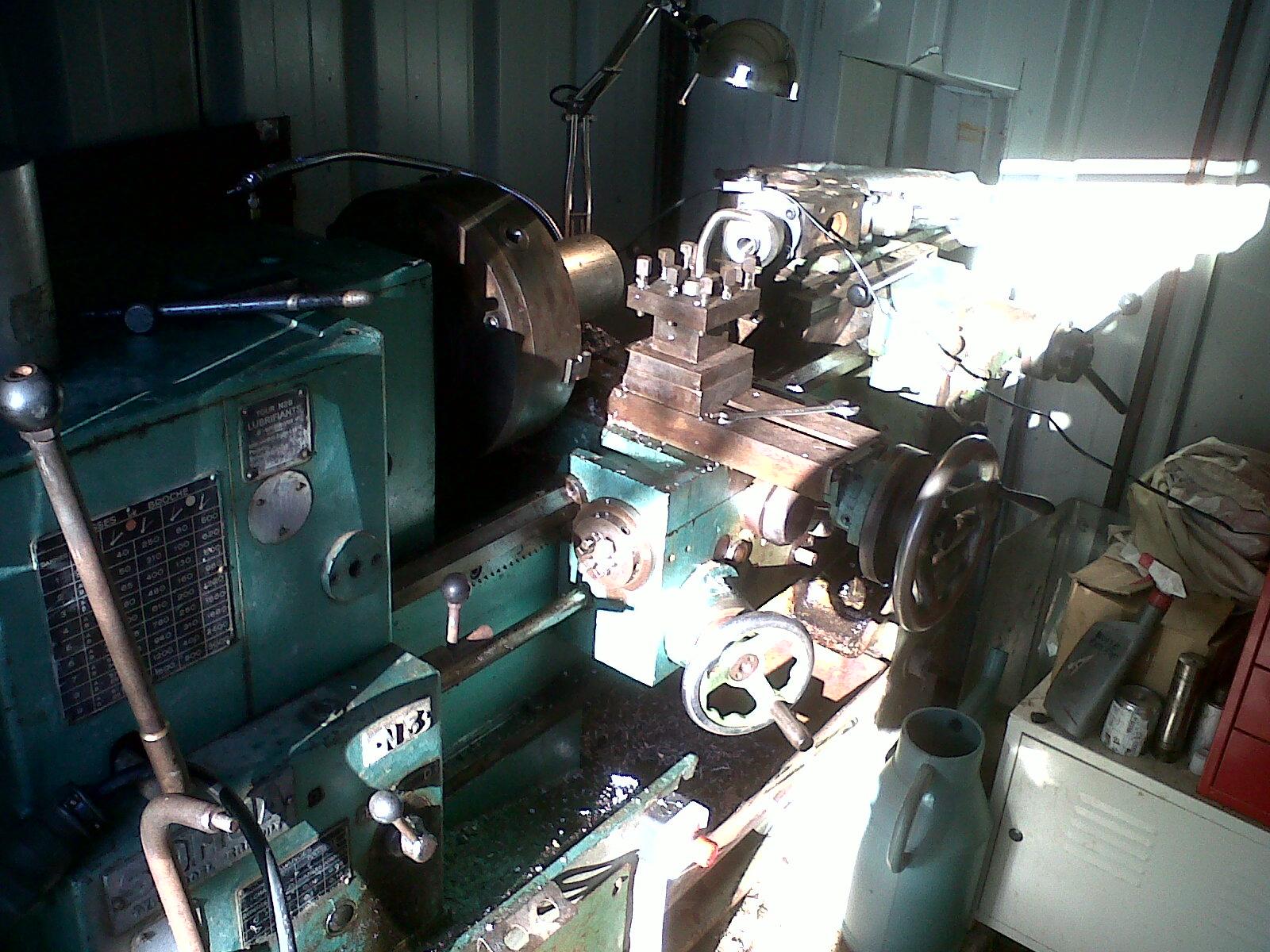

Et comme j'ai récemment changé de boulot, je n'ai maintenant plus que mon tour perso, une épave sauvée de la ferraille et remis en état, mais ça me permet tout de même de faire un second exemplaire.

[Super]

Elle a l'air très chouette, très esthétique! J'ai toujours aimé l'acier tourné comme ça ! chapeau, c'est un beau boulot !

[GéGé]

N'est-ce pas qu'elle est belle, ma future monture ?



[Super]

ma future monture



il est au courant ? mais oui, elle est très belle ! ça va briller dans la nuit

[GéGé]

Mais non, elle reflètera juste la lumière des étoiles...



[Super]

Mais non, elle reflètera juste la lumière des étoiles...







Ne pointe jamais la blinking avec ça ou on te prendra pour un flash intermittent d'éolienne !

[tutu56]

N'est-ce pas qu'elle est belle, ma future monture ?





Veinard :be::be:





Sinon super Fiontus.Belle monture.Je vois que Mr Gégé est ému de voit sa future monture voire le jour!!

[robton kob]

c'est du bon boulot!!

bravo Fiontus

[Lasilla]

Et comme j'ai récemment changé de boulot, je n'ai maintenant plus que mon tour perso, une épave sauvée de la ferraille et remis en état, mais ça me permet tout de même de faire un second exemplaire.

Et ton atelier???

Nan, parce que bon, s'il te reste ton tour et ton atelier perso, on ne peut pas franchement dire que tu es à poil niveau matos pour bricoler, quand même...



Splendide en tout cas... Les pièces étalées montent bien la qualité de ton travail!

[GéGé]

Ne pointe jamais la blinking avec ça ou on te prendra pour un flash intermittent d'éolienne !

Eh oh, les injures sont interdites sur le forum!





Veinard :be::be:

Vi

[Blacksky]

Et bé !!!

En voilà du beau boulot.

J'espère voir ça sur le terrain un jour !



Bravo Jérôme.



Bon ciel

Vincent

[xs_man]

C'est parfait Gégé, et tu sais maintenant à quoi elle va servir une fois motorisée...



Tiens salut Vincent, ça faisait un bail !





Albéric

[robton kob]

Vincent, tu es là?

Ça fait plaisir de te voir...



Tu repostes bientôt deux trois photos? tu nous manques!!!

[Lasilla]

Ouiiiiii, contente de te voir revenir, Vincent!!



C'est parfait Gégé, et tu sais maintenant à quoi elle va servir une fois motorisée...

Ah toi!!!

Tu biches là, hein? Je t'imagine bien, tu dois en rire d'aise...

J'aurais aimé être au téléphone pour entendre tout ce que tu as pu dire...







Mais chut, ce ne sont pas des choses à dire en public... Gégé tient à sa réputation et à son honneur d'observateur

[tutu56]

Gégé qui se met à la monture équatoriale motorisée? C'est peut être çà qui expliquerait le 21 décembre 2012 !

[fiontus]

Non, il en a déjà une.

L'impératif est simplement de pouvoir ne pas se servir du moteur en cas de panne, manque piles, etc...

[xs_man]

Mais chut, ce ne sont pas des choses à dire en public... Gégé tient à sa réputation et à son honneur d'observateur

J'ai le sentiment d'avoir pleinement réussi là où Dark (Vador) a lamentablement échoué : convertir Luc au côté obscur de la Force...



Mais laissons notre Gégé à son bonheur. Jérôme, comme d'hab', c'est du travail de pro !



Albéric

[fiontus]

Et ton atelier???

Nan, parce que bon, s'il te reste ton tour et ton atelier perso, on ne peut pas franchement dire que tu es à poil niveau matos pour bricoler, quand même...

Certes

Mais comparé au tour en parfait état et la fraiseuse que j'avais à mon ancien taf...

Mais bon, j'ai mon vieux tour qui commence à être correctement équipé, et ma première petite perceuse à colonne devrait finir transformée en petite fraiseuse.



Et merci à tous pour vos commentaires! Je ne trouve plus de chaussettes à ma taille.

[Lasilla]

Tu veux que je te prête celle de Junior?

Tu auras au moins une cheville au chaud



Puis je suis sûre qu'Alberic aura un sac poubelle pour la seconde... Il sera peut-être troué, par contre... mais bon, une chaussette trouée, c'est somme toute assez commun

[GéGé]

Quel sujet!



On y voit Vincent revenir -aaaaaah, c'est vrai que tu nous manques, Vincent!-, on y voit Albéric dire urbi et orbi que je m'initie à la photo (c'est paaaas bien ), on y voit ma future-belle-unique-magnifique-tout-sur-roulements-faite-par-Fiontus monture.... ça fait beaucoup, quand même !



Lasilla, le dialogue avec Albéric?



Voilà:



Moi: alors, tu me dis juste où je clique, d'accord?



Albéric: Oui oui, tu cliques sur select. Mais regarde en bas, il ya un curseur, si tu cliques sur le curseur, tu passes les photos une par une, tu sélectes une bonne, alors le logiciel va s'en servir comme étalon pour...



Moi: Oui, heu...



Albéric: Oui oui, mais il faut que tu le saches, sinon tu vas rater un truc important. Alors tu as sélectionné la box dans l'onglet en haut à gauche- pour Saturne je te conseille 256 bits, à moins que 128... en fait ça dépend. Je t'explique:



Moi: oui, bien sûr, merci Albéric. Et après je clique où?



Lui: pas si vite. Le curseur, quand tu as une bonne photo, mais attention, je veux dire: si tu vois un creux de turbulence, parce que ce qui est important pour la gaussienne, on verra plus tard, et les ondelettes aussi, ah les ondelettes, ça va te plaire ça, parce que brut c'est violent, tandis qu'un souffle d'ondelette sur la gaussienne...



Moi: oui, bien sûr, merci Albéric, merci, mais je voudrais....



Lui: c'est le creux de turbulence qui compte. Tu poses la box sur la photo et ensuite tu passes sur align. Alors là, je te conseille le centre de gravité, c'est facile, mais tu as plus fin et ça vaut le coup. Tu as quatre options...



Moi: ... facile, parce que...



Lui: Oui, bien sûr, je comprends, mais crois moi ça vaut le coup. Tu peux aligner sur...





Ouais. Départ 19h30, arrivée 20h30. Parce qu'Albéric m'avait dit qu'il fallait finir à 20h30, il allait au théâtre. Alors je disais l'heure régulièrement. Albéric, il est 8h et quart, il reste deux menus, non? Albéric, il est 8h25, tu vas être en retaaaaard.... et là j'enregistre, non?



Lui: Oui, alors tu as cinq formats. Pour passer sous Toshop, je te conseille...



Moi: Albéric, ils est 8h30.



Lui: Ah, mince, bon. Ben, essaie et tu me rappelles, hein GG?



Oui, Albéric, promis, et merci . Grâce à toi, j'ai une belle photo de la chaise de ma cuisine!

Au fait, le théâtre, c'était bien, dis?



Je vous adore !

Modifié 23 février 2011 par GéGé

[Lasilla]

Ouiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii!!!!!!!!!!!!



Mes yeux ont un orgasme, là!!!

Ils pleurent de rire :lol:

[GéGé]

Ah oui, mais faut dire qu'Albéric est le seul astram que j'ai vu passer tout un week end enfermé dans la cuisine chez Hélène, à La Chamba, pour trier à la main et une à une quelque chose comme 20.000 photos!

Mangeait plus

Dormait plus

Sortait plus enfin, je veux dire: encore moins que d'habitude



Albéric triait



La photo finale est celle que Franck Grière a mise sur son site pour montrer de quoi ses optiques sont capables, elle a été publiée en grand dans toutes les revues. Ouais, Les optiques FG et Albéric



Modifié 23 février 2011 par GéGé

[fiontus]

Bon, les coûts de fabrication ne justifiant plus une commercialisation de ce modèle, voici la structure interne de la monture, avec les roulements utilisés, et comment elle s'assemble:

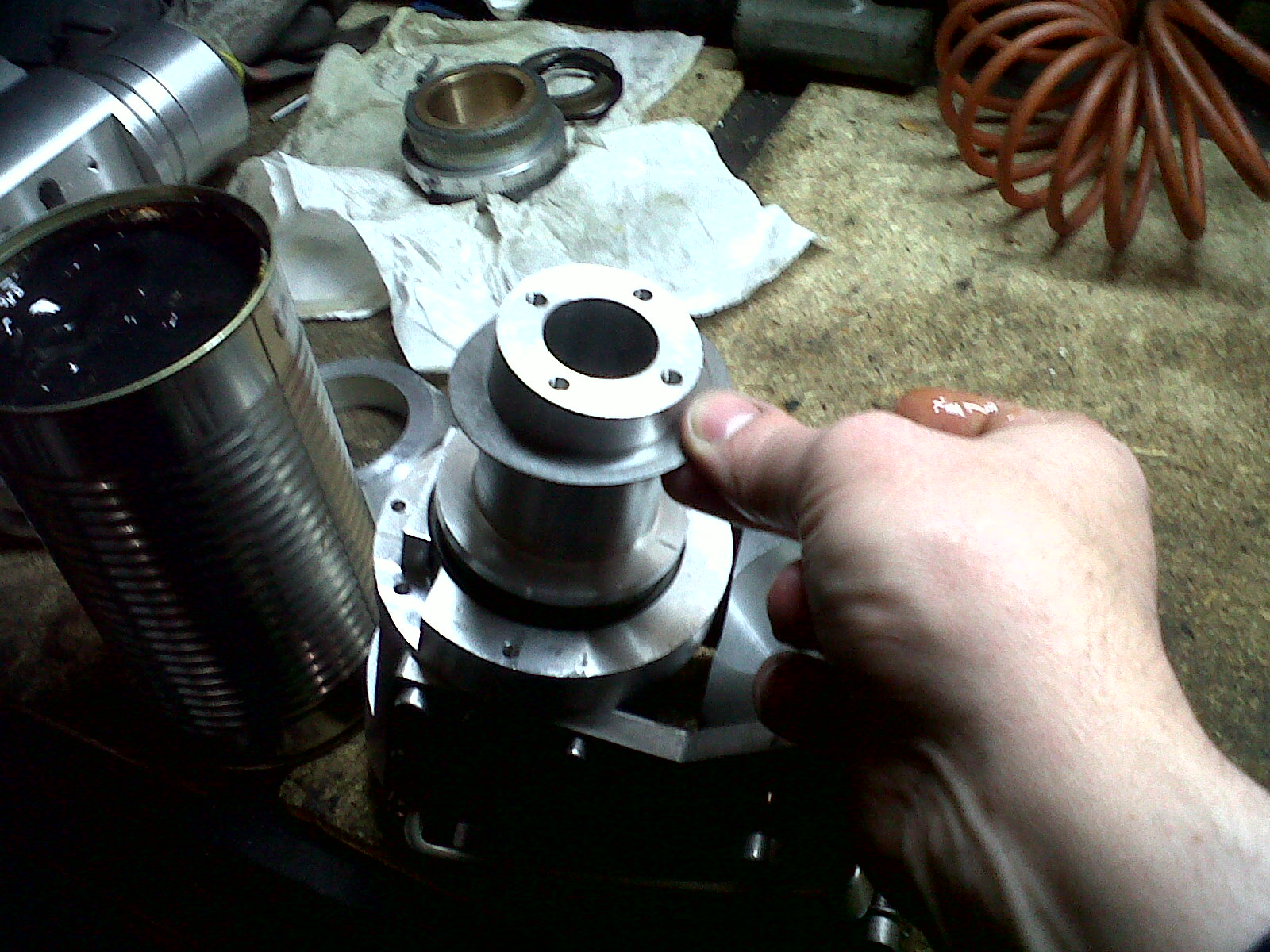

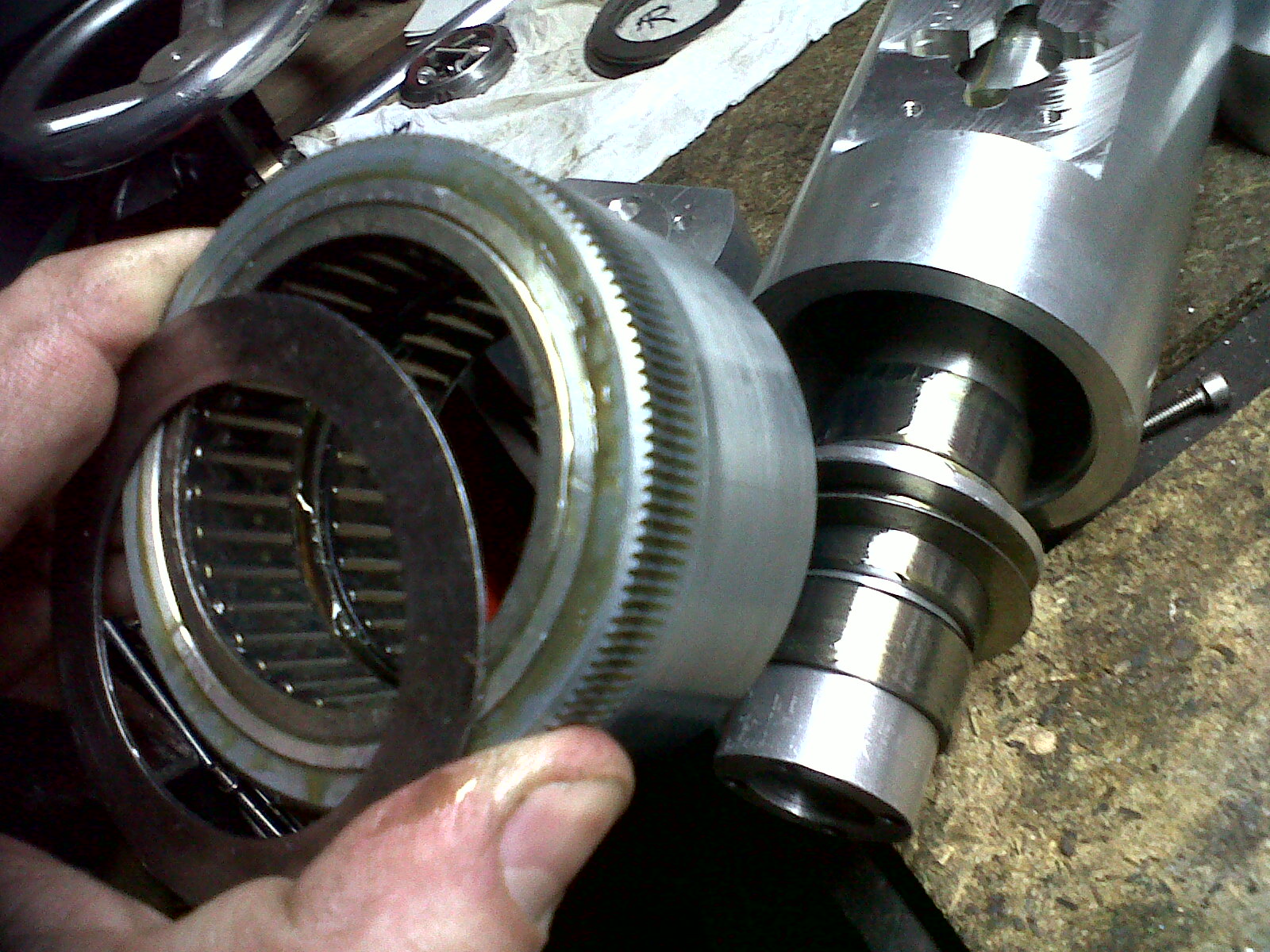

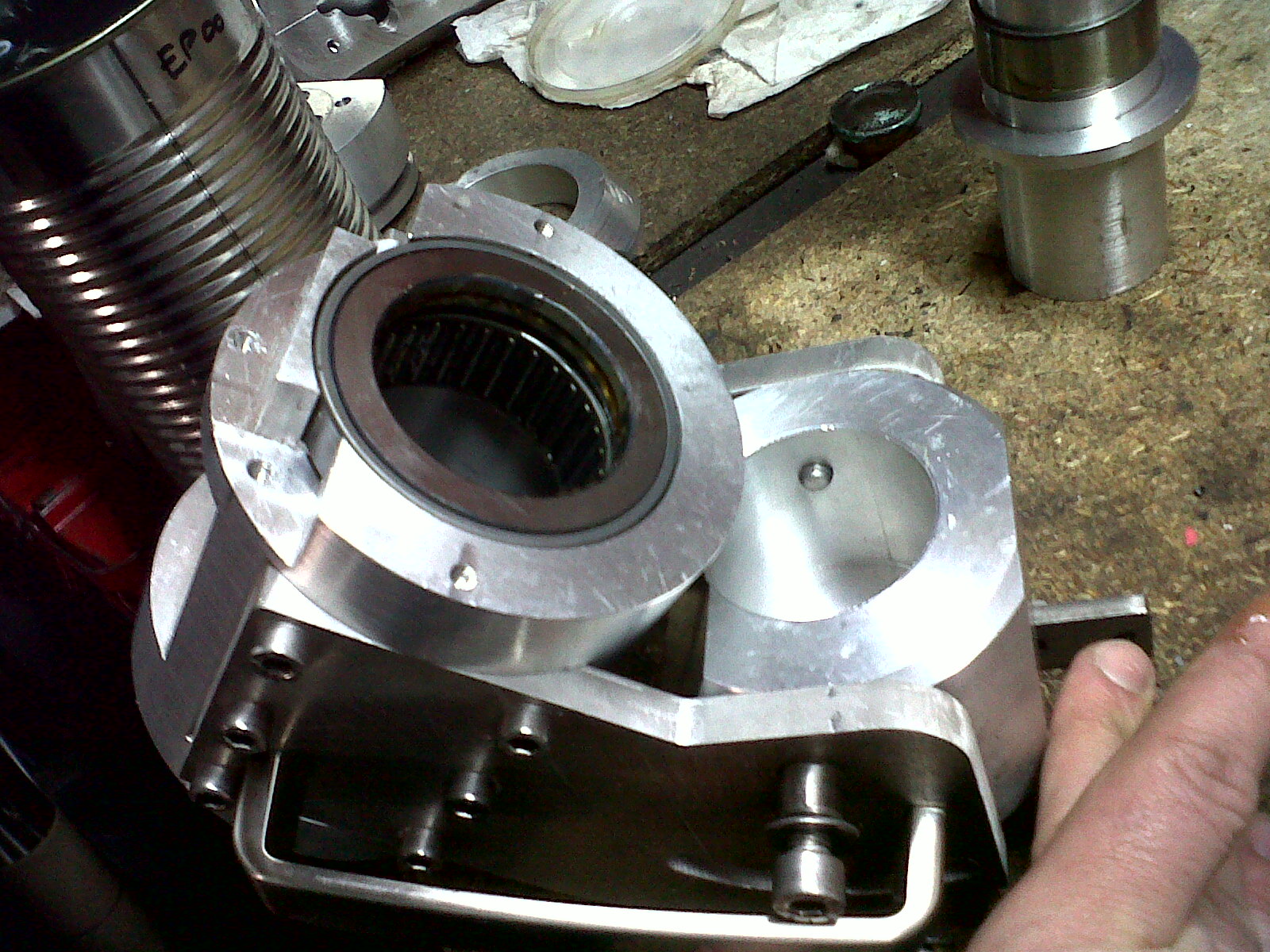

Roulements combinés aiguilles/butée à bille en AD en place.

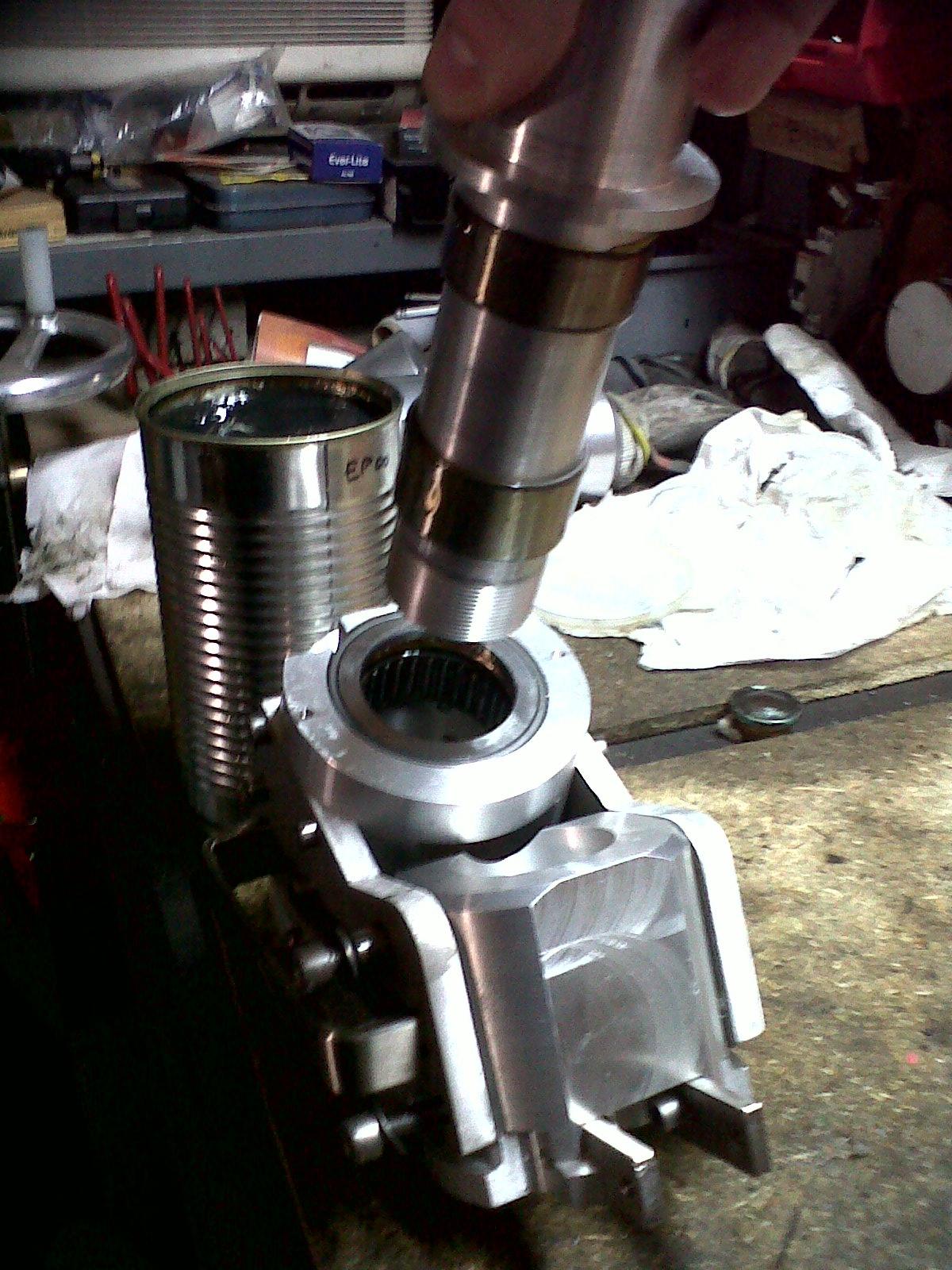

L'axe AD en Dural équipé de ses bagues intérieures pour les roulements à aiguilles (acier trempé).

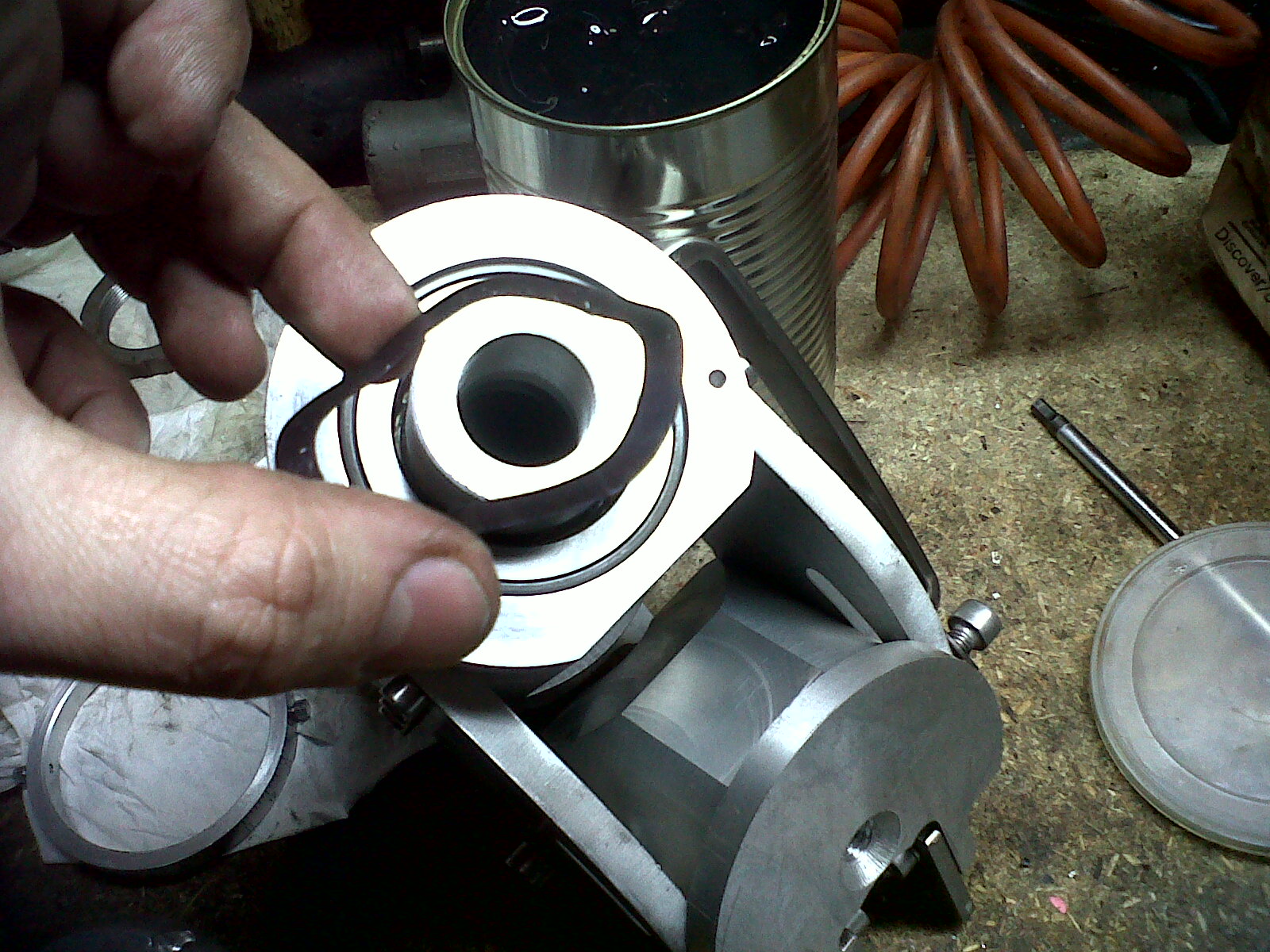

Pour l'appui de la roue dentée, une rondelle en acier trempé est intercalée, pour annuler l'usure.

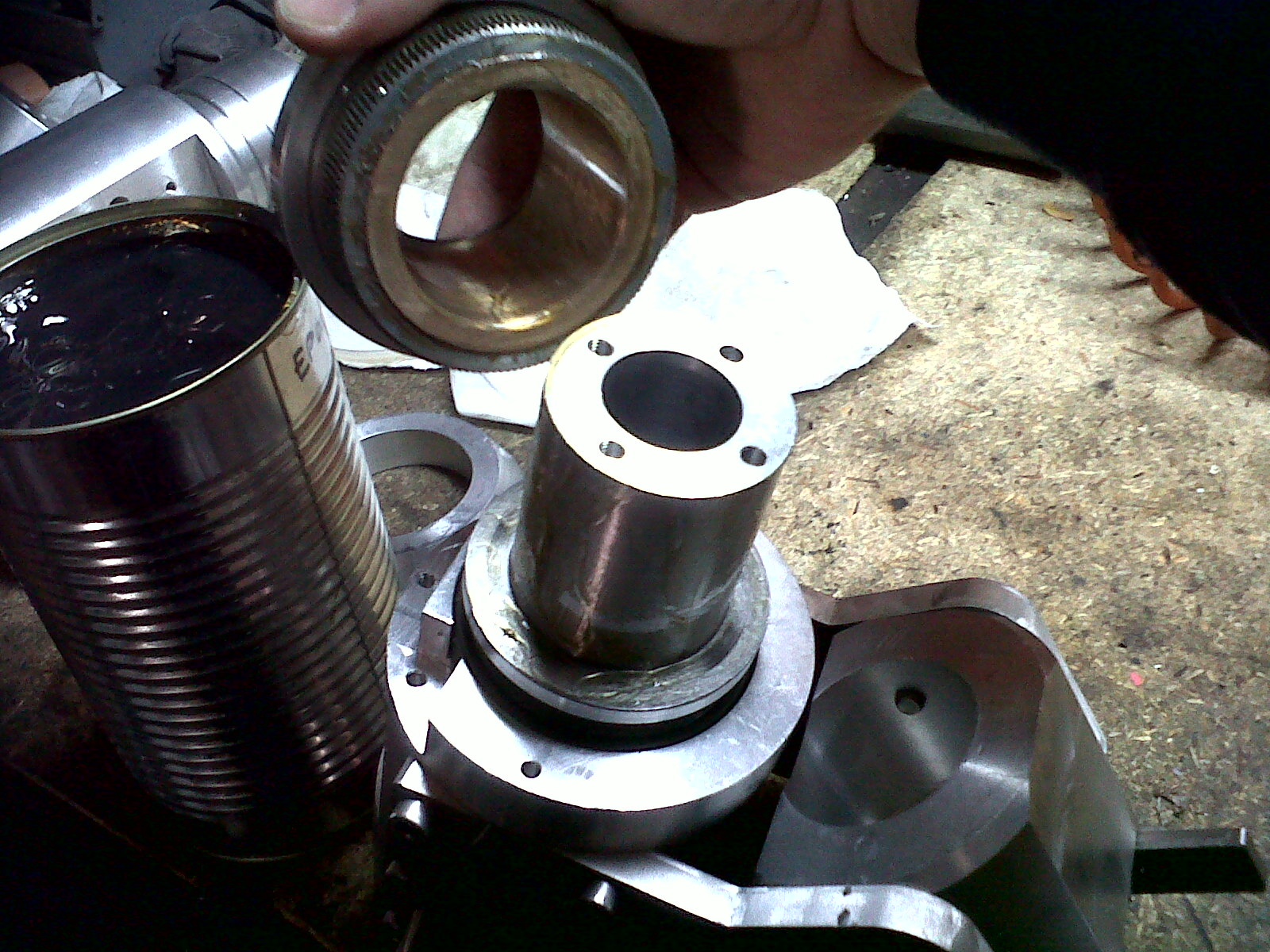

La roue dentée de SVP est baguée en bronze, pour assouplir la rotation, réduire l'usure. La bague dépasse en longueur afin de prendre appui sur les rondelles acier, car le couple acier trempé/bronze est le plus performant en termes de glissement et longévité. La graisse fait le reste!

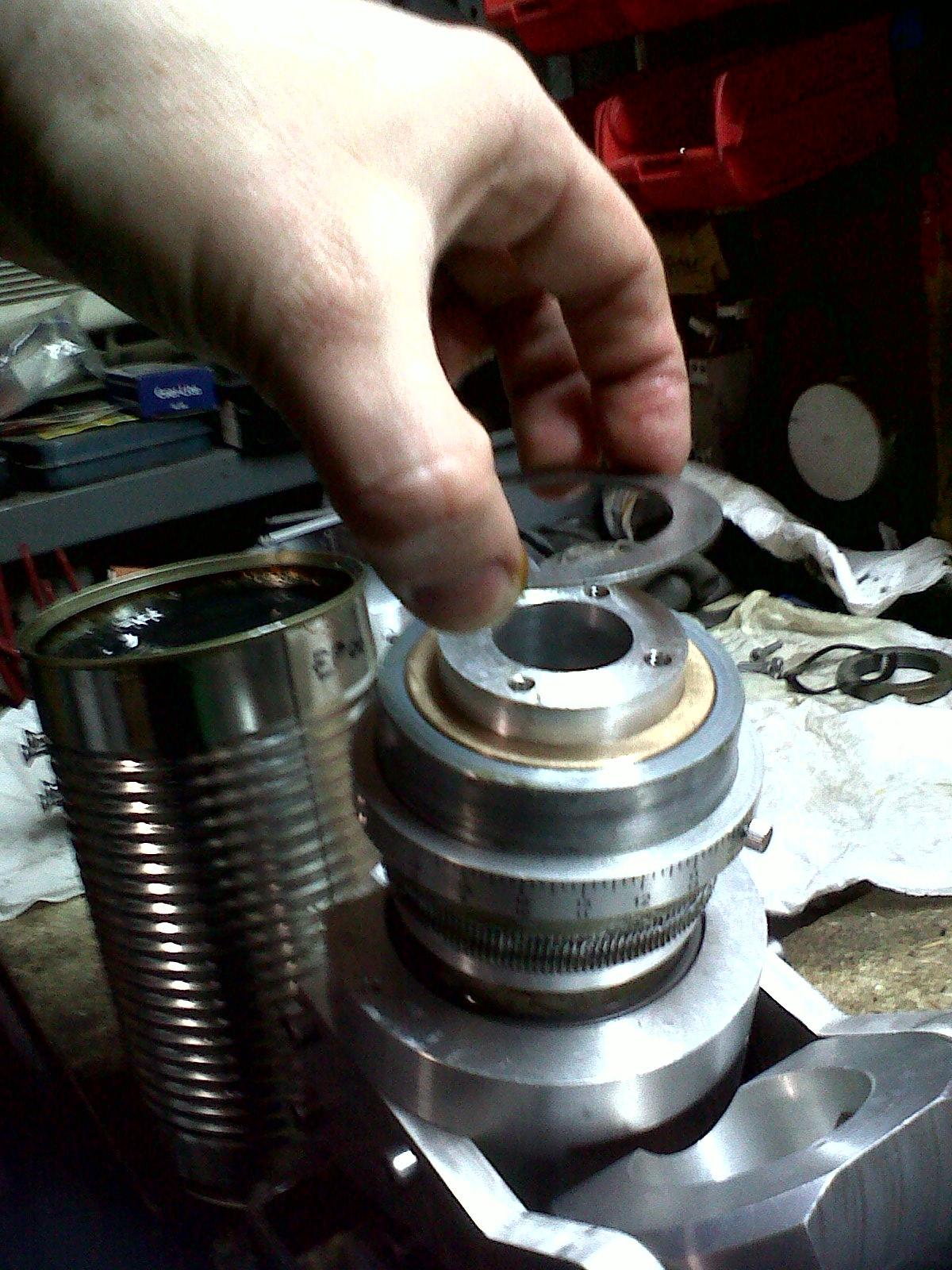

On termine donc par la seconde rondelle acier.

De l'autre côté de l'axe, une rondelle ressort est posée: elle rattrapera les jeux longitudinaux, sans induire de serrage excessif.

On peut donc poser l'écrou, sans écraser complètement la rondelle ressort pour qu'elle fasse son travail. On voit bien le filetage du viseur polaire de la SVP.

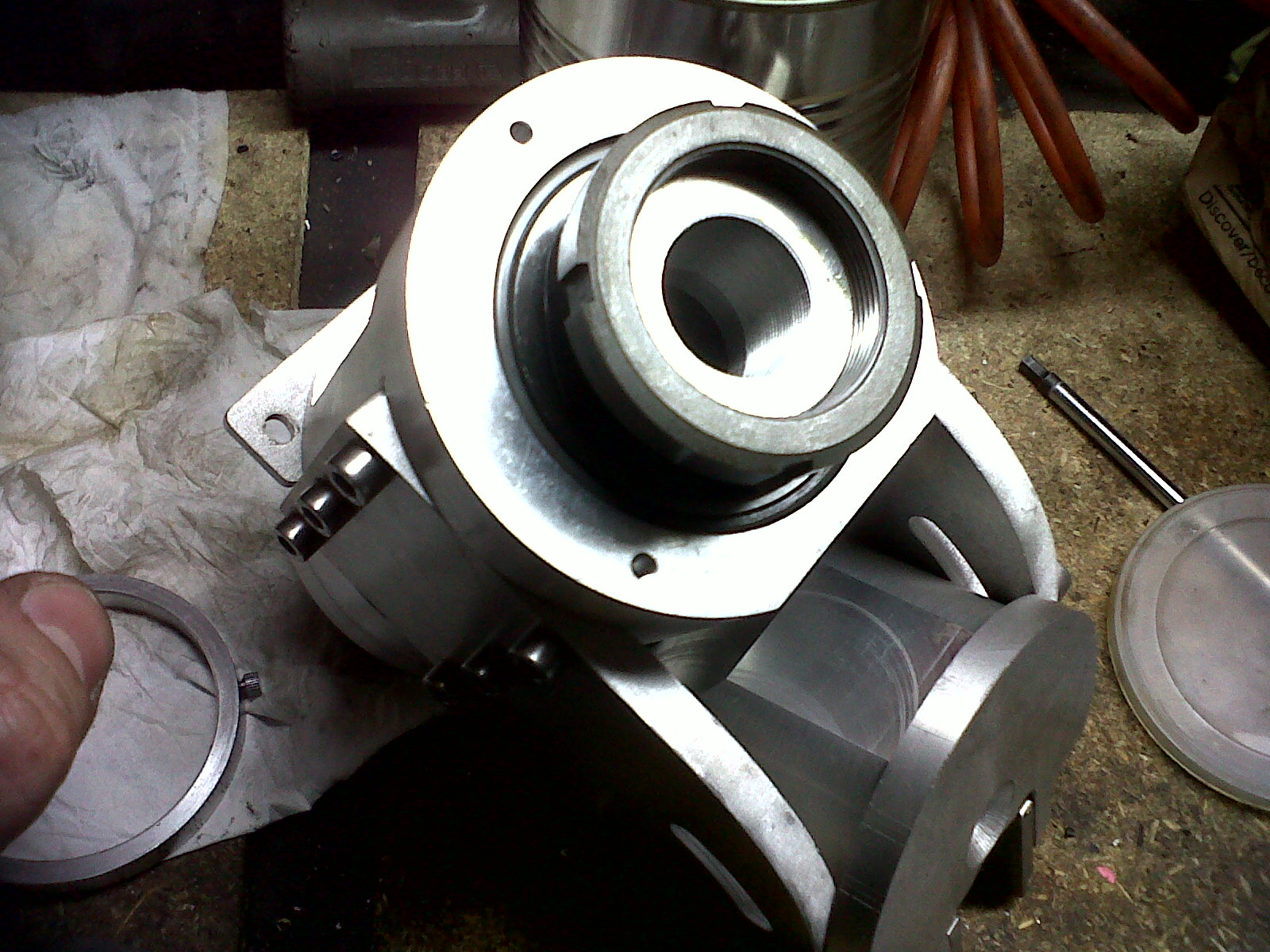

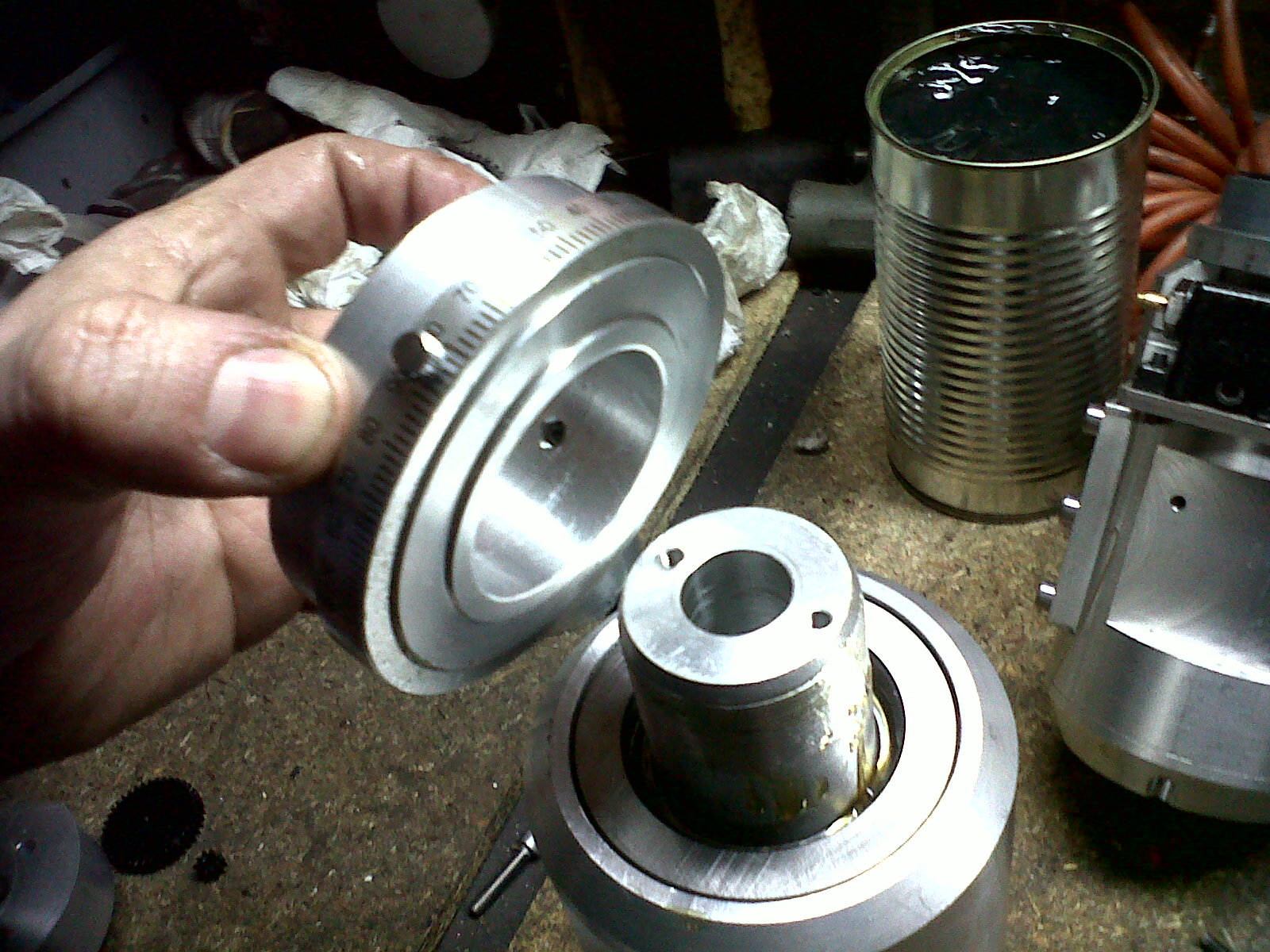

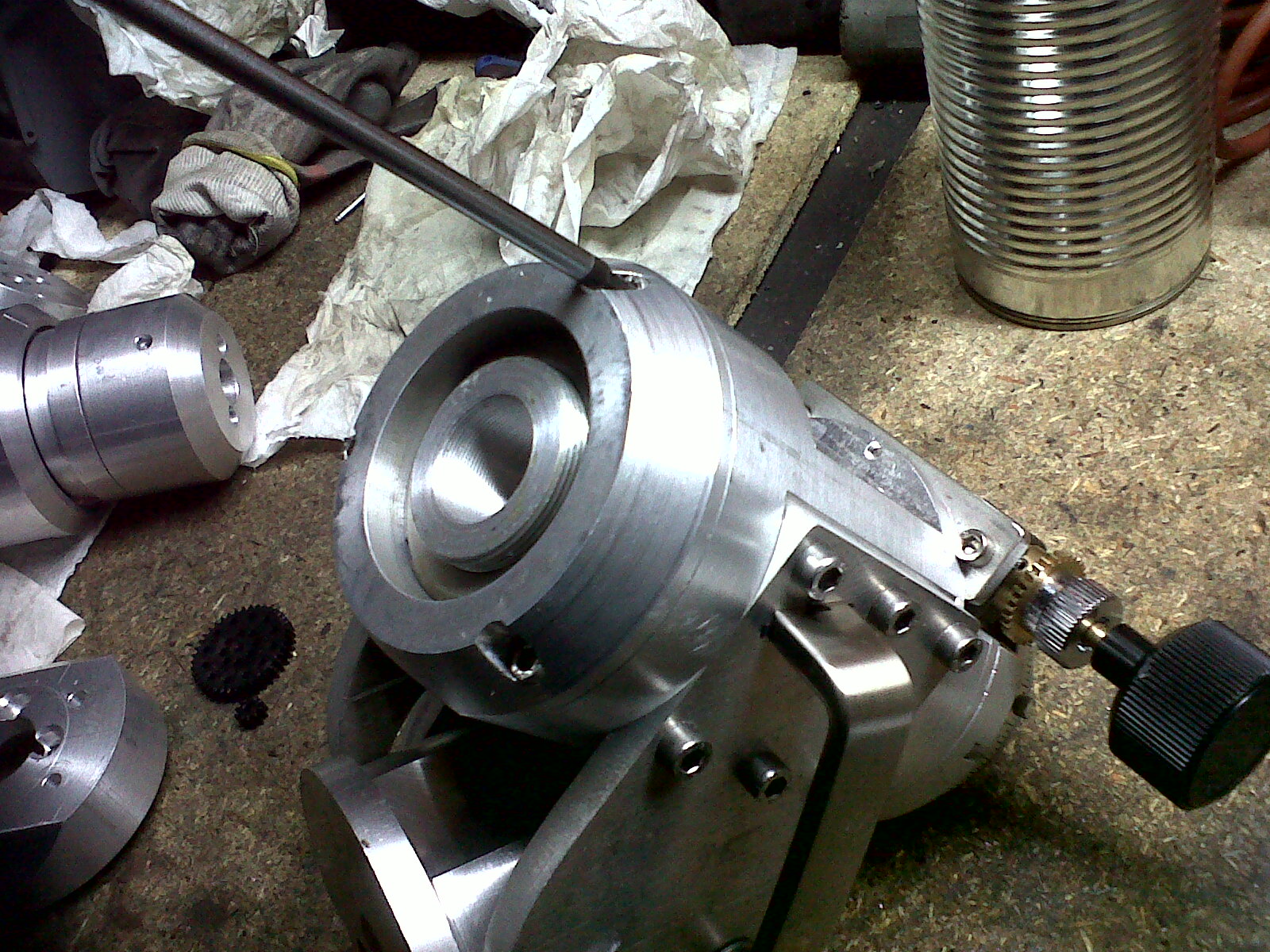

Remise à l'endroit, le cache roue est posé, le cercle de coordonnées aussi, ainsi que le support inox pour la VSF de la SVP.

On pose aussi le cache arrière, l'interstice sera masqué par la collerette du viseur polaire.

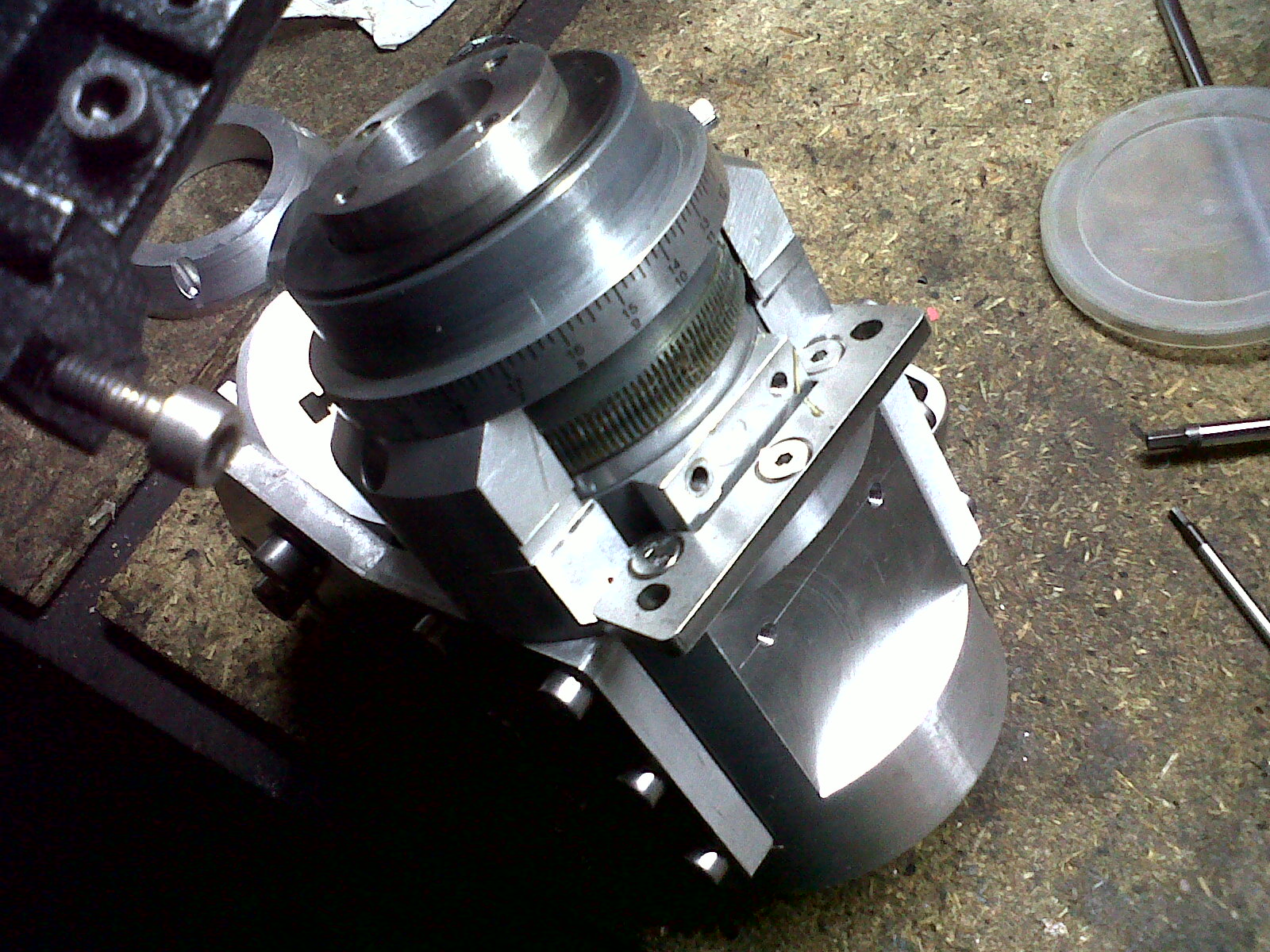

On attaque maintenant la partie DEC: fixation de l'interface AD/Dec sur le fût Dec.

L'ensemble est fixé sur le montage précédent. Les roulements à aiguilles sont posés dans le fût.

Pose de la butée à aiguilles avant.

La roue dentée Dec est installée, entre deux rondelles trempées. Elle est équipée de cages à aiguilles, car en fonctionnement frein serré, l'axe tourne à l'intérieur, contrairement à l'AD.

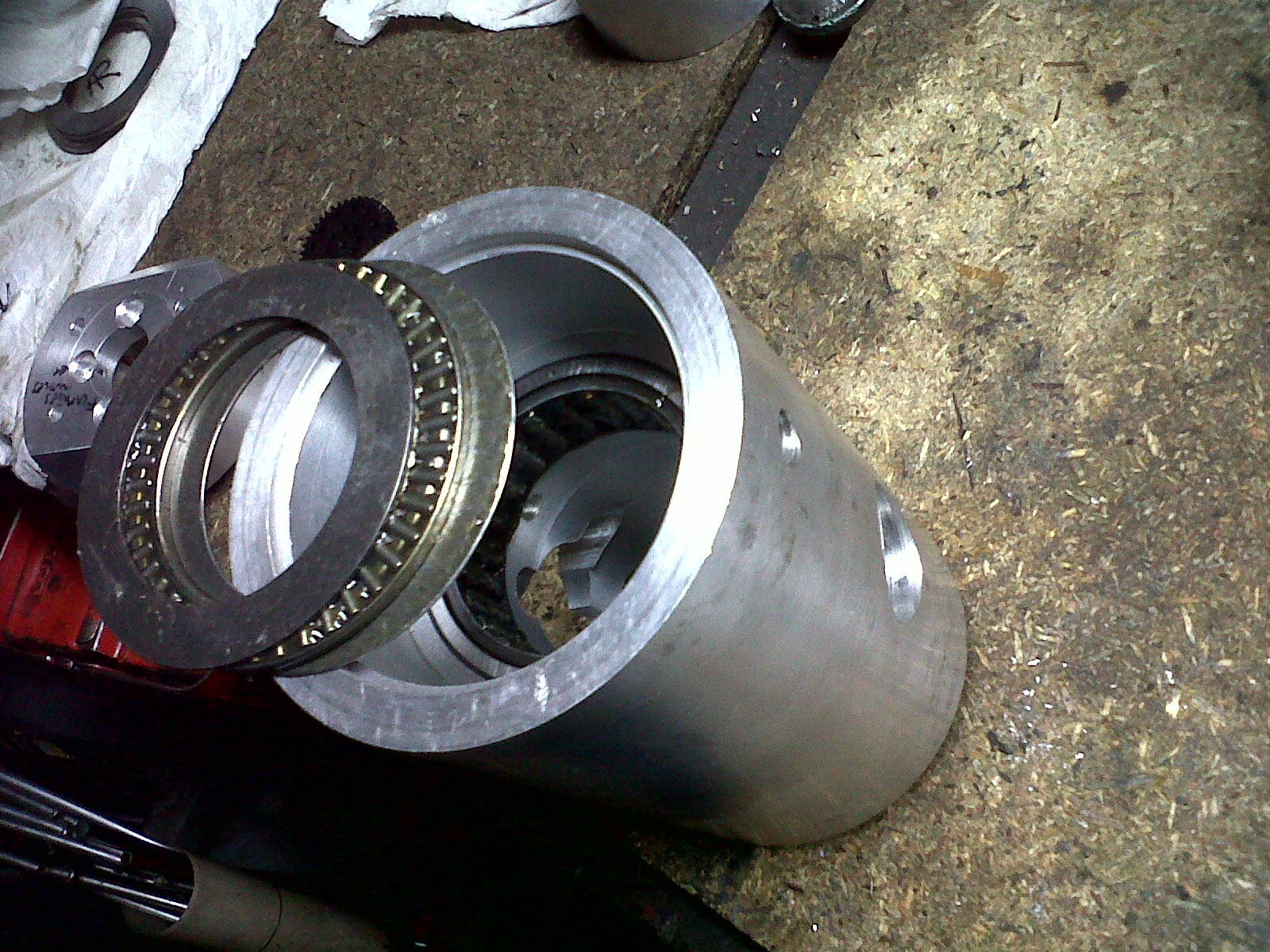

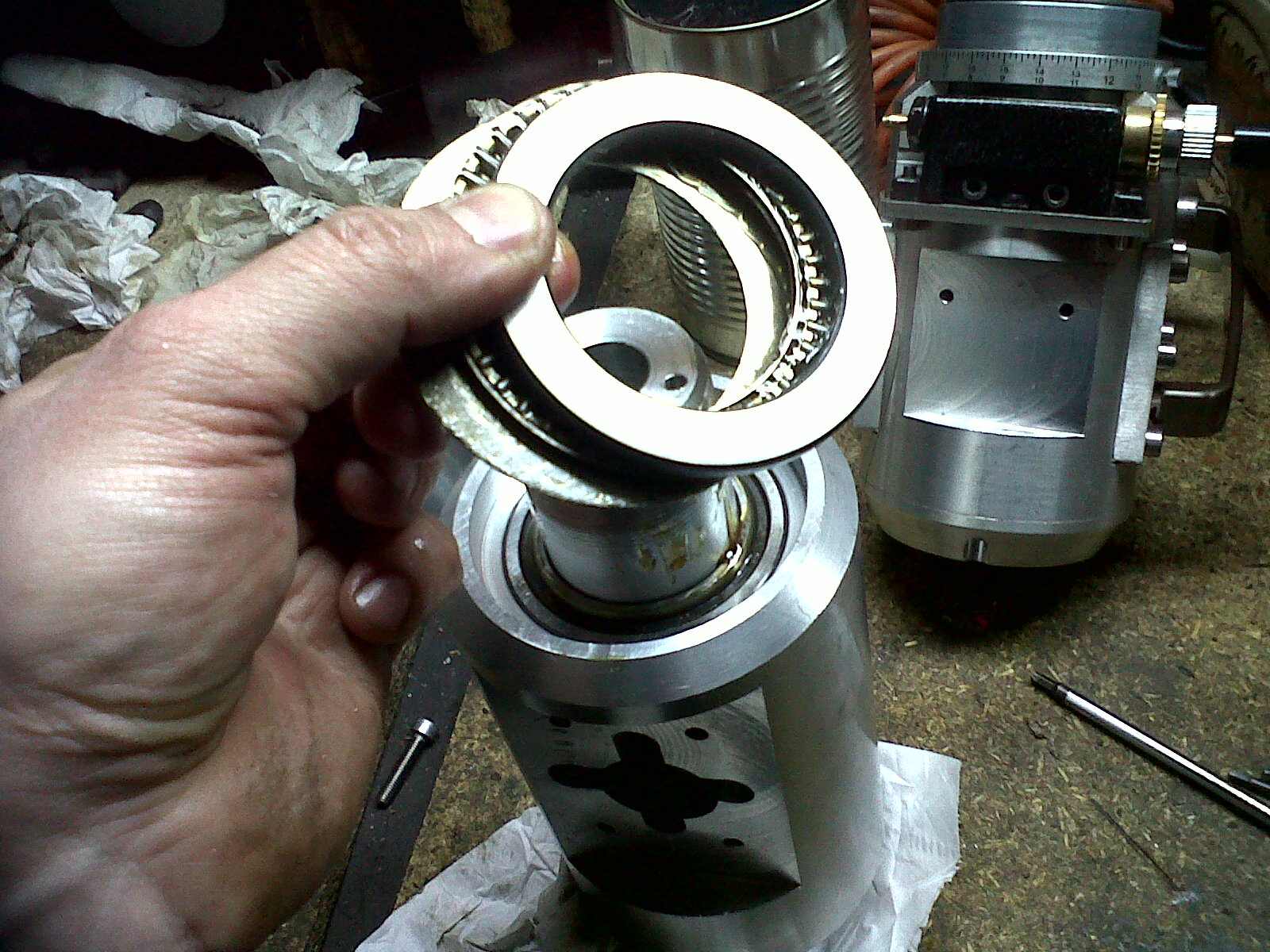

A l'arrière, pose de la butée à aiguilles. La dernière contreplaque est en série épaisse, pour optimiser l'appui de la pièce suivante.

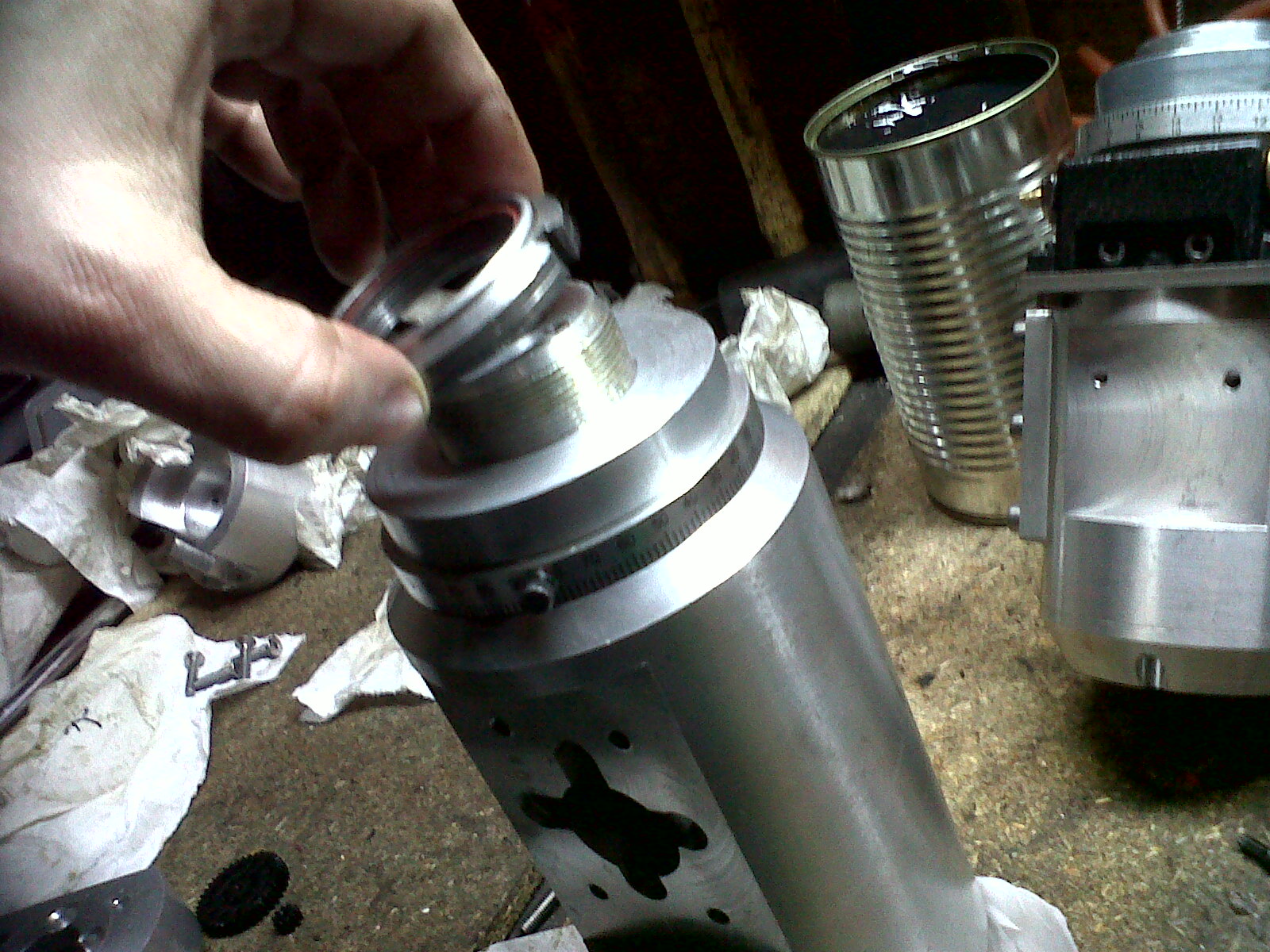

Il s'agit du support de cercle Dec, avec un épaulement pour centrer la butée à aiguilles.

L'écrou Dec est posé. C'est un écrou-frein, donc pas de rondelle ressort nécessaire.

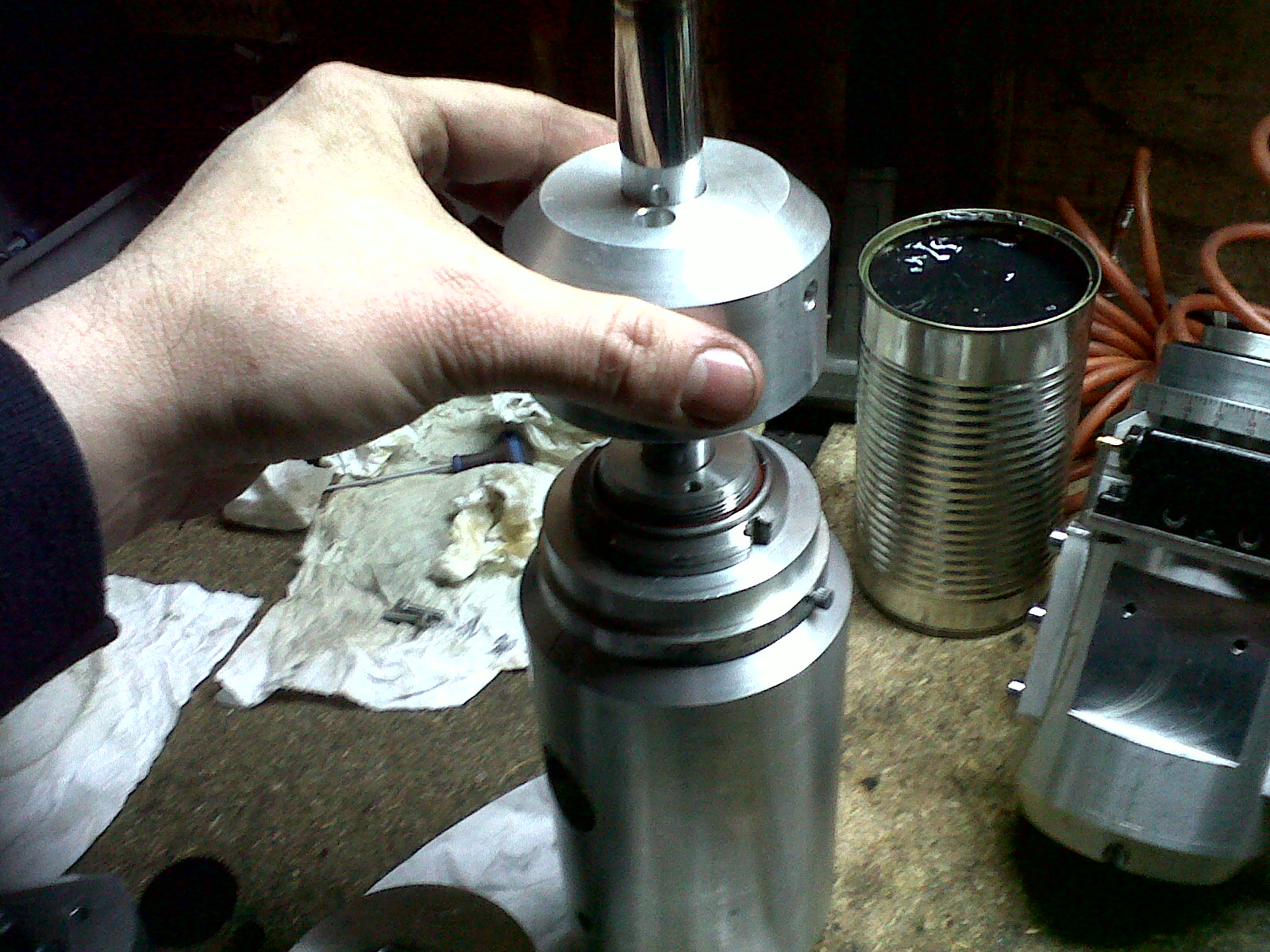

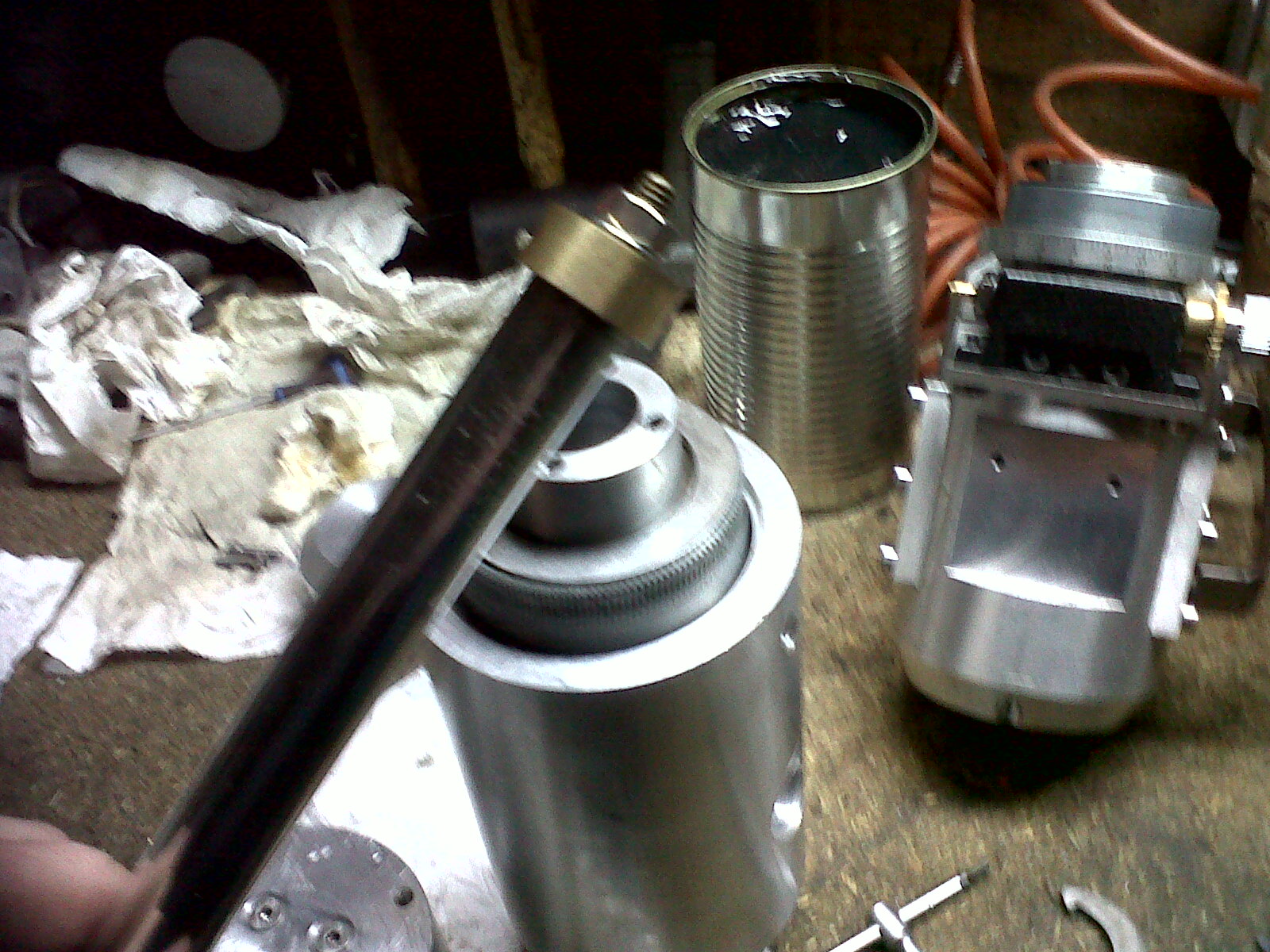

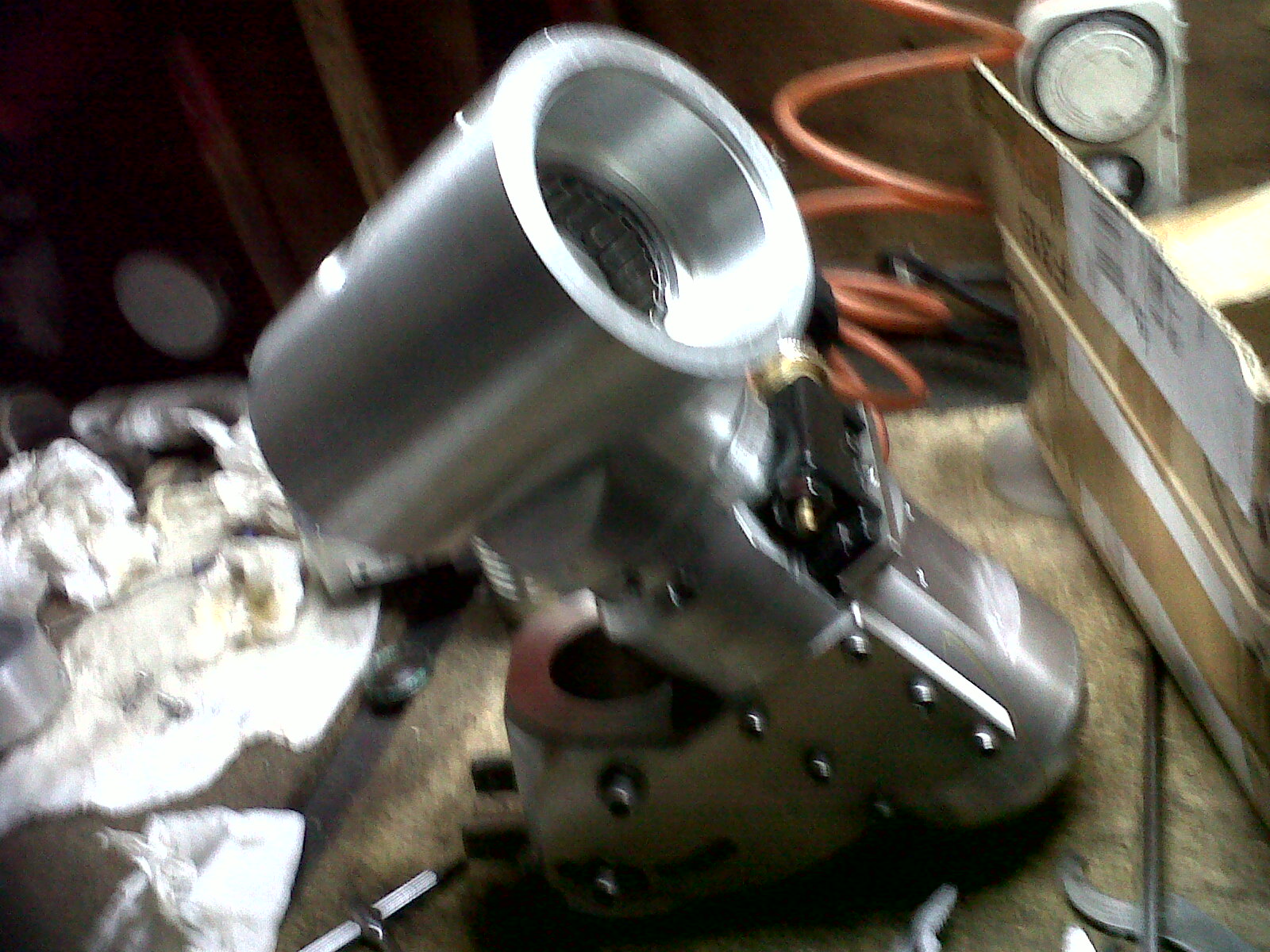

Il est temps de mettre la tige de contrepoids rétractable. La butée est en bronze, ça glissera mieux.

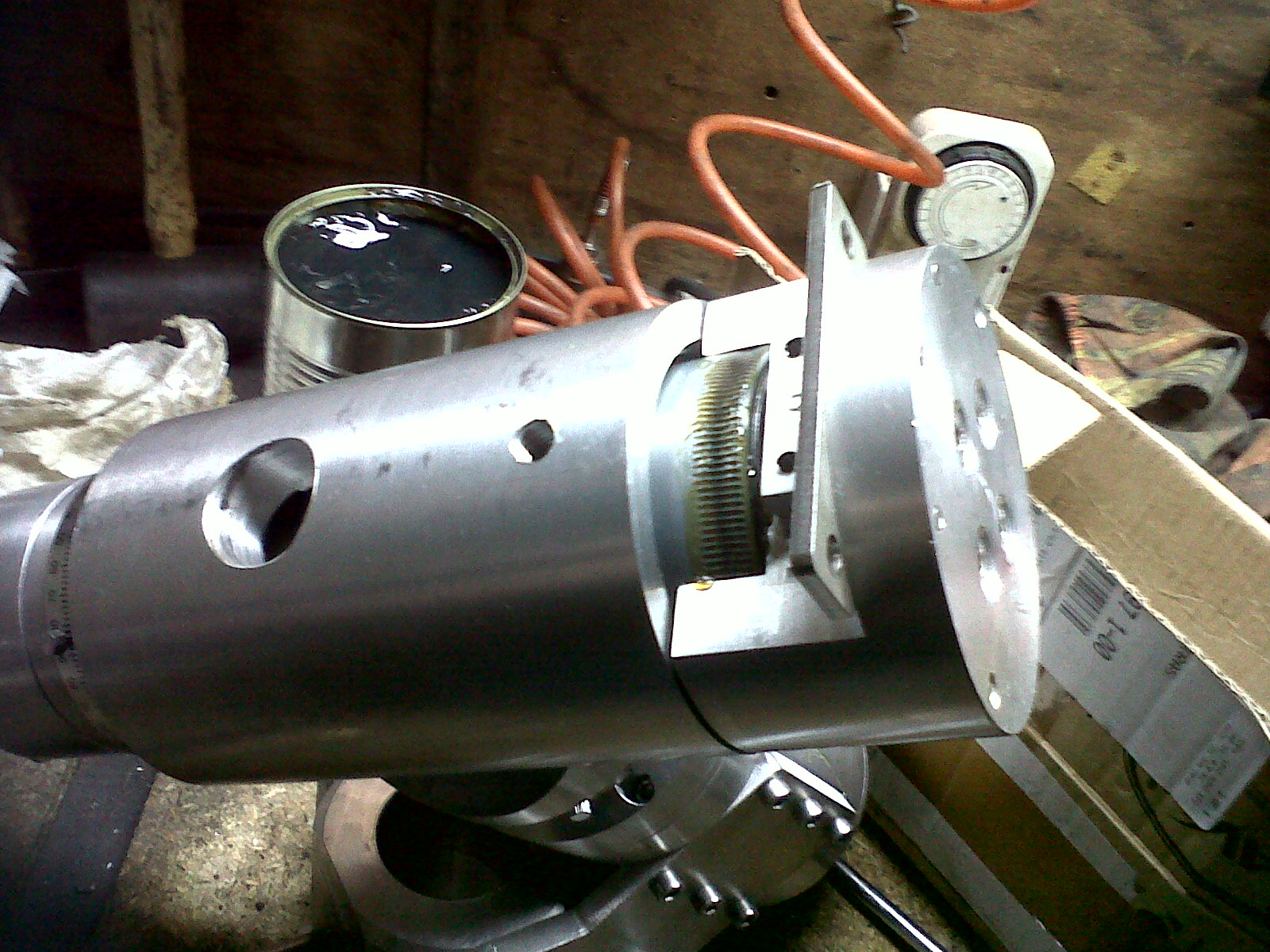

Cette pièce sert de cache arrière, et de support au blocage de la tige de CP.

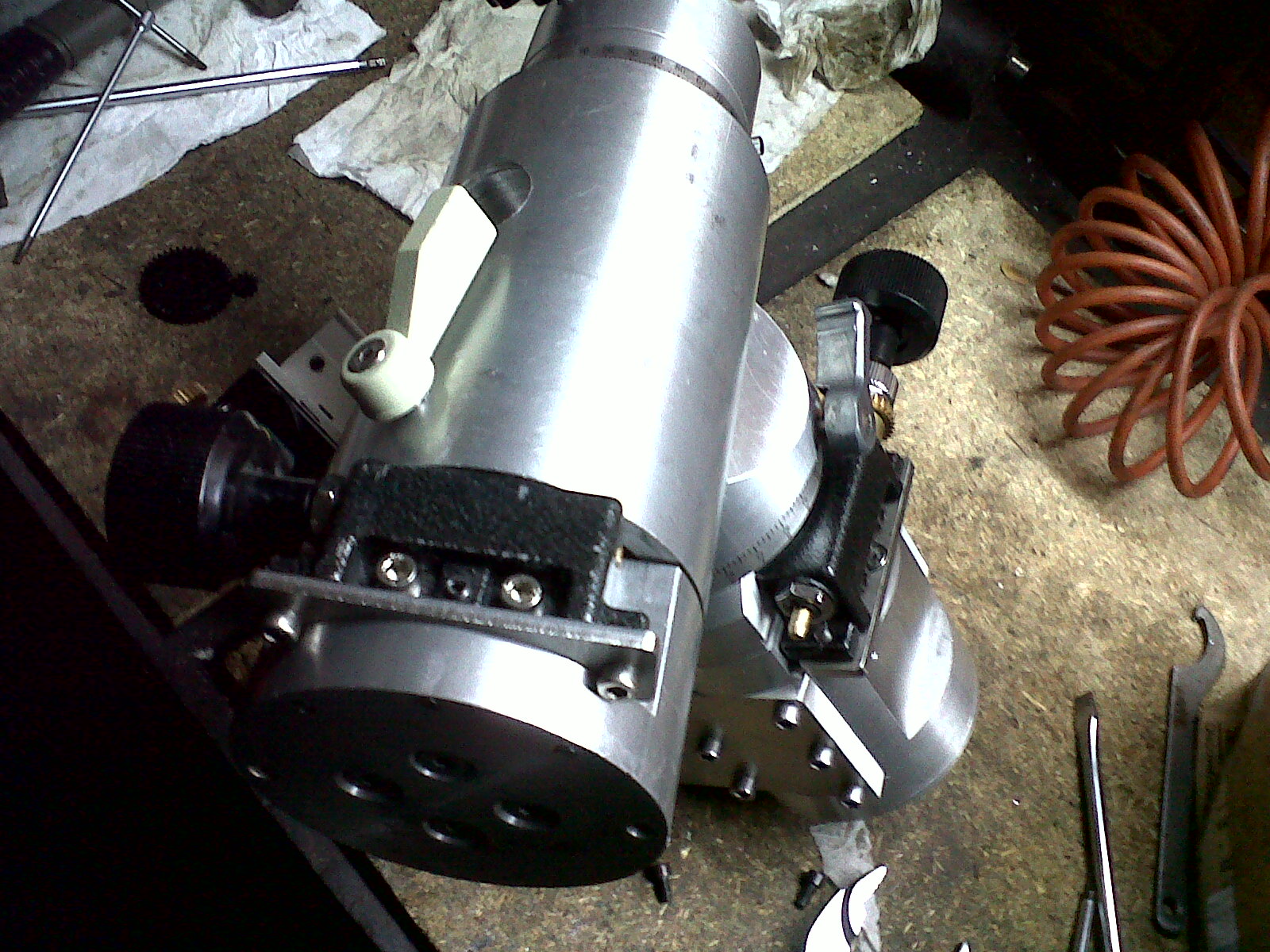

De l'autre côté, on installe la tête de monture, équipée de la plaque inox pour le montage de la VSF Dec. J'utilise une plaque alu pour fixer directement les colliers de mon tube, mais cette pièce peut être usinée avec une queue d'aronde femelle.

On installe donc le bloc VSF en Dec, et les leviers de frein.

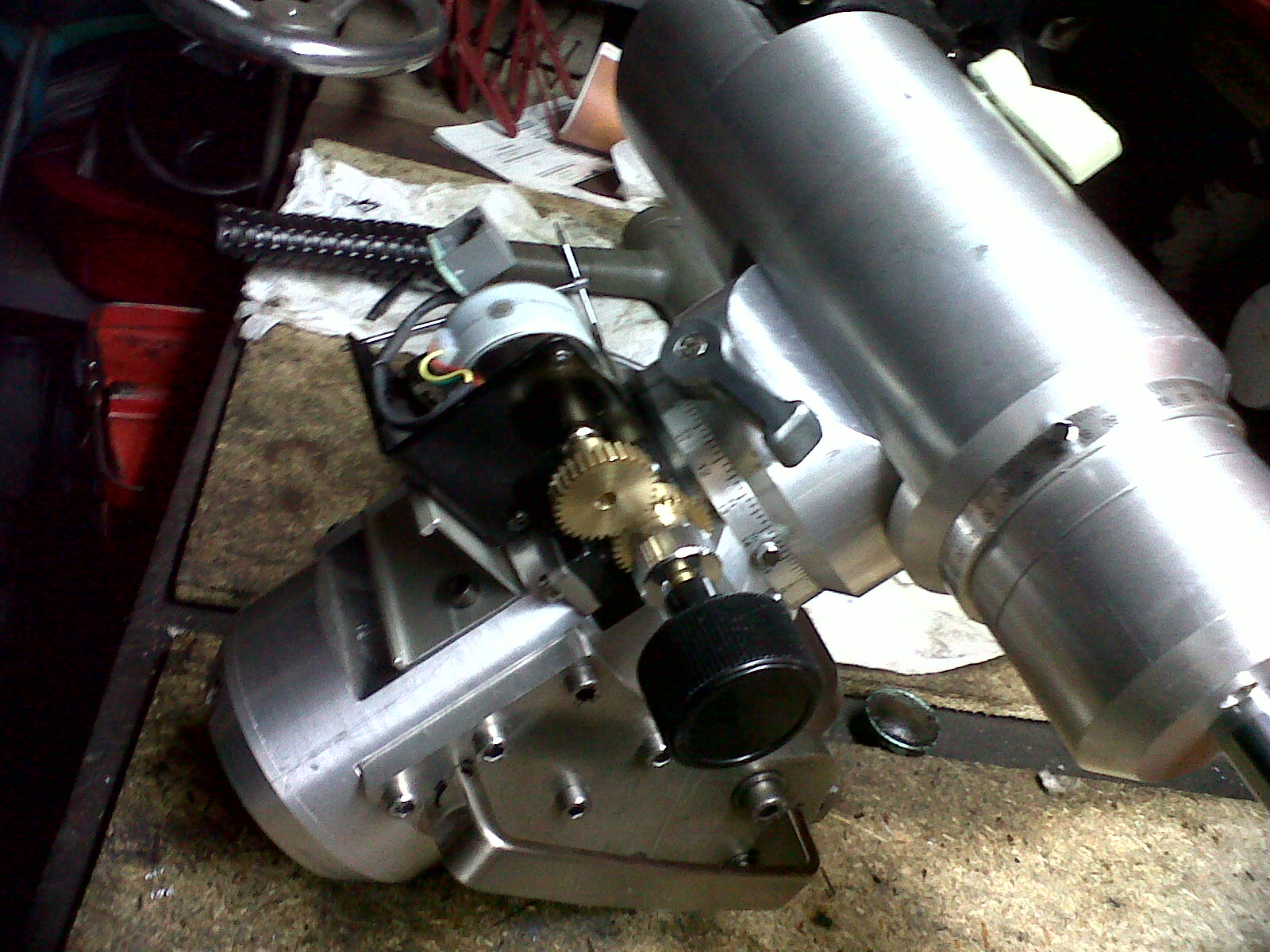

Il reste simplement à poser le moteur AD.

C'est toujours la fixation provisoire, une simple cornière alu, mais elle sera améliorée par la suite, plus solide, et prête à recevoir un cache pour le moteur.

[xs_man]

on y voit Albéric dire urbi et orbi que je m'initie à la photo (c'est paaaas bien ),



Je n'ai rien dit, tout est en subtiles suggestions que chacun interprète à sa manière...



Sortait plus enfin, je veux dire: encore moins que d'habitude



Ca m'a permis d'échapper aux marches commando...



Jérôme, je propose de baptiser cette magnifique réalisation EQ-GG, qu'en dis-tu ?



Albéric

[Blacksky]

Mes impressions se trouvent confirmées : c'est du solide, du fiable, du sérieux.

Et j'adore ces roulements !

Pour la finition du groupe moteur, je ne doute pas que ce sera de la même veine : propre.



...



Dialogue Albéric/GG :

Vu la couche de givre, je ne me roulerais pas par terre, mais le coeur y est !!!



>Albéric, t'aimes pas marcher ?!

Allons bon.
