Disque de Hartmann, ou masque de Bahtinov

[Will]

Bonjour



Un petit disque très utile pour faire la mise au point en astro-photo.









J'ai découvert ce petit outil lors de notre dernière nuit à Enfer.



Connaissiez-vous ?



Et comment le fabriquer sans trop se prendre la tête ??

[BipBip Boréalis]

Bonsoir,



il y a ça :

Masque de Hartmann

http://settingcircles.robertwillett.com:8000/index.php?cmd=mask1_screen

Masque de Bahinitov

http://settingcircles.robertwillett.com:8000/index.php?cmd=mask1_screen

Tout le monde n'est pas convaincu de l'efficacité de ces masques pour la map...

Je n'ai jamais testé.



Bip

[norma]

Ces dispositifs diaphragment énormément en faussant le réglage ... Je préfère les aigrettes à mes yeux beaucoup plus précises (mais peut-être me conviennent-elles mieux ...).

[BipBip Boréalis]

J'ai également retrouvé ce document dans mes archives, je n'ai plus le lien:confused:, j'ai juste enregistré la page et n'ai pas gardé la source, sot que je suis!



" Masque d’aide à la focalisation





Vous avez été quelques uns à me demander des précisions concernant les aides à la focalisation et cela m’a décidé de mettre en place cette page.





Tout d’abord focaliser qu’est-ce que cela signifie?





Un objectif (peu importe qu’il s’agisse d’un réfracteur ou d’un réflecteur voire d’un système plus complexe) va capturer un flux lumineux venant de l’astre visé et le concentrer en un point, le foyer. Bien entendu les rayons lumineux ne s’arrêtent pas là et continuent leur course au delà du foyer … si on ne les arrête pas ! Si l’objet visé peut être considéré à l’infini géométriquement (souvent le cas en astronomie car la distance de l’astre est de très loin supérieure à la focale de l’instrument) le point qui concentre les rayons est a une distance F (focale) de l’objectif !



Ce système est parfaitement réversible et un objet à une distance F de l’objectif voit ses rayons ni diverger ni converger mais être parfaitement parallèles ! Cela a son importance pour la suite.





Observer avec un oculaire cela consiste à utiliser d’abord ses yeux, et qu’est ce qu’un œil sinon un objectif qui reçoit des rayons parallèles et les fait converger en son foyer.



Donc pour observer un astre dans un instrument, il faut tout d’abord rendre parallèles les rayons qui en sortent … c’est le rôle de l’oculaire. Celui ci, judicieusement positionné va montrer une image que l’on dit aérienne.





Si on remplace l’observateur par un dispositif de prise de vue on peut se rapprocher de la biologie et utilise un capteur (CCD) et une optique et dans ce cas on va devoir utiliser notre oculaire pour présenter au dispositif des rayons parallèles que le dispositif va focaliser sur son capteur !





On peut également « simplifier » les choses et utiliser directement le capteur au « foyer » de l’instrument !





Toute la question consiste à déterminer avec précision ce « foyer ».





C’est là que les masques vont nous aider !

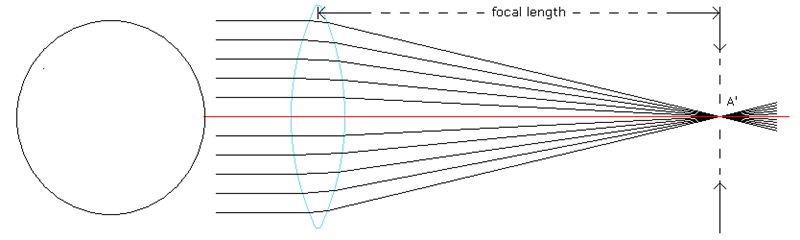

Voila comment notre instrument, utilisé a 100% de son diamètre focalise une image au point A’.

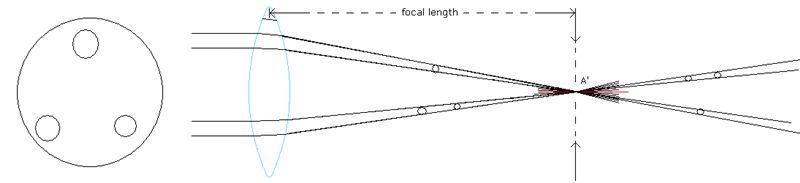

Maintenant, si on se décide à faire un (ou plusieurs) trou (circulaires) dans un masque qui couvre notre objectif, on va se retrouver avec plusieurs « mini » objectifs, éventuellement excentrés qui vont se focaliser en un point. Si on « intercepte » le faisceau convergeant avant ou après le foyer, les « cones » de lumière n’on pas (ou plus) convergé et donc on observe autant d’images que de trous du masque.

Nota ; les images en intra-focale sont dans le même sens que le masque et en extra-focale, les images sont « inversées ».





C’est déjà pas mal mais la différentiation entre trois ronds très proches et un seul « rond » n’est pas toujours facile !





Mais l’idée consiste à remplacer mes «trous circulaires » par une ou plusieurs « fentes ».

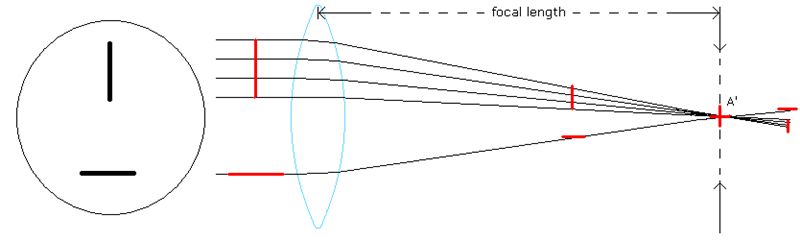

La première fente sera radiale et donc la « fente lumineuse » (on a plus vraiment un cône en l’occurrence) dans l’instrument se focalise au foyer mais la « fente lumineuse » continue son chemin et devient « symétrique » au delà du foyer.



Une seconde « fente » est pratiquée perpendiculairement à la première et diamétralement opposée à la première.

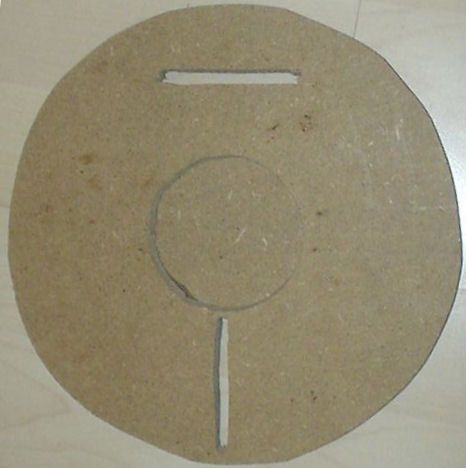

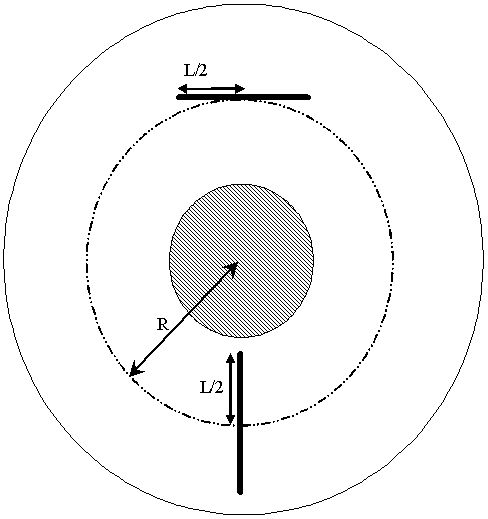

La figure ci-dessus vous montre comment j’ai réalisé mon masque pour un C8 de 200mm (le rond central représente le barillet du miroir secondaire).





Il est important d’être un tant soit peu précis dans la réalisation du masque car la qualité de la focalisation qui va en dépendre !



Cette fois on a plus une « fente lumineuse » mais deux qui se coupent au foyer (toujours) mais la disposition particulière de celle-ci va former une jolie croix lorsque le foyer est atteint. Légèrement hors du foyer l’image de la croix va se déformer et les deux fentes vont s’écarter ce qui va donner l’impression de « glissement » d’une fente par rapport à l’autre.





Le schéma est très approchant car dans la réalité les images loin du foyer sont non seulement très espacées mais en plus élargies par le manque de netteté !







L’appréciation de la focalisation et cette fois ci évidente et il est aisé de dire si la « croix » formée est bien équilibrée (images 3 et 6) ou bien décalée (images 2 et 4) ! "





Associé à un réticule pour être sûr que ça croise pile au centre!...



Bip

[Will]

Merci pour ces infos très intéressantes.

[Newbie Mais]

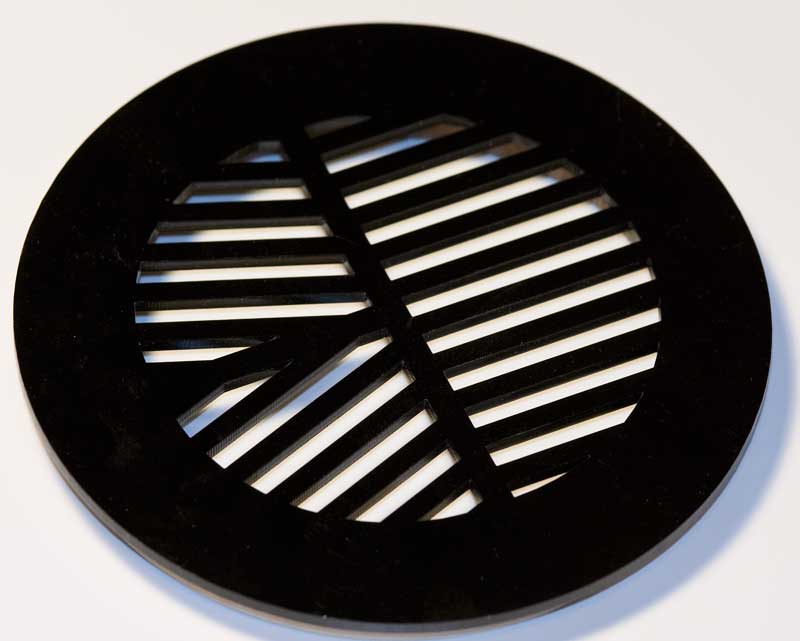

Donc Will je te redonne le lien qui permet de faire (en quelqmues minutes, tu as vu les miens) un Bahtinov

http://astrojargon.net/MaskGen.aspx

Voici une discussion intéressante à ce sujet http://www.iceinspace.com.au/forum/showthread.php?t=35676



Un autre Bahtinov style http://www.btinternet.com/~gfcarey/bahtinov3.htm



Et là, beaucoup de tests/comparos

http://www.cloudynights.com/item.php?item_id=2025



J'ai essayé le simple Y, sans résultat.



Ca diaphragme oui, mais une étoile assez brillante est très facilement visible.



Pierre

[norma]

... Ca diaphragme oui, mais une étoile assez brillante est très facilement visible...

Oui mais l'important est là : plus l'optique est diaphragmée, plus la MAP est tolérante (c'est à dire plus la plage de réglage correcte est étendue).

[BipBip Boréalis]

Bonjour tout le Monde,



ces masques ne sont-ils pas à considérer plutôt comme une obstruction qu'un diaphragme qui est une réduction du diamètre? (Du moins me semble-t-il...)

Si oui, l'impact ne doit pas être le même sur la plage de map...

Dites-moi si je m'enduis d'erreur!



Bip

[Franck34]

J'ai utilisé ce dispositif de batinov, mais rien de tel que les aigrettes ou encore mieux la fwhp de l'étoile, il existe dans les logiciels gratuits des évaluateurs de cette mesure, mais aussi dans les options d'affichage des principaux logiciels d'acquisition.

[david95]

J'ai utilisé ce dispositif de batinov, mais rien de tel que les aigrettes .



Bien d'accord.
