spectro pb position miroir de guidage LHIRES

[Le_Biotois]

bonjour a tous,

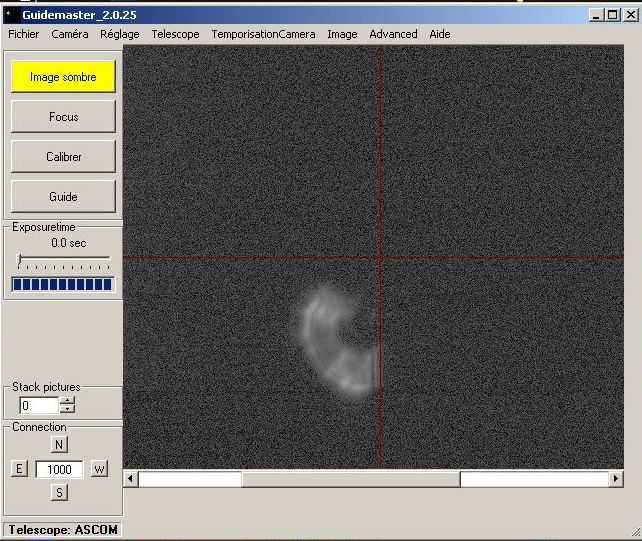

depuis le début de mes observations avec le LHIRES III j'ai constaté que mes images de guidage sur la fente ne sont pas de tres bonne qualité alors que l'instrument donne de bonne image en direct... Hier j'ai defocalisé altair et voila ce que j'ai découvert intra focus

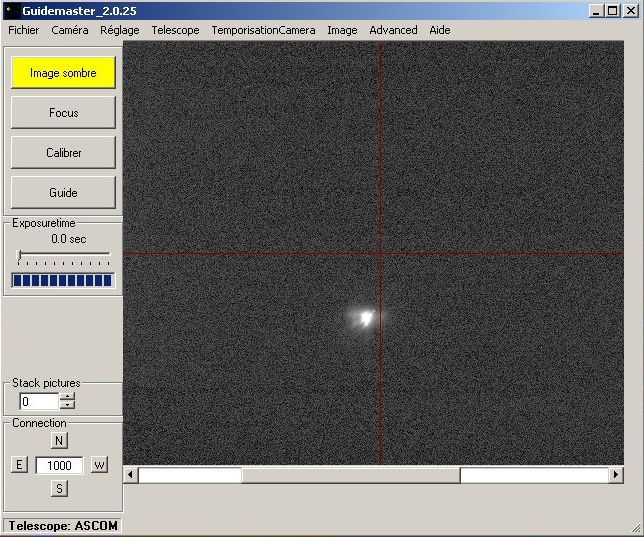

focus:

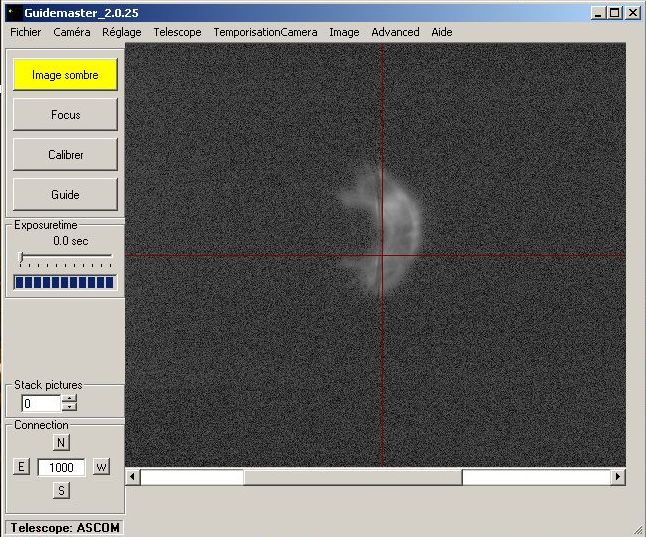

extra focus:



j'ai l'impression que quelque chose coupe une partie du faisceau de lumière puisque il manque la moitié de la tache de diffraction... Je soupçonne le mirroir de renvoi de guidage d'etre trop reculé sur son support.



Qu'en pensez vous?

J'aimerais vos avis avant que demonte le LHIRES car cela veut dire que je dois tout regler de nouveau



stephane

[villastro]

Bonjour Steph et la liste



Oui visiblement tu as le miroir de guidage qui est déréglé, tu peux déjà voir le site de Benji qui en parle bien avec photos en ligne:

http://bmauclaire.free.fr/astronomie/spectro/experiences/lhiresiii/index.shtml

Aussi tu regles les trois vis qui permettent de jouer sur l'inclinaison et le réglage en profondeur du moiroir de guidage. En premier lieu tu bascule le neon et tu dois voir une plage uniforme et la fente perpendiculaire vers le milieu (voir site de Benji), en branchant la webcam ou autre caméra.

Tu nous diras.

Bonne soirée

A+ Alain (le vent d'est souffle sur la côte)

[gabal]

T'énerve pas

Me concernant je fais ça directement sur une étoile défocalisée. Tout juste un quart, voire 1/8 de tour de la vis centrale pour reculer le miroir de guidage en ayant au préalable dévisser très légèrement les trois vis d'inclinaison. C'est trés simple et ça prends moins d'une minute sans brusqueries.

Au passage tu as coupé ton faiceau d'entrée de plus 50% du flux lumineux !. C'est bien de se donner des handicaps au départ en spectro, on progresse plus vite

[Le_Biotois]

T'énerve pas

Me concernant je fais ça directement sur une étoile défocalisée. Tout juste un quart, voire 1/8 de tour de la vis centrale pour reculer le miroir de guidage en ayant au préalable dévisser très légèrement les trois vis d'inclinaison. C'est trés simple et ça prends moins d'une minute sans brusqueries.

Au passage tu as coupé ton faiceau d'entrée de plus 50% du flux lumineux !. C'est bien de se donner des handicaps au départ en spectro, on progresse plus vite



Ok j'essayerais...

c'est vrai que j'aime bien le challenge ;-)

surtout que c'est ainsi depuis le début...



Merci

[François Teyssier]

Ok j'essayerais...

c'est vrai que j'aime bien le challenge ;-)

surtout que c'est ainsi depuis le début...



Merci



C'est le problème classique, la plus grande difficulté du lhires.



1. Le grand secret c'est la distance du miroir central (le sommet de la vis centrale de réglage doit se situer à environ 15 mm) ;



2. Un fois que tu as trouvé la bonne distance, tu affines avec les trois vis en centrant en permanence l'étoile délocalisée sur la fente.

(ton image la montre en décalage trop important)



Pas facile, mais on y arrive ... à la fin



François Teyssier
