Barlow+Laser+outil collim. rvb : que du plaisir!

[BipBip Boréalis]

Bonjour tout le Monde,



conséquence de la météo lamentab', ça bricole!

Dernier gadget : une mire de collimation barlow-laser.

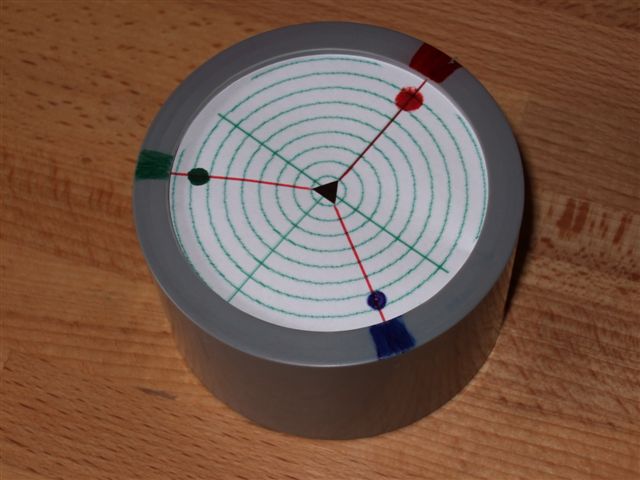

La chose :

Un manchon pvc femelle-femelle coupé, une mire, en papier pour le moment mais prévue dans une matière plus résistante à l'humidité, trois morceaux du côté velours de Velcro : ça s'emboite pile-poil sur le P.O.(GSO), à l'intérieur Dobson!

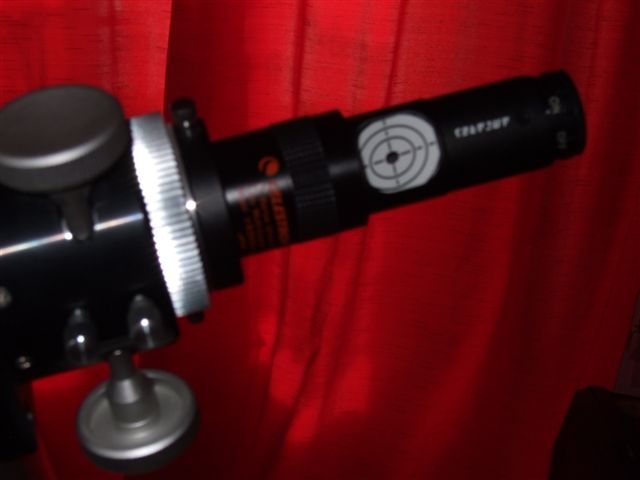

Une Barlow X2, un Laser de collim...

Il n'est pas toujours évident de visualiser le déplacement du spot retour du laser quand on ne peut collimater par le haut:b: (ou alors j'ai le neurone qui fatigue...)donc, dans l'ordre :

-repèrer la position des vis de collim au bas du tube,

-reporter cette position en haut du tube,

-repèrer cette position à l'intérieur du tube au niveau P.O.

J'ai repèré les vis par des points, rouge, vert et bleu.

Trois points à 120° sur la mire, rouge, vert et bleu.

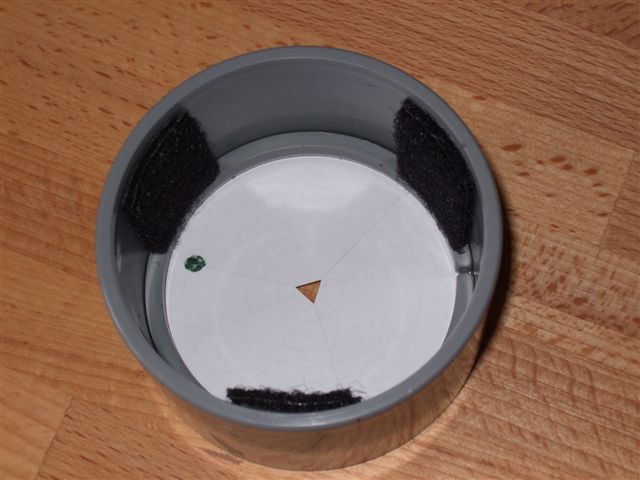

Un petit repère à l'intérieur du tube pour le point rouge (quasiment invisible sur le photo)

Abitairement, je ne touche pas à la vis bleue, c'est le point fixe.

Lorsque je serre la vis rouge, si le repèrage est bien fait, l'ombre de l'oeillet collé sur le primaire se déplace vers le point rouge,parallèlement au trait de la mire centre mire-point rouge, idem pour la vis verte, déplacement vers le point vert...

Yapluka!

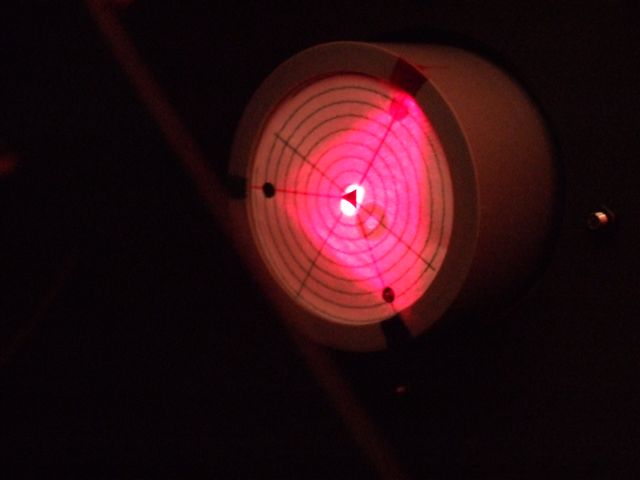

Avant réglage :

Où l'on voit que pour amener l'ombre au centre, il faut que je serre un peu les vis rouge et verte.

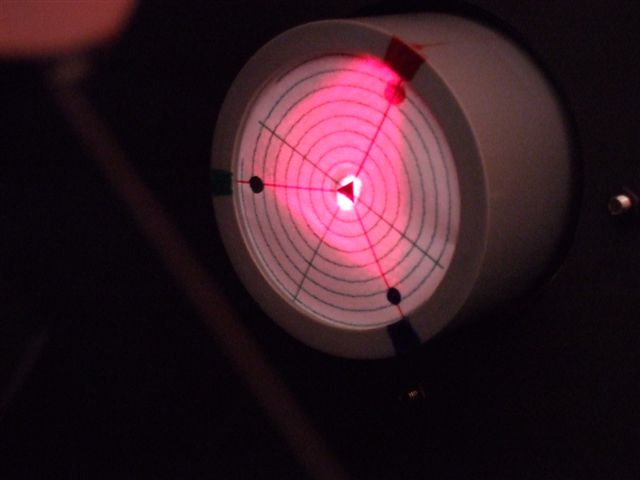

Après réglage :



Précision redoutable, le moindre pouillème de tour de vis se voit comme le nez au milieu de la figure (d'Airy?...)

La chose est beaucoup plus visible en "live" que sur les photos.

La forme du trou dans la mire importe peu, il doit être assez grand pour laisser passer le faisceau laser sans l'altérer lors du réglage du secondaire qui se fait classique, sans barlow, je l'ai fait triangulaire pour le fun et, en plus, il est mal centré!

Pour éviter les allers-retours entre le barillet et le P.O.(d'accord, ça réchauffe et ça muscle:be:), il y a moyen de pincer une webcam sur le bord du tube, à l'opposé de la mire, cétipabô?

Je vous recommande la bidouille!
