Et pourquois pas construire sa propre monture equatoriale?

DeepskyM13

Par DeepskyM13
dans Les bricoleurs

Messages recommandés

norma

norma

Posté
Posté

Impressionnant l'allemand ! Bon, ce n'est pas à la portée de tout un chacun même de nombreux bricoleurs très bien outillés ... Ce qui ne serait pas le cas d'une monture anglaise (puisque je pense que toutes façons, si capacité élevée, ont reste dans le fixe). perso, j'y pense.

Au passage, bonjour José et tous les amateurs bien sur.

haroun17

haroun17

Posté
Posté

Bonjour DeepskyM13,



La monture de ma 160 Manent provient des mains de Pierre BOURGE en personne.



L'axe polaire de 50 mm de diamètre est constitué par un moyeu de char fixé sur un support en fer et en béton. Un cercle denté en bronze comporte 600 dents taillées par M. MANENT.



L'axe de déclinaison, perpendiculaire à l'axe polaire, est en acier étiré de 35mm pour une longueur de 75cm. Cet axe tourne dans deux coussinets en bronze qui ont été emprisonnés aux deux extrémités d'un épais cylindre en alpax.

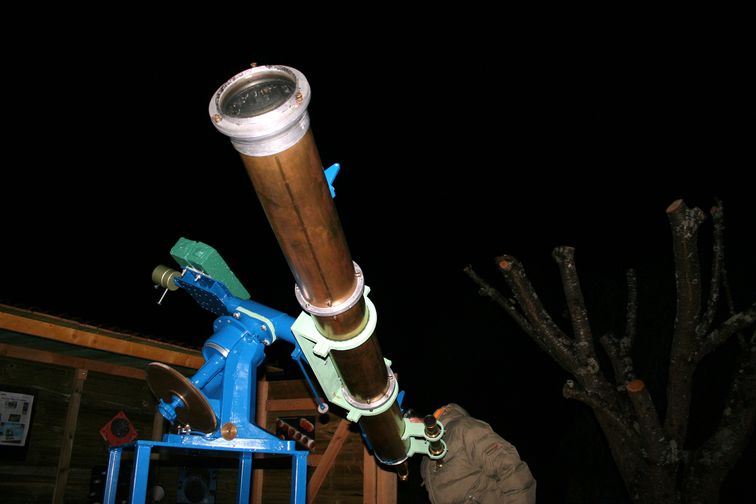

Voici la bête :

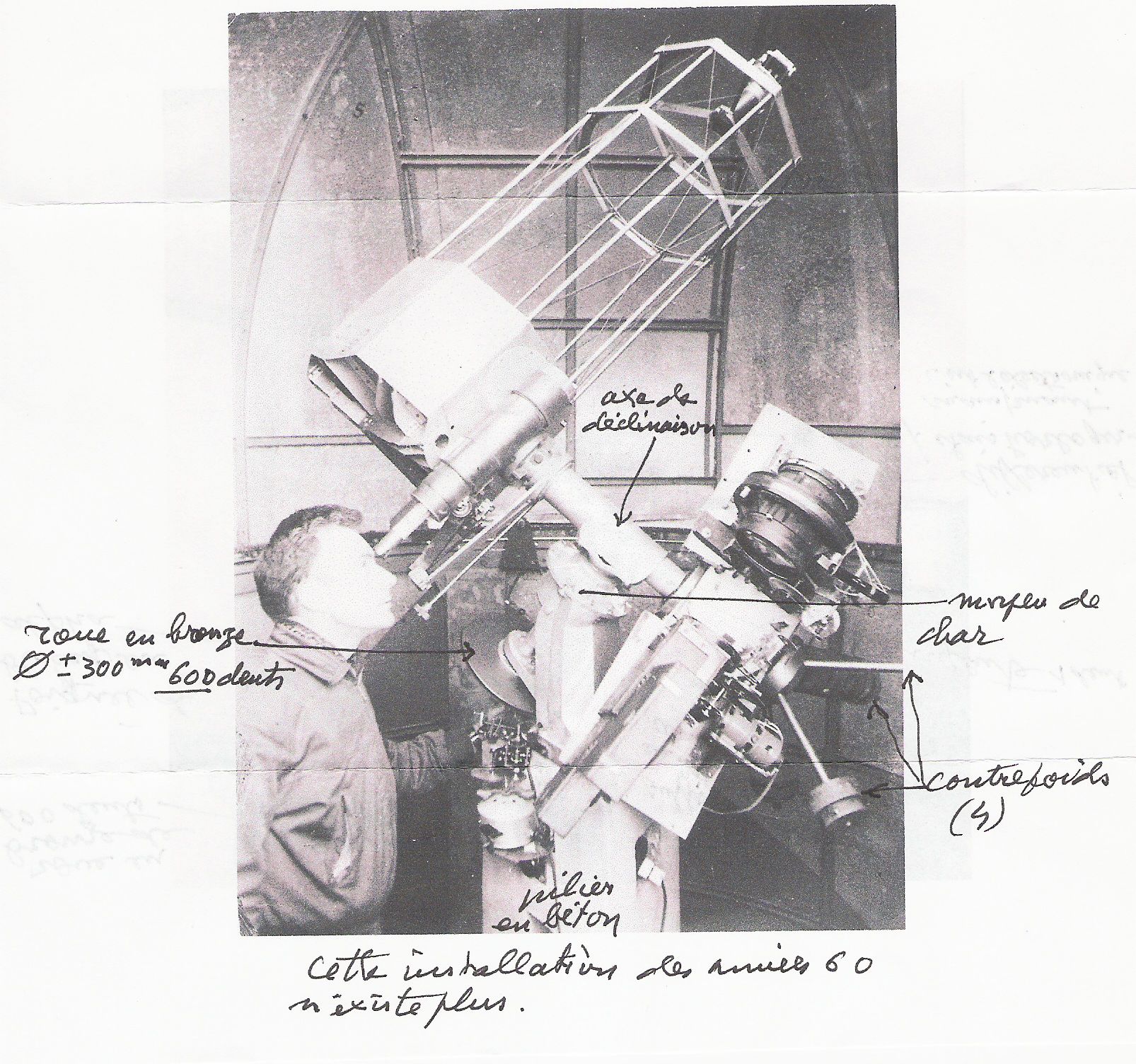

Ici avec l'installation de Pierre BOURGE dans les années 60




La même monture en cours de rénovation





moonmaniac

moonmaniac

Posté
Posté

Ah...Pierre Bourge...ses bouquins et ses idées géniales m'ont fait rêver dans les années '80. Sa monture basée sur un secteur lisse et un axe venant de l'essieu d'une 2CV...



...Respect, Monsieur Bourge!!

fiontus

fiontus

Posté
Posté

Bonjour!

Heu, l'allemand, c'est vraiment un pro en fait, le bâti en alu moulé (donc réalisation du moule et coulage de l'alu à chaud, bonjour!), une fraiseuse à tailler les engrenages, plusieurs tours et fraiseuses...



De mon côté je n'ai que le matos "de base": tour et fraiseuse traditionnels.



Sinon, réaliser sa monture c'est une bonne idée je trouve :D

Pierre

Pierre

Posté
Posté
Bonjour!

Heu, l'allemand, c'est vraiment un pro en fait, le bâti en alu moulé (donc réalisation du moule et coulage de l'alu à chaud, bonjour!), une fraiseuse à tailler les engrenages, plusieurs tours et fraiseuses...





Moulage en coquille vue l'épaisseur, bonjour le boulot ...

gordini

gordini

Posté
Posté

en poste fixe on peut le faire on a pas la contrainte du poids

à la bourrin plus c'est lourd mieux c'est :be:

une bonne monture à berceau !!!

après si on veut une monture transportable c'est autre chose.

kenaroh

kenaroh

Posté
Posté
l'idée vien d'un allemand

Pas franchement nouveau comme idée :rolleyes: j'en ai déjà fabriqué quatre, pas comme celle présentée ici évidemment (faut déjà avoir accès à des machines-outils de bonne facture) mais ce fut une pratique courante avant que l'astronomie amateur ne devienne l'astro-fric des nantis...

DeepskyM13

DeepskyM13

Posté
  • Auteur
Posté

Salut kenaroh,



Pas franchement nouveau comme idée :rolleyes: j'en ai déjà fabriqué quatre, pas comme celle présentée ici évidemment (faut déjà avoir accès à des machines-outils de bonne facture) mais ce fut une pratique courante avant que l'astronomie amateur ne devienne l'astro-fric des nantis...



je sais que l'idée vien pas de lui.. c'est une façon de parlé.. :) mais de la façon toute professionnel de la faire.. sa laisse bouche bée..:rolleyes:

Pierre

Pierre

Posté
Posté

) mais de la façon toute professionnel de la faire.. sa laisse bouche bée..:rolleyes:



Les modes d'obtention des surfaces mécaniques sont courants dans ces domaines de précision.



Roue dentée : tailleuse d'engrenage

Surface de révolution : tour

Surface plane : fraiseuse

Portée de roulement : rectification



Etc.



Ce qui m'épate en revanche, c'est l'utilisation de la fonderie pour le capotage.

kiwi74

kiwi74

Posté
Posté

La vache, il y en a qui sont vraiment très doué !!!!!





Sujet transféré dans la rubrique "Bricolage" ;)

zeubeu

zeubeu

Posté
Posté

"Va lui lui expliquer qu'il s'est planté dans sa conception"



On peut tout m'expliquer, je suis ouvert aux critiques si elles sont constructives.

Et ça peut servir à d'autres. ;-)



Fred.

gglagreg

gglagreg

Posté
Posté

en tous cas grand bravo Zeubeu



:pou:



et puis de toutes les montures celle en fer à cheval est la plus esthétique et de loin



:beer:



Gg

Phil.

Phil.

Posté
Posté

Magnifique Zeubeu !



Quel boulot superbe, ce n’est pas donné à tout le monde de pouvoir faire un tel montage. :rolleyes:



Il faut être très bien outillé pour faire cela (boiserie, découpe tôlerie, soudure, petite mécanique et toute la mécanique fixation transmission par courroies…ext.…ext.



En tout cas, vraiment un beau travail!



Phil.

zeubeu

zeubeu

Posté
Posté

"Il faut être très bien outillé pour faire cela (boiserie, découpe tôlerie, soudure, petite mécanique et toute la mécanique fixation transmission par courroies…ext.…ext."



Pour cette monture, pas de soudure, ni de découpe de tôle.

Juste de la découpe de contre plaqué avec la défonceuse, après c'est du vissage/collage.

La bande en inox qui est plaquée contre le secteur, je l'ai faite faire sur mesure pour une vingtaine d'euros.

Les pièces en alu ont aussi été découpées sur mesure, après c'est du perçage/taraudage pour l'assemblage.



C'est bien moins exigeant en outil que pour faire une monture allemande.



Fred

Pierre

Pierre

Posté
Posté
"



C'est bien moins exigeant en outil que pour faire une monture allemande.



Fred



Atta, atta, il n'empêche que le chemin de roulement et son positionnement par rapport son axe de rotation demande une certaine précision ... Ta réalisation mérite d'être mentionné, vous n'êtes pas nombreux à avoir eu l'idée et les moyens de mettre une monture à berceau !!



Son petit nom, c'est Palomar ? ;)

zeubeu

zeubeu

Posté
Posté

"il n'empêche que le chemin de roulement et son positionnement par rapport son axe de rotation demande une certaine précision ..."



C'est clair que c'est de l'artisanal de chez artisanal...

Je ne suis pas ingénieur et je n'ai pas utilisé de logiciel de CAO ou autre, j'ai fait ça comme je le sentais et au pif pour les dimensions.

Je n'aurai jamais la prétention de dire que ma monture est meilleure qu'une monture à 12 000 euros.



Mais pour 250 euros de CP, 200 euros de Pic Astro et encore 100 ou 200 euros pour la quincaillerie j'ai une monture qui supporte un tube lourd.

J'ai mesuré une EP à +10 -10 que j'arrive à corrigé à peu près en autoguidant. ;-)

Bien sûr elle n'est pas parfaite, mais ça fonctionne !!



"à avoir eu l'idée et les moyens de mettre une monture à berceau"



C'est justement par manque de moyen que je n'ai pas acheté du tout fait Hi-Tech ... :-)

Pierre

Pierre

Posté
Posté
...



C'est clair que c'est de l'artisanal de chez artisanal...

Je ne suis pas ingénieur et je n'ai pas utilisé de logiciel de CAO ou autre, j'ai fait ça comme je le sentais et au pif pour les dimensions.



...



C'est ça qui est intéressant, le pif, l'empirique !!



Je suis sérieux, tu as visiblement bien senti le dimensionnement des pièces constituant ta monture :be:

  • 1 mois plus tard...
kepler200

kepler200

Posté
Posté
Mais pour 250 euros de CP, 200 euros de Pic Astro et encore 100 ou 200 euros pour la quincaillerie j'ai une monture qui supporte un tube lourd. ....
Ca fait quand même dans les 600-700€ de dépenses. Faut pas se louper non plus.

En tout cas, jolie réalisation. Mais une petite remarque, dommage de ne pas avoir mis le même soin que la monture pour les "bidouilles" autour (genre l'alim qui traîne, les altères ficellées à la "one again", les câbles en vrac....).



PS : ca du être marrant le réglage du picastro....

indyanhorse

indyanhorse

Posté
Posté

En monture lourde pour un telescope qui ne bouge pas, il y a la possibilité d'utiliser une boite de vitesse.

Les moteurs de moto deux temps ont une bonne démultiplication et une pignonnerie peu sensible aux grains de sable, des points de fixation partout. Il y a a eu des articles dans les vieux sky and télescope americains, des immenses lunettes de 4mètres de focale, avec un mandrin de perceuse qui prend l'axe principal à la base ou mê^me une boite de vitesse automobile si besoin.
