Bonjour,



J'essaye de comprendre d'ou viens le bruit (électronique?) qui apparait au final sur certaines de mes photos.

Par exemple, sur cette photo de M31, on peut voir un trait en bas sur la largeur de la photo.

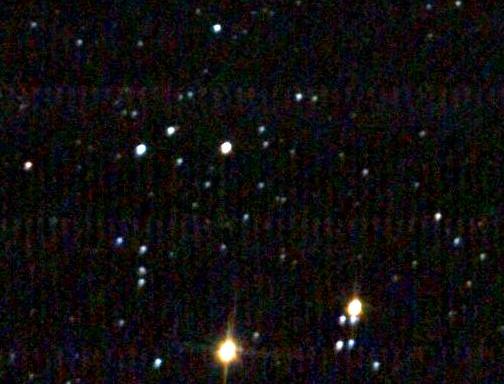

EN zoom, cela donne:



Quel peut être l'origine de ce bruit?

Et surtout, comment l'éliminer?



Merci d'avance pour vos idées / conseils!





PS: la photo a du coma et autres petits défauts.

http://www.webastro.net/forum/showthread.php?t=70262

[IIIIIKK]

Bizarre cette chose ! Je ne vois pas ce que cela peut être mis à par un problème électronique.



C'est quoi comme imageur que tu utilises ?

[ursus]

Bizarre cette chose ! Je ne vois pas ce que cela peut être mis à par un problème électronique. C'est quoi comme imageur que tu utilises ?



Nikon D 700 au foyer d'un Skywatcher 200/1000 sur HEQ5.



60 poses de 30 secondes, Dark, offset, flat ... traité via Iris

[syncopatte]

Y aurait pas moyen de s'en débarrasser en décalant chaque prise de l'ordre de quelques pixels?



Patte.

[IIIIIKK]

Nikon D 700 au foyer d'un Skywatcher 200/1000 sur HEQ5.



60 poses de 30 secondes, Dark, offset, flat ... traité via Iris



As-tu le même phénomênes sur tes darks ? Ou éventuellement offset, mais j'en doute.



Qu'est-ce que tu appelles "sur certaines photos", tu n'as pas ça à chaque fois ? La, c'est encore plus bizarre !

[ursus]

As-tu le même phénomênes sur tes darks ? Ou éventuellement offset, mais j'en doute.



Qu'est-ce que tu appelles "sur certaines photos", tu n'as pas ça à chaque fois ? La, c'est encore plus bizarre !



Certaines photos:

M27 RAS

M31 --> le deux bandes du bas

NGC 7000--> plein de bandes

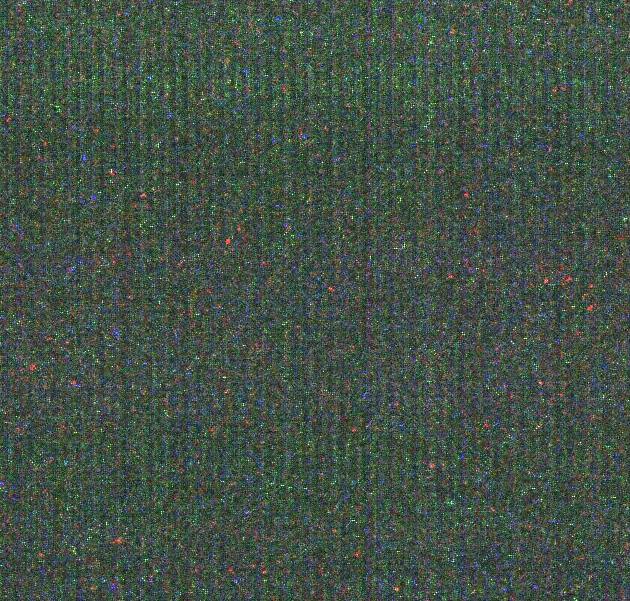

pour le dark: il y a une trame que je retrouve sur les offsets





Cependant les darks, offsets, flat devraient corriger les défauts du capteur?

Les bandes ne sont pas systématiques???

[IIIIIKK]

Tes darks sont très très très bruité il me semble, c'est combien de minutes ?



C'est d'autant plus bizarre que d'après ce que tu décris, c'est un phénomêne qui n'existait pas avant. Il a quel age cet appareil ?



Tu travailles à ISO combien par hasard ?

[syncopatte]

Le plus simple serait de donner un maximum d'infos.



Iiiiiiik pose un tas de questions (essentielles) et faut compiler tout cela.



Pas facile pour ceux qui voudraient t'aider.



Patte.

[ursus]

Tes darks sont très très très bruité il me semble, c'est combien de minutes ?



C'est d'autant plus bizarre que d'après ce que tu décris, c'est un phénomêne qui n'existait pas avant. Il a quel age cet appareil ?



Tu travailles à ISO combien par hasard ?





L'image du dark est l'addition de Dix dark de 30s que j'ai poussé via la fonction ddp de Iris.

ISO 800

L'appareil est "neuf" (un an)

[IIIIIKK]

Le plus simple serait de donner un maximum d'infos.



Iiiiiiik pose un tas de questions (essentielles) et faut compiler tout cela.



Pas facile pour ceux qui voudraient t'aider.



Patte.



Excellente remarque Patte !



Il faudrait effectivement que tu réédites ton premier message Ursus et mettes toutes les infos que tu as fournis au fur et à mesure des posts.



De mon coté, je sèche ! Si l'appareil est neuf, que tu travailles à 800 ISO, normallement il ne devrait pas y avoir cette espèce de trame que apparait sur les photos. Tu confirmes que tu n'as pas ce phénomêne sur tous tes clichets ?



Cette trame existe sur tes darks, mais je ne sais pas si c'est normal ou pas, n'ayant jamais poussé mes darks à fond. Il va falloir l'aide de gens plus compétant. En attendant réédite ton message pour que les prochaines personnes qui viendront t'aider aient le maximum de renseignements.

[ursus]

Le plus simple serait de donner un maximum d'infos.



Iiiiiiik pose un tas de questions (essentielles) et faut compiler tout cela.



Pas facile pour ceux qui voudraient t'aider.



Patte.



Bon, je vais essayer de tout dire...



materiel: Skywatcher 200/1000, HEQ5, Eqmod, Carte du ciel, Nikon D700, Iris, ImageJ



Je prends les photos en mode raw sans "filtre" en 14 bits à iso 800

pour M31: 60 poses de 30s, 30 dark de 30s, 30 offsets (1/8000s) et flat (1/60s avec boite à flat bricolée maison)



J'utilise Iris pour le traitement:

- decodage raw vers pic

- pretraitement:

faire un offset/ dark (noir non optimisé) /flat

soustraire offset, dark, diviser flat field



- registration image stellaire (appariement global)

- addition d'une séquence (essayé mediane, sigma, sigma clipping, ponderation adaptative)

- apres balance RGB/ rehaussement de la dynamique/ des couleurs

- puis un petit coup de balance de blanc pour les couleurs.



que dire d'autre?

[ursus]

Excellente remarque Patte !



Il faudrait effectivement que tu réédites ton premier message Ursus et mettes toutes les infos que tu as fournis au fur et à mesure des posts.



De mon coté, je sèche ! Si l'appareil est neuf, que tu travailles à 800 ISO, normallement il ne devrait pas y avoir cette espèce de trame que apparait sur les photos. Tu confirmes que tu n'as pas ce phénomêne sur tous tes clichets ?



Cette trame existe sur tes darks, mais je ne sais pas si c'est normal ou pas, n'ayant jamais poussé mes darks à fond. Il va falloir l'aide de gens plus compétant. En attendant réédite ton message pour que les prochaines personnes qui viendront t'aider aient le maximum de renseignements.







Je te confirme. pas surtout les clichés...

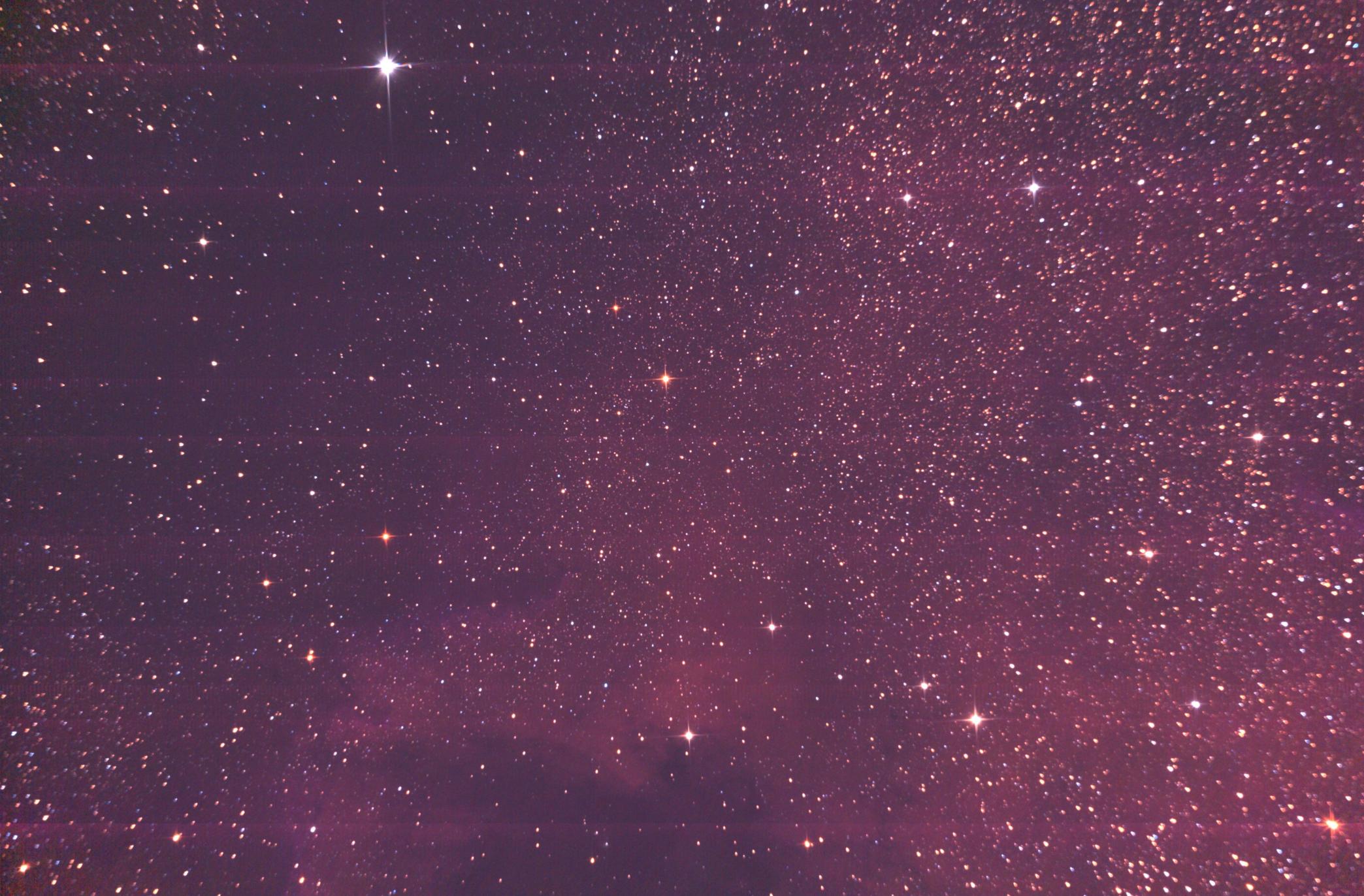

le dernier en date:



j'ai poussé un peu sur le rouge...;=)

[IIIIIKK]

Cette photo nous montre un deuxième phénomêne, ces "bandes de bruit" n'apparaissent que sur une ligne horizontale où il y a une étoile de magnitude faible, donc une étoile brillante (c'est pareil sur M31). Le fait que cela soit tout le temps horizontal et pas vertical est bizarre.



Bon après, je ne vois pas quoi faire de cette information... Tu n'as pas constaté le même phénomêne sur les photos diurnes par hasard ?



Si tu peux constater le même problème de jour, je tablerais plus sur un problème de l'appareil.... Il est encore sous garantie ?

[IIIIIKK]

Essaye de voir en prennant des photos en JPEG si le problème existe toujours (Peut être que le passage de raw vers pic sous Iris pose des problèmes). Ou plus simple, tu regardes sur l'écran du nikon si ce bruit apparaît.

[ursus]

Cette photo nous montre un deuxième phénomêne, ces "bandes de bruit" n'apparaissent que sur une ligne horizontale où il y a une étoile de magnitude faible, donc une étoile brillante (c'est pareil sur M31). Le fait que cela soit tout le temps horizontal et pas vertical est bizarre.



Bon après, je ne vois pas quoi faire de cette information... Tu n'as pas constaté le même phénomêne sur les photos diurnes par hasard ?



Si tu peux constater le même problème de jour, je tablerais plus sur un problème de l'appareil.... Il est encore sous garantie ?



Oui toujours horizontales.



Les photos diurnes sont belles. Je re essayerai demain matin.

Je remettrais tout en réglage "usine" pour voir...il y a tant d'option :=)

[xanax]

on dirait des interférence magnétique sur le capteur, tu as le pc assez éloigné ?.

ou peut être une source aimanté proche ?, comment est alimenté ton apn ?

[airconone]

Cette photo nous montre un deuxième phénomêne, ces "bandes de bruit" n'apparaissent que sur une ligne horizontale où il y a une étoile de magnitude faible, donc une étoile brillante (c'est pareil sur M31). Le fait que cela soit tout le temps horizontal et pas vertical est bizarre.



C'est vrais tient!!!

Y a une grosse etoile sur chaque bandes.

A mon avis c est la bonne piste suivre. Ca fais comme des franges.



On cherche on cherche.

[pascvale13]

Baisser les ISO à 400 !

Faire des poses plus longues au moins 1 mm, c'et possible en fignolant la MES!

cordialement

Pascal

[david.d]

Bonjour Ursus,



Bon, je te confirme qu'il s'agit d'un pb electronique de ton imageur. Maintenant je ne sais pas si ce pb affecte tous les Nikon D700 ou si il s'agit juste du tien. A voir si d'autres "forumeurs" en sont équipés.



Pour la partie technique : il semblerait, au vue des images, qu'il s'agisse d'un défaut dans la chaine de pretraitement hard du signal : au niveau du CDS (double échantilloneur corrélé), et ton capteur doit posséder manifestement au moins deux chaines de sortie signal qui s'entrelacent. Une fonctionne bien et l'autre a un défaut.



A bientot



David

[ursus]

on dirait des interférence magnétique sur le capteur, tu as le pc assez éloigné ?.

ou peut être une source aimanté proche ?, comment est alimenté ton apn ?





Le pc est à 2 m du capteur. PC posé sur une table en alu.

APN alimenté par sa propre batterie (trop courte d'ailleurs).



Je me suis demandé si cela ne venait pas des câbles USB. Comment le savoir? Changer de câble?



J'essaierai quand le pluie aura cessé!

[ursus]

Baisser les ISO à 400 !

Faire des poses plus longues au moins 1 mm, c'et possible en fignolant la MES!

cordialement

Pascal



Oui pour les ISO 400, j'ai testé le bruit thermique de mon APN hier comme le conseil T. Legault dans son livre. Je suis tombé sur 400/ 500 max pour l'iso. Après le bruit augmente significativement.



Augmenter le rapport signal/bruit en augmentant le temps de pose me semblait être une solution. Il faut que je regarde les photos bruts pour voir si le signal est là.

Pour l'instant je suis limité à 30s...les longues poses ne sont pas autorisés par le PC chez Nikon.



C'est dans la liste des investissements....

[ursus]

Bonjour Ursus,



Bon, je te confirme qu'il s'agit d'un pb electronique de ton imageur. Maintenant je ne sais pas si ce pb affecte tous les Nikon D700 ou si il s'agit juste du tien. A voir si d'autres "forumeurs" en sont équipés.



Pour la partie technique : il semblerait, au vue des images, qu'il s'agisse d'un défaut dans la chaine de pretraitement hard du signal : au niveau du CDS (double échantilloneur corrélé), et ton capteur doit posséder manifestement au moins deux chaines de sortie signal qui s'entrelacent. Une fonctionne bien et l'autre a un défaut.



A bientot



David



Bonjour David,



Ouf...

tu m'as perdu dans tes explications. Pourrais tu décoder?

Si je comprends bien, c'est plus lié au boitier photo qui a une imperfection?



A bientot



Ursus

[david.d]

Re,



Oui je pense que c'est un défaut du boitier . Maintenant soit c'est un pb de serie sur les D700 (voir avec d'autres 'astro-utilisateurs') soit c'est lié à spécifiquement à ton boitier. Dans ce cas garantie, échange etc ....

Vu les images et le défaut soupconné je pense que c'est lié à ton boitier.



Pour la partie technique (et mes hypothèses), en restant le plus simple possible:

En fait à la sortie du détecteur chaque pixel sort 2 signaux à la suite : un de référence et un dit de signal, pour connaitre la valeur réelle du signal sur un pixel et éliminer des bruits basses fréquences on échantillonne pour chaque pixel la valeur des 2 signaux et on soustrait. (c'est le CDS, le double échantillonneur corrélé). Sur les gros détecteurs plusieurs sorties sont en paralleles , la je pense que les sorties s'organisent une colonne sur deux, et l'une des sorties avec sa circuiterie de CDS à un défaut (genre un ampli qui a du mal à revenir à zero apres un fort signal, ce qui serait en relation avec les étoiles lumineuses).



Voila ce que m'évoque tes problèmes.



David

[ursus]

Re,



Oui je pense que c'est un défaut du boitier . Maintenant soit c'est un pb de serie sur les D700 (voir avec d'autres 'astro-utilisateurs') soit c'est lié à spécifiquement à ton boitier. Dans ce cas garantie, échange etc ....

Vu les images et le défaut soupconné je pense que c'est lié à ton boitier.



Pour la partie technique (et mes hypothèses), en restant le plus simple possible:

En fait à la sortie du détecteur chaque pixel sort 2 signaux à la suite : un de référence et un dit de signal, pour connaitre la valeur réelle du signal sur un pixel et éliminer des bruits basses fréquences on échantillonne pour chaque pixel la valeur des 2 signaux et on soustrait. (c'est le CDS, le double échantillonneur corrélé). Sur les gros détecteurs plusieurs sorties sont en paralleles , la je pense que les sorties s'organisent une colonne sur deux, et l'une des sorties avec sa circuiterie de CDS à un défaut (genre un ampli qui a du mal à revenir à zero apres un fort signal, ce qui serait en relation avec les étoiles lumineuses).



Voila ce que m'évoque tes problèmes.



David



Ok merci, je comprends.

Ce qui m'embête un peu c'est le coté aléatoire/ pas toujours vu. Je verrais si il y a une évolution...
