Construction Monture Alemande pour gros diamètre

[proisy]

bonjour ,+1 pour le picastro en plus tu peux parametrer par rapport au nombre

de dents de ta roue, la demultiplication et le nombre de pas des moteurs

il faud un port serie ou un adaptateur usb serie

pascal

[Hatsu]

Parcontre si je comprends bien pour acheter des circuit imprimé il faut adhérer à l'association ?



Pour ce qui est des composant, apparement le pack de gotronic n'existant plus, vous avez pris vos composants chez qui ?

[benjamindenantes]

Parcontre si je comprends bien pour acheter des circuit imprimé il faut adhérer à l'association ?



Pour ce qui est des composant, apparement le pack de gotronic n'existant plus, vous avez pris vos composants chez qui ?



Je ne sais pas, je l'ai trouvé tout monté en occas dans les annonces webastro.

[Hatsu]

Sans être indiscret il était a combien?

[benjamindenantes]

Je ne me souviens plus mais...



Sans moteurs, c'est moins de 100 euros. Après, acheter avec les moteurs peut être un bon plan car chez astrimage, ils orientaient beaucoup vers des moteurs escap qui sont d'excellents moteurs. Du coup, tu peux trouver l'ensemble a un très bon prix.



Passes une annonce de recherche dans les petites annonces.

[scoubidoo72]

Parcontre si je comprends bien pour acheter des circuit imprimé il faut adhérer à l'association ?



Pour ce qui est des composant, apparement le pack de gotronic n'existant plus, vous avez pris vos composants chez qui ?



Oui il faut adhérer à l'association pour pouvoir commander les circuits imprimé et le microcontroleur PIC programmé.

Sinon le kit Gotronic existe toujours, sauf que lorsque l'on rajoute la référence au panier elle est noté indisponible, c'est normal.

J'ai monté le mien il y a moins d'un an et tous s'est passé nickel.

[Hatsu]

En faite le référence n'existe plus sur leur site, et si on commande en choisissant 1par 1 le prix n'est plus le même , je pense que le mieux est de peut être contacter astrimage ?

[proisy]

bonjour, voici la monture avec le 250 il a l air petit il me reste a faire la mise en station et faire la mesure de l ep

pascal

[/img]

[Invité chibani]

C'est impressionnant ce que tu es arrivé à fabriquer.



Je te souhaite une bonne continuation.



Bravo.

[Hatsu]

Elle est bien sympas, il reste plus qu'a attendre les test



Bon par-contre j'ai contacter Astrimage, et il n'y a plus de stock de composant pour Picastro et Astrimage est en cours de dissolution

[benjamindenantes]

Elle est bien sympas, il reste plus qu'a attendre les test



Bon par-contre j'ai contacter Astrimage, et il n'y a plus de stock de composant pour Picastro et Astrimage est en cours de dissolution



Ça c'est pas une bonne nouvelles pour les bricoleurs...

[albanc]

Tu pourrais contacter l'auteur de cette monture (il parle Français) et voir s'il veut bien te ceder les droits pour construire 1 unité :

http://www.zytratech.com/zytra-tech-eq-z/



C'est probablement la monture amateur la plus "pro" construite jusqu'ici...

Modifié 18 mars 2015 par albanc

[scoubidoo72]

bonjour, voici la monture avec le 250 il a l air petit il me reste a faire la mise en station et faire la mesure de l ep

pascal

[/img]



Félicitation, elle est chouette ta monture. J'espère que la mienne aura aussi fier allure quand elle sera finit.

Amuse toi bien avec ton nouveau joujou



Samuel

[Hatsu]

Bonjour,



Petite question comment régler vous vos axe des latitude?

[proisy]

bonjour, un picastro est a vendre sur sur le forum voisin

cordialement pascal

[coolman]

Allez-y faites tourner les plans...



Albéric



Oui à dispo sur youtube et en pdf sur ton site perso, je suis même prêt à faire le site quand tu auras les plans

[Hatsu]

bonjour, un picastro est a vendre sur sur le forum voisin

cordialement pascal



Forum voisin?

[proisy]

astrosurf dans les petites annonces

[Leimury]

Bonjour,

J'ai surement fais quelque chose de mal dans une autre vie, mais un ami me propose gentiment de me construire une monture équatoriale allemande car il possède une entreprise et a des machines à commandes numériques.

Je mets des sous de coté pour le couvrir de caisses de vin!



Donc je recherche des plans détaillés cotés d'une monture équatoriale allemande capable de supporter 40-50kg sans sourciller pour porter mon actuel Newton-254 à poste fixe, J'envisage du coup de trouver un tube optique Newton de 400 mini si je peux faire cette monture.



Bonjour,



Bonne chance



Vu ce que tu recherches ça risque d'être très compliqué si tu n'as pas accès au moulage pour certaines pièces.



Regardes voir du côté de Mathis Instruments : leur concept de machine conique est nickel sous nos latitudes.



Bon ciel

[jmponge]

Bonjour,

La nouvelle monture est quasiment terminée mais avant de réaliser la motorisation j'ai comme un doute, j'avais prévu à la base un entrainement

par courroie PolyV mais je me demande si un entrainement par galet ne le ferait pas. Merci pour vos précieux conseils.





[benjamindenantes]

Bonjour,

La nouvelle monture est quasiment terminée mais avant de réaliser la motorisation j'ai comme un doute, j'avais prévu à la base un entrainement

par courroie PolyV mais je me demande si un entrainement par galet ne le ferait pas. Merci pour vos précieux conseils.







Ça a de la gueule mais c'est étrange d'avoir construit tout ça sans avoir arrèter le type de transmission???



D'après mes petits essais, les courroies c'est quand même pas l'idéal. Ça a un coté élastique que j'ai pas aimé du tout. Au final cette souplesse revient a avoir un jeu très important.

Pas essayé les galets et la transmission par friction qui nécessite des pressions de contact élevées. (pour éviter les glissement)

J'ai essayé aussi des réducteurs mécanique. Le planétaire avait trop de jeu à mon goût et l'harmonic drive avait une ep importante et rapide.



Au final, c'est la bonne vieille roue et vis sans fin qui donnait les meilleurs résultats. (+/-8 avec un jeu faible)



Voir le fil sur ma monture pour les détails et mes petites constatations avec courbes d'ep: (très artisanal par rapport à la tienne)



http://www.webastro.net/forum/showthread.php?t=112440&page=3

[jmponge]

Disons que pour la deuxième je voulais me passer d'embrayage sur les axes, l'erreur périodique n'est pas la priorité, je ne fais que du visuel.



Merci pour ta réponse.

[scoubidoo72]

Bonjour,

La nouvelle monture est quasiment terminée mais avant de réaliser la motorisation j'ai comme un doute, j'avais prévu à la base un entrainement

par courroie PolyV mais je me demande si un entrainement par galet ne le ferait pas. Merci pour vos précieux conseils.







Elle est chouette ta monture avec une finition digne d'une construction professionnel.

Pour ce qui est de l'entrainement j'ai opté sur la mienne comme benjamindenantes pour un système roue et vis sans fin dont je suis totalement satisfait. Par contre je n'ai pas essayé d'autres système mais le système à galet à l'air de plutôt bien fonctionner un bon exemple étant les montures Trassud.



Samuel

[jmponge]

La première est avec roue dentée et vis sans fin (en page 5 de ce fil), cette fois j'ai voulu essayer autre chose plus minimaliste

et plus compact, ce sera un entrainement par courroie, les galets sont trop complexes pour moi, si je ne suis pas satisfait et bien je

reverrai ma copie, c'est gentil pour l'aspect professionnel mais la photo est flatteuse...

[proisy]

Elle est chouette ta monture avec une finition digne d'une construction professionnel.

Pour ce qui est de l'entrainement j'ai opté sur la mienne comme benjamindenantes pour un système roue et vis sans fin dont je suis totalement satisfait. Par contre je n'ai pas essayé d'autres système mais le système à galet à l'air de plutôt bien fonctionner un bon exemple étant les montures Trassud.



Samuel



bjr ,c est pour porter combien?

[jmponge]

30 kilos d'instrument.

[Hatsu]

Parcontre je me posait une question, dans la discutions à un moment vous parliez qu'il n'y avais pas de fabriquant de composant pour monture lourde, il y a vraiment un si grande demande sur ça?

[Leimury]





Bel engin !



En plus elle semble équilibrée sur le pivot de latitude, c'est un gros plus pour la stabilité du truc.



Très bel engin

[jmponge]

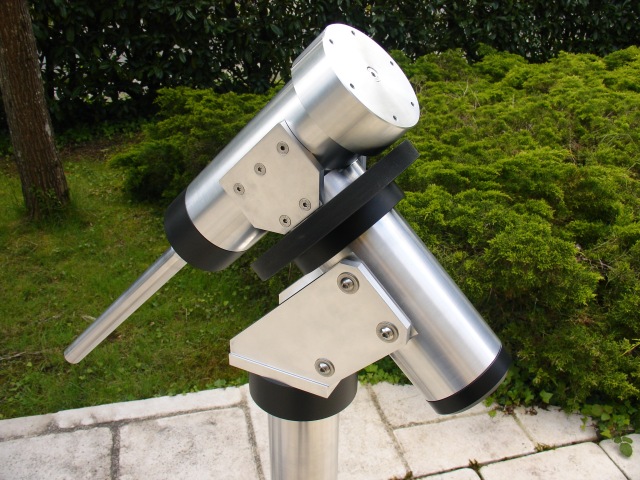

Bonjour,



La monture est terminée, entrainement par courroie avec deux galets tendeurs, avant de faire l'électronique pouvez-vous me dire si ce genre de commande

moteur pas à pas ( http://www.gotronic.fr/art-commande-de-pas-a-pas-big-easydriver-20223.htm ) peut être piloté par autre chose qu'un microcontrolleur

un 555 en oscillateur par exemple.



Merci d'avance.





Entrainement de l'AD déverrouillé.



Verrouillé, c'est la même chose pour la déclinaison.



Les pièces principales.

[AstroFilDu76]

Waouh !!! Ton carnet de commandes est plein non ??
