jmponge

jmponge

Posté
Posté

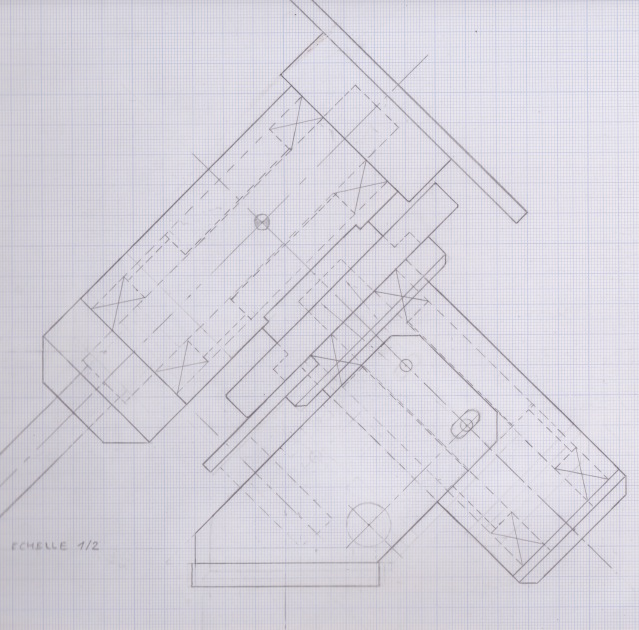

Les axes font 40mm de diamètre, les roulements des contacts obliques à double rangées de billes

les tubes en 2017 ont 100mm de diamètre, 200mm de long et 10mm d'épaisseur.

Elle pèse 22kg environ.



Mais elle est moins costaud que la tienne. ;)

dob300

dob300

Posté
Posté

Tu crains pas trop pour le pomC pour la poulie ? c'est une vacherie cette matière au niveau coeff de dilatation .

Belle construction !!

Carl

Carl

Posté
Posté
Bonjour,

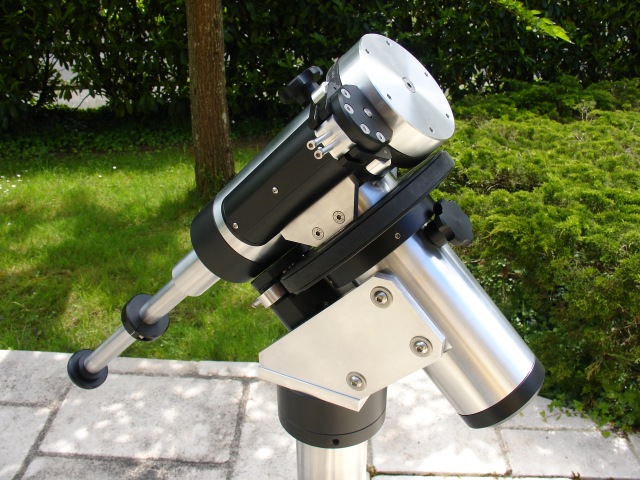

La monture est terminée, entrainement par courroie avec deux galets tendeurs, avant de faire l'électronique pouvez-vous me dire si ce genre de commande

moteur pas à pas ( http://www.gotronic.fr/art-commande-de-pas-a-pas-big-easydriver-20223.htm ) peut être piloté par autre chose qu'un microcontrolleur

un 555 en oscillateur par exemple.



Merci d'avance.

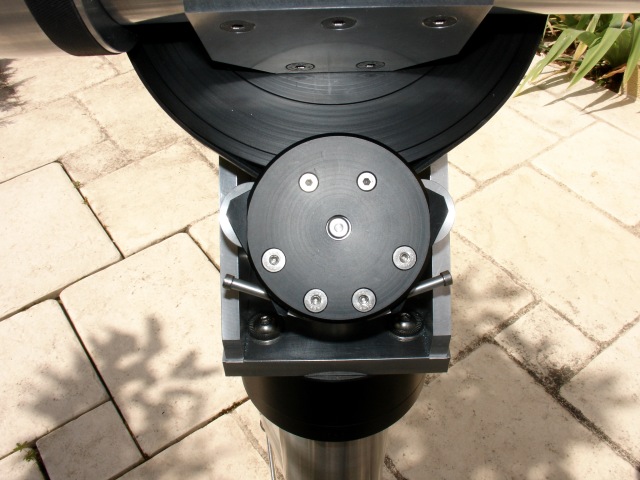

Entrainement de l'AD déverrouillé.

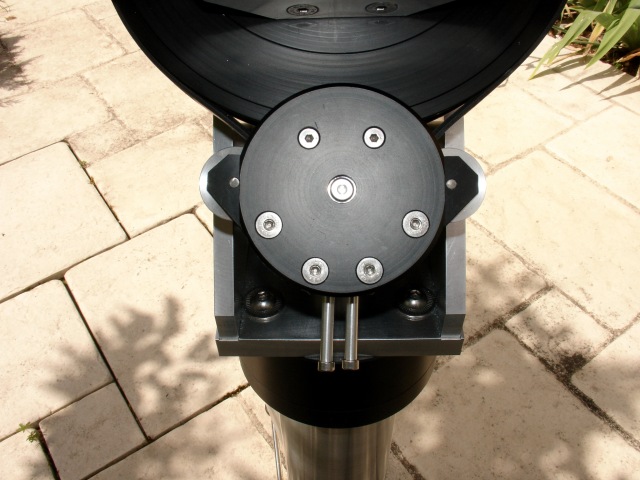

Verrouillé, c'est la même chose pour la déclinaison.




Les pièces principales.


Bonjour jmponge, oui tu peux utilisée ce type de driver de moteur pas a pas sans µc. Il y a 3 signaux pour commandé ce driver; ENABLE, le DIR pour indiqué le sens de rotation, et le STEP qui est l'incrément de pas que tu peux généré avec un générateur de signaux carré ou avec un NE555 câblée dans cette dernière fonction.

jmponge

jmponge

Posté
Posté

Non dob 300, c'est pour du visuel, le pomC a des inconvénients mais c'est un tel plaisir à usiner. ;)



Merci Carl, je le subodorais mais n'étant pas une pointure en électronique et une véritable tanche en informatique, un µC pfffu... ;)



Nan xs_man, ce n'est pas une finition pro, les photos sont trompeuses. ;)

benjamindenantes

benjamindenantes

Posté
Posté

Superbe pièce jm et pour rebondir sur ce que dit xs man, il y a beaucoup de "pros" qui ne finissent pas aussi bien leurs pièces.



Pour le pilotage, pourquoi pas un picastro? Tu pourrais accéder au goto et à l'autoguidage

  • 4 semaines plus tard...
  • 4 semaines plus tard...
Hatsu

Hatsu

Posté
Posté

Bonjour, j'ai avancer sur ma monture,



Donc voici a quoi devrais resembler la bete a la fin






Pour le moment j'ai fait les plateaux, les arbres (diam 40) j'ai les palier, les roue sont presque terminer, il me reste plus que le petites bricoles et l’Électronique :)



Pour ce qui est de la commande:



je pense partir sur un picastro d'ocase (car neuf c'est un poil difficile maintenant :( )



mais j'ai vu des conception a base de carte Arduino, c'est mieux??



Par-contre pour les PAP je sais pas trop quoi prendre en terme de couple et nombre de pas, des idées?

proisy

proisy

Posté
Posté

bonjour beau projet , attention a la liaison axe ascension droite declinaison pour les flexions ,

pour les moteurs moi ce sont des 400 pas 35n cm 12v selectronics

ca tourne correctement si tu veux tu peux mettre des 90n cm 200pas meme adresse avec le picastro il sont plus gros en 3v il faud mettre des resistances sur le picastro c est prevu

amicalement

benjamindenantes

benjamindenantes

Posté
Posté (modifié)
Bonjour, j'ai avancer sur ma monture,



Donc voici a quoi devrais resembler la bete a la fin






Pour le moment j'ai fait les plateaux, les arbres (diam 40) j'ai les palier, les roue sont presque terminer, il me reste plus que le petites bricoles et l’Électronique :)



Pour ce qui est de la commande:



je pense partir sur un picastro d'ocase (car neuf c'est un poil difficile maintenant :( )



mais j'ai vu des conception a base de carte Arduino, c'est mieux??



Par-contre pour les PAP je sais pas trop quoi prendre en terme de couple et nombre de pas, des idées?



Malheureux! Corriges vite ces pièces en rouge et vérifies toutes tes esquisses.

Aucune ne doit avoir du bleu. C'est plus important que tu ne le pense car très vite ta 3D va être impossible a gérer.

Tu peux me faire confiance, je connais bien ce logiciel.



Pour ce qui est de ta construction, je dirais que la jonction entre l'axe AD et la tête de la monture est a dessiner bien plus sérieusement. Pour cette connexion il faut un truc très très rigide ce qui n'est pas le cas sur ton dessin.



Pour les moteurs, des nema17 en 200pas font très bien l'affaire. Tu as de toutes façons derrière une réduction mécanique qui multiplie le couple.

De plus, une monture bien équilibrée résiste très peu à la rotation donc ne nécessite pas des moteurs très puissants.

Modifié par benjamindenantes
benjamindenantes

benjamindenantes

Posté
Posté (modifié)

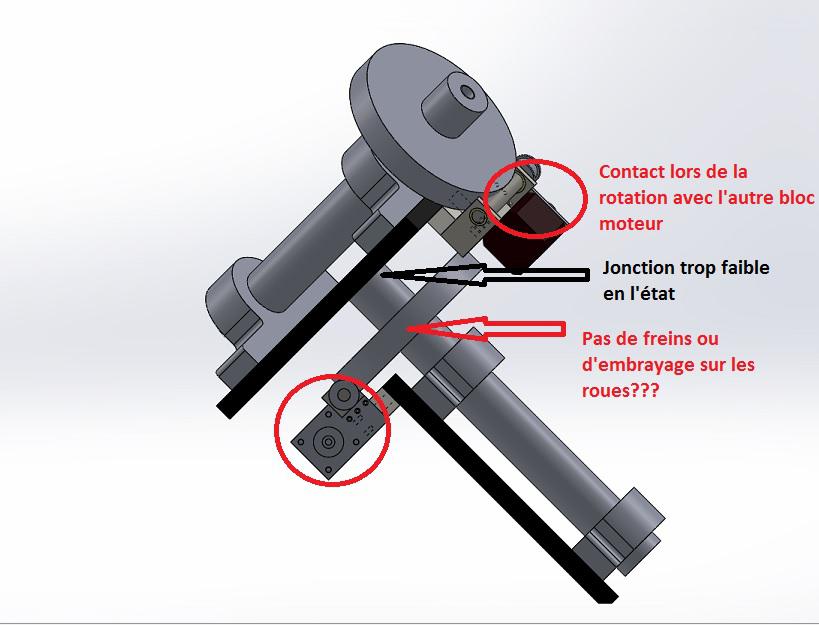

Le moteur de dec empêche la rotation complète. C'est pas obligatoire mais c'est quand même plus pratique. Définitivement la jonction axe AD/tête dec est trop faible.



Tu doit réduire au max la distance entre le roulement de l'axe ad et la tête dec afin de réduire le moment de flexion. (M= fxd)



En mettant le moteur dec sur le coté, tu pourrais faire une rotation complète tout en réduisant le moment de flexion.



Pas de freins ni d'embrayages?



Tu devrais prendre plus ton temps a faire un bon dessin avant de te lancer dans la fabrication.



Ps: si tu es intéressé par une autre 3D pour t'inspirer je peux te fournir la mienne. (SW2010)



Oui pour les moteurs. C'est ceux que j'ai sur ma monture et ils tournent très bien.

Modifié par benjamindenantes
Hatsu

Hatsu

Posté
Posté

Pour ce qui est de l’embrayage je le fait sur la vis comme tu peut le voir ici, pour le frein bonne question, je croyais que le PAP allais s'en charger.



Je veux bien ta 3D par contre j'ai SW 2014 >< ! De tout façon je peut l’ouvrir avec E-Drawings?



Je vais plancher pour ma jonction et le placement des PAP, je me demande même si je suis pas mieux a le mettre de l'autre coter de ma monture (Axe AD).




benjamindenantes

benjamindenantes

Posté
Posté

Ok tu comptes désaccoupler la vsf et la roue pour "libérer" ta monture...



Le truc c'est qu'il faudra que tu fasses gaffe a ne pas mettre ta vis en appui sur la roue. Tu dois garder un léger jeu de fonctionnement.



Je te prépare un fichier de ma monture.

Hatsu

Hatsu

Posté
Posté

Ok de toute façon le support de la vis sera en butée donc il n'y aura pas de problème, av voir avec les dilatation.



Merci pour le fichier.

Hatsu

Hatsu

Posté
Posté

voila la monture modifier, avec un passage de la motorisation de l'axe AD en partie basse pour limiter la flexion et un renfoncement de la liaison 79848_Sans_titre3.png



Du coup dans cette configuration la monture tourne complètement ;)



Hatsu

willoubu44

willoubu44

Posté
Posté

Salut Hatsu,



Je viens de reprendre contact avec l'astro après une pause de plusieurs moi et je découvre ta réalisation.

Je te laisse découvrir la mienne, tu verras il y a beaucoup de similitude.

http://astrowill.unblog.fr/



En ce qui concerne ton système de débrayage (découplé la VSF de la roue) Cela risque d'être un peu dommageable car le réglage de jeu entre les deux prend du temps...

A moins que tu es un ressort qui gère l'appuie de la VSF sur la roue.



Tu as bien fait de placer la roue de l'axe AD à l'arrière, chez moi ça bloque :-)



Pour ma part, je vais repenser beaucoup de chose car malgré la dureté des métaux utilisés, ça génère un peu de flexion.



Pour l'électronique j'ai trouvé un système super sympa qui reprend toutes les options de que EQ6 avec Ascom EQmod :

http://www.astroeq.co.uk/tutorials.php



William

willoubu44

willoubu44

Posté
Posté (modifié)
Bonjour,



La monture est terminée, entrainement par courroie avec deux galets tendeurs, avant de faire l'électronique pouvez-vous me dire si ce genre de commande

moteur pas à pas ( http://www.gotronic.fr/art-commande-de-pas-a-pas-big-easydriver-20223.htm ) peut être piloté par autre chose qu'un microcontrolleur

un 555 en oscillateur par exemple.



Merci d'avance.






Entrainement de l'AD déverrouillé.




Verrouillé, c'est la même chose pour la déclinaison.




Les pièces principales.




Salut Jmponge,



j'imagine que tu as réalisé des plans en CAO pour fournir à "l'usineur" ?

Tu penses qu'il est possible de les partager :-D ?



William

Modifié par willoubu44
Hatsu

Hatsu

Posté
Posté

Du coup je sais pas trop choisir comme commande?



j'ai le choix entre un Picastro et un AstroEQ, c'est quoi le mieux ou sa ce vaut? car on trouve difficilement des Picastro, et AstroEQ n'est pas très cher (100€)?
