[22:44:46] Vincent STEINMETZ: ngc 7331 et les 5 soeurs en dordogne Newton/U8300

bertrand bertin

Par bertrand bertin
dans Astrophotographie

Messages recommandés

bertrand bertin

bertrand bertin

Posté
Posté

Salut



une petite image du mois d'octobre








http://img6.imageshack.us/img6/7317/ngc7331bertrand.jpg







voici la première image d'une longue série :) , enfin j'espère !



Avant tout elle est dédiée à nos chéries qui sont bien patientes avec cette maitresse qu'est l'astrophoto.



Le team :

Vincent STEINMETZ et moi nous nous sommes associés, chacun amenant et du matériel , et des idées pour mettre en



fonctionnement un observatoire piloté à distance. On partage le temps , on décide des cibles , et on traite



separement parfois l'un ou l'autre ou les deux, ça donne des versions bien différentes.





voilat un ans on se lançait dans l'aventure "lourde" de faire un



observatoire piloté à distance avec des moyens "limités" et en faisant le maximum nous memes.



Le site :

C'est en dordogne, dans un coin avec une turbulence très favorable.



L'observatoire :

C'est une coupole de 4m que bertrand a fait avec Clement, elle est isolée et il n'y a pas le moindre pet



d'humidité la dedans. Je me suis occupé de lui faire la partie électronique et le pilotage à distance.

Le système est un lesvedome, un pilote ascom qui utilise une carte d'interface vellemenan du commerce.

C'est un subtil mélange de trouvailles géniales, de recyclage et de haute technologie !

La partie est dans un vieux frigo, branché sur une VMC ce qui permet de limiter au maximum la turbulence interne à



la coupole en aspirant l'air chaud que génère l'electronique et le pc.



La caméra :

C'est une apogee U8300 qui a le don de se faire oublier et ne pose aucun problème ... un régal :)



Le télescope :

C'est un newton à miroir conique, de 200mm F4.5 avec un correcteur MPCC. Il est construit comme un tank, le tube



est en carbone ( artois composite ) le reste est fait maison avec l'aide de copains ( bernard schwebel , eric



leduc , denis perotto ) ,







La monture:

C'est une CI700 , piloté avec un pic astro et un driver ascom qui autorise la park et fait un guidage de rêve



Il utilise des poulies pour la transmission.



Je ne suis pas seul et je tiens à associer et à remercier :



Vincent mon partner astro, on a un genre de pax astro :)



Denis perotto ( mecanique, réseaux , soutien moral )

Arnaud Gérard ( Pic astro )

Bernard schwebel ( travaux au gros tour )

Eric leduc ( lames en inox CNC )

Robert Royce ( miroir )

Patrick lance ( artois composite )

Luc coiffier ( DSS )



On a commencé par un objet classique pour se familiariser avec le rendu du couple filtres baader / KAF 8300 et





Et quelques images d'ambiance :

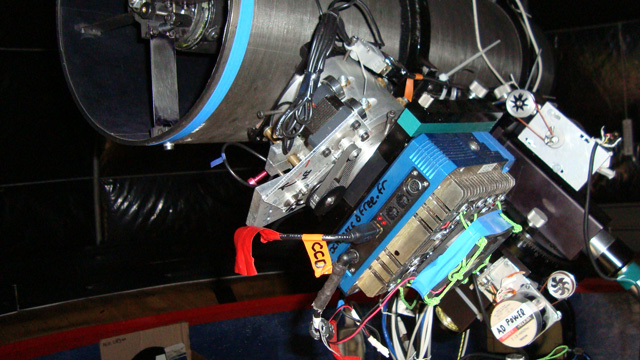

La partie porte oculaire, qui peut transporter 3.5kg à 1/100mm de flexion mesurée sur le tour :

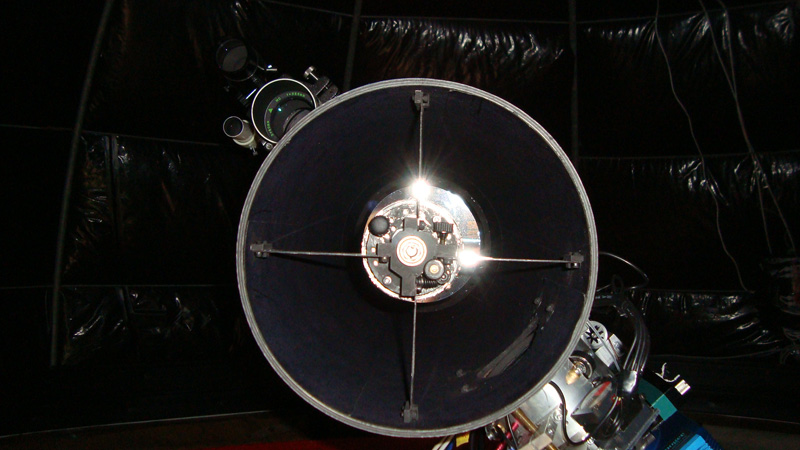

L'avant du scope :

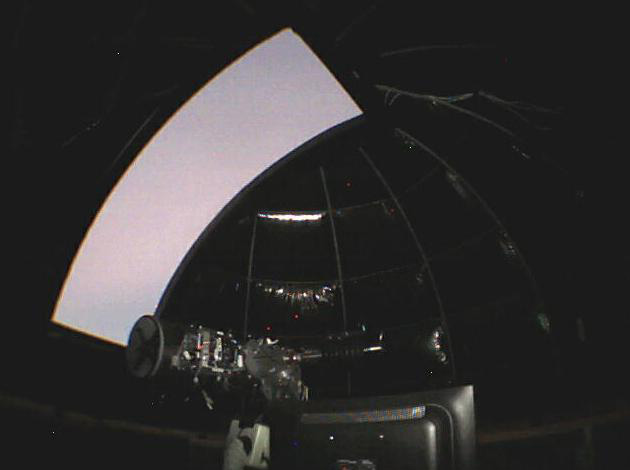

En attente des photons de l'espace :

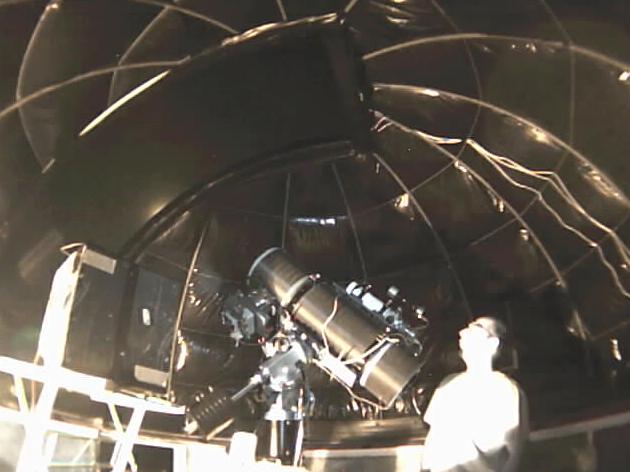

Moi au chevet du bébé :




VOila, pour le moment je m'amuse bien





Bravo à ceux qui ont tout lu, et VIVE L'ASTRO



Bertrand

mic.lf

mic.lf

Posté
Posté

Un concentré de savoir faire pour une entreprise vouée au succès, on attend d'autres images comme celle là, merci d'avance

Michel

Eric S

Eric S

Posté
Posté

:langue15: Pour l'ensemble de l'installation et pour le résultat "préliminaire".



Question pour le pilotage à distance. Il n'y a personne sur place? Tout se commande à distance? (coupole, refroidissement...). Que se passe-t-il en cas de variation brusque de la météo?

Kevinb

Kevinb

Posté
Posté

Super image, ça promet de belles images tout ça c'est un peu le rêve. On dirait une FS60 dessus non? Si oui quels sont les colliers que tu as pu adapter dessus s'il te plaît?

Invité Julie Charland

Invité Julie Charland

Posté
Posté

Y'en a du stock sur l'image!



Superbe



Julie

goto 24

goto 24

Posté
Posté

salut

Tres prisé le ciel du Perigord. c'est vrai.

en tout cas beau matos pour une tres belle image. bravo pour la prouesse.

amicalement

Louline

bertrand bertin

bertrand bertin

Posté
  • Auteur
Posté

bonjour



merci Jean pierre une prouesse ce telescop



merci Michel la première image est la :http://www.webastro.net/forum/showthread.php?t=69854



merci Eric : moi je suis sur place ,mais tous est pilotable a distance pour Vincent , la coupole est relier a un detecteur de pluie ,nuage , et station meteo qui ferme le cimier des que les criteres sont dépasser ,puis la monture se park automatiquement





merci Kevin : les collier sont US , je te cherche le lien



merci Julie oui sa fourmille bien



merci Louline



@+Bertrand

Siegfried_M31

Siegfried_M31

Posté
Posté

Je me, souviens de votre projet que j'ai découvert sur AS et je vois avec plaisir votre première image.

Ca pête un max, le Quintet un régal et les nuances de couleurs très fins sur ces objets faibles c'est super.

Il ne faut pas rater la full, ce grand champ est magnifique et la full ne se degonfle pas.



Je trouve que les étoiles baignent dans un halo et ne sont pas assez net, le fond de ciel est vraiment sombre.

guinissa

guinissa

Posté
Posté

salut bertrand,

je suis sur le c... quel image splendide !! tout y est, couleur finesse détails, fond de ciel

un vrai régal pour nos petites mirettes

amicalement

guillaume;)

Invité Scopy

Invité Scopy

Posté
Posté

Une image féérique ... couleurs, fond de ciel, relief des objets ... une réussite fantastique à l'image de votre projet commun : un grand bravo à tous les deux !



(et une gentillesse à la mesure de ton talent : je n'oublie pas ton dépannage d'interface pour mon autoguidage :wub: , encore merci !)

arnaud.gerard

arnaud.gerard

Posté
Posté

Salut Anne,



je vais faire une petite dérivation à ce post, les circonstances sont ainsi.



La boucle va être bouclée.



Dans ce monde de brutes, la gentillesse n'est pas visible mais ce n'est pas le propos.



En fait j'ai parlé à Vincent il n'y a pas 5 minutes et ce dépannage a été abordé ( je sers d'intermédiaire entre lEst, Ouest et Sud-Ouest). On en avait parlé à Saint-Renan et j'en avais aussi parlé avec Bertrand lors des quelques jours que j'ai passé chez lui cet été.



Voilà que de gentilles personnes, il faut regarder les gens, pas la télé.





Arnaud



PS: non, je n'ai pas dit de mal de toi. Comme je l'ai dit, que de gentilles personnes. j'ai (même) pas parlé du Far:p).

Invité Scopy

Invité Scopy

Posté
Posté
(...) j'ai (même) pas parlé du Far:p).
Il tenait bien au corps :p !

ça ne vaut pas les St Jacques à la fondue de poireaux :wub: !!

kiwi74

kiwi74

Posté
Posté

Les aigrettes donnent un côté féerique à la photo que j'aime bien.



En tout cas, il y a du détail et ça se laisse déguster sans soucis ;)



PS : Beau matos également !!!!

co26

co26

Posté
Posté

bonsoir

ça fait rêver,super photo,super matos chapeau bas les gars!!!!



co26

Volpone

Volpone

Posté
Posté

Bonsoir,

Très beau travail ça va donner de bonne image tout ça.

Moi aussi j’aimerai bien avoir tout dans le jardin, mais faut avoir des potes un peu dans tous les métiers sinon bonjour le taro.



Au plaisir de voir de nouvelles photos.

christophox

christophox

Posté
Posté

(j'ai fait croire à ma femme que j'ai pris cette photo avec mon SW 150/750 et mon 450D, :p

bien sûr que NON, mais elle a bien les pieds sur terre contrairement à moi.)



une bien belle photo de famille.

Bonne continuation et au plaisir ( de mesyeux)

a+

thomastro

thomastro

Posté
Posté

salut bb et vincent,



Bien belle image avec un setup bien maitrisé comme d'hab.



Bravo à vous deux.



Thomas

mariobross

mariobross

Posté
Posté

fantastique images , vous etes vraiment des passionés , félicitations.

juste un truc , vous avez pas prévus un peu grand la coupole ?

c'est sur qui peux le plus peux le moins , mais là c'est clair qu'il reste de la marge.

à quand le T600 ???

bonne continuation.

jean claude.

bertrand bertin

bertrand bertin

Posté
  • Auteur
Posté

salut



merci vraiment ça fait plaisir de voir quelle vous plait ,



oh la coupole a étais faite en 1992 donc elle en a vus des configurations



un peut grand un 600, mais un bon 400 bien possible



@+Bertrand
