projet Andromède 400

[Strock Pierre]

J'ai commis un petit article avec photos d'époque... c'est terrific seventies!



http://strock.pi.r2.3.14159.free.fr/Ast/Art/Ouranos.html



Hélas les photos argentiques étaient pas assez bonnes pour zoomer sur les pattes d'eph et les cols roulés ... Jeunesse...



Pierre

[serge vieillard]

Ahhh, fole jeunesse, quand tu étais fort, blond aux yeux bleus.....

[boub]

J'ai commis un petit article avec photos d'époque... c'est terrific seventies!



http://strock.pi.r2.3.14159.free.fr/Ast/Art/Ouranos.html



Hélas les photos argentiques étaient pas assez bonnes pour zoomer sur les pattes d'eph et les cols roulés ... Jeunesse...



Pierre



Dit pierre,tu l'as toujours?...

[Strock Pierre]

Et non, un jour il y a pas si longtemps, j'ai viré...

[boub]

Amis et amies astrams du secteur de Dijon 21,

pour ceux ou celles que ça intéressent,je fais un exposé sur l'avancement de mes travaux demain ici:









désolé,je préviens peut être un peu tard mais c'était pas trop prévu...c'est le mauvais temps annoncé qui nous oblige à meubler la journée...

[boub]

Bonsoir tout le monde,

de retour de supers vacances à La Rochelle depuis une semaine,je me suis remis au travail sur mon 400...

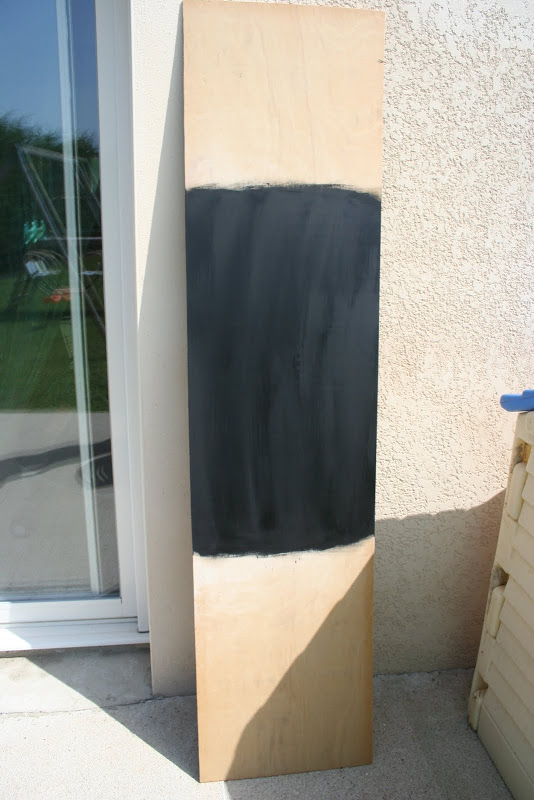

un petit peu de peinture noir mat à l'intérieur...

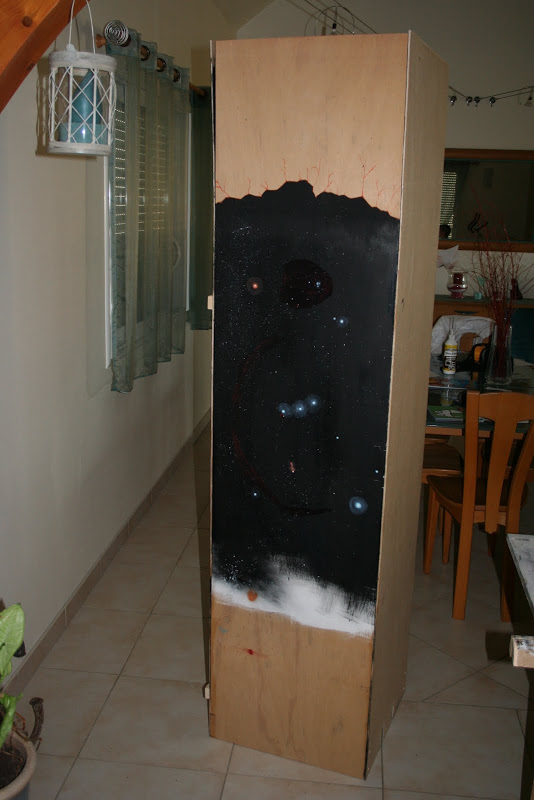

première peinture d'un coté...la constellation d'Orion...

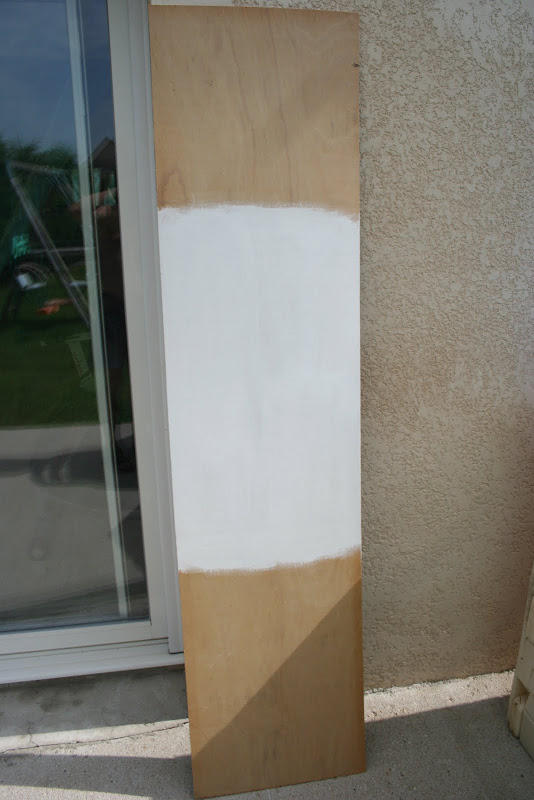

étape 1:la sous couche...











étape 2:le soleil se couche et la nuit arrive...













étape 3:les étoiles...











étape 4: parce que le ciel est parfait...toutes les nébuleuses apparaissent...















Maintenant,je vais monter ce coté sur le tube et faire une autre peinture sur l'autre coté...qui sera la galaxie d'Andromède...ben oui,avec un nom de projet pareil,je ne pouvais pas faire autrement...





à suivre...

[boub]

Levé de bonne heure et motivé...

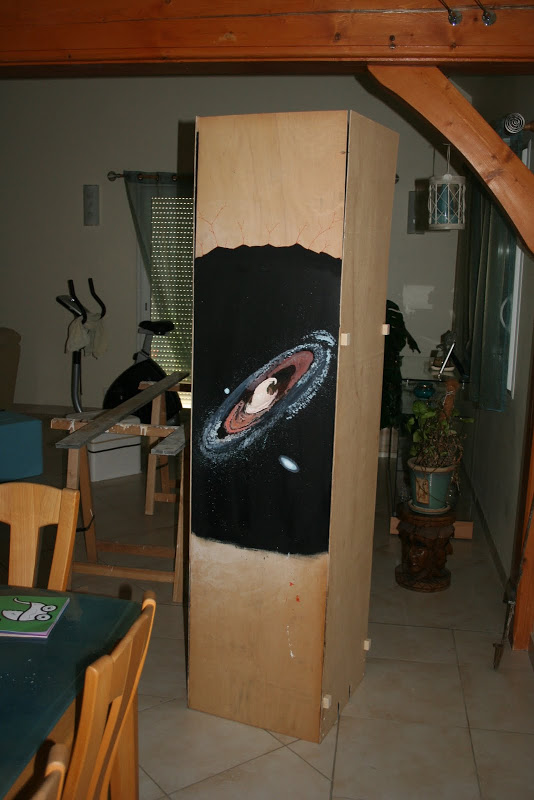

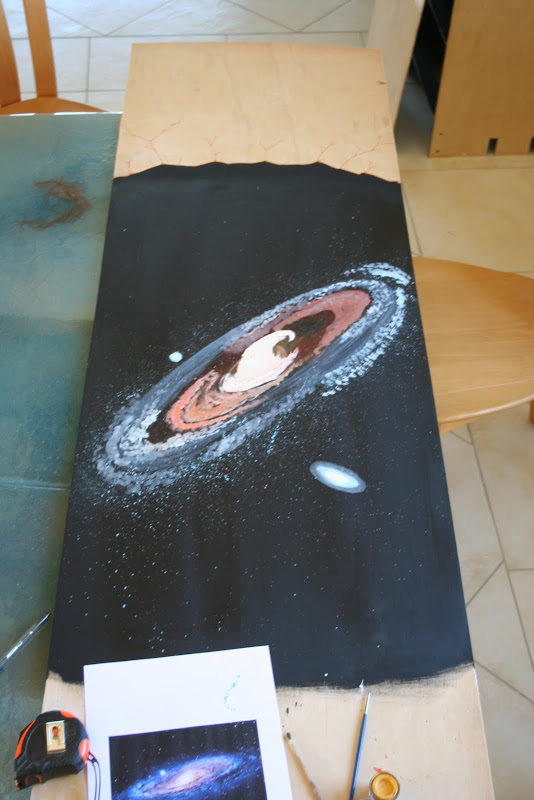

voilà Andromède...









plus qu'à laisser sécher tout ça et je finis d'assembler mon tube...



à suivre...

[McFly]

franchement tres joli et originale, au moins ca ne sera pas le scope a M. tout le monde



Yannick

[dobcat]

hola !tu est un artiste a plus d'un titre, bricoleur et peintre bravo!!!

[Extraterez]

J'pensais être le seul à me prendre la tête sur des détails

[boub]

Merci à tous pour vos commentaires,c'est très sympa...:beer:



bon,j'ai collé les deux cotés...un hier et l'autre aujourd'hui,avec un bon temps de séchage...



















Restera à poncer tout ça et un beau vernis dessus...

Pour l'heure,je vais attaquer le système de fixation de l'araignée...

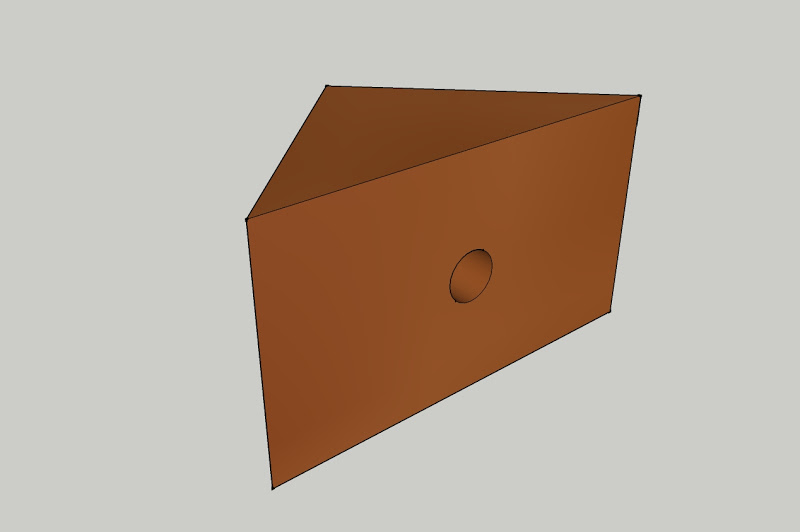

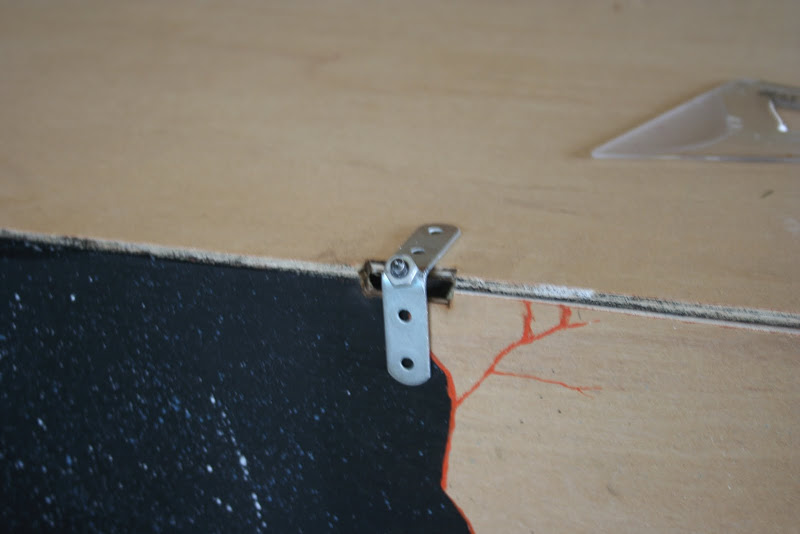

Je pense faire des équerres percées au centre,dans ce genre là...







une fois celle-ci en place,je pourrais coupé le tube à bonne longueur...





à suivre...

[José9]

Absolument Magnifique!

[boub]

Merci José...

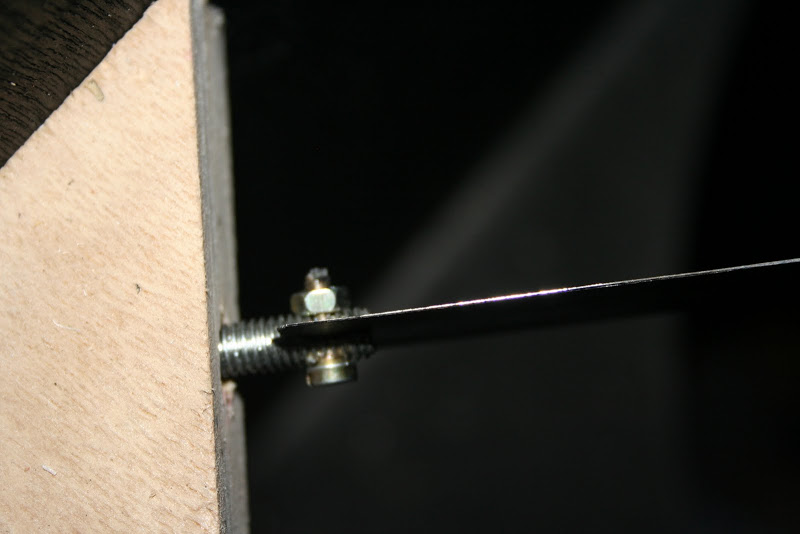

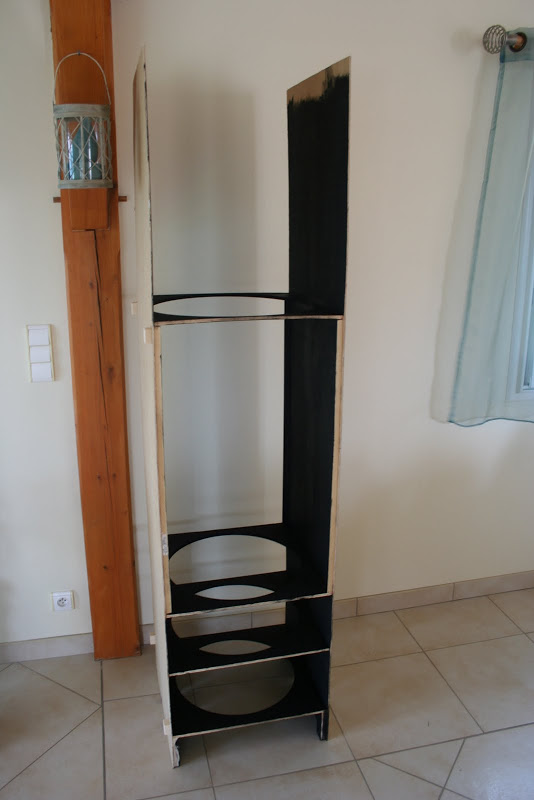

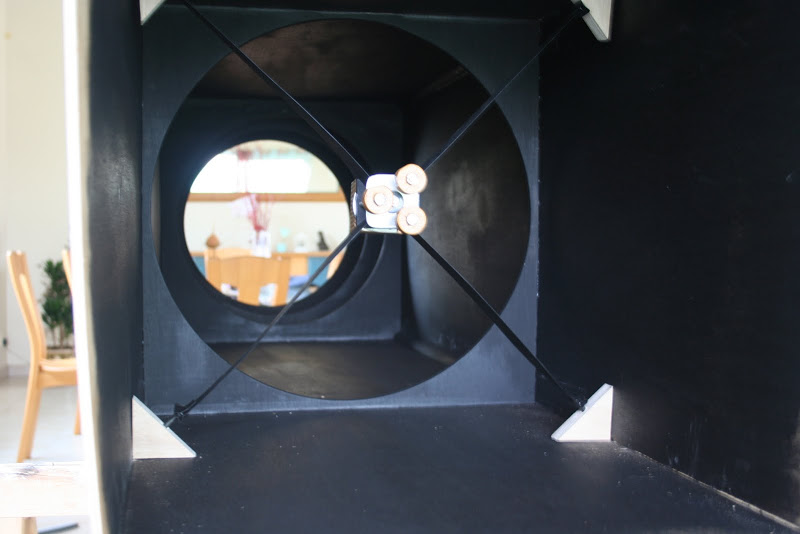

Je viens de finir de placer mon araignée...

bon elle n'est pas tendue car les triangles ne sont pas fixés... il faut les peindre avant...











j'ai fais des encoches pour avoir une marge d'erreur de 3cms pour la hauteur de l'araignée que j'ai placé en fonction de mon plan optique.

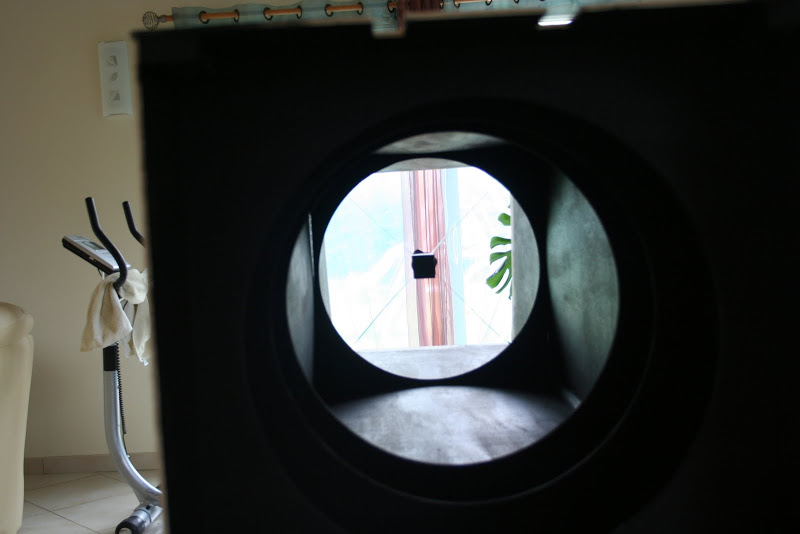

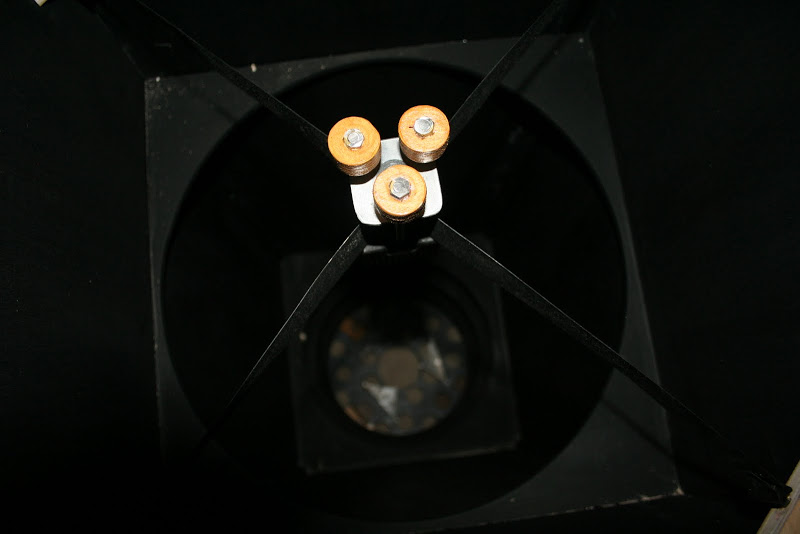

petite vue de dessous...









reste à finioler tout ça et je pourrais couper le surplus du tube...

après j'attaque la monture...





à suivre...

[José9]

Joli!

tu es sur la bonne voie

Modifié 27 août 2011 par José9

[boub]

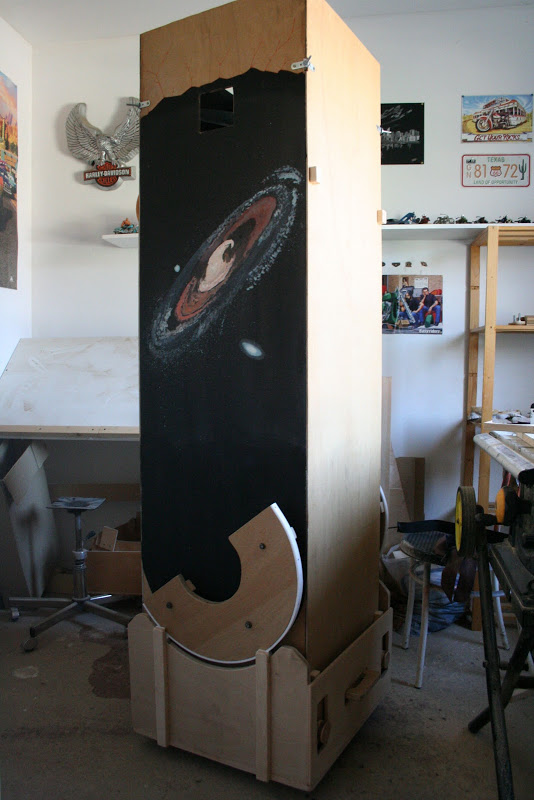

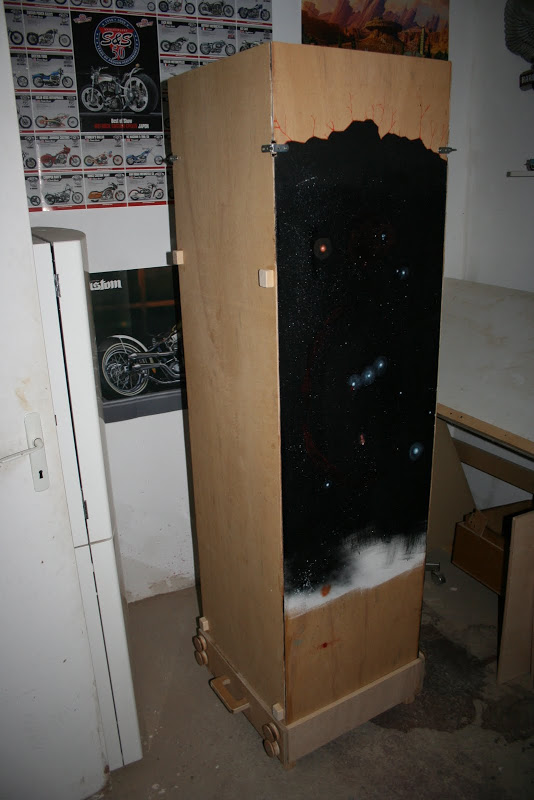

Ca y est le tube est fini!!!...

enfin à 80%...les 20% restant,sont la finition,mais je vernirai toutes les pièces en même temps...

Je placerai les tourillons une fois que j'aurais trouvé l'équilibre du tube avec les miroirs dedans.

j'ai emboîté le tube dans la boite du miroir et ça va aux poils...l'araignée est bien mise en place pour le moment,le tube est coupé à bonne longueur et

j'ai fait le trou pour le PO...

le tube posé sur ces pieds me donne le PO à 1m60...pour mes 1m80 c'est pas mal...à voir une fois sur la monture...

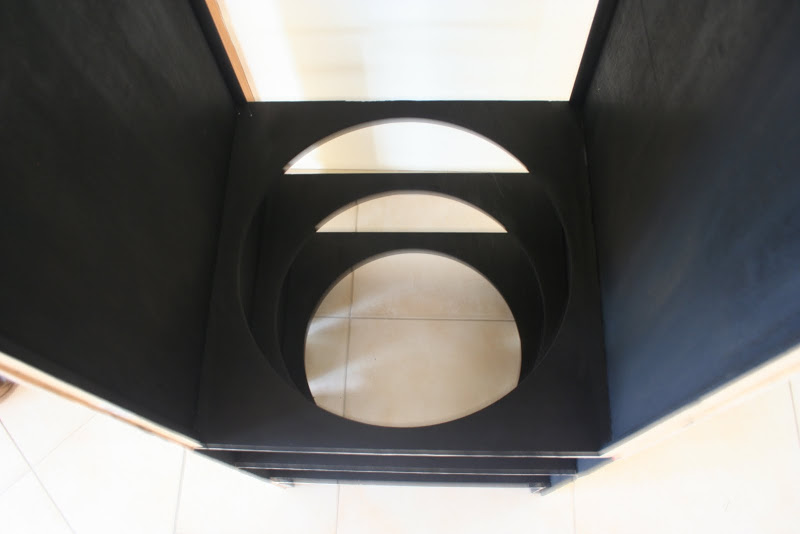

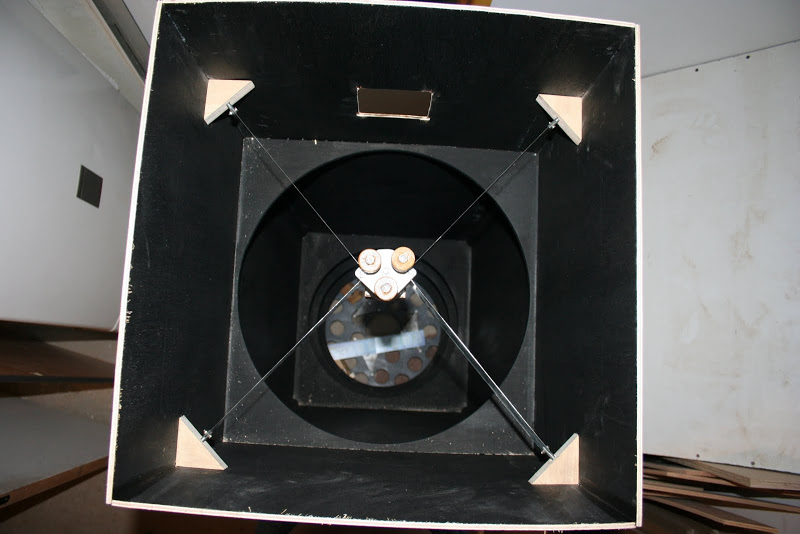

petite vue du dessus...











et maintenant,à moi la monture....

à suivre...

[José9]

Joliment fait!

por les tourillons vu que t'as un tube plein pose le sur un manche à balais, dès qu'il ne tombe pas, c'est bon, tu notes la distance!

[boub]

oui oui José,c'est une bonne technique mais il me faut les miroirs avant,car leur poids va influencer le centre de gravité...





Et mais dit donc José,y a toujours pas de photo du Strock sur ton poste?...

[José9]

Non toujours pas je les ai prises hier. Et mon Ordi est toujours éteint

[Amatsu]

Ouai pas mal...

Je crois que je vais arrêter d'amener mon télescope pour les sorties sa sera un jouet comparé à ton 400 et au 365 de JC :'(

[boub]

Non non,achète plutôt des moteurs pour ta monture et on pourra mettre mon canon dessus...

[boub]

Bonsoir,

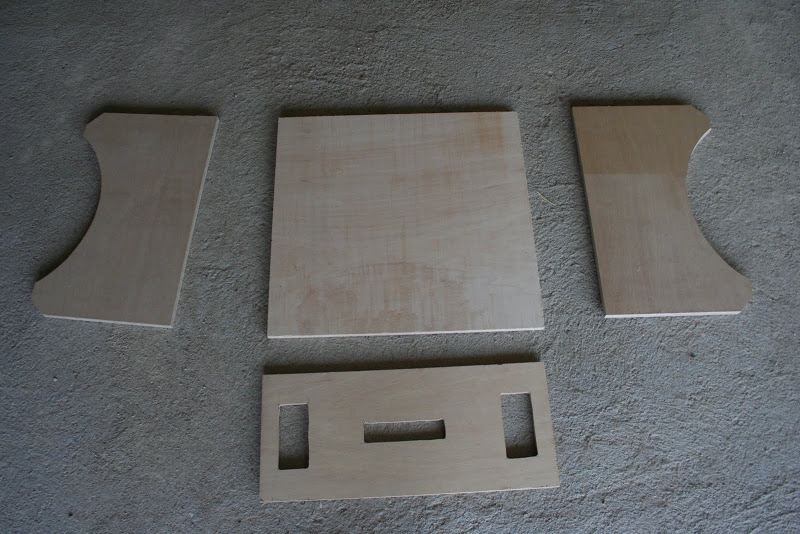

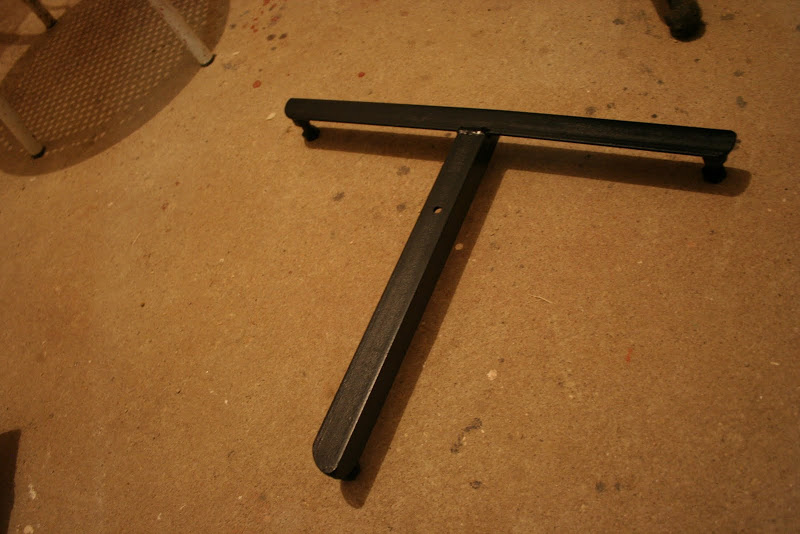

j'ai attaqué la monture...enfin pas grand chose...juste les pieds...













Par contre,vu que je n'étais pas très très content du résulta de mon araignée une fois montée...j'en ai refait une...

en effet,le fait d'avoir brasé,le métal c'est un peu mit à gondoler...donc pas beau...

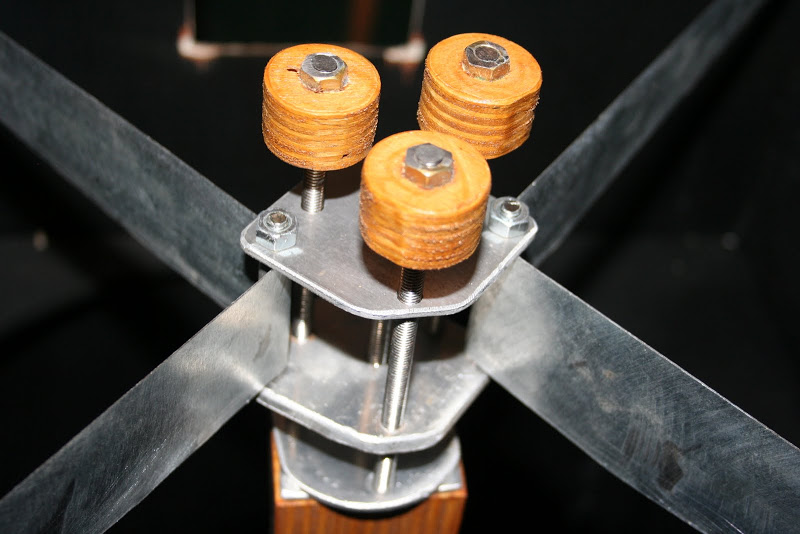

voilà la nouvelle...

















bon demain,je continue d'avancer sur la monture...



à suivre...

[boub]

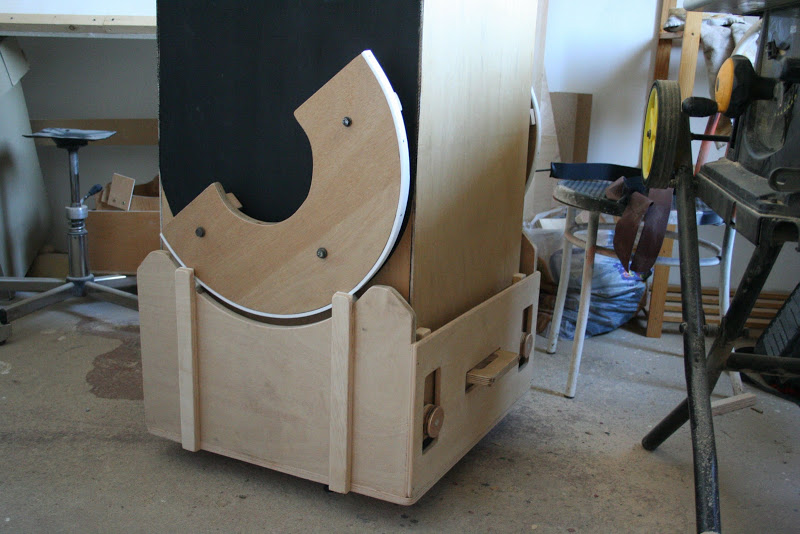

Bon ben on est demain et j'ai continué d'avancer...









biensur,encore un gros travail de finition à faire...



à suivre...

[PierreDesvaux]

Ton centre de gravité ne vas pas être plus haut que cela ?Tu as calculé le centre de grativité ? Je le trouve bien bas, ce rocker, compte tenu du tube plein. Ou alors, tu vas avoir des torurillons énormes.



Sinon, n'hésite pas à renforcer les parois latérales. De chevrons verticaux, juste au niveau des patin de teflon, iront très bien.

[boub]

Bonjour Pierre,

en effet,mon centre de gravité est assez bas,vu déjà avec le poids de la boite du primaire,le tube est bien plus lourd de ce côté là...

je comptais justement utiliser des renforts pour caler mon tube en latéral...

Les tourillons font la largeur du tube,soit 50cm de D.

Modifié 11 septembre 2011 par boub

[PierreDesvaux]

ah ok! Quel est le poids du tube, sans la partie basse miroir ?

[boub]

J'ai pas tout démonté Pierre,mais l'ensemble du tube est de 20kgs.

j'ai mis 14kgs au niveau du barillet (poids du miroir) et 2kgs en haut (400g pour le miroir,400g pour le PO...reste 1,2kgs pour le chercheur et oculaires...

et après j'ai cherché le point d'équilibre en soulevant avec une règle.

[boub]

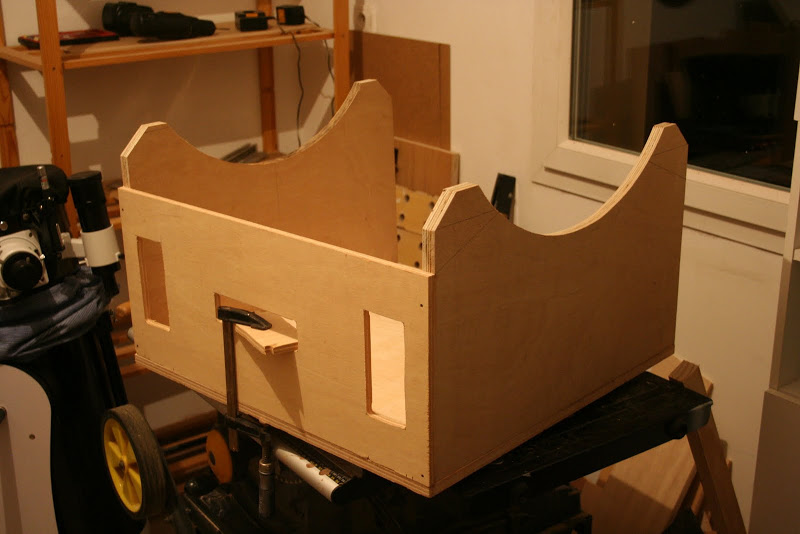

On avance on avance...



ça y est,la monture Dobson est finie...











et maintenant,à moi les heures de ponçage et les litres de vernis et durcisseur...



reste aussi la charrette pour le transport...





à suivre...

[serge vieillard]

est-ce un effet de déformation de ton appareil photo ou est-ce que l'entrée carrée du tube est gondolée ?!?

un dernier baffle tout juste à l'entrée du tube serait idoine.... ça rigidifierait superbement l'ensemble. Si de plus tu le fais 1 ou 1,5 cm en retrait, ça te fera un logement pour mettre un filtre solaire pleine ouverture (sur un tube fermé comme le tien, c'est une option pas couillon....)

[boub]

Bonsoir Serge,

l'entrée n'est pas gondolée,mais ton idée est très intéressante,merci...

Je vais mettre ça en application...

[albatros]

On avance on avance...



ça y est,la monture Dobson est finie...











et maintenant,à moi les heures de ponçage et les litres de vernis et durcisseur...



reste aussi la charrette pour le transport...





à suivre...



le 1ier octobre le club eclipse de Dijon va animer "le jour de la nuit" a Pommard à coté de chez toi(ils vont éteindre) (pub +++dans les médias) si cela t'interesses tu viens avec le 250 et un panneau "bientot un 400 mm a beaune"!!!



A quand le projet "observatoire" avec le concours des enfants des ecoles?



la vie belle pour les astroams



JC
