construction monture dobson...

[IIIIIKK]

Je ne vois pas vraiment comment est realisé ce "plier" "deplier"....

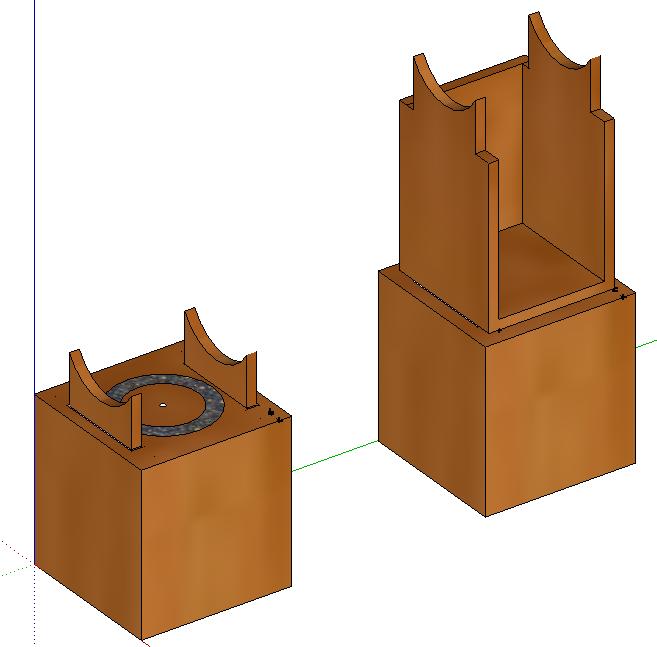

Voilà mon idée en 3D (évidemment c'est très schématique) :





Si je fais plus précis, autant que je viennes chez toi découper le bois

Modifié 9 décembre 2010 par IIIIIKK

[astrornans]

Voilà mon idée en 3D (évidemment c'est très schématique) :



sympa cette idée !



Si je fais plus précis, autant que je viennes chez toi découper le bois



ah oui tu peux ????

Modifié 10 décembre 2010 par astrornans

[astrornans]

Sinon comme ça :



tres belle réalisation !!!

pourrais tu me dire s'il te plait les dimension de ta base et de tes tourillons ???

merci







Le fameux formica granuleux s'appelle ebony star.



merci pour les infos je regarde cela tout de suite !!



pour le teflon j'en ai trouvé hier chez weldom a ornans (chez moi quoi ! )

des patin adhesif, il y en a des gros des petit, des épais des fins....

Le mieux serait-ce des fin ? ou alors des qui font env 3-4 mm de haut ?

c'est du teflon gris... est ce moin bien que du blanc ???



chui lourd hein !

Modifié 10 décembre 2010 par astrornans

[serge vieillard]

mais pourquoi sentez-vous le besoin de recopier les images dasn vos réponses ?!? ca allourdit inutilement les topics ! Il y a plus de volume de recopie que de nouveaux commentaires....

[astrornans]

désolé serge....

j'ai juste cliqué sur répondre et je ne pense jamais a effacer l'image après...



PS : voilà je les ai toutes retirées...



Sinon pour mes questions ? le Teflon gris marche bien ? plutot epais (3-4 mm) ou fin (env 1 mm...)

Modifié 10 décembre 2010 par astrornans

[eroyer]

Le téflon gris ça marche, mais le blanc c'est mieux (enfin je trouve). Et surtout le téflon gris autocollant finit toujours par se décoller. Je prèfère largement une fixation par clou ou vis et donc prendre un patin en téflon un peu épais pour que la tête de la vis ne dépasse pas.

C'est vrai que c'est chiant de devoir payer autant de frais de port que de téflon si tu veux du téflon blanc, mais si tu commandes de l'ebony star, alors pas d'hésitation ,mets aussi du téflon dans le panier.



Eric

[astrornans]

l'ebony star et trop cher... je vais chercher dans les magasin un truc qui pourrais faire l'affaire.....

[astrornans]

Pour le Contre Plaqué on peut prendre du "standard" ? et une foi traité et vernis il sera bien protéger ou il faut du hydrophuge ou du marine (qui est 10 fois plus cher quand meme !!!)

[PierreDesvaux]

Non, pas la peine de prendre du marine, avec 3 ou 4 couches de vernis marine, cela suffit amplement. Par contre, méfie toi du contre plaqué d'okumé, cela se décolle, se tord, etc... Mieux vaut prendre du bouleau.

[astrornans]

ok merci...

Je n'ai pas vu de bouleau au brico ou je suis allé mais ils ont du peuplier et du chene...

Je pense que ca doit etre bon egalement ?



merci encore !

[PierreDesvaux]

On doit pouvoir trouver du bouleau chez les marchands de matériaux. Je ne suis pas certain que le chêne soit tout chêne, il ne doit y avoir que la peau extérieure.

[astrornans]

ok merci du renseignment !

[Ludo]

Salut tout le monde,



alors où en es-tu ? Le Père Noël t'a-t-il apporté tout ce dont tu as besoin ?



Bonne fin d'année.

Ludo.

[astrornans]

J'ai le bois oui... Plus qu'à découper et assembler...

[astrornans]

Bonjour à tous et bonne années 2011 !



je me pose la question suivante, les collier des orion on deux pas de vis pour la fixation de la queue d'arronde, je voulais m'en servir pour y visser mes tourillons mais les vis ne ce "vissent" pas dedant !

Je pense donc que ce doit etre un pas americain ou kodack...



avant de commander de tels vis sur internet je voulais en avoir le coeur net... C'est bien au pas americain ? ou alors mon pas de vis et vrillé....



j'ai vu apres qu'il y avait deux type les UNC et les UNF... ???



merci !



PS : PAM-PG tu as mis quoi autour de tes tourillons (que l'on vois en blanc) et qui sert de frottement sur les patins de teflon ??? on dirait de la sangle de rideau ?!!

Modifié 5 janvier 2011 par astrornans

[dorches]

j'ai vu apres qu'il y avait deux type les UNC et les UNF... ???

Salut et bonne année à toi aussi.



Si tu as vu UNC ou UNF, c'est de la visserie américaine.

UNC c'est la série "courante"

UNF la série "fine"

UNEF la série "extra fine"

Cette notion de courante, fine et extra fine entraine un nombre de filets par inch différent.

[astrornans]

merci dorches !

comme il y a un pas kodak sur le collier qui se vis, je pense qu'il faut le meme pas...

J'ai lu que les pas kodak sont des UNC donc je pense que c'est cela qu'il faut...



Ou pouvoir trouver ceci a part internet ???

[BipBip Boréalis]

J'ai trouvé des vis au pas Kodak chez un marchand de tondeuses (qui en assure la réparation et l'entretien, un "vrai", pas chez le castomerlaute!)



Bip²

[astrornans]

ok merci bip !

[Rigel de st off]



Alors Astrornans, est-ce qu'il y a des nouvelles de la fabrication de ta monture Dobson?

Des photos?

Des explications?



[astrornans]

salut Rigel merci !



oui ca avance un peu...

Recu le Ebony Star pour les tourillon et la base,

acheté les patin de tefflon,

ce soir je récupere les pieces de bois découpées aujourd'hui chez un ami menuisier

(pour avoir des tourillons les plus ronds possible...



Je prend les pieces en photo avant le montage et je post ca demain !!



dailleurs tiens... pour la fixation je me demandais si je devais visser simplement,

ou coller avec des cheville a bois,

ou coller sur le champs.....



merci de le faire remonter !!!



il faut absolument que je termine cette monture !

car apres cette ribambelle de mauvais temps on va bien finir par avoir du ciel sans nuages ! non mais !!!

Bon j'ai reçu ma lunette lundi donc il ne pouvait pas faire beau !



me reste plus qu'a trouver les vis au pas americain de 45 mm de long (dur dur) pour fixer mes tourillons a mes colliers orions....



donc a bientot avec des images !! ;)

[Rigel de st off]

Salut Astrornans,



Perso, pour ma deuxième monture:rolleyes: (changement de bois de construction), j'ai uniquement vissé avec des bonnes vis à bois:).

[astrornans]

ok merci rigel...

tu as des photo de ta deuxieme version ??

[Rigel de st off]

ok merci rigel...

tu as des photo de ta deuxieme version ??



Non, mais dés que je prendrais en photo la deuxième monture, je te la montrerais;).

[astrornans]

ok merci !

[Rigel de st off]

Salut Astrornans,



Comme promis voici les photos de ma deuxième monture Dobson réalisée en panneau de contre-plaqué exterieur bakélisé Ep 21mm recouvert de 3 couches de peinture spéciale bois d'extérieur.









[astrornans]

sympa !!



bien vu le caisson ouvert en bas pour etre a hauteur d'oeil et pouvoir poser les oculaire au sec...

je posterai la mienne au fur et a mesure de sa fabrication

les bou de bois son coupés... plus qu'a vernir et assembler....



et sur le ciel tu en est content ?

la plate forme tourne sur des patin de tefflon ?



[cpeg]



dailleurs tiens... pour la fixation je me demandais si je devais visser simplement,

ou coller avec des cheville a bois,

ou coller sur le champs.....



me reste plus qu'a trouver les vis au pas americain de 45 mm de long (dur dur) pour fixer mes tourillons a mes colliers orions....



donc a bientot avec des images !! ;)



Pour la fixation des pièces de bois je te conseillerais des vis à agglo et collage à la colle à bois, à condition que l'épaisseur du CP soit au moins de 15mm. Percage pour le passage de la vis dans la première pièce et pré percage de tout petit diamètre dans l'épaisseur de la pièce vissée sur la tranche.



Tu peux aussi mettre des chevilles mais il faut avoir le foret et la pointe de centrage ad hoc pour les positionner avec précision. Par ailleurs avec les vis le serrage pendant le séchage de la colle se fait automatiquement alors qu'avec les chevilles il faut utiliser des serres joints.



En ce qui me concerne je met aussi des petits clous tête homme qui permette le positionnement des pièces pendant la phase de montage. Comme ça elles ne bougent plus au moment où je visse.



Je sais cloué, collé, vissé ça fait ceinture, bretelles et parachute mais chaque élément a sa fonction propre



Pour la fixation des tourillons utilise de la visserie standard (vis + écrou) de plus petit diamètre que le trou fileté du collier. Ca marche très bien.



Cordialement,

Claude

[Rigel de st off]

sympa !!



bien vu le caisson ouvert en bas pour etre a hauteur d'oeil et pouvoir poser les oculaire au sec...

je posterai la mienne au fur et a mesure de sa fabrication

les bou de bois son coupés... plus qu'a vernir et assembler....



et sur le ciel tu en est content ?

la plate forme tourne sur des patin de tefflon ?





Effectivement, la plate forme tourne sur trois patins en tefflon.

J'ai corrigé les quelques imperfections qui existaient sur la précédente monture.

Pour avoir testé en grandeur nature, la fluidité a été améliorée avec les patins tefflon par rapport aux roulettes:cool:.

Je suis trés satisfait de cette version.

[astrornans]

Pour la fixation des tourillons utilise de la visserie standard (vis + écrou) de plus petit diamètre que le trou fileté du collier. Ca marche très bien.



ah oui pas bête !!! je n'y avait pas pensé.....



merci !!



PS : par contre cela ne isque t'il pas d'endommager le filetage au pas americain dedans ??
