construction monture dobson...

[Rigel de st off]

ah oui pas bête !!! je n'y avait pas pensé.....



merci !!



PS : par contre cela ne isque t'il pas d'endommager le filetage au pas americain dedans ??



J'ai fixé mes tourillons avec de la visserie standard (diam 4mm) comme le suggère cpeg, cela ne bouge pas. J'ai vérifié, il n'y a pas longtemps, pas de problème.

[cpeg]

ah oui pas bête !!! je n'y avait pas pensé.....



merci !!



PS : par contre cela ne isque t'il pas d'endommager le filetage au pas americain dedans ??



Pas de risque si tu fais un peu attention

Si tu crains quand même tu mets un petit enroulement d'adhésif sur la partie au contact du filetage du collier, avec l'avantage que ça fera un centrage plus précis dans le trou (mais là c'est pour pinailler, avec le diamètre de visserie en dessous tu devrais avoir un jeu de quelques dixièmes).

[astrornans]

merci je vais esseyer ceci car pour trouver des vis au pas americain de plus d'1 pouces de long c'est dur dur...



merci

[astrornans]

Ca y'es ! j'ai récupéré hier soir mes "bouts de bois" découpés...

Je vais leur appliquer 2-3 couches de vernis bateaux et apres je passe a l'assemblage !



L'idee de clouer avant de Cpeg me parait pas mal pour pouvoir visser dans de bonne conditions !

puis je mettrai un peu de colle sur le champs des morceau de bois car je ne suis pas outiller pour mettre des chevilles bois et si elles ne sont pas mise droites....



quelle genre de colle me conseilleriez vous ?



merci les Z'astramis !!!

[Rigel de st off]

Une bonne colle à bois (je fais pas de pub), à voir chez Leroycastor:cool:



As-tu pensé à effectuer un montage à blanc, avec des serres joints?



Perso c'est ainsi que j'ai procédé. Pour le positionnement des pièces, c'est extra;)

[CoreDump]

Perso c'est 0 clou 0 vis. Uniquement des lamelles et de la colle vinylique (la seule utilisable avec les lamelles).



L'avantage c'est que ca se monte a blanc pour vérification, que faire une boite (ou des meubles) se fait a vitesse V tout en étant précis et que la solidité est excellente.

[astrornans]

oui mais il ne faut pas une lameleuse ???

[CoreDump]

oui, j'ai acheté la mienne 40€ en solde (casto), et elle est très correcte pour le prix.

[astrornans]

Rigel, sur ta monture les patins de tefflon "frotte" en direct sur le bois ?

[Rigel de st off]

Salut Astrornans,



En effet, mes patins Tefflon frottent directement sur le bois.



La partie haute de la monture repose directement sur les patins en Tefflon

Modifié 10 février 2011 par Rigel de st off

[astrornans]

Ok merci Richard,



J'ai amené mes morceaux de bois au boulot, je vais profiter du beau temps pour les vernir entre midi et 2 dehors sur le parking...

Je photographie ca !

[Rigel de st off]

Je suis impatient de voir cela;)

[astrornans]

voici donc les images de mon "vernissage" d'il y a 15 minutes...

Premiere couche dans le coffre du Doblo sur le parking de mon taf !



la préparation :

[ATTACH]15349[/ATTACH] [ATTACH]15350[/ATTACH]



après la premiere couche sur la premiere face....

[ATTACH]15351[/ATTACH]



ce soir 1er couche 2e face et demain midi deuxieme couche ! :be:



Et un assemblage je l'espere ce week end !!!



PS : Richard, l'axe de rotation entre ta base et le socle et constitué de quoi ? Juste une vis et un écrou ? ou + ....

Modifié 10 février 2011 par astrornans

[Rigel de st off]

Une entretoise (morceau de bâton de ski), entrée en force dans le socle

Un morceau de tige filetée de 6mm fixé sur la base avec rondelles et écrou contre/écrou.





Excuse la qualité des photos, l'apéro peut-être:D:D:D

Modifié 10 février 2011 par Rigel de st off

[cpeg]

Un morceau de tige filetée de 6mm fixé sur la base avec rondelles et écrou contre/écrou.



Une entretoise (morceau de bâton de ski), entrée en force dans le socle





Excuse la qualité des photos, l'apéro peut-être:D:D:D



Ben c'est à dire que les photos, on ne les voit pas



Mais si j'ai bien compris ce que représente la 2ème, on peut encastrer dans la base de la fourche un petit bout de tuyau cuivre de plomberie qui sert de palier.

C'est pour ne pas sacrifier un baton de ski et en plus on trouve facilement des diamètres qui vont bien avec les tiges filetées normalisées, avec peu de jeu.



Cordialement,

Claude

[astrornans]

merci vais faire un tour dans ma remise et si je ne trouve rien chez bricoyatouskifo !

[astrornans]

Bon ca y'es le vernis est appliqué...

Clou têtes Homme acheté,

reste que les visseries...

Assemblage cette semaine je pense...



Par contre Cpeg tu me dis :

Pour la fixation des pièces de bois je te conseillerais des vis à agglo



Elles iront mieux que des vis a bois standard type roket ???



merci !

[cpeg]

Je ne sais pas ce que sont les vis Roket.

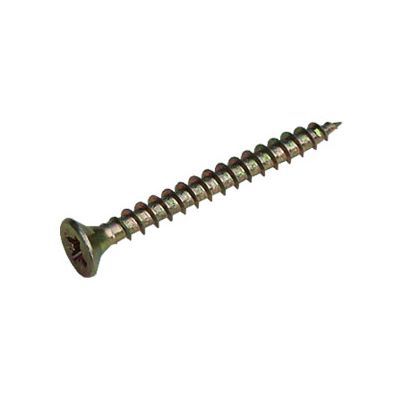

Je veux dire ça:

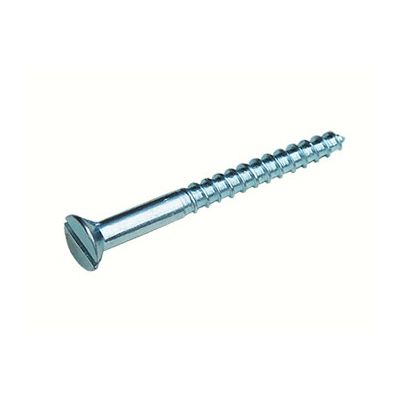

au lieu de ça:







mais avec un petit avant trou avant de visser pour pas que ça éclate.



Et tant qu'on y est je met de la colle à bois sur la vis, ça force moins et ça solidifie bien

Encore ceinture, bretelle et assurance multirisque...

[astrornans]

Non mais c'est une bonne idée... Je suis egalement assez partisant du ceinture bretelle et parachute !



C'est ca les vis rocket dont je parle, des vis a bois je crois avec la pointe perforante anti fissure:

http://www1.genicat.fr/angles_5b7/images/images_prod/BD/ANG_13155__.jpg?800285

http://csimg.webmarchand.com/srv/FR/2901759931098/T/340x340/C/FFFFFF/url/vis-rocket-5x50.jpg

Modifié 15 février 2011 par astrornans

[Rigel de st off]

:up:des nouvelles, des nouvelles:rolleyes:

[astrornans]

merci Rigel !



J'ai monté la base et les tourillons hier soir !

je prends une photo et la poste demain !

je recherche actuellement des pas de vis a frapper pour fixer 3 pieds de lits en bois sur mon triangle de base...

Je pense que d'ici demain elle sera opérationnel !!!



[Rigel de st off]

:b:Ne devais-tu pas prévoir des pieds réglables à la place des pieds fixes?



Perso, les pieds de ma base sont réglables, cela me permet de mettre la base de niveau en fonction du terrain rencontré.

[astrornans]

oui j'avais prevu des pieds reglables mais dans le magasin ou je suis aller rien....

Mais j'irai voir ailleur si j'en trouve...

[Rigel de st off]

Tes pieds de lit, ont-ils une tige filetée de 6mm?

Si oui, il ne te reste qu'à acheter des embases métalliques prévues pour les sommiers.

Si non, il faut peut-être investir dans des pieds (environ 12€ les 3).

Tu trouves cela dans tous les magasins de bricolage.

C'est le système que j'ai utilisé, cela fonctionne parfaitement:rolleyes:.

[Rigel de st off]

des nouvelles...

[astrornans]

oui des nouvelles...

desole mais je n'avais pas bien du temps a moi ces temps ci !



gros travaux dans la maison etc. bref !



normalement premiere sortie ce soir... Si tous va bien... Je prends des images si tous va bien !!!



merci encore rigel !



mais d'aspect cette monture me plait bien... le vernis bateau rend bien...

a voir sur le ciel !

[Rigel de st off]

oui des nouvelles...

desole mais je n'avais pas bien du temps a moi ces temps ci !





gros travaux dans la maison etc. bref !



tu es pardonné:D



normalement premiere sortie ce soir... Si tous va bien... Je prends des images si tous va bien !!!



Alors, je te souhaite un bon ciel et j'attends ton premier retour d'expérience:)



merci encore rigel !

de rien;)



mais d'aspect cette monture me plait bien... le vernis bateau rend bien...

a voir sur le ciel !



A+

[astrornans]

bonjour à tous !!!



ca yes j'ai trouvé le temps de finir et tester ma monture !!!!

tout d'abord la voici en image le soir du test...



[ATTACH]16230[/ATTACH]



et avec sa petite soeur "la miss" sur le trepieds photo...

C'est la premiere foi que j'ai pu comparer mes deux instruments depuyis que j'ai recu ma lunette il y a 2 mois !!!



[ATTACH]16231[/ATTACH]



alors sur le terrain j'en suis bien content,

les mouvements me conviennent tres bien et le style dobson m'a bien plu ! la premiere pour moi aussi le pointage au dob...N'etant que sur equato avant...



J'ai pu pointer M81-82, M51, M13, M3, letripplet du lion et bien sur saturne !!!



pour l'instant un sans faute !

elle a plus egalement aux astropotes du club qui on aimé d'avoir toujours l'oculaire a la meme hauteur quasiment par rapport a mon ancienne sirius ou suivant les pointage , l'oculaire pouvais etre inaccessible quasiment sans un devissage et replacement du tube dans ces anneaux.... Et parfois sans escabot...



du tous bon quoi !!!

j'espere l'avoir bien montée et qu'elle durera dans le temps !!!



encore désolé pour ce retard de post mais en ce moment.....

D'ailleur je n'avais pas regarder dans mon Newton depuis des mois !!! je restait avec la miss qui etait plus simple a sortir rapidos et surtout cette monture dob pas terminée !!!



merci à tous !



rigel merci d'avoir été si patient !!! ;)

[ZITO]

En tout cas ça valait le coup , belle réalisation .

Je bosse dans la maison aussi et c'est pas facile de "mixer " les traveaux maison/astro !

bon ciel .

[astrornans]

merci !

oui c'est sur que c'est pas evident... en plus on a du quitter la maison pendant les travaux et du coup on loue un petit appart au centre ville donc pour observer rapidement c'est plus dur...



mais oui je suis asser content du resultat !!!
