Quelques nouvelles de la construction: ça commence à prendre forme!... il était temps!

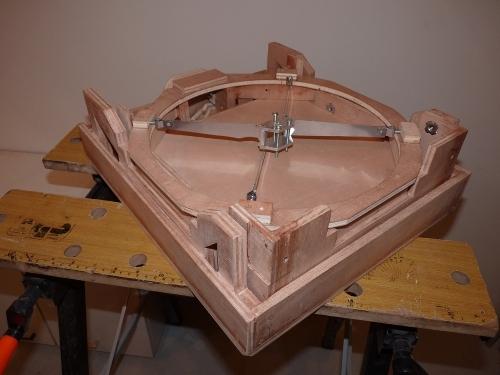

Les cornières en alu aux 4 coins de la boite du primaire sont les futurs supports des tubes.

Ceux de devant sont relativement haut pour permettre aux tubes de passer à l'intérieur des tourillons.

Si le porte-à-faux est un problème je fixerais un tube sur chaque tourillon (à l'extérieur) au niveau de caisse du primaire.

Pour les tubes je vous réserve une petite surprise...

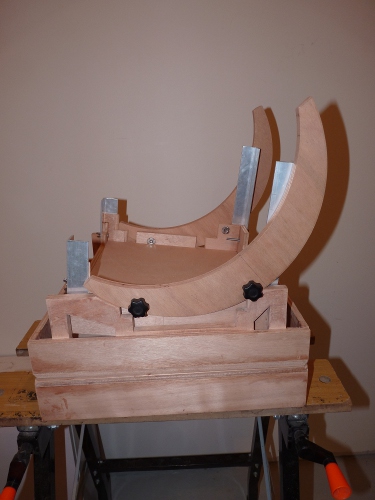

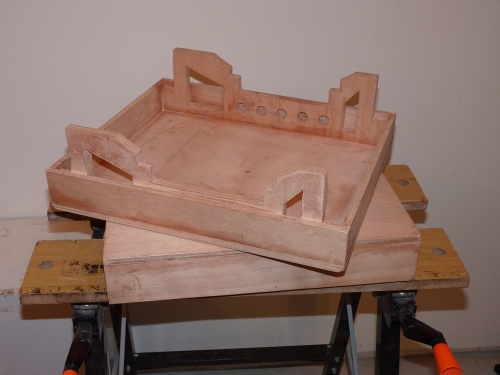

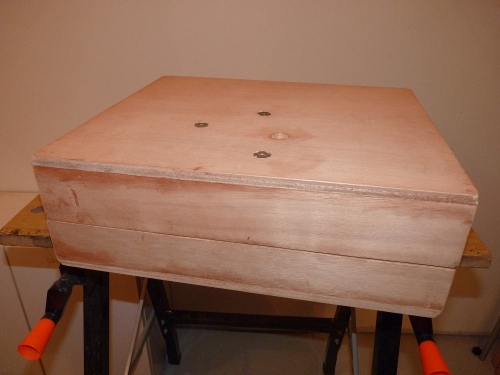

Le rocker sur sa base

Le rocker est en CTP de 15mm, ainsi que les tourillons.



Comme pour un Strock, les tourillons prennent placent dans la base

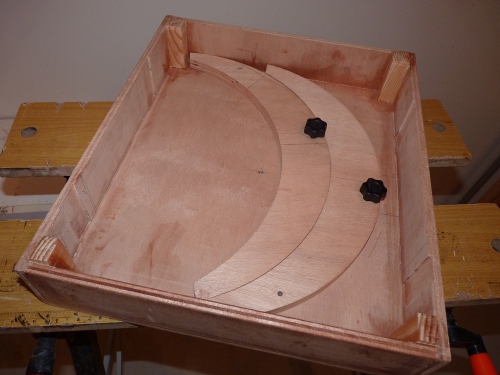

Coté rocker

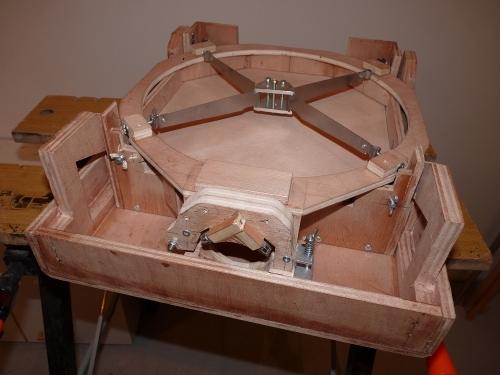

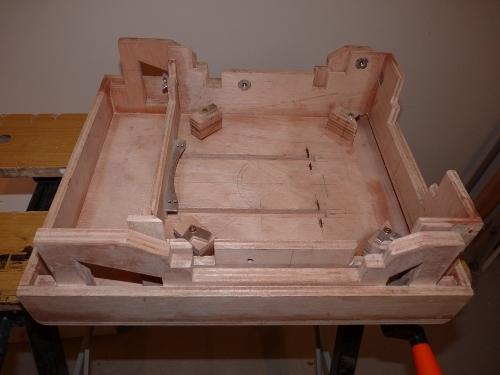

J'ai refait la boite du primaire pour qu'elle soit bien maintenue à l'intérieur du rocker.







Enfin rocker et base réunis



Comme prévu le secondaire sera démonté et stocké dans l'espace restant à droite du PO.



Je sais ce n'est pas du Light, mais ce n'était pas mon intention de départ; je ne compte pas partir en rando avec.

Par contre il risque bien de voyager en soute car j'ai bien peur que les lames de mon araignée (en inox de 0.5mm donc bien coupantes) ne passent pas les contrôles.

Pour le primaire, j'hésite encore entre le mettre dans une boite à miroir et l'emmener en bagage à main ou le mettre en soute avec le reste (faudrait pas que la valise se perde!).

Modifié 30 juillet 2020 par avet
pb affichage images

[astrornans]

jolie boulot avet !!!

on pourra peut etre jeter un oeil dedans au margeriaz !

[avet]

Et oui, j'ai tendance à pas mal cogiter la nuit...

Je me suis donc aperçu que j'ai encore fais une boulette!

Qui la trouve?

[Lasilla]

Heu...

Tu n'as pas prévu le système de fixation des barres sur la cage de secondaire et ça va gêner dans ton empilement pour le rangement.

J'ai bon?

[hysot]

Jolie boulot!



.

Modifié 11 janvier 2011 par hysot

[avet]

Heu...

Tu n'as pas prévu le système de fixation des barres sur la cage de secondaire et ça va gêner dans ton empilement pour le rangement.

J'ai bon?



Heureusement non, pas de problème à ce niveau



La boulette, on la voit sur la seconde photo avec les 2 tourillons fixés dans la base.

Je n'ai pas prévu l'épaisseur de l'Ebony Star et je crains qu'ils soient bien trop collés l'un de l'autre, cela va m'obliger soit à déplacer légèrement l'un des 2 écrous à frapper soit à retoucher le champ intérieur d'un tourillons afin d'enlever un peu de matière.



Je comprends pourquoi Pierre Strock a fait un proto avant de construire son télescope. Vraiment pas facile de pense à tout, c'est un sacré exercice...

[astrornans]

juste pour info, ton ebony star tu le trouve ou ??? Car je n'en trouve nul par pour la monture dobson de mon 200/1000...

[avet]

Je vais utiliser des chutes de mon T400.

Je l'avais acheté chez Telescope-service en Allemagne, 29€ la plaque de 60cmx60cm + 14€ de port à l'époque.



Tu trouveras ces infos sur leur site ici ou en les contactant directement par email (ce que j'avais fait à l'époque).



Pour info ils vendent aussi du Teflon c'est beaucoup plus cher que chez un vendeur de matériaux mais cela peut rendre service, surtout si tu passes une commande pour autre chose.

[astrornans]

ok merci avet je regarde ca !



EDIT : ah oui c'est super !!!

c'est bizare je leur aveait envoyé un mail et on m'a repondu qu'il n'y en avait pas a sa connaissance !!!

apparement si c'est cool !!!



MERCI !



[astrornans]

ebony star commandé !!!

merci encore...



Par contre je n'ai pris qu'une bande de 2cmx120cm pour mes tourillon alors qu'il m'en fallait 2 !!!



c'est balo !

j'ai ecris a TS pour en recommander une sans frais de port supplementaire j'attends leur réponse....



je suis un

[crabe]

Super l'ami !



Première lumière samedi soir où tu sais ?

[avet]

Super l'ami !



Première lumière samedi soir où tu sais ?

Ah non je ne serai pas sur Lyon ce WE... Enfin tu me raconteras

[avet]

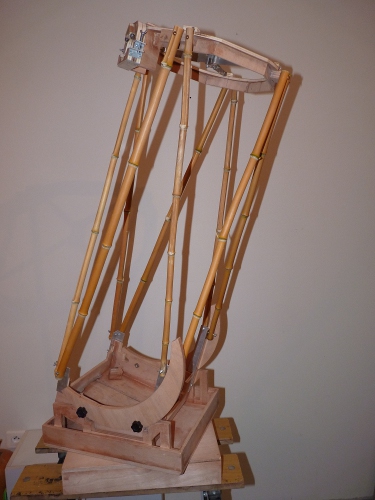

Je vous présente ZebambooScope!

J'en ai plein le jardin, alors autant les utiliser



Ça ne bronche pas!

J'avais un peu de flexion avant de construire la structure en demi-serrurier, mais une fois en place c'est du béton.

Je pense donc que je vais recouper des bambous plus fins pour voir ce que cela donne.



Maintenant le seul soucis c'est le transport.... cela prend du volume et ils sont trop longs pour rentrer dans une valise.

Je vais donc essayer de les couper en 2 et de les manchonner, a suivre....



Sinon il restera les tubes en carbone made in "Strock", mais cela me demandera de reprendre pas mal de chose

[legnome67]

Excellent :)

[CATLUC]

Bonsoir

Les bambous c'est interdit en avion car ils peuvent servir de sarbacane.

Toujours des discussions intéressantes à suivre les constructions. Il y a toujours une idée à piquer à droite ou à gauche.

Belle réalisation en tout cas.

Bonne nuit.

Luc;)

[BipBip Boréalis]

Bonjour tout le Monde,



Génial!



...

Je pense donc que je vais recouper des bambous plus fins pour voir ce que cela donne.

...

Je vais donc essayer de les couper en 2 et de les manchonner, a suivre....



Technique utilisée pour les cannes à pêche: le bambou refendu avec manchons en laiton. J'en ai une qui appartenait à mon Grand-père: une pure merveille!...



Bip²

[crabe]

et des canisses pour la jupe !

[crabe]

attention, si ça pousse encore, tu vas te retrouver à f/15 demain matin !

[Toutiet]

Je vous présente ZebambooScope!

J'en ai plein le jardin, alors autant les utiliser



Ça ne bronche pas!

J'avais un peu de flexion avant de construire la structure en demi-serrurier, mais une fois en place c'est du béton.

Je pense donc que je vais recouper des bambous plus fins pour voir ce que cela donne.



Maintenant le seul soucis c'est le transport.... cela prend du volume et ils sont trop longs pour rentrer dans une valise.

Je vais donc essayer de les couper en 2 et de les manchonner, a suivre....



Sinon il restera les tubes en carbone made in "Strock", mais cela me demandera de reprendre pas mal de chose





Je ne comprends pas : ils ne sont pas télescopiques, tes bambous...?

[Strock Pierre]

Bambou ! Excellent essais.

Sur notre 400 de voyage on a pris soin d'avoir des diam de tube alu égaux à ceux des manches à balais, au cas où on perde les tubes dans la soute... alors pourquoi pas le bambou.

Pierre

[avet]

Bambou ! Excellent essais.

Sur notre 400 de voyage on a pris soin d'avoir des diam de tube alu égaux à ceux des manches à balais, au cas où on perde les tubes dans la soute... alors pourquoi pas le bambou.

Pierre



Essai très concluant!

Je viens de faire un test sur le ciel, c'est tout bon.



Mais finalement je pense que je vais garder le bambou pour l'usage en poste fixe.

Pour la version voyage je vais m'orienter sur des tubes en 2 parties.

Car les bambous prennent beaucoup trop de place (surtout si je dois les couper en 2 pour qu'ils rentrent dans une valise).

Je dispose de tubes en fibre de verre pleins de 6mm. Je vais faire des recherches sur le Net pour voir si cela peut passer, sinon je prendrais les tubes en carbone de Deca...on

[BipBip Boréalis]

Pour à peine plus cher que les tubes carbone de 8mm Dec...n, tu as du 12mm fibre de verre 165cm de long ici: http://boomboree.com/pages/materiaux/tube_jonc_fibre_de_verre.php

Et en plus, il s'emboitent sans jeu!

Cétipabô?...



Bip²

Modifié 20 janvier 2011 par BipBip Boréalis

[Strock Pierre]

Faut bien plus que 6 mm en fibre de verre. C'est mou le verre et surtout c'est lourd.

Si verre, faut bien regarder la transportabilité voyage et l'équilibre du tube.

[avet]

Faut bien plus que 6 mm en fibre de verre. C'est mou le verre et surtout c'est lourd.

Si verre, faut bien regarder la transportabilité voyage et l'équilibre du tube.



Pierre merci pour l'info.



Pourtant j'ai réalisé un premier tube de 72cm en fibre de verre et il me semblait relativement rigide. Les tubes les plus longs font 85cm et je dois les couper en 2.

Néanmoins je préfère suivre ton conseil et aller faire un tour au rayon cerf-volant! (ce n'est vraiment pas une grosse dépense)

[avet]

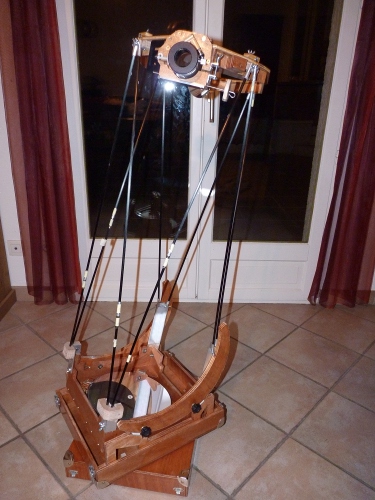

Voilà ça sent la fin



Après un passage au rayon cerf-volant (pas facile à trouver en cette saison) j'ai finalement décidé de tenter l'expérience avec les tiges en fibres de verre, car j'ai trouvé que les tubes en carbone de 6mm étaient très souples!

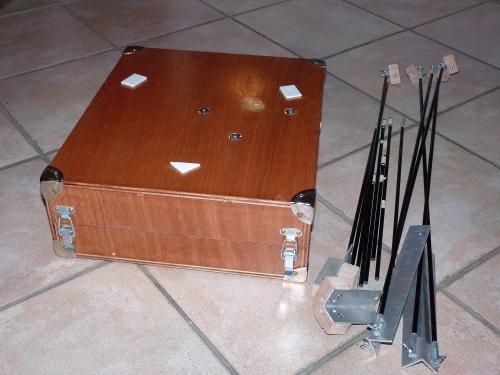

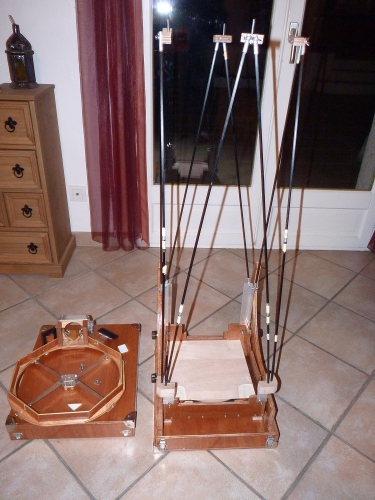

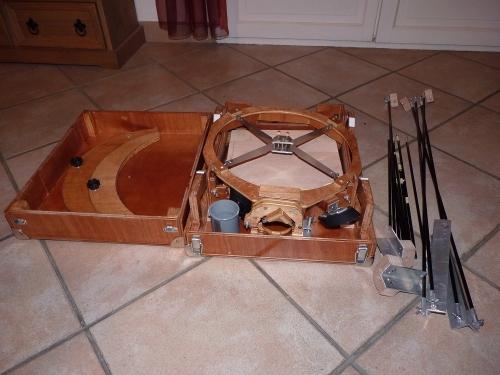

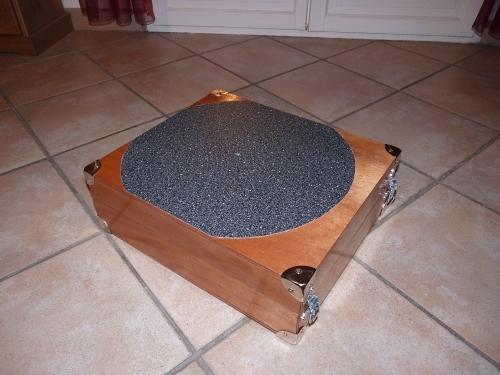

La boite fait 405x350x136mm, 4 des 8 tubes sont en 2 parties les 4 autres rentreront dans une valise en diagonal (environ 74cm)

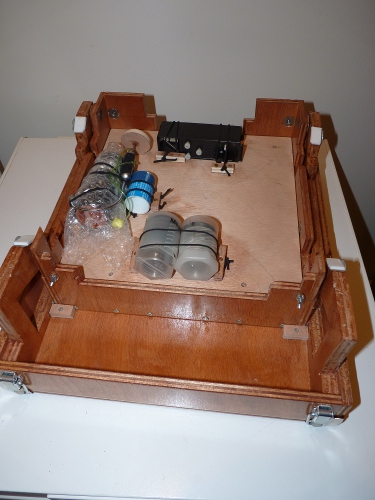

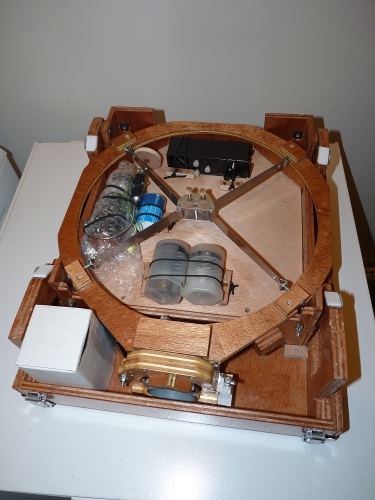

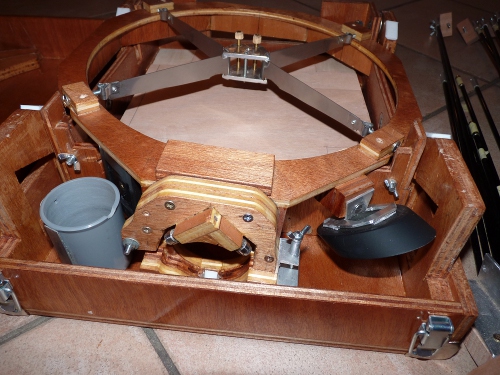

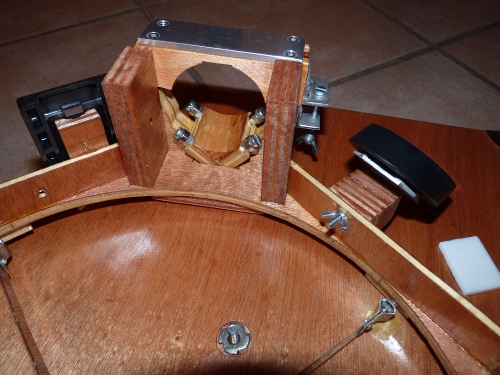

A l'intérieur on retrouve un rangement "à la Strock", avec les tourillons fixés sur la base et le primaire dans le rocker (la planche qui protège le miroir primaire n'est pas la bonne, à terme cette planche appuiera sur le chanfrein du miroir comme dans une boite à miroir)



Le secondaire est logé dans un angle, fixé sur la cage.





A l'arrière les tubes sont fixés dans une pièce en bois



La cage est fixée sur les pièces qui relient les tubes 2 à 2.



Bon il faut bien avoué que certains choix sont de vraies mauvaises idées (Les tubes au bout des cornières et le système de fixation des tubes sur la cage), mais ça devrait le faire quand même!



Il ne reste plus qu'à ranger les accessoires, donner un coup de peinture noire et travailler le bafflage.

Modifié 30 juillet 2020 par avet
pb affichage images

[avet]

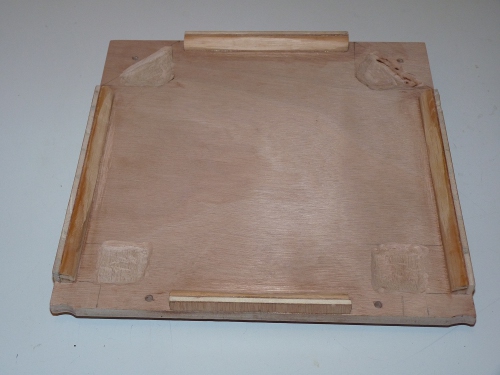

Pour protéger le miroir j'ai fait un couvercle avec des quarts de rond qui prennent appui sur le chanfrein du miroir. Ils ont été poncés pour que le couvercle ne dépasse pas.

Il est fixé à l'aide de vis à chaque angle.



Pour les accessoires, j'ai fait au plus simple: ils sont tenus par de la ficelle élastique!



Résultat, tout rentre pile-poil.



Finalement j'aurais même pu réduire encore la grande longueur, car les 5mm que j'ai rajoutés par rapport à la cage ne me servent à rien.



Test rapide hier soir, depuis mon village Ah!!! c'est pas le 400

Faut dire que même avec le 400 de ma terrasse c'est pas terrible...



Sinon, il marche super bien: Le PO est vraiment génial (et pour moins de 12€!), l'équilibrage tout simplement parfait (pas besoin de contre-poids), les mouvements très agréables (Ebony star + Teflon = Bonheur), collim comme je l'aime donc super facile (je recommande la lampe led à cou flexible et le tube d'aspirine, une merveille pour quelques euros).

Bon pour le chercheur-pointeur faut s'y faire...j'ai pas l'habitude de ces machins!!!!



Seule ombre au tableau les 4 pieds: ce n'est pas stable, faudra prévoir des petites cales.



Pour le bafflage j'ai bien essayé ce soir la version sac poubelle de l'ami El Crabos, mais ça ne l'fait pas, je partirai peut-être sans (juste un bout de tapis de sol derrière le secondaire)



Les seules dépenses ont été le bois, quelques vis et écrous, un tube en alu de 6mm, 4 roulements et un tube en PV, tout le reste ce sont des trucs qui me restaient de la construction du 400!

[tutu56]

Il est magnifique ton télescope de voyage!!Bravo !!!!!

[crabe]

En espérant qu'il n'y ait pas des émeutes de la faim au Kenya Patrick !

[avet]

En espérant qu'il n'y ait pas des émeutes de la faim au Kenya Patrick !



Arrête tu vas me porter la poisse.

Pour info hier les étoiles étaient bien moches avec le 250, beaucoup de turbulence dont certainement pas mal en provenance du miroir, je réfléchi à rajouter un ventillo...il sera jamais fini ce scope!
