Alimentation sur prise allume-cigare verrouillable

[Invité chibani]

Bonsoir.



On hésite à connecter l'alimentation de sa monture et d'autres appareils à l'aide d'une prise de type " Allume-cigare " au motif que ce genre de prise a tendance à se débrancher.

Il existe maintenant dans l'accastillage marin des prises Allume-cigare verrouillables.

J'ai trouvé de telles prises dans un Comptoir de la Mer ( http://www.comptoirdelamer.fr/ ) sous la forme d'un kit avec prises mâle et femelle.



Voila un peu de quoi il s'agit.

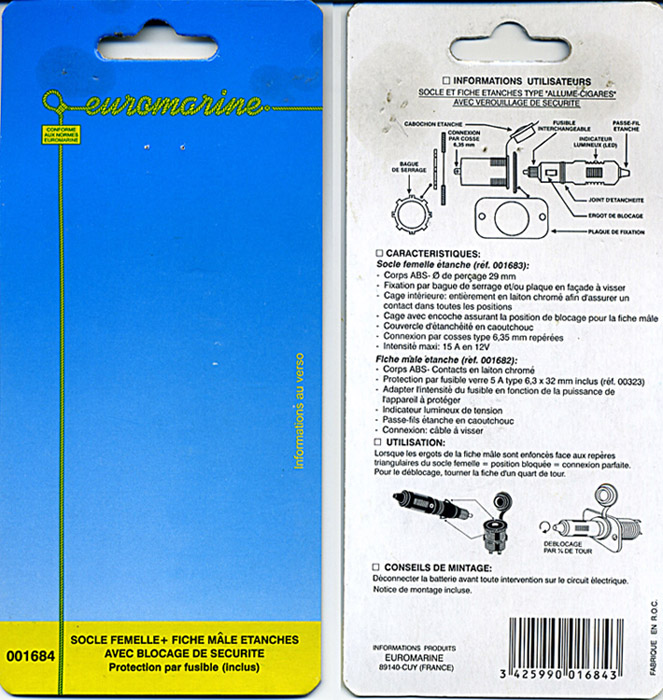

Emballage et documentation :

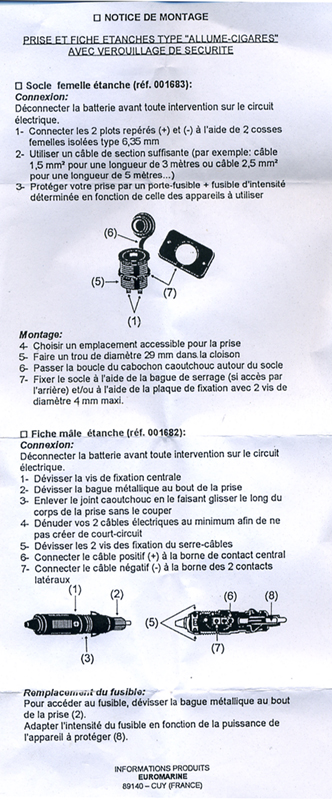

Guide de montage :

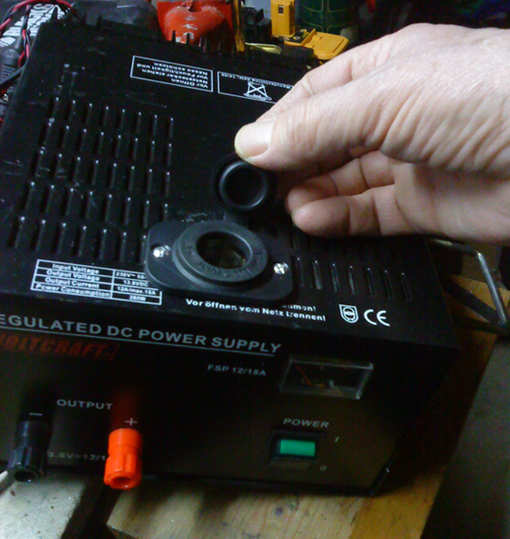

Vue générale de l'installation sur une alim 12 volts (achetée chez Conrad) :





Procédure d'installation :

1. Il faut trouver un endroit du boîtier d'alim où on pourra percer un trou d'environ 30 mm de diamètre et fixer la prise femelle sans interférer avec d'autres pièces sous tension à l'intérieur du boîtier,

2. Démonter le couvercle du boîtier de l'alim,

3. Monter la prise femelle avec son écrou de serrage dans la plaque de fixation,

4. Monter la plaque de fixation ainsi munie sur le boîtier avec les deux vis Parker pour la tôle (perçage préalable de la tôle pour ces deux vis),

5. Vérifier les contacts au multitesteur,

6. Brancher les pôles positif et négatif sur les pôles correspondant qui existent d'origine sur le boîtier d'alim. Normalement le pôle positif est sur le picot central de la prise mâle et le pôle négatif sur les deux contacts latéraux (vérifier par rapport à votre propre installation).

7. Les connexions soudées sont assurées et isolées avec de la gaine thermo-rétractable.

8. Mettre sous tension,

9. Vérifier au multitesteur,

10. Si les polarités sont correctes remonter le couvercle du boîtier de l'alim,

11. Tester.

12. Il faut ensuite monter la prise de l'appareil à alimenter sur la prise mâle de l'Allume-cigare.

13. Tester, la diode verte doit s'allumer.

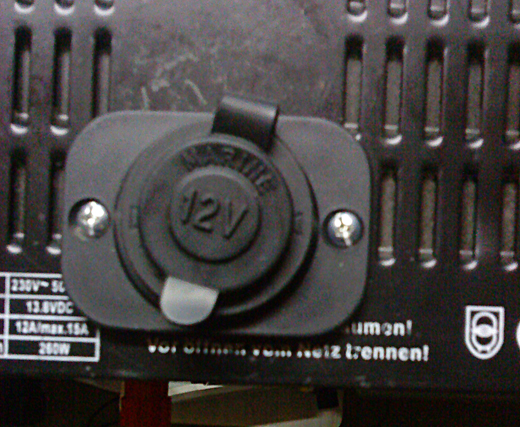

Vue rapprochée ; la prise femelle est étanche :

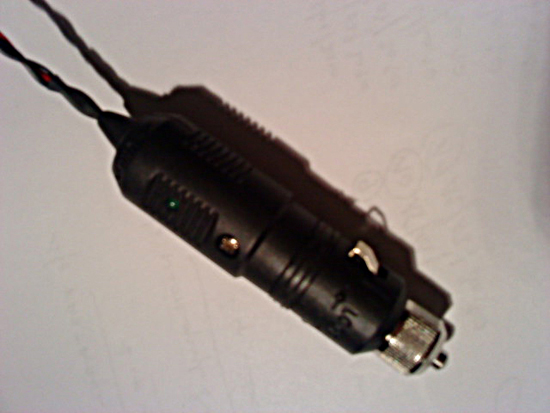

La prise mâle avec sa diode verte qui confirme la connexion :



La prise mâle s'insère dans la prise femelle en orientant ses contacts latéraux perpendiculairement aux deux vis Parker et en l'enfonçant à fond. Ensuite on fait tourner la prise mâle d'un quart de tour pour la verrouiller.

Pour la déconnexion c'est l'inverse.
