[SOLEIL] Réalisation d'un support pour filtre astrosolar (pour C8)

[kiwi74]

Salut la compagnie



Suite à mon précédent post "Comment fixer un filtre solaire en feuille", pas mal de réponses d'entre vous m'ont donné pas mal d'idées.



Etant donné la taille du tube du C8, il n'était pas évident de construire un porte filtre à base de tube PVC, alors la solution retenue a été la plaque (je ne me rappelle plus le nom de la matière ) à découper.



Cette solution permet de garder le filtre pour plusieurs utilisations, ce que ne permet pas la simple pose du filtre retenu par un élastique.



Ce que je vous propose vous présente donc les étapes de la fabrication de ce porte filtre.

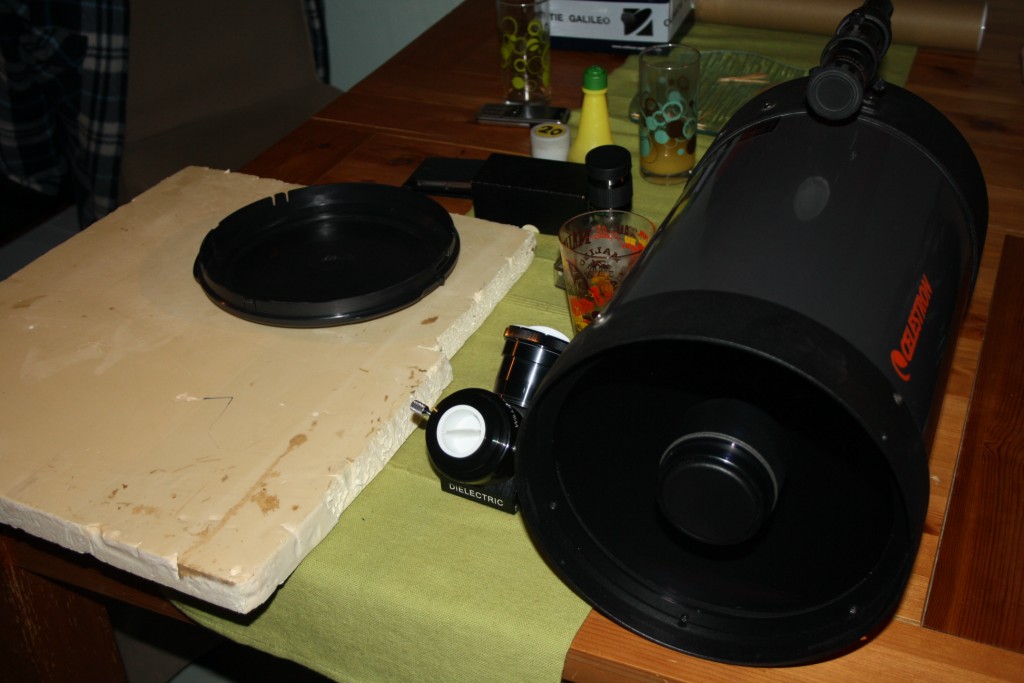

Les éléments de travail :

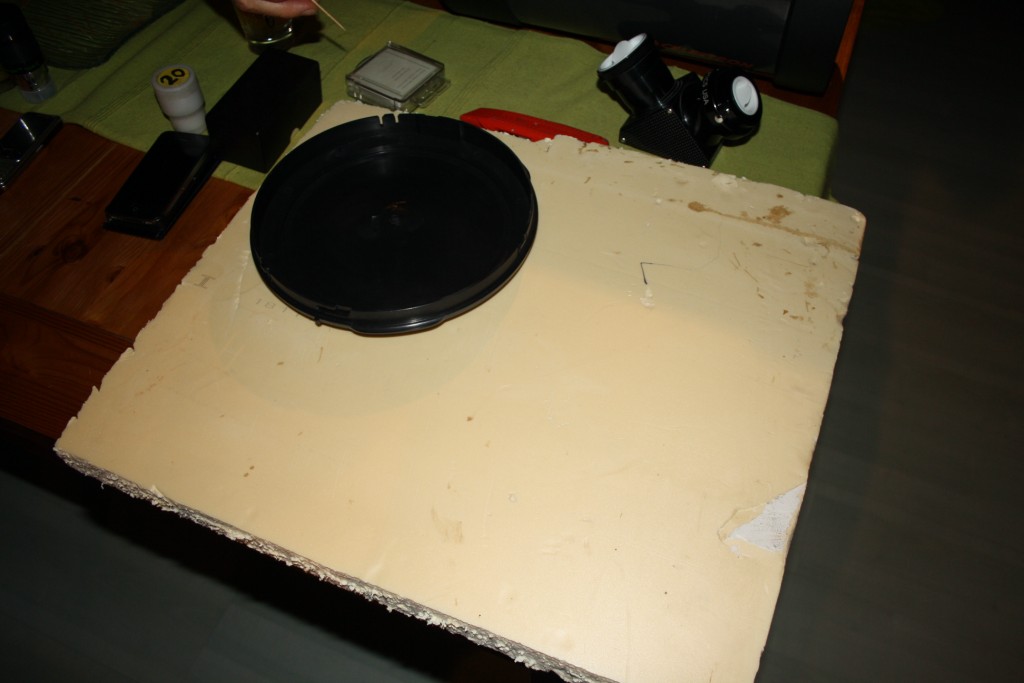

On positionne le cache sur le support porte filtre pour en déterminer le diamètre :



On s'est finalmenent rendu compte que le plus simple était de retourner le tube de C8 et de faire le contour externe du tube (pas de photo...).



Je commence la découpe sous l'oeil avisé de Novae73 :



Petite pose chocalat café offert gracieusement par Dédé. J'en profite pour passer un coup de fil pendant que Novae verifie la bonne exécution de la découpe :

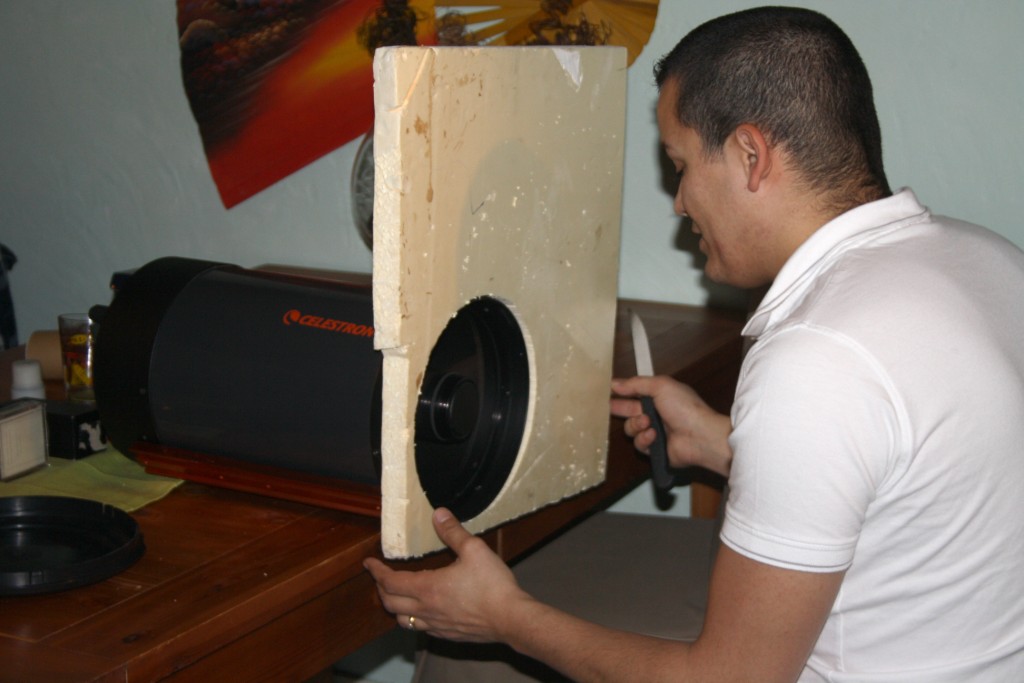

On reprend le "taf". Une fois la découpe faite, on procède à un premier montage pour vérifier que le rond ne soit pas trop large.

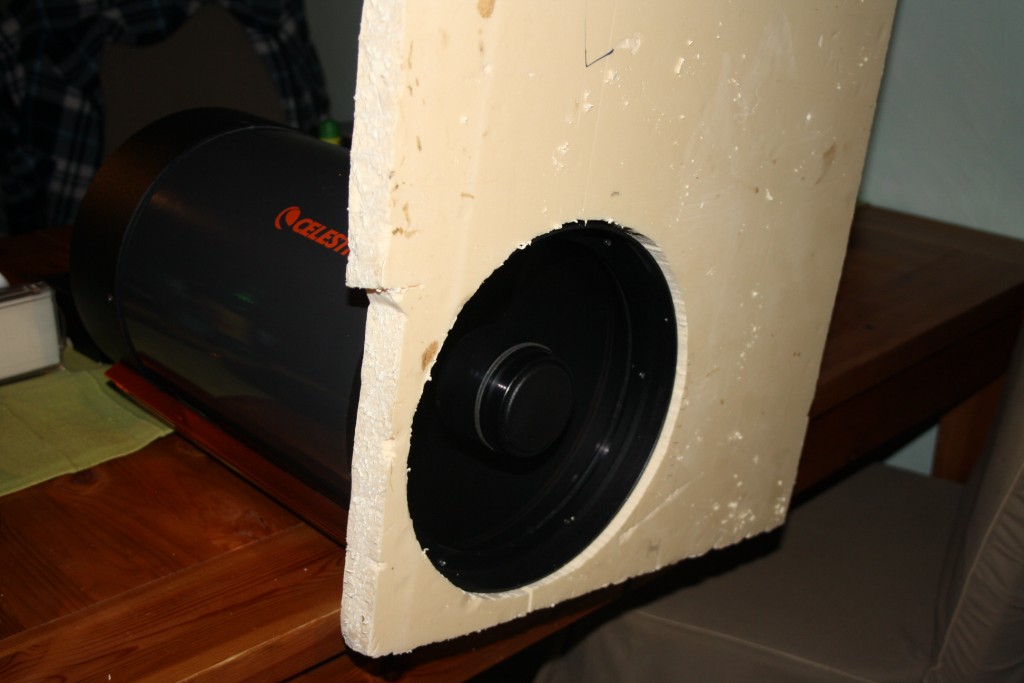

Parfait, il même un peu trop petit.... D'ailleurs, en essayant de le rentrer, j'ai un peu trop forcé. Résultat, une petite casse dans la partie inférieure :



Je procède aux ajustements par petites retouches pour que le porte filtre ne soit ni trop lâche, ni trop serré.



J'écoute les âneries conseils de Dédé :

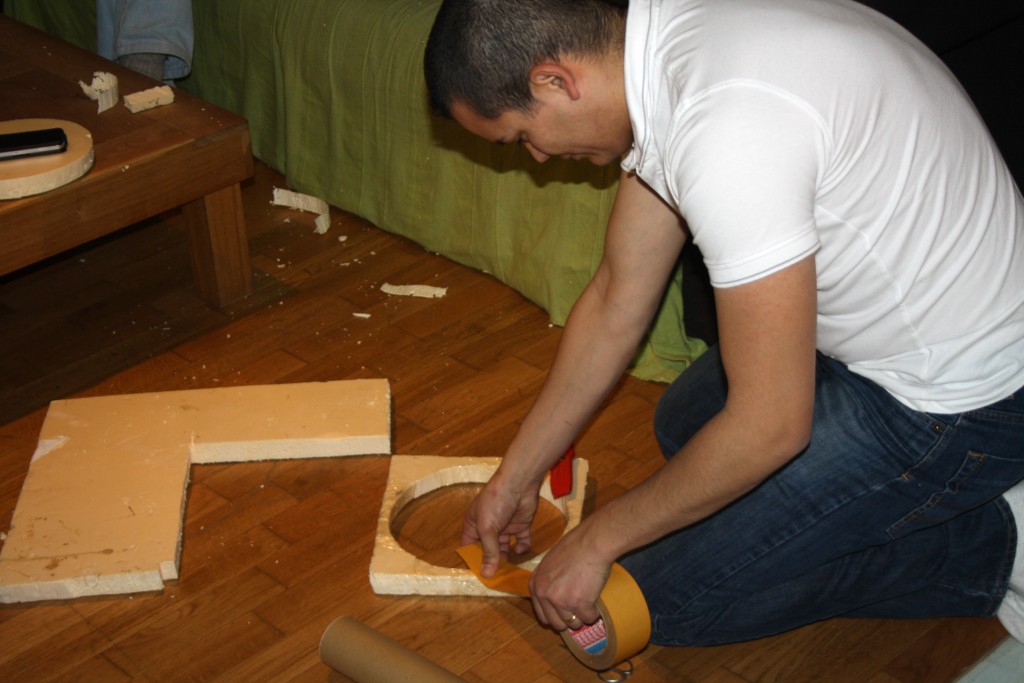

Pour "ressouder" les deux bouts cassés, j'utilise du scotch et le tour et joué. Ensuite je pose sur toute la surface du scotch double face pour permettre de poser le filtre :

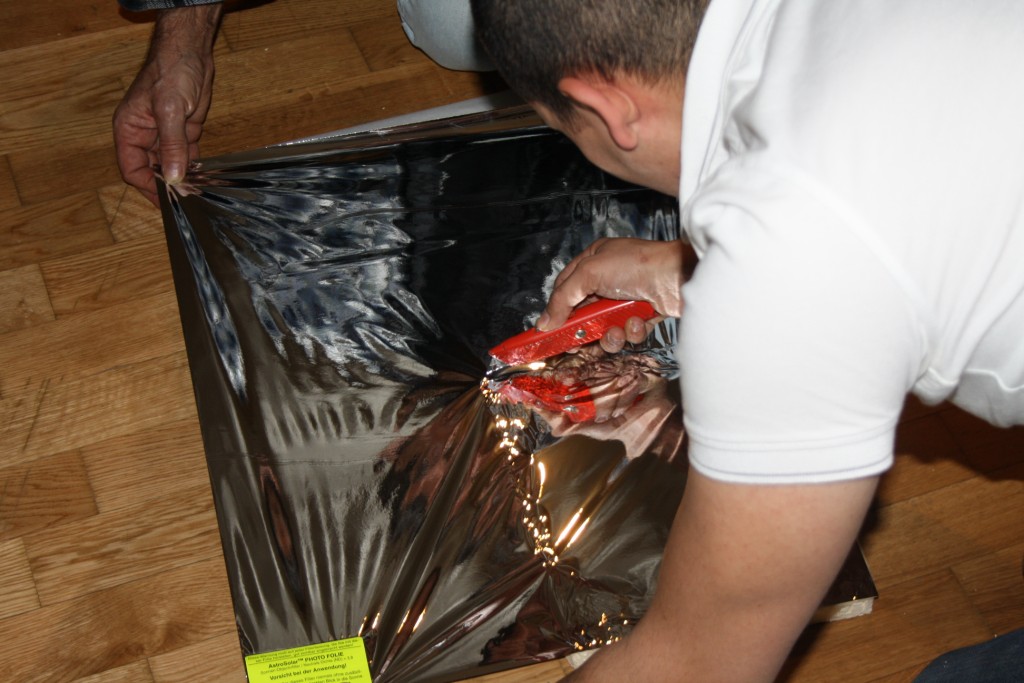

La pose du filtre et la découpe :

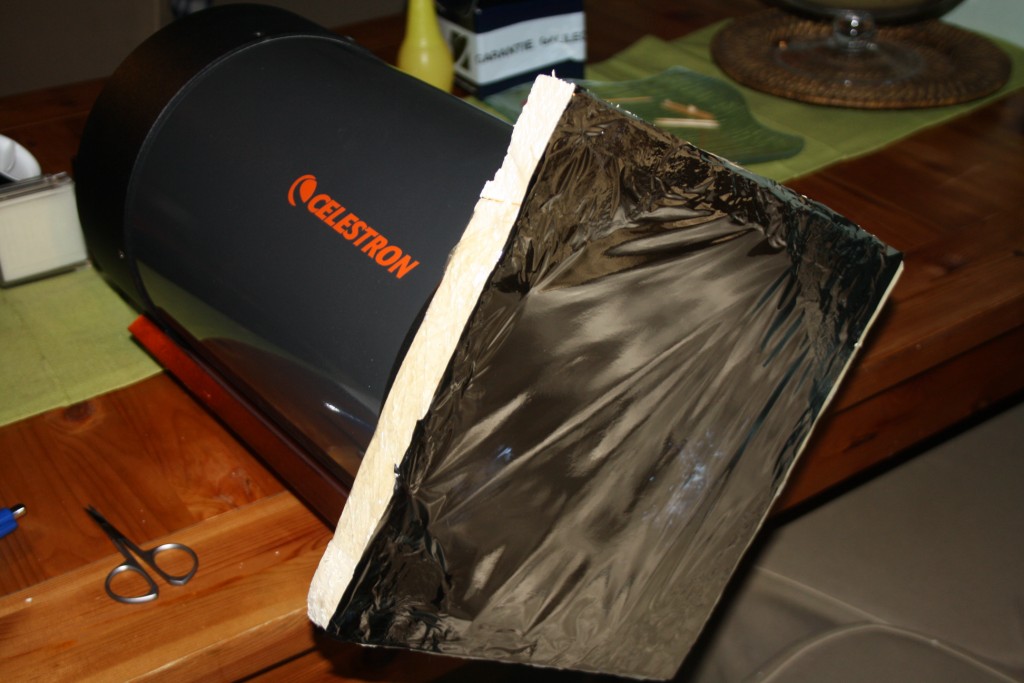

Et le montage final :





Les premiers tests ont été effectués lors de la précédente éclipse partielle (http://www.webastro.net/forum/showthread.php?t=73016).



Voilà, c'est partie pour une nouvelle aventure solaire.



Un grand merci à Dédé et Novae pour leur aide (surtout matériel car si j'avais écouté tout ce que m'a dit Dédé, mon filtre ne serait pas encore monté )



J'espère que ce petit "tuto" donnera également des idées à d'autres !!!!

[SYLVAIN.BOUCHEMAINE]

Tres bien comme idée mais c'est moche ...

[kiwi74]

M'en fiche, je ne cherchais pas à faire un porte filtre super beau, mais juste un truc fonctionnel

[Dédé de St Fé]

M'en fiche, je ne cherchais pas à faire un porte filtre super beau, mais juste un truc fonctionnel



Ouaip, je voulais bien te le décorer, mais tu n'as pas voulu



Un grand merci à Dédé et Novae pour leur aide (surtout matériel car si j'avais écouté tout ce que m'a dit Dédé, mon filtre ne serait pas encore monté )





Et l'outillage, car Kiwi lorsqu'il vient pour bricoler, c'est juste avec sa b...e et sans couteau

Modifié 8 janvier 2011 par Dédé de St Fé

[yannovitch74]

alors la solution retenue a été la plaque (je ne me rappelle plus le nom de la matière )



Salut

....PSE polystyrene Extrudé je presume ??



Et vu l'ancienneté de la plaque, elle vient pas du casto du coin:be:



Il est magnifique ton C8!!

[NOVAE73]

yep, t'as raison , la chute d'extrudé date de l'époque où j'étais pas encore retraité, donc ça date un p'tit peu:be::be:



au final, le plus chouette dans l'histoire, c'est biens les photos de Kiwi , non?



P.S: On répète pour lui: polystyrène extrudé.

[kiwi74]

C'est bon, je crois que je vais m'en rappeler

[co26]

salut à tous

qu'a tu comme réglage sur ton 1000d,pour l'éclipse,et pour faire ressortir plus de détail comment procéder aussi.

j'attend moi aussi une feuille astrsolar,je ne sais pas si je la monte sur mon 150/750 ou ma lunette ed80/600.

J'attend vos avis de spécialistes,je n'est jamais fait de soleil moi non plus.

merci

co26

[Super]

hey, j'avais pas vu celle ci !



une jolie planche ... c'est sympa d'inaugurer l'astrosolar en même temps que le C8 sur une éclipse ! C'est la classe !





j'attend moi aussi une feuille astrsolar,je ne sais pas si je la monte sur mon 150/750 ou ma lunette ed80/600.



le plus simple est d'essayer les deux, mais plus tu auras de diamètre, plus tu auras de détails .... donc le 150 sans hésiter





edit : je croyais être sur le post des photos .... donc j'en profite aussi pour dire que le filtre est pas beau , mais l'efficacité avant tout !

Modifié 8 janvier 2011 par Super

[Jean Louis]

Le principal,c'est que ça fonctionne;).



Jean Louis

[Will]

Le principal,c'est que ça fonctionne;).



Jean Louis



Tout à fait ! Le principal est que ça marche, et bien !

[Dédé de St Fé]

Le principal,c'est que ça fonctionne;).



Jean Louis



Tout à fait ! Le principal est que ça marche, et bien !



Je dirais même plus........



Mais, une jolie déco à la Dédé ne lui ferait pas de mal

[Super]

Mais, une jolie déco à la Dédé ne lui ferait pas de mal





C'est à dire ? marquer "FILTRE ASTROSOLAR" sur la tranche pour savoir ce que c'est ???





[tutu56]

Salut Issam



J'ai vu les photos réalisées avec ce montage c'est pas mal du tout.L'astrosolar donne-t-il une couleur naturellement orangée au soleil?

[kiwi74]

Pour la déco, je préfère la sobriété que l'excès de déco....



Salut Issam



J'ai vu les photos réalisées avec ce montage c'est pas mal du tout.L'astrosolar donne-t-il une couleur naturellement orangée au soleil?



Salut Tutu,

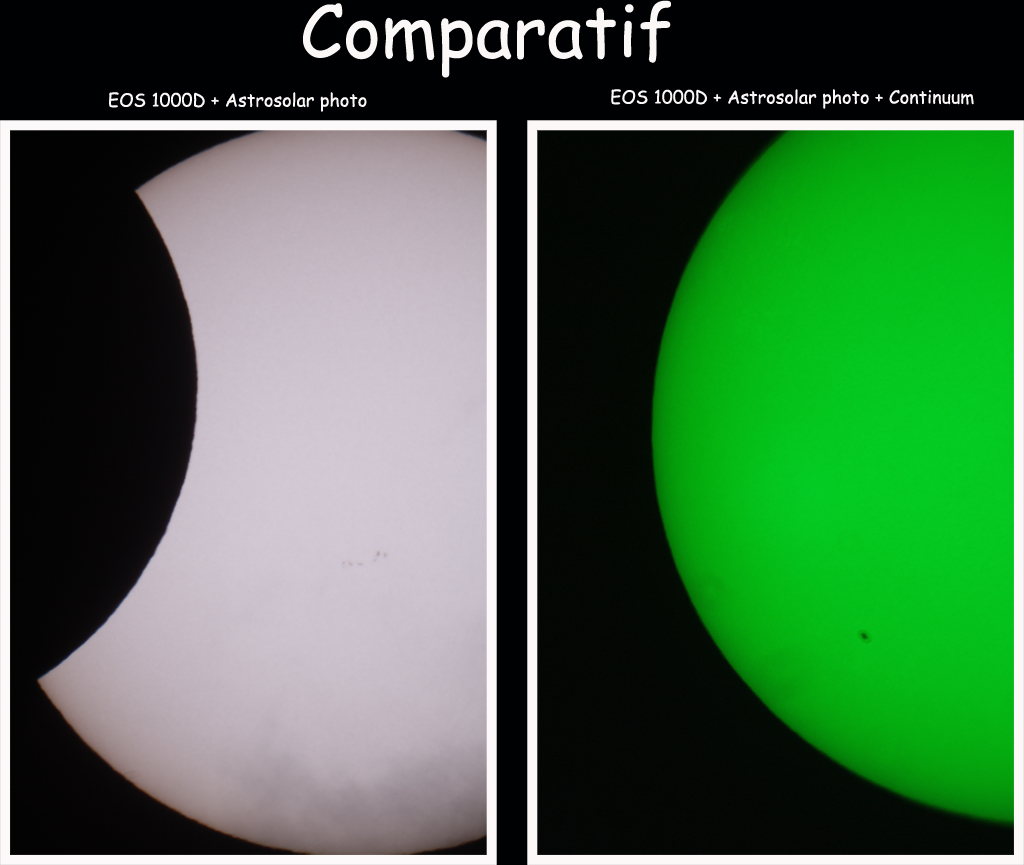

Voici un comparatif des couleurs obtenues par mon EOS 1000D avec les différents filtres :

[Newbie Mais]

Non, l'Astrosolar ne donne pas de teinte à l'image, elle sera blanche comme l'image de gauche.

C'est le film de chez Thousand Oaks qui donne une belle couleur orangée (trouvable chez l'Astronome).

Par contre, si cette couleur orangée est très flatteuse, il semblerait que la définition soit un peu plus faible.



Pierre

[co26]

le fim Thousand Oaks,c'est celui que j'ai commandé chez l'astronome,je vous ferai part des résultats.

co26

[pingouin 42]

salut à tous

qu'a tu comme réglage sur ton 1000d,pour l'éclipse,et pour faire ressortir plus de détail comment procéder aussi.

j'attend moi aussi une feuille astrsolar,je ne sais pas si je la monte sur mon 150/750 ou ma lunette ed80/600.

J'attend vos avis de spécialistes,je n'est jamais fait de soleil moi non plus.

merci

co26



où vous vous procurez des feuilles flitrantes de cette taille?

[co26]

bonjour

un peu de partout chez: http://www.promo-optique.com/

co26

[Gaspard]

Petite question : c est fait expres que le filtre ne soit pas tendu sur le support ??

[Newbie Mais]

En fait cela n'a pas d'importance vu son épaisseur

Il est conseillé en tous cas de ne pas le tendre (pour ne pas l'abimer).



Pierre

[Leimury]

C'est à dire ? marquer "FILTRE ASTROSOLAR" sur la tranche pour savoir ce que c'est ???







Te moques pas, c'est tendance



Beuh oui, des fois qu'on confondrait avec WC c'est gênant devant la famille.



C'est Greeeennnn !

[syncopatte]

Il n'y a pas de sécurité?



Un coup de vent et ça s'envole!!!



(d'ailleurs, lors d'une éclipse même partielle, la température chute rapidement et un caprice météo imprévisible peut se produire)



Jamais je n'oserais utiliser ce filtre!

Le polystyrène est beaucoup trop fragile pour assurer à lui seul la tenue sur le tube.



Patte.

Modifié 12 janvier 2011 par syncopatte

[Leimury]

Il n'y a pas de sécurité?



Un coup de vent et ça s'envole!!!



Même sans parler d'éclipse, ça me foutrait les chtons d'avoir un truc très léger avec des coins offerts au vent.



Des ficelles avec des aimants... n'importe quoi qui tienne bien au tube.

Pas la peine de contrer un vent de 100km/h, mais vaudrait mieux que ça résiste à un sèche cheveux.



Bon ciel

[MR.Spock]

Il n'y a pas de sécurité?



Un coup de vent et ça s'envole!!!



(d'ailleurs, lors d'une éclipse même partielle, la température chute rapidement et un caprice météo imprévisible peut se produire)



Jamais je n'oserais utiliser ce filtre!

Le polystyrène est beaucoup trop fragile pour assurer à lui seul la tenue sur le tube.



Patte.



+1:cool:

[kiwi74]

Effectivement il y a le problème du vent... Faudra que je revois ça alors...



En même temps c'est du matos dédié à la photo. Vent = baisse de résolution = image qui bouge = Kiwi ne sort pas le matos



Blague à part, vous avez tout de même raison, faudra que je trouve un chtit bricolage pour sécuriser le système.

[MR.Spock]

j'ai trouvé se ptit lien.. très instructif !



http://astrosurf.com/astrowalcho/filtre_solaire.html
