Une EQ-6 modifiée en monture manuelle !

[xs_man]

Bonjour à tous et toutes,



Je vous propose un petit bricolage maison pour transformer une EQ-6 basique motorisée en monture

à 'motorisation manuelle'. Mêmesi cela n'a aucun intérêt si l'on observe de chez soi, son utilité sera plutôt

pour des observations nomades avec l'avantage par rapport à la solution Dobson de garder une vraie

monture équatoriale capable de supporter un tube optique de 300 mm. Le tout sans craindre le déchargement

trop rapide d'une batterie lors des nuits froides...

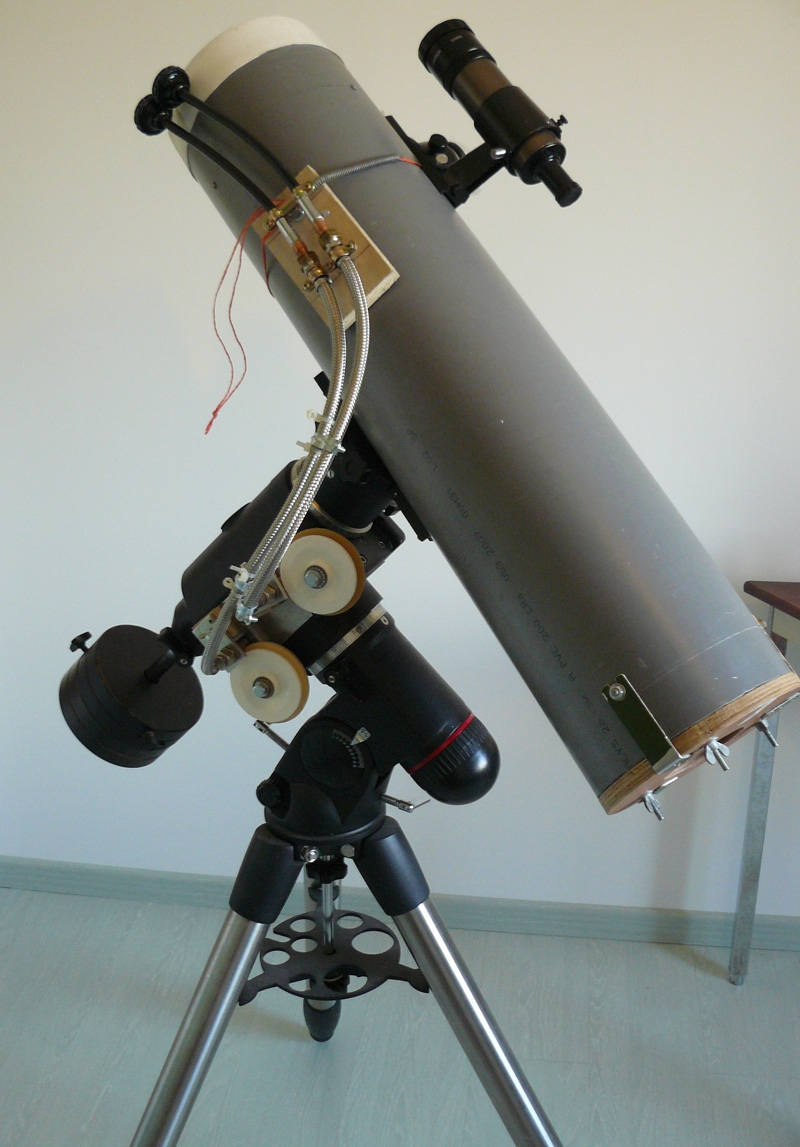

Vue d'ensemble du montage avec le Meadator plastique :





Détail poulies / platine :





Détail flexibles de commande manuelle :





Pour commencer j'ai 'vidé' la monture de ses moteurs et de sa platine

électronique de commande. La platine électronique est remplacée par

une nouvelle platine, en alu de 5 mm d'épaisseur.



Chaque flexible est un empilage improvisé réalisé à partir d'un ancien

flexible de commande de 115/900, d'un flexible de plomberie de 40 cm de

long, de deux raccords et de vis de maintient (non visibles), et d'un

axe en bronze (percé et taraudé à 8 mm) qui transmet le mouvement de

rotation aux poulies. Le flexible est maintenu par un support réalisé à

partir de chutes d'aluminium et de bois. L'ensemble est 'désolidarisable'

de la platine et l'on peut régler la pression sur les poulies.



Les poulies proviennent d'un système de guidage à crochet trouvé dans

un magasin de bricolage, comme les flexibles de plomberie. L'axe central

est un autre axe en bronze de récp' percé en diamètre 8 mm et taraudé d'un

côté pour plaquer la poulie. Pour avoir une bonne friction j'ai ajouté dans

la gorge de chaque poulie un joint d'étanchéité de chasse d'eau. Et

c'est très efficace !



Le guidage des flexibles (pour éviter qu'ils ne se tordent) est externe

et réalisé avec des support doubles pour tuyau de plomberie en cuivre.

Il sont maintenus par des petits colliers blancs (pas terrible, il faudra

que je trouve mieux...).



L'outillage utilisé reste très basique, hormis une perceuse + un vague

support de perceuse (ceux que l'on trouve dans les camions d'outillage)

pour avoir un alignement à peu près correct. Ca ne vaut pas une vrai

perceuse à colonne mais c'est suffisant. Ajoutons aussi une boite de tarauds

(là encore de provenance 'camion').



Le système marche bien même s'il n'est pas encore parfait. Il faut le voir

plus comme un proto de faisabilité qu'un montage totalement abouti.

Quelques points peuvent être améliorés :



- fixation au tube : un système à scratch ou des sandow me semblent

plus appropriés pour tenir les molettes, d'autant qu'il faudra déplacer

la platine de maintien des flexibles dans le cas de tubes optiques longs.



- utiliser des flexibles de plomberie plus longs (il en existe de 50 cm)

à condition de bien guider le flexible pour qu'il ne se torde pas. Utile

pour un tube de télescope long.



- Remplacer le guidage externe des flexibles par un système de guidage

interne (type câble de compteur de moto ou voiture) : le flexible de

plomberie ne sert alors que de gaine. Mais pour cela il faut trouver

un câble de diamètre et de rigidité approprié, sans compter sur une

complexité de réalisation un peu plus grande.



- les flexibles de commande de 115/900 peuvent être remplacé par une tige

rigide. C'est moins pratique mais plus facile à trouver ou bricoler.





Prix total : dans les 50 Euros de quincaillerie dans un magasin de

bricolage hors plaques alu, bois, axes bronze et flexibles avec molette

de 115/900, qui sont de la récupération.



Tout est réversible, il suffit de démonter les poulies et la platine

puis de remonter les moteurs et la plaque électronique d'origine.



Il me reste plus qu'à vérifier la démultiplication sur le ciel qui

j'espère sera enfin dégagé ce soir !



Albéric

Modifié 8 décembre 2018 par xs_man

[robton kob]

excellent, voilà qui plairait à GéGé



T'es fou Albéric, mais on t'adore, y a que toi pour inventer des trucs pareils

[gglagreg]

ben alors ?



pas de trous ni de sac poubelles ?



ah oui c'est le prototype , c'est pas encore optimisé ....





belle idée pour les flexibles et l'entrainement



Gg

[xs_man]

excellent, voilà qui plairait à GéGé

J'ai en effet un peu pensé à lui en faisant la modif'.

Mais il voulait une monture motorisée débrayable. Remarque ça doit être possible mais pas en utilisant le montage d'origine de la motorisation.



Merci Gg ! N'ai crainte, pas de perçages prévu...



Albéric

Modifié 15 janvier 2011 par xs_man

[klm132]

une pompe à bière !

Avoue : que caches tu comme précieux breuvage dans ce tube !!





Bonne continuation

[tutu56]

Enorme!!!



Ce que j'allais dire!!!Ça va plaire à Gégé!

Rajoutes y des cercles de coordonnées et il sera comblé.

[MR.Spock]

salut XS_MAN ... t'est un vrais fou ! elle tue cette monture !





PS: ou est la bouteille de nitro ?

[CATLUC]

Bonjour

J'ai l'impression qu'on recule là.

Tu aurais sorti ça le 30 mars je l'aurai pris pour le poisson d'avril.

Au moins ça montre que le recyclage peut être utile.

Bonne journée.

Luc;)

[kiwi74]

Salut Albéric,



Bien vu le montage, fallait bien que quelqu'un essaye



J'ai juste une inquiétude à la vue de ton montage. Ne risque-t-il pas d'y avoir des vibrations avec les flexibles fixés directement sur le tube ???

[xs_man]

J'ai l'impression qu'on recule là.



Heu pourquoi je ne comprends pas?

Tu aurais sorti ça le 30 mars je l'aurai pris pour le poisson d'avril.



Désolé, je ne suis pas un tricheur. Les blagues c'est le 1er avril, pas le 30 mars ni le 2 avril.



Au moins ça montre que le recyclage peut être utile.



Là je prêche à un converti, non ?



Albéric

[xs_man]

J'ai juste une inquiétude à la vue de ton montage. Ne risque-t-il pas d'y avoir des vibrations avec les flexibles fixés directement sur le tube ???



C'est un inconvénient possible pour un tube long et lourd, c'est vrai. Je l'ai placé de cette manière pour pouvoir faire le suivi l'oeil à l'oculaire. Après on peut aussi faire une pièce pour fixer à la monture et non au tube ou alors utiliser des tiges rigides plus courtes.



Albéric

[little.man]

Pas mal le bricolage,

heu petite question, c'est quoi le "Meadator plastique" j'ai louper un épisode lol ..

merci

[xs_man]

Pas mal le bricolage,

heu petite question, c'est quoi le "Meadator plastique" j'ai louper un épisode lol ..

merci



Un tube optique maison avec un tuyau en PVC et des optiques Meade de 150/750 trouvées sur E-Bay.



Albéric

[little.man]

Un tube optique maison avec un tuyau en PVC et des optiques Meade de 150/750 trouvées sur E-Bay.



Albéric



ok, merci

[tutu56]

Il tue ce meadator plastique!!!

[vincent.becker]

C'est immonde. Génial, mais immonde. A moins que ça ne soit le contraire



Edit : j'étais tellement hypnotisé par la tuyauterie que j'avais même aps vu le tube... Tout à fait asstri au reste!



En fait, c'est les parties d'origine de l'EQ6 qui font hors-contexte

Modifié 17 janvier 2011 par vincent.becker

[xs_man]

C'est immonde. Génial, mais immonde. A moins que ça ne soit le contraire

Edit : j'étais tellement hypnotisé par la tuyauterie que j'avais même aps vu le tube... Tout à fait asstri au reste!



La beauté c'est psychologique... Moi je le trouve sublimement beau !



A propos testé sur le ciel ça marche très bien mais il faut que j'améliore un peu le guidage des flexibles.



Albéric

[jp-brahic]

tu sais Albéric, c'est trés facile de faire des trous dans le PVC!!!! vas y !!! laches toi!!!

[Didou]

J'ADORE !!!



J'ai cru à une EQ6 pneumatique

[Leimury]

En fait, c'est les parties d'origine de l'EQ6 qui font hors-contexte



C'est vrai, faudrait tirer dessus à la chevrotine...

trop neuf trop beau tout ça.



[Toutiet]

C'est nul ce télescope et ce montage "à la Dubout"... il n'y a même pas d'oculaire...! 🤔

😃

[xs_man]

Zut j'ai oublié d'ajouter des lattes en bois !



Habituellement un télescope est borgne, Celui-ci est aveugle... Un peu d'originalité

que diable !



Albéric
